1 Вступ

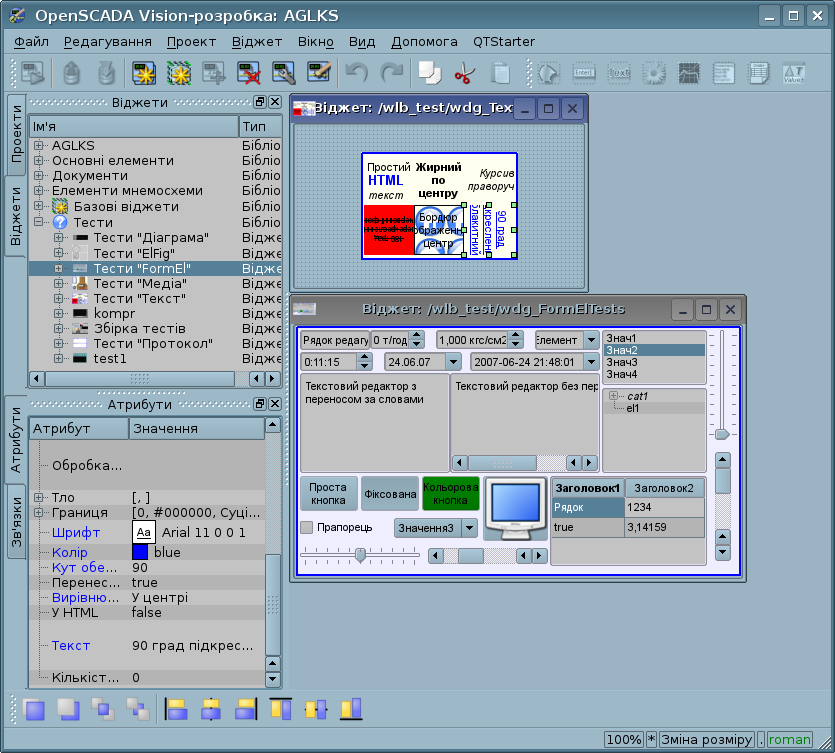

Середовище візуалізації та управління (СВУ) є невід'ємною складовою SCADA системи. Воно застосовується на клієнтських станціях з метою доступного представлення інформації про об'єкт управління та видачі керуючого впливу на об'єкт. У різних практичних ситуаціях та умовах можуть застосовуватися СВУ, побудовані на різних принципах візуалізації. Наприклад, це можуть бути бібліотеки віджетів Qt, GTK+, wxWidgets або гіпертекстові механізми на основі технологій HTML, XHTML, XML, CSS та JavaScript або сторонні додатки візуалізації, реалізовані на різних мовах програмування Java, Python та інше. Будь-який з цих принципів має свої переваги та недоліки, комбінація яких може стати непереборною перепоною у можливості використання СВУ у тому або іншому практичному випадку. Наприклад, технології на кшталт бібліотеки Qt дозволяють створювати високопродуктивні СВУ, що безсумнівно важливо для станцій оператору управління технологічним процесом (ТП). Однак необхідність інсталяції даного клієнтського ПЗ може унеможливити його використання у окремих випадках. З іншого боку, Web-технології не потребують інсталяції на клієнтські системи та є гранично багатоплатформними (достатньо вказати посилання на Web-сервер у будь-якому Web-браузері), що найбільш важливо для різних інженерних та адміністративних станцій. З іншого боку, продуктивність та надійність таких інтерфейсів нижче, що практично виключає їх використання на станціях оператору ТП.

OpenSCADA має гранично гнучку архітектуру, яка дозволяє створювати зовнішні інтерфейси, у тому числі й користувацькі, на будь-якій основі та смак. Наприклад, середовище конфігурації OpenSCADA доступне як на Qt-бібліотеці, так і на Web-основі.

У той-же час, незалежне створення реалізацій СВУ на різній основі може потягти за собою неможливість використання даних конфігурації однієї СВУ на іншій. Що незручно та обмежено з користувацького боку, а також витратно у плані реалізації та подальшої підтримки.

З метою запобігання цих проблем, а також створення у найкоротший термін повного спектру різних типів СВУ, засновано цей проєкт.

Безпосередньою областю застосування СВУ, як складової частин SCADA-системи OpenSCADA, є моніторинг та управління розподіленими системами з локальних та віддалених робочих місць.

2 Призначення

Функціонально, розробка призначена для створення загальної концепції СВУ та використання її у розробці конкретних модулів реалізації СВУ OpenSCADA. На цей час розроблено модулі реалізації СВУ, засновані на Qt-бібліотеці та WEB-технологіях.

Розроблювані модулі СВУ, загалом, призначено для:

Візуалізації:
- оперативної (поточної) інформації: значень та порушень регламентних границь (алармів), параметрів технологічного процесу (ТП);
- архівних даних: значень параметрів та текстових повідомлень про порушення ведення ТП, діях користувача з управління ТП, а також системних повідомлень від усіх підсистем OpenSCADA.
Управління технологічним обладнанням та параметрами ведення ТП: зміни налаштувань та режимів роботи контурів регулювання, зміни налаштувань системи протиаварійного захисту (ПАЗ), вводу числових даних.
Побудови протоколів та іншої звітної документації.

Експлуатаційним призначенням розробки є:

розширення сфери застосування OpenSCADA, за рахунок функцій модулів СВУ;
повноцінне використання OpenSCADA для контролю та управління технологічними процесами.

3 Вимоги

3.1 Архітектурні вимоги

Розроблювана концепція та модулі СВУ повинні бути реалізовані згідно до вимог до модулів OpenSCADA. Розроблений концептуальний механізм повинен містити всі алгоритми та дані, які є загальними для СВУ, побудованих на різних принципах, а також містити механізм сеансів виконання проєктів інтерфейсів візуалізації. Фактично, у реалізаціях СВУ мають формуватися індивідуальні механізми візуалізації (зображення) та взаємодії з користувачем на основі даних концепції, тобто формувати індивідуальний інтерфейс представлення даних концепції СВУ згідно до ідеології "Модель/дані — Інтерфейс".

3.2 Загальні вимоги

Візуалізація має включати функції:

Відображення оперативної та архівної інформації ведення ТП у: числовій, графічній (у вигляді мнемосхеми частини ТП, графіків у часі) формах.
Сигналізації про порушення ведення ТП: кольором, миготінням фону, ліній, тексту, переліком порушень у табличній формі.
Надання архівованих повідомлень про порушення ведення ТП, діях оператору та системних операціях. Повідомлення мають виводитися з використанням різного роду фільтрів: за категорією, часом/датою.

Управління технологічним обладнання та параметрами ведення ТП має забезпечити функції:

Дистанційного управління дискретними виконавчими механізмами, режимами роботи.
Вводу аналогових значень.
Підтвердження виконання команди оператору, фіксування дій оператору у підсистемі повідомлень, а також розподіл прав на виконання команд.

Команди оператору, з управління ТП та навігації всередині підсистеми, повинні здійснюватися за допомогою клавіатури та миші, або іншого пристрою вводу.

У якості вхідних даних, реалізації СВУ мають використовувати наступні підсистеми OpenSCADA:

Підсистема "Збір даних (DAQ)" — для отримання переліку параметрів, їх атрибутів, значень та історії змін значень атрибутів.
Підсистема "Архіви-Історія" — для отримання та візуалізації архівів (історії) значень та повідомлень.
Підсистема "Безпека" — для отримання переліку користувачів та контролю доступу.
Підсистема "БД" — для зберігання та отримання конфігурації СВУ.

У якості вихідної інформації реалізації СВУ виступають:

Зображення на дисплеї.
Змінені оператором поточні значення параметрів ТП (режим роботи, завдання, вихід та налаштування регулятору, дистанційне управління обладнанням та інше), що надходять до підсистеми "DAQ".
Звітна документація у вигляді різних протоколів, звітів та документів.

Конфігурація СВУ має зберігатися у доступних OpenSCADA базах даних, дозволяючи тим самим обирати ту або іншу БД під конкретний практичний випадок. Зображення та інші ресурси мають кодуватися алгоритмом Base64 та зберігатися у БД або братися прямо з ФС.

Цикл оновлення оперативної інформації на екрані залежить від конкретної реалізації СВУ. Для швидких інтерфейсів візуалізації цикл не повинен перевищувати 1 секунду.

3.3 Вимоги до надійності

Забезпечення надійного функціювання та захисту від несанкційованого доступу СВУ повинно бути реалізовано на декількох рівнях:

На рівні ядра OpenSCADA.
На рівні концепції СВУ. Для кожного елементу відображення має виконуватися розмежування прав на редагування (режим "Розробка"), динаміку та реагування на події (режим "Виконання"), шляхом зміни власника (використання функцій підсистеми "Безпека"), включення/виключення у групу та зміни прав на модифікацію, читання та виконання, відповідно.
На рівні окремо взятої реалізації СВУ з використанням загальної концепції.

Реалізації СВУ, у зв'язці з концепцією, повинні задовольняти наступні вимоги надійності:

Безперервна робота 24 години на добу та 360 днів у році.
Максимальний час відновлення працездатного стану — не більш 1 години.
Виявлення помилок (відсутність кадру, виключні ситуації), коректна обробка та видача відповідних повідомлень.

4 Проєктування

4.1 Постановка завдання

4.1.1 Задачі SCADA системи

На цей час, при побудові систем автоматизованого управління технологічними процесами (АСУ ТП), інтерфейс користувача з системою управління реалізуються за допомогою обчислювальних систем. Такий підхід обумовлено декількома причинами: компактністю (у фізичному та енергетичному сенсі) сучасної обчислювальної техніки, розвиненістю способів відображення інформації, великої функціональності та мінливості систем управління.

Застосування комп'ютерної техніки у АСУ ТП загалом, та на робочих місцях операторів зокрема, призвело до зародження класу програмного забезпечення (ПЗ), відомого як SCADA (Supervisory Control and Data Acquisition) та HMI (Human Machine Interface).

Таким чином, найважливішою задачею ПЗ SCADA та HMI є надання інтерфейсу взаємодії між оператором та системою управління ТП. Часто, на SCADA та HMI покладають такі задачі, як: формування сигналізації-сповіщення про відхилення у ТП, ведення архівів-історії параметрів ТП та протоколів подій.

Тому програмне забезпечення SCADA та HMI зручно розглядати як сукупність підсистем: бази даних параметрів ТП та зв'язку із системами управління ТП (контролерами), формування сигналізації-сповіщення про відхилення ведення ТП, архівування-історія, протоколювання, візуалізації оперативних та архівних даних.

Додатково, до вищеперелічених задач можна віднести: розмежування прав доступу на читання-зміну тих або інших параметрів ТП, реалізоване у підсистемі безпеки.

Таким чином, сучасні SCADA та HMI системи представляють з себе достатньо складні програмні комплекси.

Предметом даного під-проєкту є розробка концепції середовища візуалізації та управління (СВУ) та реалізацій СВУ на основні способи представлення, для SCADA системи OpenSCADA.

Під візуалізацією мається на увазі наступний набір задач:

Надання оператору поточних даних про параметри ТП (покази давачів, положення механізмів виконавчих пристроїв). Велика увага приділяється сигналізації про відхилення (порушення) ведення ТП.
Відображення архівної інформації (історії) параметрів ТП та події, які відбулися.
Прийом та передача команд оператора підконтрольній системі.

СВУ повинна працювати у двох режимах — редагування (розробка) та виконання. На першому етапі реалізується режим розробки тільки для Qt-версії СВУ!

У процесі функціювання, СВУ повинна використовувати дані інших підсистем:

Підсистема "Збір даних (DAQ)":
- "Розробка" — при підключенні динаміки до кадру (віджету).
- "Виконання" — при формуванні динаміки кадру (доступ до поточних значень параметрів, їх історії та порушенням).
Підсистема "Архіви-Історія":
- "Розробка" — при налаштуванні динаміки кадру.
- "Виконання" — при формуванні динаміки кадру (доступ до архівних значень параметрів).
Підсистема "Безпека":
- "Розробка" — при налаштуванні доступу до віджетів.
- "Виконання" — при формуванні зображення віджету та можливості управління.
Підсистема "БД": доступ на завантаження та збереження даних за віджетами, кадрами, бібліотеками кадрів та проєктами як у режимі розробки, так і виконання.

Зображення на екрані повинно формуватися з обмеженого набору базових віджетів — примітивів. Представлення та інтерфейс базових віджетів кожного СВУ реалізується окремо, що зроблено з метою оптимізації продуктивності та спрощення завдання створення бібліотеки базових віджетів. Для сумісності різних реалізацій СВУ, створено загальний опис бібліотеки базових віджетів (моделі даних) з подальшою реалізацією її інтерфейсу у кожній СВУ.

Базові віджети передбачають групування та формування похідних віджетів, з подальшим їх накопиченням у користувацьких бібліотеках віджетів/кадрів.

4.1.2 Завдання систем моніторингу

Враховуючи призначення OpenSCADA, як системи мониторингу даних у багатьох суміжних областях, необхідно сформулювати задачі таких систем загалом.

У системах моніторингу, як правило, відсутня можливість управління, однак елементи інтерактивної взаємодії повинні бути присутніми.

Основним завдання таких систем є безперервне надання інформації у доступному вигляді та на фоні основної роботи.

4.2 Формалізація

Концептуальну модель СВУ опишемо мовою UML, за допомогою діаграм варіантів використання (use case diagram).

У якості актора, у випадку розробки, виступає інженер налаштування верхнього рівня АСУ ТП, у випадку виконання це — оператор.

У режимі розробки, виокремимо такі варіанти використання СВУ:

Операції над проєктом:
- відкриття/збереження існуючого проєкту візуалізації у БД;
- створення/видалення проєкту візуалізації;
- робота з відкритим проєктом:
  - додання/видалення кадру до проєкту візуалізації;
  - зв'язування кадру проєкту з динамікою (динамізація властивостей кадрів), створюючи сторінку інтерфейсу візуалізації або шаблон загальної динаміки для сторінок, основаних на даному кадрі;
  - створення/видалення сторінки інтерфейсу візуалізації, заснованої на кадрі проєкту;
  - зв'язування сторінки інтерфейсу управління з динамікою.
- відкриття/закриття/підключення до сеансу виконання проєкту.
Операції над кадром (віджетом):
- відкриття/збереження віджету/кадру у бібліотеці БД;
- створення/видалення віджету/кадру;
- робота з відкритим кадром:
  - додання/видалення вкладеного віджету на робочий кадр;
  - видалення віджетів на робочому кадрі;
  - зміна властивостей виділених віджетів за допомогою супервізору віджетів;
  - переміщення виділених віджетів за посередництвом маніпулятору миші та/або клавіатури;
  - візуальна зміна розмірів та інших геометричних параметрів віджету;
  - призначення слотів прив'язки динаміки (параметрів) віджетів або-ж кадру загалом, а також пряма прив'язка динаміки для віджетів кінцевої візуалізації (кадрів);
  - формування процедури опису зв'язків та іншої логіки віджету, на мові користувацького програмування OpenSCADA;
  - асоціативне встановлення простих та групових логічних зв'язків як графічно, так і конфігураційним чином.

Діаграму варіантів використання, при функціюванні СВУ у режимі розробки, наведено на рисунку 4.2.1.

Рис.4.2.1. Діаграма варіантів використання СВУ у режимі розробки.

Варіанти використання у режимі використання:

слідкування за ТП по миттєвим значенням, графікам та інше.
управління ТП через кінцевий інтерфейс візуалізації;
навігація за кадрами та сторінками інтерфейсу візуалізації;
гаряча заміна динамізованих властивостей кадрів та сторінок;
формування та друк звітної документації, документів та екранів інтерфейсу візуалізації;
зміна користувача.

Діаграму використання СВУ у режимі виконання наведено на рисунку 4.2.2.

Рис.4.2.2. Діаграма використання СВУ у режиме виконання.

СВУ, загалом, може працювати у двох режимах — розробки та виконання. У режимі розробки формується інтерфейс СВУ та його компоненти, визначаються механізми взаємодії. У режимі виконання здійснюється формування інтерфейсу СВУ та відбувається взаємодія з кінцевим користувачем, на основі розроблених СВУ.

Інтерфейс СВУ формується з кадрів, кожний з яких, своєю чергою, формується з елементів примітивів або користувацьких елементів інтерфейсу. При цьому, користувацькі елементи інтерфейсу також формуються з примітивів або інших користувацьких елементів. Таким чином забезпечується ієрархічність та повторне використання вже розроблених компонентів.

Кадри та користувацькі елементи розташовуються у бібліотеках віджетів. З елементів цих бібліотек формуються проєкти інтерфейсів кінцевої візуалізації СВУ. На основі-ж цих проєктів формуються сеанси візуалізації.

Описану структуру СВУ приведено на рисунку.

Дана архітектура СВУ дозволяє реалізовувати підтримку трьох рівнів складності у процесі розробки інтерфейсів управління:

Формування інтерфейсу візуалізації та управління (ВУ) за допомогою бібліотеки шаблонних кадрів, шляхом розташування шаблонів кадрів до проєкту та призначення динаміки.
Додатково до першого рівня здійснюється формування власних кадрів на основі бібліотеки похідних та базових віджетів. Можливе як пряме призначення динаміки у віджеті, так і подальше її призначення у проєкті.
Додатково до другого рівня здійснюється самостійне формування довільних віджетів, нових шаблонних кадрів, та кадрів з використанням механізму опису логіки взаємодії та обробки подій на мові користувацького програмування OpenSCADA.

4.3 Кадри та елементи відображення (віджети)

Кадр це вікно, яке безпосередньо надає інформацію користувачу у графічній та/або текстовій формі. Група взаємопов'язаних кадрів формує цілісний користувацький інтерфейс ВУ.

Вміст кадру формується з елементів відображення (віджетів). Віджети можуть бути базовими примітивами (різні елементарні фігури, текст, тренд та інше) та похідні, сформовані з базових або інших похідних віджетів. Всі віджети групуються за бібліотеками. У процесі роботи, користувач може формувати власні бібліотеки похідних віджетів.

Власне сам кадр також є віджетом, який використовується у ролі кінцевого елементу візуалізації. А це означає, що бібліотеки віджетів можуть зберігати і заготовки кадрів, та шаблони результуючих сторінок користувацького інтерфейсу.

Кадри та віджети є пасивними елементами, які зазвичай не містять зв'язків з динамікою та іншими кадрами, а тільки надають інформацію про властивості та характер динаміки(конфігурації), що підключається до властивостей. Активовані кадри, ті що містять посилання на динаміку та активні зв'язки, формують користувацький інтерфейс та зберігаються у проєктах. У деяких випадках можливе пряме призначення динаміки у заготовках кадрів.

Похідні кадри/віджети можуть містити вкладені віджети, які можуть бути склеєні-зв'язані один з одним логікою, за допомогою мови користувацького програмування OpenSCADA.

Віджет є елементом, за посередництвом якого забезпечується:

візуалізація оперативної та архівної інформації ведення ТП;
сигналізація про порушення ведення ТП;
перемикання між кадрами ТП;
управління технологічним обладнанням та параметрами ведення ТП.

Налаштування та зв'язування віджетів здійснюється за посередництвом їх властивостей. Батьківський віджет, та віджети що містяться у ньому, можуть доповнюватися користувацькими властивостями. Надалі, користувацькі та статичні атрибути пов'язуються з властивостями вкладених віджетів, за посередництвом внутрішньої логіки. Для відображення динаміки (поточних та архівних даних) властивості віджетів динамізуються, тобто пов'язуються з атрибутами параметрів OpenSCADA або властивостями інших віджетів. Використання, для зв'язування вкладених віджетів внутрішньою логікою, мови користувацького програмування OpenSCADA знімає питання реалізації складної логіки візуалізації, забезпечуючи тим самим високу гнучкість. Практично, можна створювати повністю динамізовані кадри зі складними взаємозв'язками на рівні користувача.

4.4 Проєкт

Безпосередня конфігурація, та властивості кінцевого інтерфейсу візуалізації, містяться у проєкті інтерфейсу візуалізації СВУ, яких може бути створено багато.

Кожний проєкт включає сторінки з бібліотек кадрів-віджетів. Для низки режимів, сама сторінка може включати у себе вкладені сторінки як незалежні від батьківської, так і з використанням батьківського у ролі шаблону. Шаблонні сторінки-віджети дозволяють гранично спростити процес створення однотипних кадрів простого моніторингу, інженером АСУ ТП або користувачем OpenSCADA. Прикладом таких однотипних кадрів можуть бути: групи контурів, групи графіків, протоколи та різні зведені таблиці. Мнемосхеми технологічних процесів рідко підпадають під таку схему та формуються у окремій сторінці-віджеті.

Сторінка, як і віджет на якому вона заснована, надає можливість прив'язки динаміки до описаних у ній властивостей — зв'язки, які можуть бути встановлені динамікою або константами. Крім того, зв'язування безпосередньо на рівні сторінки проєкту є переважним, ніж здійснення цього на рівні віджетів бібліотек.

Приклад ієрархічного представлення компонентів проєкту класичного інтерфейсу ВУ технологічного процесу, з описом виразів стандартних викликів, приведено на рисунку.

Передбачено наступні спеціальні властивості сторінок:

Контейнер — сторінка є контейнером вкладених сторінок.
Шаблон — сторінка є шаблоном вкладених сторінок.
Порожньо — порожня та неактивна сторінка. Ця властивість використовується спільно зі властивістю Контейнер, для організації логічних контейнерів сторінок.
Зв'язок — зв'язок на іншу сторінку як контейнер під-сторінок, які будуть використовуватися на боці виконання проєктів (сеансів) без їх окремого створення.

На комбінаціях вищевказаних спеціальних властивостей сторінок реалізовано наступні їх типи:

Стандарт — стандартна сторінка (не встановлено жодної з властивостей), є повноцінною кінцевою сторінкою.
Контейнер — повноцінна сторінка з властивістю контейнера (Контейнер).
Логічний контейнер — логічний контейнер, фактично сам не є сторінкою (Контейнер|Порожньо), виконує роль проміжного та групуючого елементу у дереві сторінок.
Шаблон — сторінка-шаблон (Шаблон). Чиста шаблонна сторінка, використовується для опису загальних властивостей та довизначення їх у вкладених сторінках, у приватному порядку.
Контейнер та шаблон — сторінка шаблону та контейнер (Шаблон|Контейнер), поєднує функції шаблону та контейнеру.
Зв'язок — зв'язок на іншу сторінку. Зв'язки можуть бути використані на повністю динамічних та високо тиражованих сторінках, для оптимізації використання пам'яті. Для розрізнення відкриття зв'язуваних сторінок Ви маєте використовувати атрибут "path". Функція uiCmd() користувацького API має використовуватися для керування сторінками цього типу замість прямого запису до атрибутів сторінок "pgOpen" та "pgOpenSrc".

На боці візуалізації (RunTime) побудовано логіку, що регулює яким чином відкривати сторінки, на основі наступних атрибутів базового елементу "Box":

pgOpen — ознака "Сторінка відкрита";
pgNoOpenProc — ознака "Виконувати сторінку навіть якщо вона не відкрита";
pgOpenSrc — містить адресу виджета, або сторінки, що відкрила поточну сторінку; у випадку вкладеного контейнерного віджета тут міститься адреса включеної сторінки; для відкриття сторінки із скрипта достатньо тут вказати адресу віджета-джерела відкриття, але для сторінок типу "Зв'язок" Ви маєте віддавати перевагу використанню функції uiCmd() користувацького API, для керування сторінкам;
pgGrp — група сторінок, використовується для зв'язки контейнерів сторінок зі сторінками, згідно загальної групи; ПОРОЖНЯ та "main" група передбачають використання цієї сторінки як Кореневу-основну сторінку, тож така буде замінювати інші Кореневі-головні сторінки; група "fl" призначена для використання у зовнішніх вікнах, які передбачено для багаторазового одночасного відкриття та які не мають відстежуватися на дублікати; решта передбачено для включення у контейнери-бокси або одноразового одночасного відкриття, тож вони примусово перевіряються на дублікати, коли останнє відкривається, а попередні закриваються.

Логіка визначення способу відкриття сторінок працює наступним чином:

якщо сторінка має групу "main" або збігається з групою сторінки у головному вікні або немає сторінки на головному вікні, то відкривати сторінку у головному вікні;
якщо сторінка має групу, яка збігається з групою одного з контейнерів поточної сторінки, то відкрити у цьому контейнері;
якщо джерело відкриття сторінки збігається з потоковою сторінкою, то відкрити у вигляді додаткового вікна над потоковою сторінкою;
передати виклик на запит відкриття додатковим вікнам, з обробкою у кожного по першим трьом пунктам;
якщо ніхто з родинних вікон не відкрив нову сторінку то відкрити її як родинне вікно головного вікна.

4.5 Сеанс виконання проєкту

Сеанс проєкту це розгорнуте дерево проєкту безпосереднього його виконання, що включає окреме завдання ієрархічного виконання процедур віджетів. Для кожного проєкту може бути відкрито багато сеансів. Формування кінцевого інтерфейсу візуалізації здійснюється візуалізаторами, виходячи з даних сеансу проєкту, після створення сеансу за запитом.

Між віджетами, на різних рівнях ієрархії, у кінцевому рахунку вибудовуються достатньо складні спадкові зв'язки, які визначаються можливістю використання одних віджетів іншими, починаючи з бібліотечного віджета та закінчуючи віджетом сеансу. Для роз'яснення цих особливостей взаємодії, на рисунку зображено вичерпну карту "використального" наслідування.

На рівні сеансів, віджет містить об'єкт значень процедури обрахунку. Цей об'єкт ініціюється та використовується у випадку наявності самої процедури обчислення. У момент ініціалізації створюється перелік параметрів процедури та виконується її компіляція з цими параметрами, у модулі, що реалізує обрану мову програмування та з назвою результуючої процедури у вигляді закодованого повного ім'я виджета. Скомпільована функція підключається до об'єкту значень процедури обрахунку, а далі виконується її обчислення з періодом сеансу.

Обчислення та обробка віджету виконується у наступній послідовності:

обираються події, доступні на момент обчислення, з атрибуту "event" віджету;
події завантажуються до параметру "event" об'єкта обчислення;
до об'єкту обчислення завантажуються значення за вхідними зв'язками;
до об'єкту обчислення завантажуються значення спеціальних змінних (f_frq, f_start та f_stop);
до об'єкту обчислення завантажуються значення обраних параметрів віджету;
обчислення;
вивантаження значень об'єкту обчислення у обрані параметри віджету;
вивантаження подій з параметру "event" об'єкта обчислення;
обробка подій та передача необроблених на рівень вище.

Об'єкти сеансу успадковуються від абстрактного об'єкту "Widget" та використовують відповідні об'єкти проєкту. Так, сеанс "Session" використовує проєкт "Project" та формує на його основі розгорнуте дерево. Сторінка проєкту "Page" прямо використовується сторінкою сеансу "SessPage". Решта об'єктів "SessWdg" розгортаються відповідно до ієрархії елементів сторінки.

Додатково до стандартних властивостей абстрактного віджета "Widget", елементи сторінки та самі сторінки сеансу отримують властивості: зберігання об'єкту значень обчислювальної процедури, обрахунку процедур та механізм обробки подій. Сторінки сеансу, додатково до всього, містять контейнер наступних за ієрархією сторінок. Сеанс, загалом, обчислюється з вказаною періодичністю та у послідовності:

"Сторінка верхнього рівня" -> "Сторінка нижнього рівня"
"Віджет нижнього рівня" -> "Віджет верхнього рівня"

Така політика дозволяє обходити сторінки відповідно до їх ієрархії, а повідомленням у віджетах "спливати" нагору за одну ітерацію.

Сеанси підтримують багатомовність на рівні інтерфейсу управління OpenSCADA, яка залежить від значень загальних атрибутів "lang" та "user", та які візуалізатор може встановлювати згідно до своєї мови. Ця функція вмикається динамічним перекладом повідомлень OpenSCADA.

4.6 Стилі

Відомо, що людина може мати індивідуальні особливості сприйняття графічної інформації. Якщо ці особливості не враховувати то можна отримати несприйняття та відторгнення користувача до інтерфейсу ВУ. Таке несприйняття та відторгнення може призвести до фатальних помилок при управлінні ТП, а також травмувати людину постійною роботою з інтерфейсом. У SCADA системах прийнято домовленості, які регламентують вимоги по створенню уніфікованого інтерфейсу ВУ, що нормально сприймається більшістю людей. При цьому, практично відсутнє врахування особливостей людей з деякими відхиленнями.

З метою врахувати цю обставину, та надати можливість централізовано та просто змінювати візуальні властивості інтерфейсу, проєктом реалізується менеджер стилів інтерфейсу візуалізації.

Користувачем може бути створено багато стилів, кожний з яких буде зберігати кольорові, шрифтові та інші властивості елементів кадру. Проста зміна стилю дозволить швидко видозмінити інтерфейс ВУ, та можливість призначення індивідуального стилю до користувача дозволить врахувати його особливості.

Для реалізації цієї можливості, при створені кадрів, необхідно для властивостей кольору, шрифту та інших встановити параметр "Конфігурація" (таблиці у вкладці "Обробка") у значення "З стилю". А у параметрі "Конфігураційний шаблон" вказати ідентифікатор поля стиля. Далі, це поле автоматично з'явиться у менеджері стилів та його можна буде там змінювати. Менеджер стилів доступний на сторінці конфігурації проєкту у вкладці "Стилі". На цій вкладці можна стилі створювати, видаляти та змінювати, видаляти їх поля.

Рисунок. Вкладка "Стилі" сторінки конфігурації проєкту.

Загалом, стилі доступні починаючи з рівня проєктів. На рівні бібліотек віджетів можна тільки визначати поля стилів у віджетів. На рівні проєкту, при виборі стиля, включається робота зі стилями, що передбачає доступ до полів стилів замість безпосередніх значень атрибутів. Фактично, це означає, що при читанні або записі атрибуту віджету, вказані операції будуть здійснюватися над відповідним полем обраного стилю.

При запуску проєкту на виконання буде використано встановлений у проєкті стиль. Надалі, користувач може обрати стиль з переліку доступних. Обраний користувачем стиль буде збережено та використано при наступному запуску проєкту.

4.7 Події, їх обробка та карти події

Враховуючи спектр задач, для яких може використовуватися OpenSCADA, треба передбачити механізм управління інтерактивними користувацькими подіями. Це пов'язано з тим, що при вирішені окремих задач вбудованих систем, пристрої вводу та управління можуть значно відрізнятися. Власне, достатньо поглянути на звичайну офісну клавіатуру та клавіатуру ноутбука, щоб зняти будь-які сумніви у необхідності менеджеру подій.

Менеджер подій має працювати використовуючи карти подій. Карта подій — це перелік іменованих подій з указанням його походження. Походженням події може бути клавіатура, маніпулятор миші, джойстик та інше. При виникненні події, менеджер подій шукає його у активній карті та співставляє з ім'ям події. Співставлене ім'я події поміщається у чергу на обробку. Віджети, у цьому випадку, повинні обробляти отриману чергу подій.

Активна карта повідомлень вказується у профілі кожного користувача або встановлюється по замовченню, у планах.

Загалом, передбачено чотири типи подій:

події образів-примітивів СВУ (префікс: ws_), наприклад, подія натискання екранної кнопки — "ws_BtPress";
клавішні події (префікс: key_) — всі події від клавіатури та миші у вигляді "key_presAlt1";
користувацькі події (префікс: usr_), генеруються користувачем у процедурах обрахунку віджетів;
маповані події (префікс: map_) — події, отримані з карти події, у планах.

Сама подія надає недостатньо інформації, особливо якщо її обробка відбувається на рівнях вище. Для однозначної ідентифікації події та її джерела, події, загалом, записуються наступним чином: "ws_BtPress:/curtime". Де:

ws_BtPress — подія;

/curtime — шлях до дочірнього елементу, який згенерував подію.

У таблиці 3.5 наведено перелік стандартних подій, підтримку яких має бути забезпечено у візуалізаторах СВУ.

Таблиця 3.5. Стандартні події

Ідентифікатор	Опис
Клавіатурні події: key_[pres\|rels][Ctrl\|Alt\|Shift]{Key}
*SC#3b	Скан-код клавіші.
*#2cd5	Код неіменованої клавіші.
*Esc	"Esc".
*BackSpace	Видалення попереднього символу — "<-".
Return, Enter	Ввід — "Enter".
*Insert	Вставка — "Insert".
*Delete	Видалення — "Delete".
*Pause	Пауза — "Pause".
*Print	Друк екрану — "Print Screen".
*Home	Дім — "Home".
*End	Кінець — "End".
*Left	Ліворуч — "<-".
*Up	Вверх — '^'.
*Right	Праворуч — "->".
*Down	Додолу — '\/'.
*PageUp	Сторінки нагору — "PageUp".
*PageDown	Сторінки додолу — "PageDown".
F1 ... F35	Функціональна клавіша від "F1" до "F35".
*Space	Пробіл — ' '.
*Apostrophe	Апостроф — '`'.
*Asterisk	Зірочка на додатковому полі клавіатури — '*'.
*Plus	Плюс на додатковому полі клавіатури — '+'.
*Comma	Кома — ','.
*Minus	Мінус — '-'.
*Period	Крапка — '.'.
*Slash	Похила риска — '\'.
0 ... 9	Цифра від '0' до '9'.
*Semicolon	Крапка з комою — ';'.
*Equal	Дорівнює — '='.
A ... Z	Клавіші літер латинського алфавіту від 'A' до 'Z'.
*BracketLeft	Ліва квадратна дужка — '['.
*BackSlash	Зворотня похила риска — '/'.
*BracketRight	Права квадратна дужка — ']'.
*QuoteLeft	Ліва лапка — .
Події клавіатурного фокусу.
ws_FocusIn	Фокус отримано віджетом.
ws_FocusOut	Фокус втрачено віджетом.
Події маніпулятору миші:
key_mouse[Pres\|Rels][Left\|Right\|Midle]	Натиснута/відпущена кнопка миші.
key_mouseDblClick	Подвійний натиск лівої кнопки миші.
Події квітація на боці візуалізатору.
ws_alarmChange	Сповіщає щодо зміни статусу порушення, атрибут "alarmSt".
ws_alarmLev	Квітація всіх порушень всіма способами та типами сповіщення.
ws_alarmNtf{N}	Квітація всіх порушень сповіщення типу {N} (0...7).
Події примітиву елементарної фігури ElFigure:
ws_Fig[Left\|Right\|Midle\|DblClick]	Активація фігур (заливок) клавішею миші.
ws_Fig{N}[Left\|Right\|Midle\|DblClick]	Активація фігури (заливки) N клавішею миші.
Події примітиву елементу форми FormEl:
ws_LnAccept	Встановлено нове значення у рядку вводу.
ws_TxtAccept	Змінено значення редактору тексту.
ws_ChkChange	Стан ознаки змінено.
ws_BtPress	Кнопку натиснуто.
ws_BtRelease	Кнопку відпущено.
ws_BtToggleChange	Змінено втисненість кнопки.
ws_BtMenu={Item}	Вибір елементу меню Item за кнопкою.
ws_BtLoad	Обраний файл завантажено.
ws_CombChange	Змінено значення поля обрання.
ws_ListChange	Змінено поточний елемент переліку.
ws_TreeChange	Змінено поточний елемент дерева.
ws_TableChangeSel	Змінено вибір елементу таблиці.
ws_TableEdit_{colN}_{rowN}	Відредаговано клітинку таблиці ({colN}:{rowN}).
ws_SliderChange	Зміна положення слайдеру.
Події примітиву медіа-контенту Media:
ws_MapAct{N}[Left\|Right\|Midle]	Активовано медіа-область з номером N, клавішею миші.
ws_MediaFinished	Закінчено програвання Медіа-потоку.

Події є основним механізмом сповіщення та активно використовуються для здійснення взаємодії з користувачем. Для обробки події передбачено два механізми:

Первинний — сценарій управління відкриттям сторінок.
Вторинний — обчислювальна процедура віджета.

Механізм "Сценарій управління відкриттям сторінок" засновано на базовому атрибуті віджету "evProc", у якому може описуватися відкриття сторінок. Сценарій цього атрибуту записується у вигляді переліку команд з синтаксисом: "{event}:{evSrc}:{com}:{prm}". Де:

event — очікувана подія;
evSrc — шлях вкладеного віджета-джерела події;
com — команда сеансу;
prm — параметр команди.

Реалізовано наступні команди:

open — відкриття сторінки; сторінка, що відкривається, вказується у параметрі prm як прямо, так і у вигляді шаблону, наприклад — /pg_so/1/*/*;
next — відкриття наступної сторінки; сторінка, що відкривається, вказується у параметрі prm, у вигляді шаблону, наприклад: /pg_so/*/*/$;
prev — відкриття попередньої сторінки; сторінка, що відкривається, вказується у параметрі prm, у вигляді шаблону, наприклад: /pg_so/*/*/$.

Спеціальні символи шаблону розшифровуються наступним чином:

pg_so — пряме ім'я потрібної-статичної сторінки (з префіксом), потребує обов'язкової відповідності та використовується для ідентифікації попередньої відкритої сторінки;
1 — ім'я та місце нової сторінки у загальному шляху (без префіксу);
* — сторінка береться з ім'я попередньої відкритої сторінки або підставляється перша доступна сторінка, якщо попередня відкрита відсутня;
$ — вказує на місце відкритої сторінки, відносно якої треба шукати наступну або попередню.

Для правильного розуміння роботи механізму шаблонів, при виборі сторінки, приведемо декілька реальних прикладів:

Перемикання об'єкту сигналізації:

Початково: /pg_so/pg_1/pg_mn/pg_1

Команда: open:/pg_so/2/*/*

Результат: /pg_so/pg_2/pg_mn/pg_1

Перемикання виду відображення:

Початково: /pg_so/pg_1/pg_mn/pg_1

Команда: open:/pg_so/*/gkadr/*

Результат: /pg_so/pg_1/pg_gkadr/pg_1

Наступна/попередня сторінка виду відображення:

Початково: /pg_so/pg_1/pg_mn/pg_1

Команда: next:/pg_so/*/*/$

Результат: /pg_so/pg_1/pg_mn/pg_2

У якості прикладу, наведемо сценарій забезпечення роботи головної сторінки інтерфейсу користувача:

ws_BtPress:/prev:prev:/pg_so/*/*/$
ws_BtPress:/next:next:/pg_so/*/*/$
ws_BtPress:/go_mn:open:/pg_so/*/mn/*
ws_BtPress:/go_graph:open:/pg_so/*/ggraph/*
ws_BtPress:/go_cadr:open:/pg_so/*/gcadr/*
ws_BtPress:/go_view:open:/pg_so/*/gview/*
ws_BtPress:/go_doc:open:/pg_so/*/doc/*
ws_BtPress:/go_resg:open:/pg_so/rg/rg/*
ws_BtPress:/so1:open:/pg_so/1/*/*
ws_BtPress:/so2:open:/pg_so/2/*/*
ws_BtPress:/so3:open:/pg_so/3/*/*
ws_BtPress:/so4:open:/pg_so/4/*/*
ws_BtPress:/so5:open:/pg_so/5/*/*
ws_BtPress:/so6:open:/pg_so/6/*/*
ws_BtPress:/so7:open:/pg_so/7/*/*
ws_BtPress:/so8:open:/pg_so/8/*/*
ws_BtPress:/so9:open:/pg_so/9/*/*
ws_BtPress:*:open:/pg_control/pg_terminator

Механізм "Обробка подій за допомогою обчислювальної процедури віджета" заснований на атрибуті "event" та користувацькій процедурі обчислення, на мові програмування OpenSCADA. Події, по мірі надходження, акумулюються у атрибуті "event" до моменту виклику обчислювальної процедури. Обчислювальна процедура викликається з вказаним періодом обчислення віджета та отримує значення атрибуту "event" у вигляді переліку подій. У процедурі обчислення, користувач може: проаналізувати, обробити та виключити оброблені події з переліку, а також додати до переліку нові події. Решта подій, після виконання процедури, та нові аналізуються на предмет відповідності умовам виклику сценарієм первинного механізму, після чого, події, що залишилися, передаються на верхній за ієрархією віджет, для обробки ним, при цьому здійснюється доповнення шляху події згідно до ієрархії проникнення.

Вмістом атрибуту "event" є перелік подій формату "{event}:{evSrc}", з подією у окремому рядку. Наведемо приклад процедури обробки події на Java-подібній мові користувацького програмування OpenSCADA:

for(ev_rez = "", off = 0; (sval=event.parse(0,"\n",off)).length; ) {
  if(sval == "ws_BtPress:/cvt_light") alarmSt = 0x1000001;
  else if(sval == "ws_BtPress:/cvt_alarm") alarmSt = 0x1000002;
  else if(sval == "ws_BtPress:/cvt_sound") alarmSt = 0x1000004;
  else ev_rez += sval+"\n";
}
event = ev_rez;

4.8 Сигналізація

Важливим елементом будь-якого інтерфейсу візуалізації є сповіщення користувача про порушення — сигналізація. Для спрощення сприйняття, а також через тісний зв'язок візуалізації та сповіщення (як правило, сповіщення доповнюють візуалізацію) вирішено інтегрувати інтерфейс сповіщень у інтерфейс візуалізації. Для цього, у всіх віджетах, передбачається два додаткових атрибути рівня сеансу: "alarm" та "alarmSt". Атрибут "alarm" використовується для формування сигналу віджетом згідно до його логіки, а атрибут "alarmSt" використовується для контролю за фактом сигналізації гілки дерева сеансу.

Атрибут "alarm" є рядком, який має наступний формат: "{lev}|{categ}|{message}|{type}|{tp_arg}"
Де:

lev — рівень сигналізації: число від 0 до 255;
categ — категорія сигналу: параметр підсистеми збору, об'єкт, шлях або комбінація;
message — повідомлення сигналізації;
type — типи сповіщень, вказуються у вигляді цілого числа (0...7), що містять ознаки способів сповіщень; типові способи сповіщень:
- 1 — візуальне;
- 2 — гудок, часто відбувається через PC-speaker;
- 4 — звуковий сигнал з файлу звуку або синтез мови; якщо у tp_arg вказано ім'я ресурсу звукового файлу, то відтворюється саме він, інакше виконується синтез мови з тексту, вказаного у message.
tp_arg — аргумент типу; часто використовується для прямого вказання ресурсу звукового сигналу — файл звукового формату, при здійснені звукової сигналізації.

Атрибут "alarmSt" є цілим числом, яке відображає максимальний рівень сигналу та факт квітування гілки дерева сеансу. Формат числа має наступний вигляд:

перший байт (0...255) характеризує рівень сигналу гілки;
другий байт вказує тип сповіщення, так як і у атрибуті "alarm";
третій байт вказує тип несквітованого сповіщення, так як і у атрибуті "alarm";
четвертий байт має спеціальне значення, яке визначається окремими бітами:
- біт 0 — вказує, встановленням, на факт квітування сповіщень у першому байті;
- біт 1 — вказує, при встановленні його та бита 0, на повернення квітування — включення сповіщення.

Формування сигналу та отримання його візуалізатором.
Формування сигналу здійснюється самим віджетом, шляхом встановлення власного атрибуту "alarm" потрібним чином та, згідно до нього, автоматично встановлюється атрибут "alarmSt" поточного та вищестоящих віджетів. Візуалізатори отримують сповіщення про сигнал за допомогою стандартного механізму сповіщення про зміну атрибутів віджетів.

Враховуючи те, що обробка умов сигналізації здійснюється у віджетах, сторінки, що містять об'єкти сигналізації, повинні виконуватися у фоні, незалежно від відкритості їх на цей момент. Це здійснюється шляхом встановлення ознаки виконання сторінки у фоні.

Хоча механізм сигналізації й побудовано у середовищі візуалізації, можливість формування невізуальних елементів сигналізації залишається, наприклад, шляхом створення сторінки, яка ніколи не буде відкриватися.

Квітація
Квітація (від quietance) — процес підтвердження факту того, що оперативний персонал звернув увагу на порушення у роботі ТП. Зазвичай цей процес передбачає вживання заходів оператором для усунення порушення та натискання відповідної кнопки припинення сигналізації.

Квітація здійснюється шляхом вказання кореня гілки віджетів та типів сповіщення, що дозволяє реалізувати квітацію на боці візуалізатору як за групами, наприклад, за об'єктом сигналізації, так і індивідуально за об'єктом джерела. При цьому можна незалежно квитувати різні типи сигналізацій. Встановлення квітації здійснюється простою модифікацією атрибуту "alarmSt".

Приклад скрипту, для роботи з сигналами, приведено нижче:

//Виокремлення факту наявності сигналізацій різних способів-типів сповіщення
cvt_light_en = alarmSt&0x100; cvt_alarm_en = alarmSt&0x200; cvt_sound_en = alarmSt&0x400;
//Виокремлення факту наявності несквітованих сигналізацій різних способів сповіщення
cvt_light_active = alarmSt&0x10000; cvt_alarm_active = alarmSt&0x20000; cvt_sound_active = alarmSt&0x40000;
//Обробка подій кнопок квітації та квітація різних способів сповіщення
for(ev_rez = "", off = 0; (sval=event.parse(0,"\n",off)).length; ) {
  if(sval == "ws_BtPress:/cvt_light") alarmSt = 0x1000001;
  else if(sval == "ws_BtPress:/cvt_alarm") alarmSt = 0x1000002;
  else if(sval == "ws_BtPress:/cvt_sound") alarmSt = 0x1000004;
  else ev_rez += sval + "\n";
}
event = ev_rez;

Зовнішні методи сповіщення
Основним та типовим способом сповіщення є дисплейна світлова сигналізація аварійними кольорами та їх динамікою у елементів візуалізації, яка присутня завжди та не потребує специфічної конфігурації. Однак, часто потрібні сповіщення зовнішнього типу, наприклад: зовнішньою лампою, бузером PC або "ревуном", довільним звуком, синтезованою мовою та інше.

Для здійснення такої можливості, зовнішні способи сповіщення, та відповідні до них типи сповіщення, вільно описуються для серверу візуалізації та самого візуалізатору. На боці серверу візуалізації описується формування/отримання ресурсу сповіщення та саме сповіщення. На боці візуалізатору описується сповіщення згідно ресурсам серверу візуалізації.

Опис правил та сценаріїв зовнішнього сповіщення здійснюється за допомогою користувацьких атрибутів текстового типу для сторінок проєкту візуалізації, які застосовуються при відкритті цих сторінок. Тобто, потенційно, для кожної відкриваної сторінки можна описати власні правила сповіщення, хоча, зазвичай достатньо та описуються загальні правила сповіщення на головній сторінці проєкту — сторінці, яка відкривається одноразово та не закривається при роботі:

Для серверу/рушія візуалізації, атрибутом "notify{N}" у форматі:

//flags=notifyServ[{DL}][|resource[|queue[|qMergeMess]]];
//resStatic={ResourceFile}
if(doRes) { Текст команди формування ресурсу. }
if(doNtf) { Текст команди сповіщення. }

Для візуалізатору, атрибутом "notifyVis[Vision|WebVision]{N}" у форматі:

//flags=notify[{DL}][|resource[|queue[|quietanceRet]]];
//name={Ім'я сповіщувача}
//ico={Ім'я іконки}
{ Текст команди сповіщення для будь-якого або конкретного візуалізатору. }

Прапорці:

notify[{DL}], notifyServ[{DL}] — включає сповіщення з повтором через час DL, якщо вказано; для DL = 0 повтор здійснюється одразу; notifyServ[{DL}] використовується для примусового сповіщення на боці серверу замість візуалізатору із notify[{DL}].
resource — запитувати-формувати (примусово) ресурс сповіщення у сервера візуалізації, може бути звуковим файлом, текстом або іншими даними формування сповіщення; але наразі сповіщувачі переважно очікують аудіо.
queue — ресурси сповіщення визначаються не лише за глобальною ознакою порушення та квітації, а й згідно до пріоритетної черги джерел сповіщення-ресурсів. Черга формується на боці серверу візуалізації, а для візуалізаторів вказується необхідність роботи з нею при запиті ресурсів.
qMergeMess — поєднувати сповіщення у черзі за рівністю сповіщення.
quietanceRet — можливість відкликання-повернення стишення візуалізатору, тобто, по факту — зворотного включення сповіщення.

Наявність поля "resStatic" вмикає отримання ресурсу безпосередньо із таблиці ресурсів або файлу, вказується у спосіб подібний до примітиву "Медіа".

Змінні обміну:

en[0,1] — сповіщення ввімкнути (1) або вимкнути (0);
doNtf[0,1] — виклик сценарію сповіщення;
doRes[0,1] — виклик сценарію формування ресурсу;
res — вміст або ім'я файлу з вмістом ресурсу, для зовнішніх сценаріїв;
resTp — тип ресурсу, на кшталт "audio/ogg"; є поверненням та поміщається до стандартного виходу (для Shell) для doRes;
mess — повідомлення-параметри формування ресурсу або сповіщення;
lang — мова поточного користувача або системи;
prcID — унікальний ідентифікатор процедури (на кшталт "ses_AGLKS_ntf2"), переважно для безпечного створення тимчасових файлів.

Приклади та коментарі до функціювання типових способів сповіщення:

Бузер (buzzer) на боці візуалізатору (flags=notify0) або серверу візуалізації (flags=notifyServ0) із повторенням та контролем програвання:

alarm = "10|Prm||0x02"
notifyVisVision1 | notify1 =

//flags=notify0|notifyServ0
if(en && (ntfPrg=SYS.system("which beep")).length &&
    (SYS.system("test -s "+prcID+".pid",true) ||		//No PID file
     SYS.system("ps -A -o \"pid cmd\" | grep \"^ *$(cat "+prcID+".pid).*"+ntfPrg.parseLine(0)+"\" > /dev/null",true)) )	//No notify already
{
    ntfPrg = ntfPrg.parseLine(0);
    SYS.system(ntfPrg+" -f 1000 -l 100000 &\necho $! > "+prcID+".pid", true);
}
else if(!en && !SYS.system("test -s "+prcID+".pid",true))
    SYS.system("kill $(cat "+prcID+".pid); rm "+prcID+".pid "+prcID+".res;", true);

notifyVisVision1 | notify1 =

#!/bin/sh
#flags=notify0|notifyServ0
if test $en = 1; then
    ntfPrg=$(which beep)
    #No PID file || No notify already
    if test ! -s $prcID.pid || ! ps -A -o "pid cmd" | grep "^ *$(cat $prcID.pid).*$ntfPrg" > /dev/null; then
      $ntfPrg -f 1000 -l 100000 &
      echo $! > $prcID.pid
    fi
elif test -s $prcID.pid; then
    kill $(cat $prcID.pid)
    rm $prcID.pid $prcID.res
fi

Повторюване програвання готового звукового файлу, одного загального, на боці візуалізатору (flags=notify2) або серверу візуалізації (flags=notifyServ2), тривалість аудіо файлу для внутрішньої мови має бути не більше 10 секунд:

alarm = "10|Prm||0x04"
notify2 | notifyVisVision2 =

//flags=notify2|notifyServ2
if(en) SYS.system("play -q alarm.ogg");

notify2 | notifyVisVision2 =

#!/bin/sh
#flags=notify2|notifyServ2
if test $en = 1; then play -q alarm.ogg; fi

Програвання індивідуального для джерела звукового файлу, на боці візуалізатору, тривалість аудіо файлу для внутрішньої мови має бути не більше 10 секунд:

alarm = "10|Prm||0x04|res:al_prm1"
notify2 =

//flags=queue

notifyVisVision2 =

//flags=notify2|queue
if(doNtf && en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

Синтез мови індивідуального сповіщення для джерела на боці візуалізатору, тривалість повідомлення для внутрішньої мови має бути не більше 10 секунд:

alarm = "10|Prm|Текстове повідомлення синтезу мови|0x04"
notify2 =

//flags=queue

notifyVisVision2 =

//flags=notify2|queue
if(doNtf && en && mess.length) {
  SYS.fileWrite("tmpForSpeech", mess);
  SYS.system("festival --tts tmpForSpeech");
  SYS.fileRemove("tmpForSpeech");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $doNtf = 1 -a $en = 1 -a "x" != "x$mess"; then
  echo $mess > tmpForSpeech
  festival --tts tmpForSpeech
  rm tmpForSpeech
fi

Приготування звукового файлу, одного загального, та його програвання на боці візуалізатору (flags=notifyServ2) або серверу візуалізації (flags=notifyServ2), тривалість аудіо файлу для внутрішньої мови має бути не більше 10 секунд:

alarm = "10|Prm||0x04"
notify2 =

//flags=notify2|notifyServ2|resource
if(doRes) res = SYS.fileRead("alarm.ogg");  //Insert here a different method of the generation
if(doNtf && en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notify2 =

#!/bin/sh
#flags=notify2|notifyServ2|resource
if test $doRes = 1; then cp -f alarm.ogg $res; fi  #Insert here a different method of the generation
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

notifyVisVision2 =

//flags=notify2|resource
if(en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|resource
if test $en = 1 -a -s $res; then play -q $res; fi

Приготування індивідуального для джерела сповіщення звукового файлу через синтез мови, на боці візуалізатору (flags=notify2) або серверу візуалізації (flags=notifyServ2), тривалість повідомлення для внутрішньої мови має бути не більше 10 секунд:

alarm = "10|Prm|Текстове повідомлення синтезу мови|0x04"
notify2 =

//flags=notify2|notifyServ2|queue
if(doRes && mess.length) {
 SYS.fileWrite("tmpText", mess);
 SYS.system("text2wave tmpText -o tmpWAV");
 res = SYS.fileRead("tmpWAV");
 SYS.fileRemove("tmpText"); SYS.fileRemove("tmpWAV");
}
if(doNtf && en && res.length) {
 SYS.fileWrite("tmpPlay", res);
 SYS.system("play -q tmpPlay");
 SYS.fileRemove("tmpPlay");
}

notify2 =

#!/bin/sh
#flags=notify2|notifyServ2|queue
if test $doRes = 1 -a "x" != "x$mess"; then
 echo $mess > tmpText
 text2wave tmpText -o $res
 rm tmpText
fi
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

notifyVisVision2 =

//flags=notify2|queue
if(en && res.length) {
 SYS.fileWrite("tmpPlay", res);
 SYS.system("play -q tmpPlay");
 SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $en = 1 -a -s $res; then play -q $res; fi

4.9 Керування правами

Для поділу доступу до інтерфейсу ВУ та його складовим, кожний віджет містить інформацію про власника, його групи та права доступу. Права доступу записуються у вигляді тріади: "{користувач}{група[,група1,групаN]}{інші}", де кожний елемент складається з двох ознак доступу, для який прийнята наступна інтерпретація:

r — право на перегляд віджету;
w — право на контроль над віджетом.

У режимі розробки використовується проста схема доступу "root:UI|RWRWR_", що означає — всі користувачі можуть відкривати та переглядати бібліотеки, їх компоненти та проєкти; а редагувати можуть всі користувачі групи "UI" (користувацькі інтерфейси).

У режимі виконання працюють права, описані у компонентах інтерфейсу, які передбачають можливість наслідування власника та прав, зверху додолу. Причому, по замовченню, наслідування включено у кожному віджеті, що означає — вони отримають власника та права проєкту. У той-же час, пряме встановлення прав складеного віджету розповсюдить їх на всі компоненти цього віджета.

4.10 Зв'язування з динамікою

Для надання до інтерфейсу візуалізації актуальних даних, повинні використовуватися дані підсистеми "Збір даних (DAQ)". Природа цих даних наступна:

параметри, що містять деяку кількість атрибутів;
атрибути параметру можуть надавати дані п'яти базових типів: Логічний, Цілий, Реальний, Рядок та Об'єкт;
які доповнено СВУ модифікаторами: "Обирається"; варіантами Рядка: "Текст", "Переклад", "Колір", "Зображення", "Шрифт", "Адреса"; варіантами Цілого: "ДатаЧас".
атрибути параметру можуть мати архів (історію);
атрибути параметру можуть бути на читання, запис та з повним доступом.

Враховуючи перший пункт, треба забезпечити можливість групового призначення посилання. Для цього використовуємо концепцію логічного рівня.

Згідно до пункту 2, зв'язки забезпечують прозоре перетворення типів та не потребують спеціальної конфігурації.

Для задоволення можливості доступу до архівам, згідно до пункту 3, зв'язки виконують перевірку типу атрибуту та, у випадку підключення до "Адреси", до значення поміщається адреса зв'язку.

У термінах СВУ, динамічні зв'язки та конфігурація динаміки є одним процесом, для опису конфігурації якого передбачено вкладку "Обробка" віджетів. Вкладка містить таблицю конфігурації властивостей атрибутів та текст процедури обчислення віджету.

Рисунок. Вкладка "Обробка" сторінки конфігурації віджета.

Крім полів конфігурації атрибутів, у таблиці передбачається стовпчик "Обробка", для вибіркового використання атрибутів у обчислювальній процедурі віджета, та стовпчика "Конфігурація", "Конфігураційний шаблон" для опису конфігурації зв'язків.

Якщо у стовпчику "Обробка" стоїть true, то у обчислювальній процедурі стає доступною змінна {ідентифікатор віджета}_{ідентифікатор атрибуту}, наприклад cw_value.

Стовпчик "Конфігурація" дозволяє вказати тип зв'язку атрибуту віджета:

Постійна — у вкладці зв'язків віджету з'являється поле визначення постійної, наприклад, особливого кольору або заголовку шаблонних кадрів.
Вхідний зв'язок — зв'язок з динамікою тільки для читання.
Вихідний зв'язок — зв'язок з динамікою тільки для запису.
Повний зв'язок — повний зв'язок з динамікою, читання та запис.
Зі стиля — брати значення зі стиля проєкту.

Стовпчик "Конфігураційний шаблон" дозволяє зв'язати групи динамічних атрибутів. Наприклад, це можуть бути різні типи параметрів підсистеми "DAQ" та інші віджети інтерфейсу. При коректному формуванні цього поля працює механізм автоматичного призначення атрибутів, при визначені тільки параметру підсистеми "DAQ" або віджету інтерфейсу, що спрощує та прискорює процес конфігурації. Значення цього стовпчика має наступний формат:

Для постійної: пряме значення атрибуту.
Для зв'язку: "{параметр}|{ідентифікатор}", де:
- параметр — група атрибутів;
- ідентифікатор — ідентифікатор атрибуту; саме значення у цьому полі співставляється з атрибутами параметрів DAQ після указання групового зв'язку, при автоматичному зв'язувані;
Для стиля: ідентифікатор-ім'я поля стиля.

Встановлення зв'язків може бути декількох типів, який визначається префіксом:

val: — Пряме завантаження значення через механізм зв'язків. Наприклад, зв'язок "val:100" завантажує значення 100 до атрибуту віджета. Часто використовується у випадку відсутності кінцевої точки зв'язку, з метою прямого встановлення значення.
prm: — Зв'язок на атрибут параметру або параметр, загалом, для групи атрибутів підсистеми "Збір даних". Наприклад, зв'язок "prm:/LogicLev/experiment/Pi/var" здійснює доступ атрибуту віджета до атрибуту параметра підсистеми "Збір даних". Знак "(+)", у кінці адреси, вказує на вдале зв'язування-лінкування та присутність цільового об'єкту. Для атрибутів об'єктного типу допустимий ієрархічний доступ до конкретної властивості об'єкту, шляхом вказання її шляху через символ '#', наприклад: "prm:/LogicLev/experiment/Pi/var#pr1/pr2".
wdg: — Зв'язок на атрибут іншого віджета або віджет, загалом, для групи атрибутів. Наприклад, зв'язок "wdg:/ses_AGLKS/pg_so/pg_1/pg_ggraph/pg_1/a_bordColor" здійснює доступ атрибуту одного віджету до атрибуту іншого. Підтримуються як абсолютні, так і відносні шляхи зв'язків. Точкою відліку адреси абсолютного зв'язку виступає об'єкт кореня модуля "VCAEngine", що означає — першим елементом абсолютної адреси є ідентифікатор сеансу або проєкту. Перший елемент на боці сеансу опускається, тому зв'язки, встановлені у проєкті, там працюють. Відносні зв'язки беруть відлік від віджету, де зв'язок вказано. Спеціальним елементом відносного зв'язку є елемент вищестоячого вузла "..".
arh: — Особливий тип зв'язку, доступний тільки для окремого атрибуту типу "Адреса", який дозволяє підключитися прямо до архіву значень ("arh:CPU_load"). Може бути корисний для вказання архіву у якості джерела даних примітиву "Діаграма".

Обробка зв'язків відбувається з періодичністю обчислення віджету, у порядку:

отримання даних вхідних зв'язків;
виконання обчислення процедури віджету;
передача значень за вихідними зв'язками.

На рисунку представлено вкладку зв'язків з груповим призначенням атрибутів, шляхом указання тільки параметру. На наступному рисунку представлено індивідуальне призначення атрибутів.

Рисунок. Вкладка "Зв'язки" сторінки конфігурації віджету з груповим призначенням атрибутів шляхом вказання тільки параметру.

Рисунок. Вкладка "Зв'язки" сторінки конфігурації віджету з індивідуальним призначенням атрибутів.

При розташуванні віджета до контейнеру віджетів всі зв'язки початкового віджета додаються до переліку результуючих зв'язків контейнеру віджетів, однак, тільки на глибину у один рівень вкладення.

Рисунок. Вкладка "Зв'язки" сторінки конфігурації контейнеру віджетів, що включає віджети зі зв'язками.

З вищесказаного видно, що зв'язки встановлюються користувачем у процесі конфігурації інтерфейсу. Однак, для надання можливості створення кадрів загального призначення з функцією надання деталізованих даних різних джерел одного типу, потрібен механізм динамічного встановлення зв'язків. Такий механізм передбачається:

резервуванням ключового ідентифікатору "<page>" для групи атрибутів зв'язків у кадрів загального призначення;
динамічним призначенням зв'язків з ідентифікатором "<page>", у процесі відкриття кадру загального призначення за сигналом від іншого віджета.

Розглянемо приклад, коли є кадр загального призначення "Панель контролю графіком" та багато "Графіків" на різних кадрах. "Панель контролю графіком" має зв'язки з шаблонами:

tSek -> "<page>|tSek"
tSize -> "<page>|tSize"
trcPer -> "<page>|trcPer"
valArch -> "<page>|valArch"

При цьому, кожний віджет "Графік" має атрибути "tSek", "tSize", "trcPer" та "valArch". За викликом сигналу відкриття "Панелі контролю графіком" з будь-якого віджету "Графік", відбувається зв'язування атрибутів "Панелі контролю графіком" з атрибутами віджету "Графік", згідно шаблону. як результат, всі зміни на "Панелі контролю графіком" будуть відображатися на графіку, за посередництвом цих зв'язків.

Якщо у віджета "Графік" наявні зовнішні зв'язки на параметри підсистеми "Збір даних", зв'язки "Панелі контролю графіком" будуть встановлюватися на зовнішнє джерело. Крім того, якщо у "Панелі контролю графіком" будуть заявлені зв'язки на атрибути, відсутні безпосередньо у віджета "Графік", то буде здійснюватися пошук наявності таких атрибутів у зовнішнього джерела — першого на який встановлено прямий зв'язок, виконуючи, тим самим, доповнення відсутніх зв'язків.

Для наочного зображення цього механізмі наведено таблицю.

Таблиця. Механізм динамічної лінковки.

Атрибути "Панелі контролю графіком" (шаблон динамичного зв'язку)	Атрибути "Графіка"	Атрибути зовнішнього "Параметру"	Результуючий зв'язок або значення атрибута, що зв'язується
tSek (<page>\|tSek)	tSek	-	"Графік".tSek
tSize (<page>\|tSize)	tSize	-	"Графік".tSize
trcPer (<page>\|trcPer)	trcPer	-	"Графік".trcPer
valArch (<page>\|valArch)	valArch	-	"Графік".valArch
var (<page>\|var)	var	var	"Параметр".var
ed (<page>\|ed)	-	ed	"Параметр".ed
max (<page>\|max)	-	-	EVAL
min (<page>\|min)	-	-	EVAL

4.11 Архітектура

Виходячи з вищевикладених, архітектурних, міркувань сформуємо статичну діаграму класів СВУ, враховуючи поділ на концептуальну частину (рушій) та частину індивідуальної реалізації СВУ (рис.4.11.1). У таблиці 4.11 представлено опис класів діаграми класів.

Рис.4.11.1. Статична діаграма класів.

Таблиця 4.11. Класи СВУ

Класс	Відповідальність	Зв'язки
TSecurity	Надає інформацію про користувачів, а також виконує їх аутентифікацію у OpenSCADA.	Використовується віджетами та кадрами СВУ для перевірки прав на доступ до них.
TFunction	Використовується для доступу до механізму користувацького програмування при описі логіки похідних віджетів, а також для включення функцій API об'єктної моделі до похідних віджетів.	Зберігає структуру параметрів, що обв'язуються логікою, у похідних віджетах. Передається модулю, що надає реалізацію мови користувацького програмування, з метою підключення механізму обробки логіки програми.
TUI	Кореневий об'єкт модуля підсистеми "Користувацькі інтерфейси", що використовується для інтеграції у ядро OpenSCADA.	Успадковується кореневими об'єктами модуля концепції СВУ та модулями реалізації інтерфейсу СВУ.
VCA::Engine	Кореневий об'єкт модуля концепції/рушія СВУ. Містить контейнери об'єктів рушія, а також загальні методи та дані.	Використовується інтерфейсами візуалізації для доступу до даних сеансів та концепції загалом. Інтегрує код концепції СВУ до OpenSCADA.
VCA::WidgetLib	Об'єкт бібліотеки віджетів/кадрів, містить об'єкти бібліотечних віджетів (VCA::LWidget). Склад бібліотек віджетів може вільно формуватися користувачем.	Містить об'єкти бібліотечних віджетів (VCA::LWidget).
VCA::Widget	Абстрактний об'єкт віджету.	Успадковується об'єктами: бібліотечного віджета (VCA::LWidget), контейнерного віджета (VCA::CWidget), сторінки проєкту (VCA::Page) та об'єктами сеансу (VCA::SessPage, VCA::SessWdg). Віджет-контейнер містить функцію, пов'язану з реалізацією мови користувацького програмування. Використовує об'єкт "OpenSCADA API TSecurity" для управління правами доступу. Використовує події з менеджеру подій. Звертається до менеджеру тем для отримання безпосередніх значень кольорів та шрифтів, згідно поточної теми.
VCA::LWidget	Об'єкт бібліотечного віджета/кадру.	Зберігається у бібліотеці (VCA::WidgetLib). Може містити вкладені віджети, у особі об'єктів контейнерних віджетів (VCA::CWidget).
VCA::CWidget	Об'єкт контейнерного віджету бібліотечного віджету/кадру (VCA::LWidget). Фактично виконує роль посилання на бібліотечний віджет.	Міститься у бібліотечному кадрі/віджеті (VCA::LWidget).
VCA::Project	Об'єкт проєкту користувацького інтерфейсу. Містить сторінки (VCA::Page) з ієрархічним найменуванням.	Міститься у контейнері об'єкту концепції (VCA::Engine). Містить об'єкти сторінок (VCA::Page) проєкту.
VCA::Page	Об'єкт сторінки інтерфейсу ВУ. Тісно пов'язаний з кадром із бібліотеки віджетів, власне кадр і несе у собі елементи інтерфейсу. Сам об'єкт сторінки, додатково до кадру, розв'язує посилання на динаміку та надає механізм розшарування динаміки кадру на сторінки, з можливістю формування шаблону динаміки.	Міститься у контейнері проєкту. Успадковується від абстрактного віджета (VCA::Widget). Пов'язується з кадром інтерфейсу (VCA::LWidget) у бібліотеці віджетів.
VCA::Theme	Об'єкт теми інтерфейсу візуалізації. Містить елементи теми (VCA::ThemeEl)	Міститься у контейнері об'єкту рушія (VCA::Engine). Зберігає елементи теми (VCA::ThemeEl).
VCA::ThemeEl	Об'єкт елементу теми. Містить асоціацію ім'я елементу з кодом кольору та шрифту.	Міститься у контейнері теми (VCA::Theme). Використовується об'єктом віджету (VCA::Widget) для отримання значень кольору та шрифту за іменем елементу теми.
VCA::EventMap	Об'єкт карти подій. Містить об'єкти подій (VCA::Event).	Міститься у контейнері об'єкту рушія (VCA::Engine). Зберігає опис події (VCA::Event).
VCA::Event	Об'єкт події, містить асоціацію ім'я об'єкту(події) з реальною подією.	Міститься у контейнері карти подій (VCA::EventMap).
VCA::Session	Об'єкт сеансу виконання проєкту візуалізації. Відкривається модулем інтерфейсу візуалізації та використовує, надалі, дані сеансу для візуалізації своїм методом. Всі обчислення інтерфейсів візуалізації виконуються саме у сеансі.	Міститься у проєкті інтерфейсу візуалізації. Містить об'єкти сторінок сеансу з даними виконання. Використовується модулями інтерфейсів візуалізації для відображення даних сеансу.
VCA::SessPage	Об'єкт сторінки сеансу. Містить динамічні дані сторінки проєкту над якими виконує потрібні обчислення.	Міститься у об'єкті сеансу проєкту (VCA::Session). Успадковується від абстрактного віджета (VCA::Widget). Використовує об'єкт сторінки проєкту (VCA::Page), як джерело вихідних параметрів.
VCA::SessWdg	Об'єкт віджету сеансу. Містить динамічні дані окремого елементу кадру над яким виконує потрібні обчислення. Може вкладатися один у другий згідно ієрархії віджетів кадру.	Міститься у об'єкті сторінки сеансу (VCA::SessPage) або у вищому за ієрархією об'єкті цього типу. Успадковується від абстрактного віджета (VCA::Widget). Використовує об'єкт бібліотечного (VCA::LWidget) та/або контейнерного (VCA::CWidget) віджету як джерело вихідних параметрів. Використовується модулем інтерфейсу візуалізації у ролі джерела динамічних даних для візуалізації.
TVision, TWebGUI	Кореневі об'єкти модуля інтерфейсу візуалізації, побудовані на основі бібліотеки Qt та Web-технологій. Надають доступ до засобам виконання та розробки інтерфейсів візуалізації у середовищі використаної технології.	Надають доступ до середовища виконання та розробки. інтегрують код інтерфейсу візуалізації до OpenSCADA.
VRunTime, WebRunTime	Об'єкти середовища виконання інтерфейсу візуалізації на основі бібліотеки Qt та Web-технологій. Безпосередньо надають користувацький інтерфейс візуалізації та управління.	Міститься у кореневих об'єктах модулів візуалізації. Підключаються та використовують дані об'єкту сеансу (VCA::Session) концепції СВУ. Згідно структури сеансу, містять багато спеціалізованих об'єктів безпосереднього відображення.
VDevelop, WebDevelop	Об'єкти середовища розробки інтерфейсу візуалізації на основі бібліотеки Qt та Web-технологій. Надають інтерфейс інструменту над даними концепції, для розробки інтерфейсів ВУ.	Містяться у кореневих об'єктах модулів візуалізації. Підключаються до об'єкту кореня концепції СВУ (VCA::Engine) та надають графічний інтерфейс управління нею. Згідно структури концепції, містять багато спеціалізованих об'єктів управління.

Статична діаграма класів не розкриває всієї ієрархії взаємодії об'єктів, заснованих на абстрактному об'єкті VCA::Widget, що пов'язано з неявним наслідуванням даних властивостей віджетів через всі шари рушія, а також тонкощами наслідування, вибудованого шляхом використання даних одних віджетів у інших. Для роз'яснення цих особливостей зображено вичерпну карту "використального" наслідування у розділі 4.5.

4.12 Примітиви віджетів

Будь-який наново створюваний віджет засновується на одному з декількох примітивів — кінцевому елементі візуалізації, шляхом встановлення родинних зв'язків як прямо на примітив, так і посередництвом декільком проміжних користувацьких віджетів. Кожний з примітивів містить механізм моделі даних. Екземпляр віджету зберігає значення властивостей власної конфігурації примітиву.

До завдань інтерфейсу візуалізації входить підтримка та робота з моделлю даних примітивів віджетів. Примітиви віджетів повинні бути ретельно опрацьовані та уніфіковані, з метою охопити як можна більше можливостей у як можна меншій кількості слабко пов'язаних один з одним, по призначенню, примітивів.

Таблиця. Бібліотека примітивів віджетів — базові елементи відображення

Ідентифікатор	Найменування	Функція
ElFigure	Елементарна графічна фігура	Примітив є основою відмальовки елементарних графічних фігур зі всілякими комбінаціями їх у одному об'єкті. Передбачається підтримка наступних елементарних фігур: Лінія. Дуга. Крива Без'є. Заливка замкненого простору. Для всіх фігур, що містяться у віджеті, встановлюються єдині властивості товщини, кольору та інше, також, передбачається можливість указання вищеперелічених атрибутів для кожної фігури окремо та їх динамізація.
FormEl	Елемент форми	Включає підтримку стандартних компонентів форми: Редагування рядку. Редагування тексту. Прапорець. Кнопка. Вибір з переліку. Перелік. Дерево. Таблиця. Слайдер. Стрічка прокрутки.
Text	Текст	Елемент тексту-мітка. Характеризується типом шрифту, кольором, орієнтацією та вирівнюванням. Передбачається підтримка аргументів.
Media	Медіа	Елемент відображення растрових та векторних зображень різних форматів, програвання анімованих зображень, програвання аудіо-фрагментів та перегляд відео-фрагментів.
Diagram	Діаграма	Елемент діаграми з підтримкою можливості відображення декількох потоків у реальному часі для: трендів (часових графіків), частотного спектру, XY діаграм.
Protocol	Протокол	Елемент протоколу — візуалізатор повідомлень програми, з підтримкою декількох режимів роботи.
Document	Документ	Елемент формування звітів, журналів та іншої документації на основі доступних даних.
Box	Контейнер	Містить механізм розташування-включення інших віджетів для формування нових, більш складних, віджетів та сторінок кінцевої візуалізації.
Function, у планах	Функція API об'єктної моделі OpenSCADA	Невізуальний віджет, на боці виконання, що дозволяє включати обчислювальні функції об'єктної моделі OpenSCADA до СВУ.

Таблиця. Загальний набір властивостей/атрибутів віджету

Ідентифікатор	Ім'я	Номер	Значення
id	Ідентифікатор	-	Ідентифікатор елементу. Атрибут тільки для читання, прикликаний надати інформацію про ідентифікатор елементу.
path	Путь	-	Шлях до цього віджету. Атрибут тільки для читання та надання вичерпної інформації про розташування елементу.
parent	Батько	-	Шлях до батьківського віджету. Атрибут тільки для читання та надання інформації про розташування предку від якого успадковано віджет.
owner	Власник	-	Власник та групи віджету, у вигляді "{власник}:{группа[,группа2,группаN]}", по замовченню "root:UI".
perm	Доступ	-	Права доступу до віджету, у вигляді "{користувач}{групи}{інші}" плюс ознака наслідування, що вмикає наслідування власника та його прав від вищестоящого віджету. Де "користувач", "групи" та "інші" це: "__" — немає доступу; "R_" — тільки читання; "RW" — читання та запис. По замовченню 01000 — наслідування.
root	Корінь	1	Ідентифікатор віджету-примітиву (базового елементу), який лежить у основі образу візуалізації віджету.
name	Ім'я	-	Ім'я елементу. Доступне до модифікації ім'я елементу.
dscr	Опис	-	Опис елементу. Текстове поле короткого опису.
en	Ввімкнено	5	Стан "Ввімкнено" елементу. Вимкнений елемент не відображається при виконані.
active	Активний	6	Стан "Активний" елементу. Активний елемент може отримувати фокус при виконанні, тобто — отримувати клавіатурні та інші події з подальшою їх обробкою.
geomX	Геометрія: x	7	Геометрія, координата 'x' положення елементу.
geomY	Геометрія: y	8	Геометрія, координата 'y' положення елементу.
geomW	Геометрія: ширина	9	Геометрія, ширина елементу.
geomH	Геометрія: висота	10	Геометрія, висота елементу.
geomXsc	Геометрія: x масштаб	13	Масштаб елемента по горизонталі.
geomYsc	Геометрія: y масштаб	14	Масштаб елемента по вертикалі.
geomZ	Геометрія: z	11	Геометрія, координата 'z' (рівень) елемента на кадрі. Також визначає порядок передачі фокусу між активними елементами.
geomMargin	Геометрія: відступ	12	Геометрія, поля-відступи елементу.
tipTool	Допомога: підказка	15	Текст короткої допомоги або підказки по даному елементу. Типово реалізується як спливаюча підказка, при утримані курсору миші над елементом.
tipStatus	Допомога: стан	16	Текст інформації про стан елементу або рекомендації до дії над елементом. Типово реалізується у вигляді повідомлення у рядку статусу, при утримувані курсору миші над елементом. * Модифікація даного атрибуту з сеансу кореневої сторінки здійснює запис повідомлення до рядку статусу вікна візуалізації сеансу.
contextMenu	Контекстне меню	17	Контекстне меню у вигляді переліку рядків: "{ItName}:{Signal}". Де: "ItName" — ім'я елементу; "Signal" — ім'я сигналу, що формується при обрані: "usr_{Signal}".
evProc	Обробка подій	-	Атрибут зберігання сценарію обробки подій безпосереднього управління користувацьким інтерфейсом. Сценарій представляє собою перелік команд інтерфейсу візуалізації, що генеруються при надходженні події (атрибут event). Пряма обробка подій для управління сторінками у вигляді: "{event}:{evSrc}:{com}:{prm}". Де: "event" — очікувана подія; "evSrc" — джерело події; "com" — команда сеансу: open, next, prev; "prm" — параметр команди, де використовується: pg_so — пряме ім'я бажаної сторінки, з префіксом; 1 — ім'я нової сторінки у загальному шляху, без префіксу; * — ім'я сторінки береться з ім'я попередньої сторінки; $ — вказує на місце, відносно якого відкривається сторінка. Приклади: ws_BtPress:/prev:prev:/pg_so///$ ws_BtPress:/next:next:/pg_so///$ ws_BtPress:/go_mn:open:/pg_so//mn/ ws_BtPress:/go_graph:open:/pg_so/*/ggraph
Додаткові атрибути елементів, поміщених до проєкту у ролі сторінки.
pgOpen	Сторінка: відкрита	-	Ознака "Сторінка відкрита". * Модифікація з сеансу здійснює негайне відкриття/закриття даної сторінки, та для сторінок типу "Зв'язок" Ви маєте віддавати перевагу використанню функції uiCmd() користувацького API, для керування сторінками.
pgNoOpenProc	Сторінка: обробляти закритою	-	Ознака "Виконувати сторінку навіть якщо вона закрита".
pgOpenSrc	Сторінка: джерело відкриття	3	Повня адреса сторінки, що відкрила дану. * Запис/очищення адреси віджету (ініціатору відкриття), здійснює негайне відкриття/закриття сторінки. У випадку запису адреси, та виконання інших умов, здійснюється динамічне зв'язування поточного віджету з ініціатором. Але для сторінок типу "Зв'язок" Ви маєте віддавати перевагу використанню функції uiCmd() користувацького API, для керування сторінками.
pgGrp	Сторінка: група	4	Група сторінок. ПОРОЖНЯ та "main" група передбачають використання цієї сторінки як Кореневу-основну сторінку, тож така буде замінювати інші Кореневі-головні сторінки; група "fl" призначена для використання у зовнішніх вікнах, які передбачено для багаторазового одночасного відкриття та які не мають відстежуватися на дублікати; решта передбачено для включення у контейнери-бокси або одноразового одночасного відкриття, тож вони примусово перевіряються на дублікати, коли останнє відкривається, а попередні закриваються.
Додаткові атрибути режиму виконання — сеансу. (Віртуальні атрибути не доступні у процедурі віджету)
event	Події	-	Спеціальний атрибут збору подій віджету у переліку, поділеному новим рядком. Доступ до атрибуту захищено критичною секцією для запобігання втрати подій. Атрибут завжди доступний у процедурі віджету.
load	Завантаження	-1	Віртуальна команда групового завантаження даних.
focus	Фокус	-2	Спеціальний атрибут індикації факту отримання фокусу, активним віджетом. Атрибут цього віджету та вкладених віджетів доступний у процедурах віджету.
perm	Доступ	-3	Віртуальний атрибут прав активного користувача на перегляд та контроль над віджетом.

* — Спеціальна функція атрибуту віджета, виконувана у сеансі проєкту при користувацькій модифікації.

Рушій середовища візуалізації передбачає активацію атрибутів, специфічних до візуалізатору. Процес активації здійснюється при відкритті сеансу візуалізації проєкту та передбачає, у цьому проєкті: створення специфічного атрибуту з вказаними властивостями, якщо він відсутній, та активацію відстеження його модифікації рушієм середовища візуалізації, як для атрибутів формування образів примітивів. Для безпосереднього визначення такого атрибута можна також використовувати префікс ідентифікатору атрибуту "vs_", що швидше і виключає стадію активації. З переліком специфічних до візуалізатора атрибутів можна ознайомитися у документації відповідного візуалізатора.

4.12.1 Елементарна графічна фігура (ElFigure)

Примітив є основою відмальовки елементарних графічних фігур з різноманітною їх комбінацією у одному об'єкті. Враховуючи широкий спектр можливих фігур, які повинен підтримувати примітив, та, у цей-же час, бути достатньо простим у використанні та, по можливості, у реалізації, було вирішено обмежити перелік базових фігур, використаних для побудови результуючих графічних об'єктів, до таких: лінія, дуга, крива Без'є та заливка замкнених контурів. Ґрунтуючись вже на цих базових фігурах, можна будувати довільні фігури, комбінуючи базові. У рамках примітиву існує можливість завдання прозорості кольору у діапазоні [0...255], де '0' — повна прозорість.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елементарна фігура (ElFigure)"

Ідентифікатор	Ім'я	Номер	Значення
lineWdth	Лінія: ширина	20	Ширина лінії.
lineClr	Лінія: колір	21	Ім'я кольору у вигляді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
lineStyle	Лінія: стиль	22	Стиль лінії: суцільна, пунктир, точкова.
bordWdth	Границя: ширина	23	Ширина бордюру лінії. Нульова ширина вказує на відсутність бордюру.
bordClr	Границя: колір	24	Колір бордюру (деталі у атрибуті 21).
fillColor	Заповнення: колір	25	Колір заливки (деталі у атрибуті 21).
fillImg	Заповнення: зображення	26	Ім'я зображення у вигляді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
orient	Кут повороту	28	Кут повороту вмісту виджета.
mirror	Віддзеркалення	29	Віддзеркалення вмісту віджету, наразі обмежене.
elLst	Перелік елементів	27	Перелік графічних елементів у форматі: Лінія. Загальна форма запису у переліку, для статичних та динамічних параметрів (можуть змішуватися): "line:({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "line:{p1}:{p2}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" Дуга. Загальна форма запису у переліку, для статичних та динамічних параметрів (можуть змішуватися): "arc:({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "arc:{p1}:{p2}:{p3}:{p4}:{p5}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" p1, p2 — початкова та кінцева точка еліптичної дуги, відповідно; p3 — центр дуги; p4 — перший радіус; p5 — другий радіус. Крива Без'є. Загальна форма запису у переліку, для статичних та динамічних параметрів (можуть змішуватися): "bezier:({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "bezier:{p1}:{p2}:{p3}:{p4}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" Заливка. Загальна форма запису у переліку, для статичних та динамічних параметрів (можуть змішуватися): "fill:({x}\|{y}):({x}\|{y}):...:({x}\|{y})[:{fill_clr}[:{fill_img}]]" "fill:{p1}:{p2}:...:{pN}[:c{n}[:i{n}]]" Де: x, y — пряма точка (x,y), координати у пікселях з плаваючою точкою; p1 ... pN — динамічна точка 1...N; width, bord_w — пряма ширина лінії та бордюру у пікселях з плаваючою точкою; w{n} — динамічна ширина 'n'; color, bord_clr, fill_clr — прямий колір лінії, бордюру та заповнення, у вигляді назви або 32-бітного коду з альфа: {ім'я}[-{AAA}], #RRGGBB-AAA; c{n} — динамічний колір 'n'; line_stl — прямий стиль лінії: 0-Суцільна, 1-Пунктирна, 2-Точкова; s{n} — динамічний стиль 'n'; fill_img — пряме зображення заповнення у виді "[{src}%3A]{name}", де: "src" — джерело зображення: file — безпосередньо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. i{n} — динамічне зображення заповнення 'n'. Наприклад: line:(50\|25):(90.5\|25):2:yellow:3:green:2 arc:(25\|50):(25\|50):1:4:(25\|50)::#000000-0 fill:(25\|50):(25\|50):c2:i2 fill:(50\|25):(90.5\|25):(90\|50):(50\|50):#d3d3d3:h_31
Атрибути кожної точки з переліку графічних фігур elLst
p{n}x	Точка {n}:x	30+n*6	Координата 'x' точки n.
p{n}y	Точка {n}:y	30+n*6+1	Координата 'y' точки n.
w{n}	Ширина {n}	30+n*6+2	Ширина n.
с{n}	Колір {n}	30+n*6+3	Колір n (деталі у атрибуті 21).
i{n}	Зображення {n}	30+n*6+4	Зображення n (деталі у атрибуті 26).
s{n}	Стиль {n}	30+n*6+5	Стиль n.

4.12.2 Елемент форми (FormEl)

Примітив, призначений для надання, у розпорядження користувача, стандартних елементів форми. Загальний перелік атрибутів залежить від типу елементу.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент форми (FormEl)"

Ідентифікатор	Ім'я	Номер	Значення
elType	Тип елементу	20	Тип елементу, від значення якого залежить перелік додаткових атрибутів: Рядок редагування (0) Редактор тексту (1) Прапорець (2) Кнопка (3) Вибір з переліку (ComboBox) (4) Перелік (5) Дерево (8) Таблиця (9) Слайдер (6) Стрічка гортання (7)
Рядок редагування:
value	Значення	21	Вміст рядку.
view	Вид	22	Вид рядка редагування: Текст (0) Комбо Бокс (1) Ціле (2) Реальне (3) Час (4) Дата (5) Дата та час (6) Пароль (7)
cfg	Конфігурація	23	Конфігурація рядку. Формат значення даного поля для різних видів рядка: Текст — конфігурація форматованого воду за шаблоном з параметрами (підтримується тільки Qt у UI.Vision): A — Потрібно ASCII алфавітний символ, [A-Za-z]. a — Дозволено, але не обов'язково, ASCII алфавітний символ. N — Потрібно ASCII алфавітно-цифровий символ, [A-Za-z0-9]. n — Дозволено, але не обов'язково, ASCII алфавітно-цифровий символ. X — Потрібно будь-який символ. x — Дозволено, але не обов'язково, будь-який символ. 9 — Необхідно ASCII цифру, [0-9]. 0 — Дозволено, але не обов'язково, ASCII цифру. D — Необхідно ASCII цифру, [1-9]. d — Дозволено, але не обов'язково, ASCII цифру. # — Дозволено, але не обов'язково, ASCII цифру або знаки плюс/мінус. H — Необхідно символ шістнадцяткового числа, [A-Fa-f0-9]. h — Дозволено, але не обов'язково, символ шістнадцяткового числа. B — Необхідно бінарний символ, [0-1]. b — Дозволено, але не обов'язково, бінарний символ. > — Всі наступні алфавітні символи у верхньому регістрі. < — Всі наступні алфавітні символи у нижньому регістрі. ! — Виключення перетворення регістру. \\ — Використовуйте у роздільниках, для екранування спеціальних символів, які перелічено. Комбобокс — перелік значень редагованого комбо-боксу, за рядками. Ціле — значення цілого числа у формі: "{Мінімум}:{Максимум}:{КрокЗміни}:{Префікс}:{Суфікс}". Реальне — значення реального числа в формі: "{Мінімум}:{Максимум}:{КрокЗміни}:{Префікс}:{Суфікс}:{ЗнаківПісляКрапки}". Час, Дата, Дата та час — формувати дату за шаблоном з параметрами: d — номер дня (1-31); dd — номер дня (01-31); ddd — скорочене найменування дня ("Mon" ... "Sun"); dddd — повне найменування дня ("Monday" ... "Sunday"); M — номер місяця (1-12); MM — номер місяця (01-12); MMM — скорочене ім'я місяця ("Jan" ... "Dec"); MMMM — повне ім'я місяця ("January" ... "December"); yy — останні дві цифри року; yyyy — рік повністю; h — час (0-23); hh — час (00-23); m — хвилини (0-59); mm — хвилини (00-59); s — секунди (0-59); ss — секунди (00-59); AP,ap — відображати AM/PM або am/pm.
confirm	Підтверджувати	24	Включення режиму підтвердження.
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}", де: "family" — сімейство шрифту, для пробілів використовуйте символ '_', на кшталт: "Arial", "Courier", "Times_New_Roman"; "size" — розмір шрифту у пікселях; "bold" — підсилення шрифту (0 або 1); "italic" — нахиленість шрифту (0 або 1); "underline" — підкреслення шрифту (0 або 1); "strike" — перекреслення шрифту (0 або 1). Приклади: "Arial 10 1 0 0 0" — Arial шрифт розміром 10 пікселів та підсилений.
Редактор тексту:
value	Значення	21	Вміст редактору.
wordWrap	Перенесення слів	22	Автоматичний перенесення тексту за словами.
confirm	Підтверджувати	24	Включення режиму підтвердження.
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
Прапорець:
name	Ім'я	26	Ім'я/мітка прапорця.
value	Значення	21	Значення прапорця.
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
Кнопка:
name	Ім'я	26	Ім'я-надпис на кнопці. Допустимі символи '\n' для можливості вводу багаторядних надписів.
value	Значення	21	Значення, відрізняється для різних режимів: "Стандарт" — параметри повтору подій при утримані {затримка}-{інтервал}, час у мілісекундах; "Перемикач" — значення перемикача; "Меню" — перелік адрес елементів меню виду /grp1/grp2/item1; "Завантаження" — рядок опису {ШаблонФайлів}\|{Заголовок}\|{ФайлПоЗамовчТаЗав}\|{ФайлMime} та вміст завантаженого файлу із наступного рядка. Шаблон файлів у вигляді "Зображення (.png .xpm .jpg);;CSV-файл (.csv)". "Збереження" — рядок опису {ШаблонФайлів}\|{Заголовок}\|{ФайлПоЗамовч}\|{ФайлMime} та вміст файлу до збереження із наступного рядка. Шаблон файлів як і вище.
img	Зображення	22	Зображення на кнопці. Ім'я зображення у вигляді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
color	Колір	23	Колір кнопки. Ім'я кольору у вигляді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
colorText	Колір: текст	27	Колір тексту (деталі вище).
mode	Режим	24	Режим роботи кнопки: "Стандарт" — звичайна кнопка з можливістю повтору подій при утримані, параметри у "value"; "Перемикач" — кнопка з фіксацією, значення у "value"; "Меню" — відкриття меню за натиском, перелік елементів у "value"; "Завантаження" — організація користувацького завантаження невеликих файлів через інтерфейс візуалізації; за натиском кнопки, у цьому режимі, відкривається діалог вибору файлу завантаження, а вміст обраного файлу завантажується до атрибуту "value"; "Збереження" — організація користувацького збереження невеликих файлів через інтерфейс візуалізації; при запису вмісту файлу до атрибуту "value" користувачу буде відкрито діалог обрання/вказання файлу для збереження, після обрання, вміст атрибуту "value" збережеться до файлу, а "value" очиститься.
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
Список:
value	Значення	21	Поточне значення списку.
items	Елементи	22	Перелік елементів списку.
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
mult	Множинний вибір	23	Дозволяти вибір множини елементів списку.
Вибір зі списку, Дерево:
value	Значення	21	Поточне значення переліку.
items	Елементи	22	Перелік елементів списку або ієрархічних елементів дерева у вигляді шляху "/{КАТ}/{КАТ}/{ЕЛЕМ}".
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
Таблиця:
set	Значення встановлення	23	Значення редагування клітинки таблиці з адресою у події "ws_TableEdit_{colN}_{rowN}".
value	Значення	21	Адреса обраного елементу. Зміна супроводжується подією "ws_TableChangeSel". Формат адреси залежить від режиму обрання таблиці: "Клітинка" — адреса клітинки у форматі "{row}:{col}". "Рядок", "Стовпчик" — номер рядка-стовпчика або вміст клітинки ключа рядка-стовпчика, вказаного атрибутом "keyID".
items	Елементи	22	Структура та вміст таблиці у вигляді XML: <tbl> <h><s>{Заголовок1}</s><s>{Заголовок2}</s></h> <r><s>{Рядок1Стовпчик1Рядок}</s><i>{Рядок1Стовпчик2Ціле}</i></r> <r><b>{Рядок2Стовпчик1Логічне}</b><r>{Рядок2Стовпчик2Реальне}</r></r> </tbl> Теги: "tbl" — Таблиця, властивості таблиці загалом: "sel" — режим обрання-виділення елементів таблиці: "row" — за рядками, "col" — за стовпчиками, "cell" — клітинками (по замовченню); "keyID" — номер ключового рядка-стовпчика, для отримання значення вибору; "colsWdthFit" — підлаштовувати розмір стовпчиків, розмір яких не фіксовано, під заповнення всієї ширини таблиці; "hHdrVis", "vHdrVis" — встановлення видимості горизонтального, вертикального заголовків; "sortEn" — включення прямого сортування за стовпчиками. "h" — Рядок заголовків, можливі атрибути тегів клітинок заголовку, для стовпчика загалом: "width" — ширина стовпчика, у пікселях або відсотках (10%); "edit" — можливість редагування (0 або 1) клітинок стовпчика, по замовченню — ні (0); "color" — колір стовпчика, загалом, у вигляді ім'я кольору або його коду; "colorText" — колір тексту стовпчика, загалом, у вигляді ім'я кольору або його коду; "font" — шрифт тексту стовпчика, загалом, у вигляді типового рядка OpenSCADA; "prec" — точність значень клітинок реального типу у стовпчику; "sort" — сортування за даним стовпчиком [0 — по зростанню-типово; 1 — по убуванню]; "align" — вирівнювання стовпчика щодо: "left", "right" та "center". "r" — Рядок значень, можливі атрибути тегів клітинок заголовку, для рядка загалом: "color" — колір рядку, загалом, у вигляді ім'я кольору або його коду; "colorText" — колір тексту рядка, загалом, у вигляді ім'я кольору або його коду; "font" — шрифт тексту рядка, загалом, у вигляді типового рядка OpenSCADA; "prec" — точність значень клітинок реального типу у рядку. "s", "t", "i", "r", "b" — клітинки типів даних: "Рядок", "Текст", "Ціле", "Реальне" та "Логічне". Можливі атрибути: "color" — колір клітинки; "colorText" — колір тексту клітинки, у вигляді ім'я кольору або його коду; "prec" — точність значень клітинки реального типу; "font" — шрифт тексту клітинки, у вигляді типового рядка OpenSCADA; "img" — зображення клітинки, у вигляді "[{src}:]{name}", деталі вище; "edit" — можливість редагування (0 або 1) клітинки, по замовченню — немає (0); "align" — вирівнювання клітинки щодо: "left", "right" та "center".
font	Шрифт	25	Ім'я шрифту у вигляді "{family} {size} {bold} {italic} {underline} {strike}" (деталі вище).
Слайдер та стрічка гортання:
value	Значення	21	Положення слайдеру.
cfg	Конфігурація	22	Конфігурація слайдеру у форматі: "{ВертОрієнт}:{Мінімум}:{Максимум}:{ОдинКрок}:{СторКрок}". Де: "ВертОрієнт" — ознака вертикальної орієнтації (0 або 1), по замовченню орієнтація горизонтальна; "Мінімум" — мінімальне значення; "Максимум" — максимальне значення; "ОдинКрок" — розмір одного кроку; "СторКрок" — розмір сторінкового кроку.

4.12.3 Елемент тексту (Text)

Даний примітив призначено для виводу простого та HTML тексту, що використовується у ролі міток та різних підписів. З метою створення декоративних оформлень, примітив підтримує обведення тексту рамкою.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент тексту (Text)"

Ідентифікатор	Ім'я	Номер	Значення
backColor	Фон: колір	20	Фоновий колір. Ім'я кольору у виді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
backImg	Фон: зображення	21	Фонове зображення. Ім'я зображення у виді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
bordWidth	Границя: ширина	22	Ширина бордюру.
bordColor	Границя: колір	23	Колір бордюру (детальніше у атрибуті 20).
bordStyle	Границя: стиль	24	Стиль бордюру: "Немає" (0), "Точковий" (1), "Пунктирний" (2), "Суцільний" (3), "Подвійний" (4), "Канавка" (5), "Кромка" (6), "Втиснутий" (7), "Виступаючий" (8).
font	Шрифт	25	Ім'я шрифту у виді "{family} {size} {bold} {italic} {underline} {strike}", де: "family" — сімейство шрифту, для пробілів використовуйте символ '_', на кшталт: "Arial", "Courier", "Times_New_Roman"; "size" — розмір шрифту у пікселях; "bold" — підсилення шрифту (0 або 1); "italic" — нахиленість шрифту (0 або 1); "underline" — підкреслення шрифту (0 або 1); "strike" — перекреслення шрифту (0 або 1). Приклади: "Arial 10 1 0 0 0" — Arial шрифт розміром 10 пікселів та підсилений.
color	Колір	26	Колір тексту (детальніше у атрибуті 20).
orient	Кут повороту	27	Орієнтація тексту, кут повороту.
wordWrap	Перенесення слів	28	Автоматичне перенесення тексту за словами.
alignment	Вирівнювання	29	Вирівнювання тексту: "Зверху ліворуч" (0), "Зверху праворуч" (1), "Зверху у центрі" (2), "Зверху по ширині" (3), "Знизу ліворуч" (4), "Знизу праворуч" (5), "Знизу у центрі" (6), "Знизу по ширині" (7), "У центрі ліворуч" (8), "У центрі праворуч" (9), "У центрі" (10), "У центрі по ширині" (11).
inHtml	В HTML	31	Відображення та підтримка вмісту аргументу text у HTML.
text	Текст	30	Значення тексту. Використовуйте "%{x}" для розташування значення аргументу "x" (від 1).
numbArg	Кількість аргументів	40	Кількість аргументів.
Атрибути аргументів
arg{x}val	Аргумент {x}: значення	50+10*x	Значення аргументу x.
arg{x}tp	Аргумент {x}: тип	50+10*x+1	Тип аргументу x: "Цілий" (0), "Реальний" (1), "Рядок" (2).
arg{x}cfg	Аргумент {x}: конфігурація	50+10*x+2	Конфігурація аргументу x: "Рядок": {len} — ширина рядка; "Реальний": {wdth};{form};{prec} — ширина, форма ('g', 'e', 'f') та точність значення; "Цілий": {len} — ширина значення.

4.12.4 Елемент відображення медіа-матеріалів (Media)

Даний примітив призначено для програвання різних медіа-матеріалів, починаючи від простих зображень та закінчуючи повноцінними аудіо та відео потоками.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент відображення медіа-матеріалів (Media)"

Ідентифікатор	Ім'я	Номер	Значення
backColor	Фон: колір	20	Фоновий колір. Ім'я кольору у виді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
backImg	Фон: зображення	21	Фонове зображення. Ім'я зображення у виді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
bordWidth	Границя: ширина	22	Ширина бордюру.
bordColor	Границя: колір	23	Колір бордюру (детальніше у атрибуті 20).
bordStyle	Границя: стиль	24	Стиль бордюру: "Немає", "Точковий", "Пунктирний", "Суцільний", "Подвійний", "Канавка", "Кромка", "Втиснутий", "Виступаючий".
src	Джерело	25	Ім'я джерела медіа у виді "[{src}:]{name}", де: "src" — джерело: file — прямо з локального, візуалізатор та рущій, файлу за шляхом; res — з таблиці ресурсів БД; data — безпосередньо дані у формі "data:{mime}\n{base64}"; stream — URL потоку програвання відео або аудіо. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:workMedia" — з таблиці ресурсів БД для ідентифікатору "workMedia"; "workMedia" — як і попередній; "file:/var/tmp/workMedia.mng" — з локального файлу за шляхом "/var/tmp/workMedia.mng"; "stream:http://localhost.localhost:5050" — програвання відео або аудіо з URL.
type	Тип	27	Тип медіа: "Зображення" — растрове або векторне (може не підтримуватися) зображення, на кшталт: PNG, JPEG, GIF, SVG; "Анімація" — просте анімоване зображення, на кшталт: GIF, MNG; "Відео" — повне відео або потік, на кшталт: OGM, AVI, MKV, MPG, MP4; "Аудіо" — просто аудіо або потік, на кшталт: OGG, MP3, WAV.
areas	Області карти	28	Кількість активних областей.
Атрибути зображення (Image)
fit	Заповнювати віджет	26	Ознака вписування вмісту у розмір віджету.
keepAspect	Зберігати співвідношення за вписування	35	Ознака збереження співвідношення сторін зображення при вписувані у повні розміри віджету.
Атрибути анімації-відеоролику (Animation)
fit	Заповнювати віджет	26	Ознака вписування вмісту у розмір віджету.
speed	Швидкість програвання	29	Швидкість програвання, у відсотках від оригінальної швидкості. Якщо значення менше або дорівнює 1% то програвання припиняється.
Атрибути повноформатного відео (Full video)
play	Грати	29	Відео/аудіо — "Грати".
roll	Завертати програвання	30	Повторення програвання по завершенню.
pause	Пауза	31	Призупиняти програвання.
size	Розмір	32	Загальний розмір відео, у мілісекундах.
seek	Положення	33	Позиція програвання відео, у мілісекундах.
volume	Гучність	34	Гучність звуку [0...100].
Активні області
area{x}shp	Область {x}: образ	40+3*x	Вид області x: "Квадрат", "Полілінія", "Коло".
area{x}coord	Область {x}: координати	40+3*x+1	Координати області x, через кому йдуть координати: "x1,y1,x2,y2,xN,yN".
area{x}title	Область {x}: заголовок	40+3*x+2	Заголовок області x.

4.12.5 Елемент побудови діаграм (Diagram)

Цей примітив призначено для побудови різних діаграм у часі, включаючи графіки-тренди відображення поточного процесу та архівних даних. Реалізовано наступні типи діаграм:

"Графік-тренд" — будує графік значень параметру у часі.
"Спектр" — будує частотний спектр із значень параметрів. Вікно даних частотного спектру формується виходячи із розміру віджету по горизонталі, у пікселях, та доступних даних параметрів, накладених на ґратку горизонтального розміру. У зв'язку з цим, мінімальна виділювана частота визначається значенням атрибуту "tSize" — "1/tSize", а максимальна, половинною шириною графіка у пікселях помноженою на мінімальну частоту "width/(2*tSize)".
"XY" — будує двомірний графік значень параметрів, парами на графік, де парні по осі Y (0,2,4...) та непарні по осі X (1,3,5...). Вказаний діапазон часу даних використовується у отримані значень параметрів осі X та Y, з подальшим зображенням.

Для всіх типів діаграм можливе визначення, у якості джерела даних:

параметру підсистеми "Збір Даних";
архіву значень;
прямого блоку даних користувача.

Підтримується режим слідкування за поточними значеннями та значеннями з архіву, а також, можлива побудова графіків параметрів, що не мають архіву значень, шляхом накопичення поточних значень у буфері діаграми та тільки на момент активного відображення цієї діаграми.

Процес доступу до архівних даних оптимізовано шляхом введення проміжного буферу відображення, а також, упаковки трафіку даних при запиті, шляхом приведення даних до якості достатньої для відображення.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент побудови діаграм (Diagram)"

Ідентифікатор	Ім'я	Номер	Значення
backColor	Фон: колір	20	Фоновий колір. Ім'я кольору у виді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
backImg	Фон: зображення	21	Фонове зображення. Ім'я зображення у виді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
bordWidth	Границя: ширина	22	Ширина бордюру.
bordColor	Границя: колір	23	Колір бордюру (детальніше у атрибуті 20).
bordStyle	Границя: стиль	24	Стиль бордюру: "Немає", "Точковий", "Пунктирний", "Суцільний", "Подвійний", "Канавка", "Кромка", "Втиснутий", "Виступаючий".
trcPer	Період стеження, секунд	25	Режим та періодичність стеження.
type	Тип	26	Тип діаграми: "Графік", "Спектр", "XY".
Атрибути, загальні для всіх типів
tSek	Час: секунди	27	Поточний час, секунд.
tUSek	Час: мікросекунди	28	Поточний час, мікросекунди.
tSize	Розмір, секунди	29	Розмір даних, секунди.
curSek	Курсор: секунди	30	Положення курсору, секунди.
curUSek	Курсор: мікросекунди	31	Положення курсору, мікросекунди.
curColor	Курсор: колір	32	Колір курсору.
sclColor	Шкала: колір	33	Колір шкали-решітки (детальніше у атрибуті 20).
sclHor	Шкала: горизонтальна	34	Режим горизонтальної шкали-решітки: "Не зображувати", "Ґратка", "Маркери", "Ґратка та маркери", "Ґратка (лог)", "Маркери (лог)", "Ґратка та маркери (лог)".
sclHorScl	Шкала: гориз. масштаб (%)	44	Горизонтальний масштаб графіку у відсотках, виключно для типу "XY".
sclHorSclOff	Шкала: зміщ. гориз. масштабу (%)	45	Зміщення горизонтального масштабу у відсотках, виключно для типу "XY".
sclVer	Шкала: вертикальна	35	Режим вертикальної шкали-решітки: "Не зображувати", "Ґратка", "Маркери", "Ґратка та маркери", "Ґратка (лог)", "Маркери (лог)", "Ґратка та маркери (лог)".
sclVerScl	Шкала: верт. масштаб (%)	40	Вертикальний масштаб графіку у відсотках.
sclVerSclOff	Шкала: зміщ. верт. масштабу (%)	41	Зміщення вертикального масштабу у відсотках.
sclMarkColor	Шкала: Маркери: колір	36	Колір маркерів шкали-решітки (детальніше у атрибуті 20).
sclMarkFont	Шкала: Маркери: шрифт	37	Шрифт маркерів шкали-решітки. Ім'я шрифту у виді "{family} {size} {bold} {italic} {underline} {strike}", де: "family" — сімейство шрифту, для пробілів використовуйте символ '_', на кшталт: "Arial", "Courier", "Times_New_Roman"; "size" — розмір шрифту у пікселях; "bold" — підсилення шрифту (0 або 1); "italic" — нахиленість шрифту (0 або 1); "underline" — підкреслення шрифту (0 або 1); "strike" — перекреслення шрифту (0 або 1). Приклади: "Arial 10 1 0 0 0" — Arial шрифт розміром 10 пікселів та підсилений.
valArch	Архіватор значень	38	Архіватор значень у вигляді "{МодульАрхівів}.{IdАрхіватору}".
valsForPix	Значень на піксель	42	Кількість значень на піксель. Збільшити для розширення точності експорту на великих інтервалах часу.
parNum	Кількість параметрів	39	Кількість параметрів, що відображаються на одному тренді.
Атрибути типу: "Графік"
sclHorPer	Шкала: розмір гор. ґратки, секунди	43	Фіксований період ґратки горизонтальної шкали — вимикає автоматичне обчислення періоду ґратки. Активується якщо кількість періодів на загальний розмір більш двох та розмір одного періоду не менше 15 пікселів.
Індивідуальні атрибути параметрів
prm{X}addr	Параметр {X}: адреса	50+10*{X}	Повна адреса до атрибуту параметру X DAQ або архіву. Підтримується пряме встановлення даних за префіксом: "data:{XMLNodeData}" — зображення з прямо встановлених даних; "line:{значення}" — зображення горизонтальної лінії за значенням, не має сенсу для типу "XY". Приклад: "/DAQ/System/AutoDA/MemInfo/use" — адреса до атрибуту "use" параметру "MemInfo" об'єкту контролера "AutoDA" DAQ модуля "System"; "/Archive/va_CPULoad_load" — адреса до архіву "CPULoad_load"; "data:<d s="1" aprox="1" tm="1369465209" tm_grnd="1369465200" per="1"> 0 3.14 1 3.141 5 3.1415</d>" — 10 секунд даних з періодом 1 секунда від "25.05.2013 10:00:00"; можна не вказувати "tm" та "tm_grnd", у результаті чого буде підставлено значення діапазону діаграми, також, встановленням атрибуту "s", можна вказати на час у секундах; "aprox" — апроксимувати перехід від однієї точки до іншої замість підставки попереднього значення у всі точки періодичності від упаковки; "line:3.14159265" — горизонтальна лінія за значенням "3.14159265".
prm{X}bordL	Параметр {X}: границя відображ.: нижня	50+10*{X}+1	Нижня границя значень параметру X.
prm{X}bordU	Параметр {X}: границя відображ.: верхня	50+10*{X}+2	Верхня границя значень параметру X.
prm{X}color	Параметр {X}: колір	50+10*{X}+3	Колір відображення графіку параметру X (детальніше у атрибуті 20).
prm{X}width	Параметр {X}: ширина	50+10*{X}+6	Ширина лінії графіку параметра X, у пікселях.
prm{X}scl	Параметр {X}: шкала	50+10*{X}+5	Режим окремої вертикальної шкали параметру X: "Глобально", "Маркери", "Ґратка та маркери", "Маркери (лог)", "Ґратка та маркери (лог)".
prm{X}val	Параметр {X}: значення	50+10*{X}+4	Значення параметру X під курсором, або на поточний час, для типа "XY".
prm{X}prop	Параметр {X}: властивості	50+10*{X}+7	Властивості реального архіву у вигляді "{BegArh}:{EndArh}:{DataPeriod}", де "BegArh", "EndArh", "DataPeriod" — початок, кінець та період даних архіву, у секундах, у реальному представлені, безпосередньо до мікросекунд (1e-6).

4.12.6 Елемент побудови протоколів на основі архівів повідомлень (Protocol)

Цей примітив призначено для візуалізації даних архіву повідомлень шляхом формування протоколів з різними способами візуалізації, починаючи від статичного сканувального перегляду та закінчуючи динамічним стеженням.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент побудови протоколів на основі архівів повідомлень (Protocol)"

Ідентифікатор	Ім'я	Номер	Значення
backColor	Фон: колір	20	Фоновий колір. Ім'я кольору у виді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
backImg	Фон: зображення	21	Фонове зображення. Ім'я зображення у виді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
font	Шрифт	22	Ім'я шрифту у виді "{family} {size} {bold} {italic} {underline} {strike}", де: "family" — сімейство шрифту, для пробілів використовуйте символ '_', на кшталт: "Arial", "Courier", "Times_New_Roman"; "size" — розмір шрифту у пікселях; "bold" — підсилення шрифту (0 або 1); "italic" — нахиленість шрифту (0 або 1); "underline" — підкреслення шрифту (0 або 1); "strike" — перекреслення шрифту (0 або 1). Приклади: "Arial 10 1 0 0 0" — Arial шрифт розміром 10 пікселів та підсилений.
headVis	Заголовок видимий	23	Видимість заголовку таблиці.
time	Час, секунди	24	Поточний час, секунди.
tSize	Розмір, секунди	25	Розмір запиту даних, секунди. Встановіть значення у '0' для отримання всіх порушень, для "lev" < 0.
trcPer	Період стеження, секунди	26	Режим та періодичність стеження.
arch	Архіватор	27	Архіватор повідомлень у вигляді "{МодульАрхівів}.{IdАрхіватору}".
tmpl	Шаблон	28	Шаблон категорії або регулярний вираз "/{re}/". Для шаблона зарезервовано символи: '*' — множина будь-яких, група символів; '?' — будь-який, один символ; '\\' — використовуйте для екранування спеціальних символів.
lev	Рівень	29	Рівень повідомлень. Встановіть значення < 0 для отримання поточних порушень.
viewOrd	Порядок відображення	30	Порядок відображення: "За часом", "За рівнем", "За категорією", "За повідомленням", "За часом (обернений)", "За рівнем (обернений)", "За категорією (обернений)", "За повідомленням (обернений)".
col	Показати стовпчики	31	Перелік видимих та порядок стовпчиків, поділених символом ';'. Передбачаються стовпчики: "pos" — номер рядку; "tm" — дата та час повідомлення; "utm" — мікросекундна частина часу повідомлення; "lev" — рівень повідомлення; "cat" — категорія повідомлення; "mess" — текст повідомлення.
itProp	Властивості елементу	32	Кількість властивостей елементу.
Індивідуальні атрибути властивостей елемента
it{X}lev	Елемент {X}: рівень	40+5*{X}	Критерій: рівень елементу X більш або дорівнює вказаному.
it{X}tmpl	Елемент {X}: шаблону	40+5*{X}+1	Критерій: шаблон категорії елементу X (детальніше у атрибуті 28).
it{X}fnt	Елемент {X}: шрифт	40+5*{X}+2	Шрифт елементу X (детальніше у атрибуті 22).
it{X}сolor	Елемент {X}: кольору	40+5*{X}+3	Колір елементу X (детальніше у атрибуті 20).

4.12.7 Елемент формування звітної документації (Document)

Примітив призначено для формування звітної, оперативної та іншої документації на основі шаблонів документів.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Елемент формування звітної документації (Document)"

Ідентифікатор	Ім'я	Номер	Значення
style	CSS	20	Правила CSS в рядках, виду "body { background-color:#818181; }".
tmpl	Шаблон	21	Шаблон документу у XHTML, починаючи з тегу "body" та включаючи процедурні вставки: <body docProcLang="JavaLikeCalc.JavaScript"> <h1>Значення<?dp return wCod+1.314;?></h1> </body>
doc	Документ	22	Фінальний документ у XHTML, починається з тегу "body".
font	Шрифт	26	Базовий шрифт тексту документа. Ім'я шрифту у виді "{family} {size} {bold} {italic} {underline} {strike}", де: "family" — сімейство шрифту, для пробілів використовуйте символ '_', на кшталт: "Arial", "Courier", "Times_New_Roman"; "size" — розмір шрифту у пікселях; "bold" — підсилення шрифту (0 або 1); "italic" — нахиленість шрифту (0 або 1); "underline" — підкреслення шрифту (0 або 1); "strike" — перекреслення шрифту (0 або 1). Приклади: "Arial 10 1 0 0 0" — Arial шрифт розміром 10 пікселів та підсилений.
bTime	Час: початок	24	Час початку документу, секунди.
time	Час: поточне	23	Час генерації документу, секунди. Записати час для генерації документа від цієї точки або нуль для перегенерації.
process	У процесі	27	Ознака процесу формування документу окремим потоком.
n	Розмір архіву	25	Кількість документів або глибина архіву.
Атрибути увімкненого режиму архівування
aCur	Архів: курсор: поточний	-	Позиція поточного документу у архіві. Запис значення <0 здійснює архівацію поточного документу.
vCur	Архів: курсор: вид	-	Поточний візуалізований документ архіву. Запис значення: -1 — вибір наступного документу; -2 — вибір попереднього документу.
aDoc	Архів: поточний документ	-	Поточний документ архіву у XHTML, починається з тегу "body".
aSize	Архів: розмір	-	Реальний розмір архіву документу.

Можливості примітиву "Документ":

Гнучке формування структури документу на основі мови гіпертекстової розмітки, що надає підтримку широких можливостей форматування документів.
Формування документів за командою або розкладом, що необхідно для формування звітної документації до архіву, з подальшим переглядом архіву.
Формування документів у режимі реального часу, для надання їх повністю динамічно та на основі архівів за вказаний час.
Використання атрибутів віджету для передачі у документ значень та адрес на архіви, що дозволяє використовувати віджет документу як шаблон, при формуванні звітів з іншими вхідними даними.

У основі будь-якого документу лежить XHTML-шаблон. XHTML-шаблон це тег "body" WEB-сторінки, що містить статику документу у стандарті XHTML 1.0 та елементи виконувальних інструкцій на мові користувацького програмування OpenSCADA, у вигляді <?dp {procedure} ?>. Результуючий документ формується шляхом виконання процедур та вставки їх результату у документ.

Джерелом значень виконуваних інструкцій є атрибути віджету цього примітиву, а також всі механізми мови користувацького програмування OpenSCADA. Атрибути можуть додаватися користувачем та лінкуватися на реальні атрибути параметрів або-ж бути автономними, значення яких будуть формуватися у процедурі віджету. У випадку зі злінкованими атрибутами, значення можуть вийматися з архіву-історії.

На рисунку зображено структурну схему віджету примітива "Документ". Згідно цієї структури, "Документ" містить: XHTML-шаблон, результатні документи та процедуру обробки даних. Джерелом даних процедури та результатних документів є атрибути віджету.

Рисунок. Структурна схема примітиву "Документ".

Передбачено роботу віджету у двох режимах: "Динамічний" та "Архівний". Відмінністю архівного режиму є наявність архіву визначеної глибини та атрибутів, що дозволяють керувати процесом архівування та перегляду вказаного документу у архіві.

Генерація документу завжди здійснюється у момент встановлення атрибуту часу time відносно встановленого раніш початкового часу документу у атрибуті bTime. При вимкненому архіві, результатний документ поміщається безпосередньо у атрибут doc. При увімкненому архіві, результатний документ поміщається до клітинки під курсором, атрибут aCur, а також у doc, якщо значення курсору архіву aCur та курсору візуалізованого документу vCur збігаються. Атрибути архівних курсорів передбачають декілька командних значень:

"aCur < 0" — переміщує курсор архіватору на наступну позицію, тим самим залишаючи попередній документ у архіві та очищаючи документ під курсором, якщо кільцевий архів замкнувся.
"vCur == -1" — вибір наступного документу для відображення, обраний документ копіюється до атрибуту doc.
"vCur == -2" — вибір попереднього документу для відображення, обраний документ копіюється до атрибуту doc.

Як було вказано вище, динаміка шаблону документа визначається вставками виконуваних інструкцій виду "<?dp {procedure} ?>". У процедурах можуть використовуватися однойменні атрибути віджету та функції користувацького інтерфейсу програмування OpenSCADA. Крім атрибутів віджету, зарезервовано спеціальні атрибути, дивись таблицю.

Таблиця. Спеціальні та зарезервовані елементи шаблону.

Ім'я	Призначення
Атрибути
rez	Атрибут результату виконання процедури, вміст якого поміщається у дерево документа.
lTime	Час останнього формування. Якщо документ формується вперше то lTime дорівнює bTime.
rTime	Містить час перебируваних значень, секунди, визначається всередині тегів з атрибутом "docRept".
rTimeU	Містить час перебируваних значень, мікросекунди, визначається всередині тегів з атрибутом "docRept".
rPer	Містить період перебору значень, атрибут "docRept".
mTime, mTimeU, mLev, mCat, mVal	Визначаються всередині тегів з атрибутом "docAMess" при розборі повідомлень архіву повідомлень: mTime — час повідомлення, секунди; mTimeU — час повідомлення, мікросекунди; mLev — рівень повідомлення; mCat — категорія повідомлення; mVal — значення повідомлення.
Спеціальні теги
Спеціальні атрибути стандартних тегів
body.docProcLang	Мова виконуваних процедур документу, по замовченню це "JavaLikeCalc.JavaScript".
*.docRept="1s"	Тег з указаним атрибутом розмножується, при формуванні, шляхом зсуву часу у атрибуті "rTime" на значення, вказане у даному атрибуті.
.docAMess="1:PLC"	Вказує на необхідність розмноження тегу з атрибутом, повідомленнями з архіву повідомлень за вказаний інтервал часу, згідно рівня "1" та шаблону запиту "PLC", за категорією повідомлення. У шаблоні запиту можуть вказуватися регулярні вирази у вигляді "/{re}/*". Для даного тегу, у процесі розмноження, визначаються атрибути: "mTime", "mTimeU", "mLev", "mCat" и "mVal".
*.docAMessArchs="ArchMod0.Archivator0[;ArchModN.ArchivatorN]"	Доповнює атрибут "*.docAMess" переліком архіваторів для читання повідомлень.
*.docRevers="1"	Вказує на інвертування порядку розмноження — останній нагорі.
*.docAppend="1"	Ознака необхідності додання результату виконання процедури до тегу процедури. Інакше результат виконання заміняє вміст тегу.
body.docTime	Час формування документу, використовується для встановлення атрибуту lTime при наступному формуванні документа. Не встановлюється користувачем!
table.export="1"	Ввімкнення можливості експорту вмісту вказаної таблиці у CSV-файл або інші табличні формати.

4.12.8 Контейнер (Box)

Примітив контейнеру, використовується для формування складених віджетів та/або сторінок користувацького інтерфейсу.

Таблиця. Набір додаткових властивостей/атрибутів примітиву "Контейнер (Box)"

Ідентифікатор	Ім'я	Номер	Значення
pgOpenSrc	Сторінка: джерело відкриття	3	Повна адреса сторінки, яка включена усередину даного контейнеру.
pgGrp	Сторінка: група	4	Група контейнеру включених сторінок. Лише сторінки у такій групі включатимуться до цього боксу як контейнеру.
backColor	Фон: колір	20	Фоновий колір. Ім'я кольору у виді "{color}[-{alpha}]", де: "color" — стандартне ім'я кольору або його числове представлення з трьох шістнадцяткових чисел окремих кольорів "#RRGGBB"; "alpha" — рівень альфа-каналу [0...255], де 0 — повністю прозорий. Приклади: "red" — суцільний червоний колір; "#FF0000" — суцільний червоний колір у цифровому коді; "red-127" — напівпрозорий червоний колір.
backImg	Фон: зображення	21	Фонове зображення. Ім'я зображення у виді "[{src}:]{name}", де: "src" — джерело зображення: file — прямо з локального файлу за шляхом; res — з таблиці ресурсів БД. "name" — шлях файлу або ідентифікатор ресурсу. Приклади: "res:backLogo" — з таблиці ресурсів БД для ідентифікатору "backLogo"; "backLogo" — як і попередній; "file:/var/tmp/backLogo.png" — з локального файлу за шляхом "/var/tmp/backLogo.png".
bordWidth	Границя: ширина	22	Ширина бордюру.
bordColor	Границя: колір	23	Колір бордюру (детальніше у атрибуті 20).
bordStyle	Границя: стиль	24	Стиль бордюру: "Немає", "Точковий", "Пунктирний", "Суцільний", "Подвійний", "Канавка", "Кромка", "Втиснутий", "Виступаючий".

4.13 Використання БД для зберігання бібліотек віджетів та проєктів

Зберігання даних віджетів, бібліотек віджетів та проєктів реалізовано у БД, доступних OpenSCADA. БД організовано за приналежністю даних до бібліотеки-проєкту. Тобто, окрема бібліотека-проєкт зберігається у окремій групі таблиць БД. Перелік бібліотек віджетів зберігається у індексній таблиці бібліотек з іменем "VCALibs" та структурою "Libs", а перелік проєктів у індексній таблиці "VCAPrjs" та структурою "Projs". Екземпляр цих таблиць створюється у кожній БД, де зберігаються дані цього модуля. До складу таблиць, що належать бібліотеці віджетів та проєкту, входять наступні:

"{DB_TBL}" — таблиця віджетів, що належать бібліотеці (структура "LibWigets"), або сторінок, що належать проєкту (структура "ProjPages");
"{DB_TBL}_io" — таблиця робочих властивостей віджетів та вкладених віджетів бібліотеки (структура "LibWidgetIO") або властивостей сторінок проєкту (структура "ProjPageIO");
"{DB_TBL}_uio" — таблиця користувацьких властивостей віджетів та вкладених віджетів бібліотеки (структура "LibWidgetUserIO") або користувацьких властивостей сторінок проєкту (структура "ProjPageUserIO");
"{DB_TBL}_incl" — таблиця віджетів, вкладених у віджети-контейнери, бібліотеки (структура "LibWidgetIncl") або проєкту (структура "ProjPageWIncl");
"{DB_TBL}_mime" — таблиця ресурсів бібліотеки та її віджетів (структура "LibWidgetMime"), або проєкту та його сторінок (структура "ProjMime");
"{DB_TBL}_stls" — таблиця значень стильових параметрів проєкту (структура "PrjStlsIO");
"{DB_TBL}_stl" — застаріла таблиця значень стильових параметрів проєкту (структура "PrjStlIO");
"{DB_TBL}_ses" — таблиця даних режиму виконання проєкту, тобто сеансів (структура "PrjSesIO").

{DB_TBL} наразі формується у вигляді "wlb_{ID}" для бібліотек та "prj_{ID}" для проєктів, а окреме поле DB_TBL таблиць "Libs", "Projs" застаріле і буде видалене у випуску OpenSCADA 1.0!

Проекції (структури) основних таблиць такі:

Libs(ID, NAME, DSCR, DB_TBL, ICO) — бібліотеки віджетів ID.

ID — ідентифікатор;

NAME — ім'я;

DSCR — опис;

DB_TBL (ЗАСТАРІЛЕ) — корінь таблиць БД з віджетами;

ICO — закодоване (Base64) зображення іконки бібліотеки.

LibWigets(ID, ICO, PARENT, PROC, PROC_PER, ATTRS, TIMESTAMP) — віджети ID бібліотеки.

ID — ідентифікатор;

ICO — закодоване (Base64) зображення іконки віджету;

PARENT — адреса віджету основи, у вигляді /wlb_originals/wdg_Box;

PROC — внутрішня процедура та мова процедури віджету;

PROC_PER — період обчислення процедури віджету;

ATTRS — перелік атрибутів віджету, модифікованих користувачем;

TIMESTAMP — мітка часу останньої модифікації.

LibWidgetIO(IDW, ID, IDC, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — робочі атрибути ID віджету IDW дочірнього віджету IDC.

IDW — ідентифікатор віджету;

ID — ідентифікатор атрибуту;

IDC — ідентифікатор дочірнього віджету;

IO_VAL — значення атрибуту;

SELF_FLG — внутрішні прапорці атрибутів;

CFG_TMPL — шаблон елементу конфігурації, заснованого на даному атрибуті;

CFG_VAL — значення елементу конфігурації (посилання, константа ...).

LibWidgetUserIO(IDW, ID, IDC, NAME, IO_TP, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — користувацькі атрибути ID віджету IDW дочірнього віджету IDC.

IDW — ідентифікатор віджету;

ID — ідентифікатор атрибуту;

IDC — ідентифікатор дочірнього віджету;

NAME — ім'я атрибуту;

IO_TP — тип та головні прапорці атрибуту;

IO_VAL — значення атрибуту;

SELF_FLG — внутрішні прапорці атрибуту;

CFG_TMPL — шаблон елементу конфігурації, заснованого на даному атрибуті;

CFG_VAL — значення елементу конфігурації (посилання, константа ...).

LibWidgetIncl(IDW, ID, PARENT, ATTRS) — включені у контейнер IDW віджети ID.

IDW — ідентифікатор віджету;

ID — ідентифікатор екземпляру вкладеного віджету;

PARENT — адреса віджету основи, у вигляді /wlb_originals/wdg_Box;

ATTRS — перелік атрибутів віджету, модифікованих користувачем.

LibWidgetMime(ID, MIME, DATA) — audio, video, media та інші ресурси віджетів ID бібліотеки.

ID — ідентифікатор ресурсу;

MIME — MIME ресурсу, у форматі — "{MIME};{Size}";

DATA — дані ресурсу, кодовані Base64.

Projs(ID, NAME, DSCR, DB_TBL, ICO, USER, GRP, PERMIT, PER, FLGS, STYLE) — проєкти ID інтерфейсу візуалізації.

ID — ідентифікатор проєкту;

NAME — ім'я проєкту;

DSCR — опис проєкту;

DB_TBL (ЗАСТАРІЛЕ) — корінь таблиць БД зі сторінками;

ICO — закодоване (Base64) зображення іконки проєкту;

USER — ім'я власника проєкту;

GRP — ім'я групи користувачів проєкту;

PERMIT — права доступу до проєкту;

PER — період обчислення проєкту, у мілісекундах;

FLGS — прапорці проєкту;

STYLE — типовий стиль проєкту.

ProjPages(OWNER, ID, ICO, PARENT, PROC, PROC_PER, FLGS, ATTRS, TIMESTAMP) — сторінки ID, що містяться у проєкті-сторінці OWNER.

OWNER — проєкт-сторінка — власник даної сторінки, у вигляді — "/AGLKS/so/1/gcadr";

ID — ідентифікатор сторінки;

ICO — закодоване (Base64) зображення іконки сторінки;

PARENT — адреса віджету основи, у вигляді /wlb_originals/wdg_Box;

PROC — внутрішня процедура та мова процедури сторінки;

PROC_PER — період обчислення процедури сторінки;

FLGS — прапорці типів сторінки;

ATTRS — перелік атрибутів сторінки, модифікованих користувачем;

TIMESTAMP — мітка часу останньої модифікації.

ProjPageIO(IDW, ID, IDC, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — робочі атрибути сторінок, структура фактично збігається з таблицею "LibWidgetIO".
ProjPageUserIO(IDW, ID, IDC, NAME, IO_TP, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — користувацькі атрибути сторінок, структура фактично збігається з таблицею "LibWidgetUserIO".
ProjPageWIncl(IDW, ID, PARENT, ATTRS) — віджети, включені на сторінки, структура фактично збігається з таблицею "LibWidgetIncl".
ProjMime(ID, MIME, DATA) — audio, video, media та інші ресурси сторінок проєктів, структура фактично збігається з таблицею "LibWidgetMime".
PrjStls(SID, ID, VAL) — значення VAL поля ID стилю SID проєкту.

IDS — ідентифікатор стилю;

ID — ідентифікатор поля стилю;

VAL — значення поля стилю.

PrjStl(ID, V_0, V_1, V_2, V_3, V_4, V_5, V_6, V_7, V_8, V_9) — значення поля стилю ID проєкту.

ID — ідентифікатор поля стилю;

V_{N} — значення поля стилю для стилю N.

ProjSess(IDW, ID, IO_VAL) — таблиця проєкту IDW для збереження даних сеансів, що виконують проєкт.

IDW — повний шлях елементу проєкту;

ID — атрибут елементу;

IO_VAL — значення атрибуту.

4.14 API користувацького програмування

API користувацького програмування рушія візуалізації безпосередньо представлено об'єктами OpenSCADA, що формують користувацький інтерфейс, а саме "Сеансом" та "Віджетами-сторінками". Для користувача ці об'єкти надають набір функцій управління:

Об'єктна модель користувача модуля VCAEngine.

Об'єкт "Сеанс" ( this.ownerSess() )

string user( ) — поточний користувач сеансу.
int alrmQuietance( int quit_tmpl, string wpath = "", bool ret = false ) — стишує порушення wpath з шаблоном quit_tmpl. Якщо wpath це порожній рядок то здійснюється глобальне стишення. У рядку wpath, через символ ';', може бути перелічено адреси декількох віджетів. При встановлені ret здійснюється повернення стишення.
int reqTm( ) — час останнього запиту у секундах від епохи 1.1.1970.
string reqUser( ) — користувач останнього запиту.
string reqLang( ) — мова останнього запиту.
int userActTm( ) — час останньої дії користувача у секундах від епохи 1.1.1970.
bool uiCmd( string cmd, string prm, string src ) — надсилає UI команду керування сторінками, як то: "open", "next", "prev"; детальніше дивиться у секції подій. Ця функція має бути пріоритетною для використання у керуванні сторінками перед прямим записом до атрибутів сторінок "pgOpen" та "pgOpenSrc", оскільки це єдиний метод коректної поводження з лінкованими сторінками.
int period( bool isReal = false ) — отримання періоду опрацювання сеансу, isReal для реального періоду.

Об'єкт "Віджет" (this)

TCntrNodeObj ownerSess( ) — об'єкт сеансу даного віджету.
TCntrNodeObj ownerPage( ) — об'єкт батьківської сторінки даного віджету.
TCntrNodeObj ownerWdg( bool base = false ) — об'єкт батьківського віджету даного віджету. При указанні base буде повернено й об'єкти сторінок.
TCntrNodeObj wdgAdd( string wid, string wname, string parent ) — додає віджет wid з ім'ям wname на основі бібліотечного віджету parent.

//Додає новий віджет на основі віджету текстового примітиву
nw = this.wdgAdd("nw", "Новий віджет", "/wlb_originals/wdg_Text");
nw.attrSet("geomX", 50).attrSet("geomY", 50);

bool wdgDel( string wid ) — видаляє віджет wid.
TCntrNodeObj wdgAt( string wid, bool byPath = false ) — підключається до дочірнього або глобального віджету, за посередництвом шляху byPath. У випадку глобального підключення можна використати абсолютний або відносний шлях до віджету. Точкою відліку абсолютної адреси виступає об'єкт кореня модуля "VCAEngine", а значить, першим елементом абсолютної адреси є ідентифікатор сеансу, який опускається. Відносна адреса бере відлік від поточного віджету. Спеціальним елементом відносної адреси є елемент вищестоящого вузла "..".
Array attrList() — перелік атрибутів віджету.
bool attrPresent( string attr ) — перевіряє атрибут віджета attr на факт присутності.
ElTp attr( string attr, bool fromSess = false ) — значення атрибуту віджету attr або з сеансу fromSess. Для відсутніх атрибутів повертає порожній рядок.
TCntrNodeObj attrSet( string attr, ElTp vl, bool toSess = false ) — встановлює значення vl у атрибут віджету attr або сеанс, для toSess. Повертає поточний об'єкт, для конкатенації функцій встановлення.
string link( string attr, bool prm = false ) — посилання атрибуту віджету attr. При встановленні prm запитує посилання групи атрибутів (параметр), представлене вказаним атрибутом.
string linkSet( string attr, string vl, bool prm = false ) — встановлює посилання атрибуту віджету attr. При встановленні prm здійснює встановлення посилання групи атрибутів (параметр), представленого вказаним атрибутом.

//Встановлює посилання восьмого тренду параметром
this.linkSet("el8.name", "prm:/LogicLev/experiment/Pi", true);

string {resource,mime}( string addr, string MIME = "" ) — ресурс об'єкту за адресою addr (пряме посилання на ресурс або атрибут віджету з цим посиланням) з типом MIME, з таблиці сеансу або джерела. Призначено для редагування ресурсу об'єкта та підставлення його у контексті сеансу, наприклад, зображень SVG.
int {resourceSet,mimeSet}( string addr, string data, string MIME = "" ) — встановлює ресурс об'єкту у data з типом MIME за адресою addr.
int messDebug( string mess ); int messInfo( string mess ); int messNote( string mess ); int messWarning( string mess ); int messErr( string mess ); int messCrit( string mess ); int messAlert( string mess ); int messEmerg( string mess ); — формує повідомлення програми mess з категорією — шлях до даного віджету.
int calcPer( int set = EVAL ) — отримання, та встановлення за set не EVAL, щодо актуального періоду обчислення-опрацювання. Зарезервовано наступні спеціальні значення:
- 0 — якщо бажаєте періодичного опрацювання сеансу;
- -1 — якщо бажаєте використати період опрацювання батьківського віджету/сторінки/проєкту каскадно;
- -2 — для цілковитого вимкнення періодичного опрацювання.
- -3 — відсутній період часу сеансу, отримання проєктного.

Об'єкт "Віджет", примітиву "Документ" (this)

string getArhDoc( int nDoc) — текст документу архіву на глибині nDoc (0-{aSize-1}).

Застаріле, але підтримуване, API представляється групою функцій безпосередньо у модулі рушія СВУ. Виклик цих функцій з процедури віджету може здійснюватися прямо за ідентифікатором, оскільки їх область імен визначається у контексті процедур віджетів.

Перелік віджетів (WdgList)
Опис: Повертає перелік віджетів, у контейнері віджетів, або дочірніх віджетів. Якщо встановлено pg, то повертається перелік сторінок проєктів та сеансу.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим	По замовчанню
list	Перелік	Рядок	Повернення
addr	Адреса	Рядок	Вхід
pg	Сторінки	Логічний	Вхід	0

Присутність вузла (NodePresent)
Опис: Перевірка вузла на присутність, включаючи віджети, атрибути та інше.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим	По замовченню
rez	Результат	Логічний	Повернення
addr	Адреса	Рядок	Вхід

Перелік атрибутів (AttrList)
Опис: Повертає перелік атрибутів віджету. Якщо встановлено noUser тоді повертаються тільки атрибути не користувача.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим	По замовченню
list	Перелік	Рядок	Повернення
addr	Адреса	Рядок	Вхід
noUser	Без користувацьких	Логічний	Вхід	1

Отримати атрибут (AttrGet)
Опис: Отримання значення атрибуту віджета. Запит може здійснюватися як указанням повної адреси атрибуту у addr, так і окремо: адресу віджету у addr та ідентифікатор атрибута у attr.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим
val	Значення	Рядок	Повернення
addr	Адреса	Рядок	Вхід
attr	Атрибут	Логічний	Вхід

Встановити атрибут (AttrSet)
Опис: Встановлення значення атрибуту віджета. Встановлення може здійснюватися як указанням повної адреси атрибуту у addr, так і окремо: адресу віджету у addr та ідентифікатор атрибута у attr.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим
addr	Адреса	Рядок	Вхід
val	Значення	Рядок	Вхід
attr	Атрибут	Логічний	Вхід

Користувач сеансу (SesUser)
Опис: Повертає користувача сеансу за шляхом віджета сеансу.
Параметри:

Ідентифікатор	Ім'я	Тип	Режим	По замовченню
user	Користувач	Рядок	Повернення
addr	Адреса	Рядок	Вхід

4.15 Сервісні команди-функції Інтерфейсу Управління

Сервісні функції — це інтерфейс доступу до OpenSCADA із зовнішніх систем посередництвом Інтерфейсу Управління. Цей механізм покладено в основу усього обміну всередині OpenSCADA, реалізованого шляхом слабких зв'язків та власного протоколу обміну OpenSCADA.

Загальні віджети

Отримання значень визначених або всіх візуальних атрибутів віджету

ЗАП: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr">{attributes}</get>

wAddr — локальна адреса віджету, на кшталт "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1";
attributes — лише запитані атрибути у тегах "el" із тільки одним атрибутом ідентифікатору "id"; можлива цілковита відсутність тегів атрибутів для запиту усіх наявних.

ВІДП: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr" rez="0">{attributes}</get>

attributes — опрацьовувані атрибути у тегах "el": <el id="{ID}" p="{pos}" act="{active}">{value}</el>
- ID — ідентифікатор атрибуту;
- pos — позиція-індекс атрибуту для стандартних;
- active — стан активності атрибуту, лише для прямого запиту;
- value — значення атрибуту.

<get path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/wdg_ElFigure1/%2fserv%2fattr" rez="0" user="roman">
  <el id="id">ElFigure1</el>
  <el id="path">/wlb_AGLKS/wdg_CM101/wdg_ElFigure1</el>
  <el id="parent">/wlb_originals/wdg_ElFigure</el>
  <el id="owner">root:UI</el>
  <el id="perm">948</el>
  <el id="root" p="1">ElFigure</el>
  <el id="name" />
  <el id="dscr" />
</get>

Встановлення групи значень визначених атрибутів віджетів

ЗАП[root-UI]: <set path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr">{attributes}</set>

wAddr — локальна адреса віджету у модулі, на кшталт "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1";
attributes — атрибути зі значеннями у тегах "el": <el id="{ID}">{value}</el>
- ID — ідентифікатор атрибуту;
- value — встановлюване значення атрибуту.

<set path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/wdg_ElFigure1/%2fserv%2fattr">
  <el id="name">Нова назва</el>
  <el id="dscr">Новий опис</el>
</set>

Отримання значень візуальних атрибутів гілки віджетів, оптимізовано для мереж

ЗАП: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr" />

wAddr — локальна адреса віджету у модулі, на кшталт "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1".

ВІДП: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr" rez="0">{attributes} {widgets}</get>

attributes — опрацьовані атрибути у тегах "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — ідентифікатор атрибуту;
- pos — позиція-індекс атрибуту для стандартних;
- value — значення атрибуту.
widgets — дочірні віджети у тегах "w": <w id="{ID}" lnkPath="{lnkPath}">{attributes} {widgets}</w>
- ID — ідентифікатор віджету;
- lnkPath — шлях до пов'язаного віджету для дочірніх віджетів бібліотек віджетів.

<get path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/%2fserv%2fattrBr" rez="0" user="roman">
  <el id="id">CM101</el>
  <el id="path">/wlb_AGLKS/wdg_CM101</el>
  <el id="parent">/wlb_originals/wdg_Box</el>
  <el id="owner">root:UI</el>
  <el id="perm">948</el>
  <el id="root" p="1">Box</el>
  <el id="name">КМ101</el>
  <w id="AT101_1" lnkPath="/wlb_mnEls/wdg_cooler">
    <el id="id">AT101_1</el>
    <el id="path">/wlb_AGLKS/wdg_CM101/wdg_AT101_1</el>
    <el id="parent">/wlb_mnEls/wdg_cooler</el>
    <el id="owner">root:UI</el>
    <el id="perm">948</el>
    <el id="root" p="1">ElFigure</el>
    <el id="name">АТ101 1</el>
  </w>
</get>

Бібліотеки віджетів

Отримання дерева віджетів бібліотек, оптимізовано для мереж

ЗАП: <get path="/UI/VCAEngine/%2fserv%2fwlbBr" item="{item}" disIconsW="{disIconsW}" disIconsCW="{disIconsCW}" />

item — елемент бібліотеки отримання, як шлях "wlb_{WLib}[/wdg_{Wdg}[/wdg_{ChildWdg}]]", для порожнього отримуватиметься все дерево;
disIconsW — вимкнути отримання даних іконки для віджетів [0|1];
disIconsCW — вимкнути отримання даних іконки для дочірніх віджетів [0|1].

ВІДП: <get path="/UI/VCAEngine/%2fserv%2fwlbBr" item="{item}" disIconsW="{disIconsW}" disIconsCW="{disIconsCW}" rez="0">{wlibs}</get>

wlibs — бібліотеки віджетів у тегах "wlb": <wlb id="{ID}" doc="{doc}">{name} {icon} {widgets}</wlb>
- icon — тег "icon" із даними цієї іконки кодоване Base64;
- widgets — теги "w" із описом бібліотек віджетів: <w id="{ID}" doc="{doc}" parent="{parent}">{name} {icon} {widgets}</w>
  - parent — адреса батька віджету;
  - widgets — теги "сw" із описом дочірніх віджетів: <cw id="{ID}" doc="{doc}">{name} {icon}</cw>

<get disIconsCW="1" disIconsW="1" item="/wlb_AGLKS" path="/UI/VCAEngine/%2fserv%2fwlbBr" rez="0" user="roman">
  <wlb id="AGLKS">АГЛКС
    <ico>iVBORw0KGgoAA...AAAElFTkSuQmCC</ico>
    <w id="CM101" parent="/wlb_originals/wdg_Box">КМ101
      <cw id="AT101_1">АТ101 1</cw>
      <cw id="AT101_2">АТ101 1</cw>
      <cw id="C101_1">C101/1</cw>
      <cw id="C101_2">C101/1</cw>
      <cw id="C101_3">C101/1</cw>
      <cw id="CM101">CM101</cw>
      <cw id="CM101_1">CM101_1</cw>
      <cw id="CM101_2">CM101_2</cw>
      <cw id="ElFigure1">ElFigure1</cw>
      <cw id="ElFigure2">ElFigure2</cw>
      <cw id="ElFigure3">ElFigure3</cw>
      <cw id="ElFigure4">ElFigure4</cw>
      <cw id="ElFigure5">ElFigure5</cw>
      <cw id="ElFigure6">ElFigure6</cw>
      <cw id="ElFigure7">ElFigure7</cw>
    </w>
    <w id="KCH_MN1" parent="/wlb_originals/wdg_Box">KCH_MN1
      <cw id="BC1">Кульовий кран</cw>
      <cw id="BC2">Кульовий кран</cw>
      <cw id="BC21">Кульовий кран</cw>
      <cw id="BC22">Кульовий кран</cw>
    </w>
    <w id="comprEn" parent="/wlb_originals/wdg_ElFigure">Робота компресора</w>
  </wlb>
</get>

Проєкти СВУ

Отримання переліку проєктів розширене деякими опціями

ЗАП: <get path="/UI/VCAEngine/[%2fbr%2fprj_|%2fprm%2fcfg%2fprj]" chkUserPerm="{chkUserPerm}" getChPgN="{getChPgN}" noName="{noName}" />

chkUserPerm — перевірка прав користувача перед включенням до переліку [0|1];
getChPgN — запит кількості дочірніх сторінок у проєктах [0|1];
noName — не повертати назви сторінок [0|1].

ВІДП: <get path="/UI/VCAEngine/[%2fbr%2fprj_|%2fprm%2fcfg%2fprj]" chkUserPerm="{chkUserPerm}" getChPgN="{getChPgN}" noName="{noName}" rez="0">{projects}</get>

projects — перелік проєктів у тегах "el", де назва у тексті тегу та ідентифікатор у атрибуті "id". Розширено додатковими атрибутами:
- "chPgN" — кількість дочірніх сторінок у проєкті за встановлення "getChPgN".

<get getChPgN="1" path="/UI/VCAEngine/%2fbr%2fprj_" rez="0" user="roman">
  <el chPgN="2" id="AGLKS">АГЛКС</el>
  <el chPgN="2" id="archBrowser">Огляд архівів</el>
  <el chPgN="2" id="tmplSO">Групи сигналізації (шаблон)</el>
</get>

Перевірка доступу на читання проєкту від користувача запиту

ЗАП: <read path="/UI/VCAEngine/prj_{proj}/%2fserv%2faccess" />

proj — ідентифікатор проєкту.

ВІДП: <read path="/UI/VCAEngine/prj_{proj}/%2fserv%2faccess" rez="0">{access}</get>

access — статус наявності доступу [0|1].

<read path="/UI/VCAEngine/prj_AGLKS/%2fserv%2faccess" rez="0" user="roman">1</read>

Сеанси проєктів

Отримання переліку сеансів розширене деякими параметрами

REQ: <get path="/UI/VCAEngine/[%2fbr%2fses_|%2fses%2fses]" chkUserPerm="{chkUserPerm}" onlyMy="{onlyMy}" />

chkUserPerm — перевірка прав користувача перед доданням до переліку [0|1];
onlyMy — додавати до переліку лише мої власні сеанси [0|1].

RESP: <get path="/UI/VCAEngine/[%2fbr%2fses_|%2fses%2fses]" chkUserPerm="{chkUserPerm}" onlyMy="{onlyMy}" rez="0">{sessions}</get>

sessions — перелік сеансів у тегах "el", де ідентифікатор у тексті тегу. Розширено додатковими атрибутами:
- "user" — користувач сеансу;
- "proj" — проєкт сеансу.

<get path="/UI/VCAEngine/%2fses%2fses" rez="0" onlyMy="1" user="roman">
  <el user="roman" proj="AGLKS">AGLKS</el>
  <el user="roman" proj="AGLKS">AGLKS0</el>
</get>

Отримання переліку сеансів визначеного проєкту СВУ

ЗАП: <list path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" />

project — ідентифікатор запитаного проєкту.

ВІДП: <list path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" rez="0">{sessions}</list>

sessions — сеанси у тегах "el".

<list path="/UI/VCAEngine/%2fserv%2fsess" prj="AGLKS" rez="0" user="roman">
  <el>AGLKS</el>
</list>

Підключення до визначеного проєкту СВУ або сеансу проєкту

ЗАП: <connect path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" sess="{session}" userChange="{userChange}" onlyMy="{onlyMy}" />

project — ідентифікатор запитаного проєкту, порожнє при підключені до наявного сеансу;
session — ідентифікатор вже наявного сеансу, порожнє для створення нового сеансу;
onlyMy — ознака підключення-перепідключення до сеансу лише якщо він мій;
userChange — ознака зміни користувача [0|1], тобто для оновлення інформації користувача.

ВІДП: <connect path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" sess="{session}" userChange="{userChange}" onlyMy="{onlyMy}" rez="0" conId="{conId}" userIsRoot="{userIsRoot}" />

conId — ідентифікатор підключення сеансу, використовується у подальших запитах;
project — ідентифікатор проєкту успішно підключеного сеансу;
session — ідентифікатор новоствореного сеансу успішно підключеного проєкту;
userIsRoot — користувач має права суперкористувача [0|1].

<connect conId="50860885" path="/UI/VCAEngine/%2fserv%2fsess" prj="AGLKS" rez="0" sess="AGLKS" user="roman" userIsRoot="1" />

Відключення від визначеного сеансу проєкту СВУ

Сеанси із нульовою кількістю підключень тут також закриваються.

ЗАП: <disconnect path="/UI/VCAEngine/%2fserv%2fsess" sess="{session}" conId="{conId}" />

session — ідентифікатор наявного сеансу;
conId — ідентифікатор підключення сеансу.

<disconnect path="/UI/VCAEngine/%2fserv%2fsess" sess="AGLKS" conId="50860885" />

Отримання переліку відкритих сторінок сеансу проєкту

ЗАП[{owner}-{grp}]: <openlist path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" conId="{conId}" tm="{clock}" />

owner, grp — доступ на читання для власника проєкту або користувача у групі та відповідно до прав проєкту;
session — ідентифікатор сеансу;
conId — ідентифікатор підключення сеансу;
clock — значення внутрішнього лічильника (цикл життя) від попереднього опрацьованого запиту, для перевірки змінених.

ВІДП: <openlist path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" conId="{conId}" tm="{clock}" rez="0">{pages}</openlist>

clock — значення внутрішнього лічильника (цикл життя) - 1 на час запиту;
pages — сторінки у тегах "pg": <pg pgGrp="{pgGrp}" updWdg="{nUpdWdgs}">{ID}</pg>
- ID — ідентифікатор сторінки;
- pgGrp — група сторінок для раннього обчислення включення сторінок;
- nUpdWdgs — кількість оновлених віджетів після останнього запиту та для непорожнього "clock".

<openlist conId="52760577" path="/UI/VCAEngine/ses_AGLKS/%2fserv%2fpg" rez="0" tm="1403" user="roman">
  <pg>/ses_AGLKS/pg_so</pg>
  <pg pgGrp="so">/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1</pg>
  <pg pgGrp="cntr">/ses_AGLKS/pg_control/pg_ElCadr</pg>
</openlist>

Відкриття або закриття визначеної сторінки сеансу проєкту

ЗАП[{owner}-{grp}]: <[open|close] path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" pg="{page}" />

owner, grp — доступ на запис для власника проєкту або користувача у групі та відповідно до прав проєкту;
session — ідентифікатор сеансу;
page — адреса сторінки у контексті сеансу, на кшталт "/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1".

Отримання статусу сигналізації та ресурсу сповіщення для сеансу проєкту

ЗАП[{owner}-{grp}]: <get path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" mode="{mode}" tp="{typeNtf}" wdg="{widget}" />

owner, grp — доступ на читання для власника проєкту або користувача у групі та відповідно до прав проєкту;
session — ідентифікатор сеансу;
mode — режим запиту, лише "resource" для отримання ресурсів сповіщення та пусто тільки статус;
typeNtf — тип сповіщення для отримання ресурсу, дивіться секцію сигналізації;
widget — адреса віджету для формування ресурсу сповіщення, порожньо для глобального.

ВІДП: <get path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" mode="{mode}" tp="{typeNtf}" rez="0" alarmSt="{alarmSt}" tm="{clock}" wdg="{widget}" resTp="{resTp}" mess="{message}" lang="{language}">{resource}</get>

alarmSt — статус сигналізації як описано у секції сигналізації;
clock — значення внутрішнього лічильника (цикл життя) при формуванні ресурсу сповіщення;
widget — адреса віджету джерела при формуванні ресурсу сповіщення;
message — повідомлення сповіщення із тексту;
language — мова сповіщення, переважно для "message";
resTp — тип ресурсу сповіщення;
resource — ресурс сповіщення кодований Base64 для бінарних даних.

<get path="/UI/VCAEngine/ses_AGLKS/%2fserv%2falarm" mode="resource" tp="1" rez="0" user="roman"
     alarmSt="460554" tm="0" resTp="audio/ogg;73.3428" lang="en_US.UTF-8">
T2dnUwACA...Dg6gwAjo+PAQ==
</get>

Стишення-квітація сповіщення сигналізації сеансу проєкту

ЗАП[{owner}-{grp}]: <quietance path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" wdg="{widget}" tmpl="{template}" ret="{return}" />

owner, grp — доступ на читання для власника проєкту або користувача у групі та відповідно до прав проєкту;
session — ідентифікатор сеансу;
widget — адреса віджету для стишення сповіщення, пусто для глобального;
template — шаблон сповіщення, тобто бітова збірка відповідно до типів стишуваних сповіщень;
return — ознака повернення сповіщення, тобто стишення вимикається.

<quietance path="/UI/VCAEngine/ses_AGLKS/%2fserv%2falarm" tmpl="7" />

Отримання значень модифікованих візуальних атрибутів віджету сеансу

Перевизначає загальний сервісний запит віджетів "<get path='/UI/VCAEngine/{wAddr}/%2fserv%2fattr' />" щодо специфіки сеансу.

ЗАП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" tm="{clock}" />

wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
clock — значення внутрішнього лічильника (цикл життя) від попереднього опрацьованого запиту, для перевірки змінених; за нульового значення примусово додаються сервісні-віртуальні атрибути: "perm", "name".

ВІДП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" tm="{clock}" rez="0">{attributes}</get>

attributes — модифіковані від "clock" атрибути у тегах "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — ідентифікатор атрибуту;
- pos — позиція-індекс атрибуту для стандартних;
- value — значення атрибуту.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1/%2fserv%2fattr" rez="0" tm="0" user="roman">
  <el id="perm" p="-3">6</el>
  <el id="root" p="1">ElFigure</el>
  <el id="en" p="5">1</el>
  <el id="active" p="6">0</el>
  <el id="geomX" p="7">488</el>
  <el id="geomY" p="8">250</el>
  <el id="geomW" p="9">16</el>
  <el id="geomH" p="10">100</el>
  <el id="geomXsc" p="13">1</el>
  <el id="geomYsc" p="14">0.75</el>
  <el id="geomZ" p="11">-9</el>
</get>

Встановлення групи значень визначених атрибутів віджету сеансу

Перевизначає загальний сервісний запит віджетів "<set path='/UI/VCAEngine/{wAddr}/%2fserv%2fattr' />" щодо специфіки сеансу на кшталт опрацювання атрибуту "event" та виявлення активності-неактивності користувача.

ЗАП[{owner}-{grp}]: <set path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" noUser="{noUser}">{attributes}</set>

owner, grp — доступ на запис для власника проєкту або користувача у групі та відповідно до прав проєкту;
wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
noUser — не маркувати це як активність користувача;
attributes — атрибути зі значеннями у тегах "el": <el id="{ID}">{value}</el>
- ID — ідентифікатор атрибуту;
- value — встановлюване значення атрибуту.

<set path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1/%2fserv%2fattr">
  <el id="name">Нова назва</el>
  <el id="dscr">Новий опис</el>
</set>

Активація атрибуту для використання у якості візуального та його створення за відсутності

ЗАП: <activate path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr%2f{aID}" aNm="{aName}" aTp="{aType}" aFlg="{aFlags}" aVls="{aValues}" aNms="{aNames}">{aDef}</activate>

wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — ідентифікатор атрибуту сеансу;
aName — ім'я атрибуту при його створені;
aType — тип атрибуту при його створені, дивіться об'єкт TFld;
aFlags — прапорці атрибуту при його створені, дивіться об'єкт TFld;
aDef — типове значення атрибуту при його створені;
aValues — значення атрибуту для вибіркових типів при його створені;
aNames — назви значень атрибуту для вибіркових типів при його створені.

<activate path="/UI/VCAEngine/ses_AGLKS/pg_so/%2fserv%2fattr%2frunWin" aNm="Вікно виконання" aTp="1" aFlg="1" aVls="0;1;2" aNms="Original size;Maximize;Full screen">0</activate>

Отримання значень візуальних атрибутів гілки віджету сеансу, оптимізовано для мереж

Перевизначає загальний сервісний запит віджетів "<get path='/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr' />" щодо специфіки сеансу.

ЗАП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrBr" tm="{clock}" FullTree="{FullTree}" />

wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
clock — значення внутрішнього лічильника (цикл життя) від попереднього опрацьованого запиту, для перевірки змінених; за нульового значення примусово додаються сервісні-віртуальні атрибути: "perm", "name".
fullTree — отримання повного дерева віджетів незалежно від наявності змін, без атрибутів.

ВІДП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrBr" tm="{clock}" FullTree="{FullTree}" rez="0">{attributes} {widgets}</get>

attributes — опрацьовані атрибути у тегах "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — ідентифікатор атрибуту;
- pos — позиція-індекс атрибуту для стандартних;
- value — значення атрибуту.
widgets — дочірні віджети у тегах "w": <w id="{ID}">{attributes} {widgets}</w>
- ID — ідентифікатор віджету.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrBr" rez="0" tm="0" user="roman">
  <el id="name" p="-4">CM101</el>
  <el id="perm" p="-3">6</el>
  <el id="root" p="1">Box</el>
  <el id="en" p="5">1</el>
  <el id="active" p="6">0</el>
  <el id="geomX" p="7">0</el>
  <el id="geomY" p="8">0</el>
  <el id="geomW" p="9">900</el>
  <el id="geomH" p="10">580</el>
  <w id="AT101_1">
    <el id="perm" p="-3">6</el>
    <el id="root" p="1">ElFigure</el>
    <el id="en" p="5">1</el>
    <el id="active" p="6">0</el>
    <el id="geomX" p="7">338</el>
    <el id="geomY" p="8">320</el>
    <el id="geomW" p="9">80</el>
    <el id="geomH" p="10">100</el>
  </w>
</get>

Отримання значення специфічного до сеансу атрибуту віджету сеансу

ЗАП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}" />

wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — ідентифікатор специфічного до сеансу атрибуту.

ВІДП: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}" rez="0">{value}</get>

value — значення атрибуту.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrSess%2ftestA" rez="0" user="roman">тестове значення</get>

Встановлення значення специфічного до сеансу атрибуту віджету сеансу

ЗАП[{owner}-{grp}]: <set path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}">{value}</get>

owner, grp — доступ на запис для власника проєкту або користувача у групі та відповідно до прав проєкту;
wAddr — локальна адреса віджету сеансу, на кшталт "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — ідентифікатор специфічного до сеансу атрибуту;
value — значення атрибуту.

<set path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrSess%2ftestA">тестове значення</set>

4.16 Копіювання елементів

Для прискорення процесу розробки користувацьких інтерфейсів візуалізації та управління, треба передбачити функцію копіювання елементів. Щоб закласти підтримку різних варіантів копіювання запишемо їх по пунктах:

"Бібліотека віджетів (wlb_SrcLib)" -> "Бібліотека віджетів (wlb_NewLib)" — копіюються параметри самої бібліотеки та всі віджети-кадри, що містяться у ній.
"Проєкт (prj_SrcPrj)" -> "Проєкт (prj_NewPrj)" — копіюються параметри проєкту, всі сторінки за ієрархією, а також віджети-кадри, що містяться у активних сторінках.
"Сторінка проєкту (prj_WPrj.pg_SrcPg)" -> Сторінка проєкту (prj_WPrj.pg_WPg.pg_NewPg)" — копіювання параметрів сторінки, вкладених сторінок та віджетів.
"Кадр бібліотеки віджетів (wlb_Lib.wdg_SrcWdg)" -> "Кадр бібліотеки віджетів (wlb_LibN.wdg_NewWdg)" — копіювання параметрів віджету та вкладених віджетів.
"Елемент кадру-сторінки (prj_WPrj.pg_WPage.wdg_SrcWdg)" -> "Кадр бібліотеки віджетів (wlb_Lib.wdg_NewWdg)" — копіювання параметрів віджету та вкладених віджетів.
"Елемент кадру-сторінки (prj_WPrj.pg_WPage.wdg_SrcWdg)" -> "Елемент кадру-сторінки (wlb_Lib.wdg_WWdg.wdg_NewWdg)" — копіювання параметрів віджету.

4.17 Передбачені функціональні можливості

Перелічимо можливості, які зможе та забезпечує СВУ, побудована на основі даного проєкту:

три рівні складності у формуванні інтерфейсу візуалізації, які дозволяють органічно освоювати та застосовувати інструментарій за принципом — від простого до складного:

формування з шаблонних кадрів, шляхом призначення динаміки та без графічної конфігурації;
графічне формування нових кадрів, шляхом використання готових елементів візуалізації з бібліотеки — мнемосхеми;
формування, у бібліотеці, нових: кадрів, шаблонних кадрів та елементів відображення.

побудова інтерфейсів візуалізації практично будь-якої складності (обмежену "дискретністю" функцій примітивів), починаючи від простих інтерфейсів моніторингу та, закінчуючи повноцінними ієрархічними інтерфейсами, що використовуються у SCADA системах;
надання різних способів формування та конфігурації користувацького інтерфейсу, заснованих на різних інтерфейсах графічного представлення (Qt, Web, ...), або-ж за посередництвом стандартного інтерфейсу управління OpenSCADA;
побудова та корекція інтерфейсу, призначення та зміна динаміки у процесі виконання;
побудова, на рівні користувача, нових шаблонних кадрів та формування спеціалізованих, під область застосування, бібліотек кадрів (наприклад, включення кадрів параметрів, графіків та інших елементів з ув'язкою їх один з другим), згідно до ідеї вторинного використання, накопичення та вдосконалення;
побудова нових користувацьких елементів візуалізації та формування спеціалізованих, під область застосування, бібліотек кадрів, згідно до ідеї вторинного використання, накопичення та вдосконалення;
опис логіки нових шаблонних кадрів та користувацьких елементів візуалізації як простими зв'язками, так і лаконічною, повноцінною мовою користувацького програмування;
можливість включення, до користувацьких елементів візуалізації, функцій (або кадрів обчислення функцій) об'єктної моделі OpenSCADA, практично зв'язуючи представлення з алгоритмом обчислення; наприклад, візуалізуючи бібліотеку моделей апаратів ТП, для подальшої візуальної побудови моделей ТП;
розподіл даних користувацьких інтерфейсів та інтерфейсів представлення цих даних, що дозволяє будувати інтерфейс користувача у одному середовищі, а виконувати у багатьох інших (Qt, Web, ...);
можливість підключення до виконуваного інтерфейсу для спостереження та корекції дій; наприклад, при навчанні операторів та контролю за його діями у реальному часі;
візуальна побудова різних схем з накладанням логічних зв'язків та подальшим централізованим виконанням у фоні — візуальна побудова та виконання математичних моделей, логічних схем, релейних схем та іншого;
надання, до OpenSCADA, функцій об'єктного API; може використовуватися для управління властивостями інтерфейсу візуалізації із користувацьких процедур;
побудова серверів для: кадрів, елементів візуалізації та проєктів інтерфейсів візуалізації; з можливістю обслуговування множинних клієнтських підключень;
проста організація клієнтських станцій на різній основі (Qt, Web, ...), з підключенням до центрального серверу;
повноцінний механізм розподілу повноважень між користувачами, що дозволяє створювати та виконувати проєкти з різними правами доступу до його компонентів;
гнучке формування правил сигналізацій та повідомлень, з урахуванням та підтримкою різних способів повідомлення;
підтримка користувацького формування палітри та шрифтових переваг інтерфейсу візуалізації, в стилях;
підтримка користувацького формування карт повідомлень під різне обладнання управління та переваги користувача;
підтримка профілів користувача, що дозволяють визначати різні властивості інтерфейсу візуалізації (гама кольорів, шрифтові особливості, переважні карти повідомлень);
гнучке зберігання та розповсюдження бібліотек віджетів, кадрів та проєктів інтерфейсів візуалізації у БД, підтримуваних OpenSCADA; практично, користувачу треба тільки зареєструвати отриману БД з даними.

5 Програвання ситуацій з реалізації їх на основі концепції даного проєкту

Мета програвання процесу побудови різних інтерфейсів візуалізації на основі концепції даного проєкту полягає у виявлені особливостей різних реалізацій та вузьких місць у описі їх концепцією.

Виконано у думках та без фіксації тут.

6 Реалізація

Реалізація здійснюється поетапно, у напрямку від функцій у концепції до її представлення на бібліотеці Qt, і так до останнього компоненту. Такий підхід дозволяє отримувати результат між етапами, аналізувати його та враховувати особливості на наступних етапах. Для покрокової реалізації розіб'ємо всю задачу на логічні частини та вибудуємо їх у залежності одна від другої, у реалізації.

6.1 Віджети та їх бібліотеки

Цілями даного етапу є:

Реалізація основи архітектури "Модель даних" — "Представлення" у особі модулів OpenSCADA: "UI.VCAEngine" — "UI.Vision".
Реалізація базових функцій моделі даних СВУ у модулі UI.VCAEngine:
- Організація сховища даних моделі, модуля UI.VCAEngine, у БД, доступних OpenSCADA.
- Написання сценаріїв управління моделлю даних, модуля UI.VCAEngine, за посередництвом інтерфейсу управління OpenSCADA.
- Створення абстрактного класу віджету VCA::Widget.
- Створення класу бібліотеки віджетів VCA::WdgLib.
- Створення представницьких класів бібліотечного VCA::LWidget та контейнерного VCA::CWidget віджету.
- Створення представницького класу термінального віджету VCA::PrWidget — кінцевого елементу візуалізації.
- Створення первинної версії бібліотеки термінальних віджетів — моделі даних примітивів візуалізації.
Реалізація базових функцій середовища розробки користувацького інтерфейсу у модулі представлення UI.Vision:
- Побудова основи користувацького інтерфейсу розробки на бібліотеці Qt.
- Формування навігатору за бібліотеками віджетів та механізми управління ними.
- Формування інспектору атрибутів віджету.
- Формування діалогу редагування властивостей бібліотеки.
- Формування діалогу редагування властивостей віджету.
- Формування графічного редактору кадрів та основи графічного редагування елементів кінцевої візуалізації — примітивів.

У результаті виконаної роботи створено модулі моделі даних UI.VCAEngine та представлення UI.Vision, UI.WebVision. На даному етапі, модулями реалізуються більшість передбачених цим проєктом механізмів повноцінної візуалізації та розробки, наразі тільки у візуалізаторі UI.Vision.

Розглянемо результати реалізації даного етапу за пунктами:

6.1.1 Реалізація основи архітектури "Модель даних"-"Представлення"

Згідно до статичної діаграми класів (рис.4.11.1) та загальним вимогам, для OpenSCADA було реалізовано модулі "UI.VCAEngine" та "UI.Vision", "UI.WebVision". Модуль "UI.VCAEngine" реалізує модель даних СВУ та є джерелом для подальшого представлення цих даних різними механізмами візуалізації. Модуль "UI.Vision" реалізує спосіб представлення даних, заснований на бібліотеці Qt версії 4 та 5. Модуль "UI.WebVision" реалізує спосіб представлення даних, заснований на Web-технологіях.

Зв'язки між модулем моделі даних та представлення, первинно, організована за посередництвом прямих викликів (сильні зв'язки). Такий спосіб зв'язку обрано для попереднього абстрагування від особливостей взаємодії та концентрації на основних завданнях реалізації. Надалі, виконано уніфікацію та побудову цих зв'язків за посередництвом інтерфейсу управління OpenSCADA (слабкі зв'язки). У результаті, досягнуто можливість рознесення моделі даних та представлення з можливістю одночасного обслуговування різних механізмів представлення однією моделлю даних СВУ. Це, зокрема, дозволило оцінити ступінь впливу типу зв'язку на продуктивність СВУ.

6.1.2 Реалізація базових функцій моделі даних СВУ у модулі UI.VCAEngine

Модуль моделі даних (рушія) СВУ містить контейнер бібліотек віджетів-кадрів. Модулем надається превизначена бібліотека базових віджетів — примітивів, з реалізацією власних властивостей та логіки обробки цих властивостей.

Зберігання даних віджетів, бібліотек віджетів та проєктів реалізовано у БД, доступних OpenSCADA. БД організовано за приналежністю даних до бібліотеки-проєкту. Тобто, окрема бібліотека-проєкт зберігається у окремій групі таблиць БД, детальніше про актуальну структуру БД описано у розділі "Використання БД для зберігання бібліотек віджетів та проєктів".

Для управління бібліотеками віджетів та окремими віджетами було написано сценарії конфігурації, на мові інтерфейсу управління OpenSCADA. Ці сценарії, переважно, прикликано виконувати функцію централізованої конфігурації елементів рушія СВУ, та, з метою організації "слабких зв'язків" між "Моделлю даних" та "Представленням", їх розширено та наділено функцією обробки запитів до моделі даних від модулів представлення.

Основою практично всіх елементів рушія став об'єкт абстрактного елементу візуалізації VCA::Widget. На своєму абстрактному рівні об'єкт наділено наступними властивостями:

"Використального" наслідування — механізм наслідування окремих властивостей другого екземпляру об'єкту. Використовується для організації механізму вторинного використання — перевизначення та довизначення елементів візуалізації.
Зберігання властивостей (атрибутів) віджетів з механізмами "використального" наслідування значень. Механізм "використального" наслідування виконує наслідування значень властивостей з самого кореневого елементу та до верхнього з можливістю перевизначення значень на кожному з рівнів. При цьому, у БД зберігаються тільки значення змінених властивостей.
Підтримка режиму контейнеру. У цьому режимі віджет може включати інші(дочірні) віджети, як бібліотека віджетів містить віджети. Використовується у бібліотечних віджетах, які успадковують властивості примітиву-контейнеру, наприклад примітив кадру "Box". Також, ця властивість використовується у сеансі проєкту для побудови ієрархічного дерева віджетів (примітивів) при формуванні кінцевого образу візуалізації кадрів.
Підтримка режиму простого зв'язування. Цей режим використовується для вкладених віджетів бібліотеки. Особливістю цього режиму є те, що він не успадковує властивості контейнеру, а значить не може прямо містити вкладені віджети (розділ 4.5).
Містить процедуру внутрішньої логіки віджету на мові OpenSCADA. Логіка цієї процедури може використовуватися для організації взаємодії вкладених віджетів та контейнеру один з одним формуючи потрібну поведінку.
Надання доступу до ресурсів з урахуванням ієрархії "використального" наслідування.

Для надання бібліотеки віджетів реалізовано клас VCA::WdgLib, основними функціями якого є: утримання бібліотечних віджетів, збереження та завантаження їх з БД, надання доступу до ресурсів, а також контроль доступу.

Спеціально для включення до бібліотеки віджетів створено клас бібліотечного віджету VCA::LWidget, який засновано на класі абстрактного віджету VCA::Widget та надає додаткові функції: зберігання даних віджету у таблицях бібліотеки, перевизначення доступу до ресурсів на таблицю з даними бібліотеки та зберігання вкладеного контейнерного віджету VCA::CWidget.

Своєю чергою, клас контейнерного віджету VCA::CWidget надає функції: зберігання даних контейнерного віджету у таблицях бібліотеки, перевизначення доступу до ресурсів на таблицю з даними бібліотеки, а також — примусовий режим простого посилання для всіх контейнерних віджетів.

На основі класу бібліотечного віджету VCA::LWidget сформовано абстрактний клас термінального віджету VCA::PrWidget. А вже на його основі сформовано реалізації примітивів базових віджетів, які й формують бібліотеку базових віджетів, що створюється модулем при ініціалізації. Значення властивостей базових віджетів, також, можуть зберігатися у БД (таблиці бібліотеки віджетів), формуючи потрібні шаблони. Крім того, базова бібліотека примітивів може довизначатися розширеними примітивами, з модулів інтерфейсів представлення, яким базових недостатньо. Але, у цьому випадку, треба враховувати, що подібні дії — це шлях до несумісності між модулями інтерфейсів представлення!

6.1.3 Реалізація базових функцій середовища розробки користувацького інтерфейсу у модулі представлення UI.Vision

Середовище розробки користувацьких інтерфейсів модуля засновано на MDI (Multi Document Interface). Такий підхід дозволяє відкривати на редагування декілька кадрів різних розмірів. Використано наступні механізми управління розробкою: панелі інструментів, пункти меню та контекстне меню. Більшість дій дублюється різними механізмами. Навігаційні інтерфейси реалізовано приєднуваними вікнами. Конфігурація панелей інструментів та приєднуваних вікон зберігається при виході та відновлюється при старті, що дозволяє налаштовувати інтерфейс під себе.

Одним з елементів користувацького інтерфейсу, реалізованим як приєднуване вікно, є навігатор бібліотек віджетів. За допомогою навігатору можна швидко знайти потрібний віджет або бібліотеку та здійснити над ними необхідні операції. Реалізовано операції: додання, видалення, виклик налаштування віджетів та бібліотек, а також виклик візуального редагування віджетів.

Для зручного управління властивостями віджетів-кадрів реалізовано інспектор атрибутів (властивостей) віджетів. Інспектор атрибутів реалізовано як приєднуване вікно, яке активується при обрані кадру або віджету. Вікно інспектору атрибутів можна зручно розташувати на виду, пришвартувавши до однієї з сторін робочого вікна. Інспектором атрибутів реалізовано підтримку групової конфігурації декількох віджетів з групуванням однотипних властивостей.

Реалізовано візуальне редагування віджетів та кадрів на основі примітиву "Box" — контейнерні віджети, а також інших, неконтейнерних, на кшталт "Елементарної фігури". У редакторі контейнерних кадрів реалізовано функції:

виділення віджету та групи віджетів на кадрі;
перетаскування виділених віджетів по кадру;
зміна розмірів виділених віджетів на кадрі;
редагування властивостей виділених віджетів;
вирівнювання та управління рівнями відображення виділених віджетів.

Вигляд вікна розробки приведено на рисунку 6.1.1, де можна бачити: панелі інструментів, навігатор віджетів, інспектор атрибутів, вікно редагування кадру та рядок статусу.

Рис.6.1.1. Вікно розробки модуля UI.Vision

Для налаштування об'єктів віджетів та їх бібліотек розроблено два діалоги: діалог налаштування віджету та діалог налаштування бібліотеки віджетів. Діалог налаштування бібліотеки (рис.6.1.2) дозволяє встановити основні властивості та помістити ресурси до БД для подальшого використання у віджетах бібліотеки. Діалог налаштування віджету (рис.6.1.3) дозволяє встановити: основні властивості віджету, індивідуально встановити значення атрибутів та сконфігурувати внутрішню процедуру обчислень віджету з додатковими (користувацькими) властивостями.

Рис.6.1.2. Діалог налаштування бібліотеки віджетів.

Рис.6.1.3. Діалог налаштування віджету.

6.2 Проєкти інтерфейсів візуалізації

Цілями даного етапу є:

Реалізація проєктів інтерфейсів візуалізації на рівні моделі даних СВУ, у модулі UI.VCAEngine:
- Розробка механізмів посилань кадру у складі: внутрі-кадрових локальних посилань, зовнішніх посилань на параметри підсистеми збору даних OpenSCADA та дії інтерфейсу за подіями.
- Розробка дерева сторінок проєкту та їх взаємозв'язків.
Реалізація проєктів інтерфейсів візуалізації у модулі представлення UI.Vision(Qt):
- Формування навігатору за проєктами.
- Формування діалогу налаштування сторінок проєкту;
- Реалізація підтримки можливості безпосереднього графічного формування сторінок на рівні проєкту.

На даному етапі було додано механізм формування проєктів СВУ, посередництвом побудови сторінок візуалізації у ієрархічному вигляді, який відповідає логічним зв'язкам у кінцевому інтерфейсі СВУ. У процесі реалізації даного етапу було розпочато роботи з адаптації модуля візуалізації "Vision" до використання інтерфейсу управління OpenSCADA замість прямих-сильних зв'язків. Ці роботи дозволили досягти значної уніфікації різних діалогів, структур управління та користувацького інтерфейсу загалом.

На цьому етапі реалізовано:

Механізм посилань. Тільки на параметри джерел даних! Внутрішні зв'язки реалізовано на подальших етапах.
Інспектор зв'язків модуля "Vision", використовуючи сценарії інтерфейсу управління OpenSCADA.
Механізм формування дерева сторінок, заснований на термінах: сторінка-шаблон та сторінка-контейнер. Даний механізм дозволяє достатньо просто описати залежності між сторінками більшості відомих типів користувацького інтерфейсу з ефективною адресацією та посиланнями на сторінки як окремо, так і за шаблоном.
Навігатор за деревом проєкту як на мові сценаріїв інтерфейсу управління, так і у модулі "Vision", використовуючи той-же сценарій інтерфейсу управління.
Діалог конфігурації проєкту та сторінок проєкту. Фактично діалоги конфігурації елементів проєкту та бібліотеки поєднано, а також виконано перехід на слабкі зв'язки інтерфейсу управління OpenSCADA.
Завдяки уніфікації інтерфейсу доступу до елементів бібліотеки та проєкту, реалізовано можливість прямого формування сторінок на рівні проєкту.

6.3 Сеанси виконання проєктів

Цілями даного етапу є:

Реалізація сеансів виконання проєктів на рівні моделі даних СВУ у модулі UI.VCAEngine:
- Формування ієрархічного дерева віджетів кінцевої візуалізації на основі проєкту, для якого відкривається сеанс.
- Формування кадрів значень для процедур обрахунку віджетів кінцевої візуалізації.
- Обробка посилань на параметри джерел даних OpenSCADA.
- Реалізація ієрархічного обрахунку процедур та оновлення посилань віджетів.
- Формування механізму проходження та обробки повідомлень за ієрархічним деревом.
Реалізація візуалізації сеансів проєктів у модулі представлення UI.Vision(Qt), як повноцінного користувацького інтерфейсу з елементами візуалізації динаміки, історії та управління:
- Формування вікна виконання проєкту — "Виконання".
- Візуалізація кадрів проєкту у режимі "Виконання" з періодичним оновленням вмісту.
- Реалізація передачі та обробки повідомлень.
- Реалізація механізму перемикання-відкриття-заміщення-навігації за сторінками проєкту, з урахуванням сценаріїв обробки.

На даному етапі було додано механізм виконання проєкту у сеансах моделі даних модуля VCAEngine, а також візуалізація сеансу проєкту — режим "Виконання", у модулі візуалізації Vision на бібліотеці Qt, з елементами оновлення даних та інтерактивної взаємодії з користувачем.

6.3.1 Формування ієрархічного дерева віджеті кінцевої візуалізації на основі проєкту для якого відкривається сеанс

Згідно рисунку 4.11.1 та розділу 4.5 об'єкти сеансу проєкту успадковуються від абстрактного об'єкта Widget та використовують відповідні об'єкти проєкту. Так, сеанс Session використовує проєкт Project та формує розгорнуте дерево на основі нього. Сторінка проєкту Page прямо використовується сторінкою сеансу SessPage. Інші об'єкти SessWdg розгортаються згідно ієрархії елементів сторінки (розділ 4.5).

Додатково до стандартних властивостей абстрактного віджету Widget, елементи сторінки та самі сторінки сеансу отримують властивості: зберігання кадру значень обчислювальної процедури, обрахунку процедур та механізм обробки повідомлень. Сторінки сеансу, додатково до всього, містять контейнер сторінок, що слідують згідно до ієрархії. Сеанс, загалом, обраховується з вказаною періодичністю та у порядку, описаному у розділі 4.5. У сеансі, як і у проєкті, реалізуються спеціальні сторінки, які тут виконуються, про що детально описано у розділі 4.4.

6.3.2 Формування об'єктів значень для процедур обрахунку віджетів кінцевої візуалізації

У розділі вище ми вже відзначали, що віджет сеансу містить об'єкт значень процедури обрахунку. Цей об'єкт ініціюється та використовується у випадку наявності самої процедури обчислення, про що детальніше у розділі 4.5.

6.3.3 Обробка посилань на параметри джерел даних OpenSCADA

При виконані віджету сеансу треба та здійснюється виконання обробки посилань, які реалізовано згідно розділу 4.10.

6.3.4 Формування вікна виконання проєкту — "Виконання"

На боці візуалізації (модуль Vision), для візуалізації процесу виконання проєкту реалізовано об'єкт VisRun. При запуску він шле запит на створення та ініціалізацію сеансу. Далі виконується запит на перелік відкритих сторінок. Виходячи з інформації про відкриті сторінки та їх зв'язність, формується результатний інтерфейс. На рисунку 6.3 наведено приклад класичного SCADA інтерфейсу з об'єктами сигналізації, де головне вікно містить сторінку всередині, яка заміщується за натиском на кнопки об'єктів сигналізації та гортання.

Рис.6.3. Вікно візуалізації виконання проєкту — режим "RunTime".

6.3.5 Візуалізація кадрів проєкту у режимі "Виконання" з періодичним оновленням вмісту

Реалізовано оновлення вмісту відкритих сторінок інтерфейсу візуалізації з періодичністю виконання сеансу проєкту. У процесі оновлення виконується:

запит, у моделі, переліку відкритих сторінок та перевірка відповідності реально відкритих сторінок цьому переліку;
запит змінених даних по кожній відкритій сторінці та її віджетам;
оновлення вмісту сторінок та їх віджетів, згідно до отриманих змінених даних.

При закритті вікна "Виконання" здійснюється закриття сеансу проєкту у моделі даних, якщо сеанс не фоновий та це було останнє підключення.

Механізм запиту тільки змінених даних засновано на абсолютному лічильнику виконання сеансу. При внесені реальних змін до атрибутів віджетів виконується запам'ятовування значення цього лічильника, що й дозволяє ідентифікувати змінені атрибути. Такий підхід дозволяє підвищити продуктивність та зменшити навантаження на трафік, у випадку доступу до моделі через мережу.

6.3.6 Реалізація передачі та обробки повідомлень

Візуалізатор сеансу ("RunTime"), через свій безпосередній контакт з користувачем, збирає різні повідомлення. Частина повідомлень обробляється образами базових віджетів (Text, Box, Document та інше), у результаті чого можуть формуватися інші повідомлення. Друга частина повідомлень прямо передається у модель даних, де вони й обробляються, про що детально описано у розділі 4.7.

6.3.7 Реалізація механізму перемикання-відкриття-заміщення-навігації по сторінкам проєкту, з урахуванням сценаріїв обробки

Переключення, відкриття, заміщення та навігація за сторінками реалізовано на основі обробки повідомлень за сценарієм, у атрибуті активного віджету "evProc". Сценарій цього атрибуту записується у вигляді переліку команд з синтаксисом: {event}:{srcWdg}:{com}:{prm}, деталі у розділі 4.7 та розділі 4.4.

6.4 Проєктування та реалізація примітивів відображення

На даному етапі реалізується модель даних UI.VCAEngine та образи візуалізатору Vision, WebVision для всіх базових елементів: "ElFigure", "FormEl", "Text", "Media", "Diagram", "Protocol", "Document", "Function", "Box".

6.4.1 Примітив елементарна фігура (ElFigure)

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.12.

6.4.1.1 UI.Vision

Реалізовано підтримку елементарних фігур: лінія, еліптична дуга, крива Без'є та заливка замкнених контурів кольором та зображенням. Для елементарних фігур реалізовано наступні операції:

створення/видалення фігур;
копіювання фігур;
переміщення та зміна розмірів фігур за допомогою маніпулятору миші та клавіатури;
можливість зв'язування елементарних фігур одна з одною, отримуючи більш складні, для яких доступні всі властивості вихідних елементарних фігур;
можливість одночасного переміщення декількох фігур;
заливка замкненого контуру кольором та зображенням;
генерація повідомлень клавіш миші під час кліку на залиті контури;
масштабування;
трансформація: поворот та віддзеркалення.

На рисунку представлена частина екрану з кадром, що містить елементарні фігури.

Щодо внутрішнього графічного редактору на модулі Vision ви можете в деталях почитати у відповідній секції "Векторний графічний редактор", а тут опишемо лише корисні поради.

Фігури, що лежать у основі даного віджету, містять точки(початкова та кінцева), які можуть стикуватися з відповідними точками інших фігур, та точки, за допомогою яких змінюється геометрія фігури.

Додати фігуру можна з допомогою маніпулятору миші:

Обрати бажану фігуру з контекстного меню.
Задати, за допомогою лівої кнопки миші, початкову та кінцеву точки (для лінії, при утримані клавіші SHIFT відбувається ортогональне її відображення).

Видалити фігуру(и) можна шляхом натискання кнопки "Del", маючи виділену(і) фігуру(и).

Скопіювати фігуру(и) можна шляхом натиску комбінації клавіш "Ctrl"+"C", маючи виділену(і) фігуру(и).

Пересунути/змінити габарити фігури можна за допомогою маніпулятору миші або клавіатури:

Виділити фігуру, клацнув по ні лівою кнопкою миші.
Перетягти (за допомогою миші або керуючих клавіш) фігуру або одну з її контрольних точок у бажане місце та відпустити кнопку миші(клавішу).

Передбачено можливість переміщення декількох виділених фігур, обраних за допомогою утримання "Ctrl" (працює при відімкненій кнопці "Прив'язки") або мишею.

Зв'язати фігури одна з одною можна наступним чином:

Натиснути кнопку "Прив'язки".
Виділити одну з фігур та перемістити її початкову або кінцеву точку до бажаної початкової або кінцевої точки другої фігури так, щоб вона попадала у коло, що виникло. Зв'язані фігури переміщаються так само як і окремі — загальна точка переміщається для всіх фігур, яких вона стосується, де пріоритет віддається дузі та дві дуги не може бути з'єднано безпосередньо одна з одною.

Залити замкнений контур з фігур можна наступним чином:

Натиснути кнопку "Прив'язки".
Створити замкнений контур.
Два рази клацнути мишею всередині нього.

Видалити заливку замкненого контуру можна:

з контекстного меню, клацнув правою кнопкою маніпулятору миші по заливці;
розірвавши контур заливки;
подвійним кліком маніпулятору миші по вже залитому контуру.

Обертання фігури здійснюється довкола центру віджета, а віддзеркалення довкола вертикальної центральної вісі-лінії.

6.4.1.2 UI.WebVision

Реалізовано підтримку елементарних фігур: лінії, еліптичної дуги, кривої Без'є та заливка замкнених контурів кольором та зображенням; з властивостями:

формування довільних зображень із трьох елементарних фігур та заповнень замкнених просторів кольором або зображенням;
можливість визначення властивостей фігур як загалом, так і окремо для кожної: ширина, колір та стиль лінії, ширина та колір бордюру лінії, колір та зображення заповнення;
масштабування;
трансформація: поворот та віддзеркалення;
підтримка користувацьких атрибутів динамічних: точок, ширин, кольорів, стилів та зображень;
формування подій за діями маніпулятором миші у замкненому просторі та загалом.

На рисунку представлено частину екрану з кадром, який містить елементарні фігури.

6.4.2 Примітив елементу форми (FormEl)

Реалізацію на стороні моделі даних (UI.VCAEngine) описано у тому-же документі, розділ 4.12.

6.4.2.1 UI.Vision

Реалізовано підтримку елементів форми на кадрах СВУ із закладеними властивостями, включаючи наступні типи:

Редактор рядку — Представлено наступними видами: "Текст", "Combo", "Ціле", "Реальне", "Час", "Дата", "Час та Дата". Всі види редактору рядка підтримують підтвердження вводу.
Редактор тексту — Надає редактор плаского тексту з підтвердженням або відмовою від вводу.
Поле ознаки — Надає поле бінарної ознаки.
Кнопка — Надає кнопку з підтримкою кольору кнопки, зображення у кнопці та режимів:
- стандартний;
- перемикальний;
- виклик меню;
- виклик завантаження файлу;
- виклик збереження файлу.
Вибір з переліку — Надає поле вибору елементу з переліку вказаних елементів.
Перелік — Надає поле переліку з контролем за поточним елементом.
Дерево — Надає елемент дерева з можливістю обрання елементів.
Таблиця — Надає елемент таблиці з можливістю вибору клітинок, рядків або стовпчиків, а також редагування вмісту клітинки.
Слайдер — Елемент слайдеру.
Прогрес-бар — Стрічка прогрес-бару.
Пароль — Приховане введення паролю.

Реалізовано режими "Ввімкнено" та "Активний", а також передача змін та повідомлень у модель даних СВУ — рушій. Режим "Активний" призводить до встановлення курсору активності для непорожнього фону та додаткових умов різних видів "Text", "Media" та "Box":

Text — не порожній текст;
Media — не порожнє джерело зображення.

На рисунку представлено частину екрану з кадром, що містить вищеперелічені елементи форми.

6.4.2.2 UI.WebVision

Реалізовано підтримку елементів форми на кадрах СВУ із закладеними властивостями, включаючи наступні типи:

Редактор рядку — Представлено наступними видами: "Текст", "Combo", "Ціле", "Реальне", "Час", "Дата", "Час та Дата". Всі види редактору рядка підтримують підтвердження вводу.
Редактор тексту — Надає редактор плаского тексту з підтвердженням або відмовою від вводу.
Поле ознаки — Надає поле бінарної ознаки.
Кнопка — Надає кнопку з підтримкою кольору кнопки, зображення у кнопці та режимів:
- стандартний;
- перемикальний;
- виклик меню;
- виклик завантаження файлу;
- виклик збереження файлу.
Вибір з переліку — Надає поле вибору елементу з переліку вказаних елементів.
Перелік — Надає поле переліку з контролем за поточним елементом.
Дерево — Надає елемент дерева з можливістю обрання елементів.
Таблиця — Надає елемент таблиці з можливістю вибору клітинок, рядків або стовпчиків, а також редагування вмісту клітинки.
Слайдер — Елемент слайдеру.
Прогрес-бар — Стрічка прогрес-бару (ідентично до Слайдер).
Пароль — Приховане введення паролю.

Реалізовано режими "Ввімкнено" та "Активний", а також передача змін та повідомлень у модель даних СВУ — рушій. Режим "Активний" призводить до встановлення курсору активності для непорожнього фону та додаткових умов різних видів "Text", "Media" та "Box":

Text — не порожній текст;
Media — не порожнє джерело зображення.

На рисунку представлено частину екрану з кадром, що містить вищеперелічені елементи форми.

6.4.3 Примітив тексту (Text)

Реалізацію на боці моделі даних (UI.VCAEngine) описано в цьому-ж документі, розділ 4.12.

6.4.3.1 UI.Vision

Реалізовано підтримку елементу тексту зі властивостями:

Шрифт зі властивостями: типу-класу, розміру, підсилення, нахилу, підкреслення та перекреслення.
Колір тексту.
Орієнтація тексту.
Автоматичне перенесення за словами.
Вирівнювання тексту по горизонталі та вертикалі, з усіма варіантами.
Відображення фону у вигляді кольору та зображення.
Відображення бордюру довкола тексту з вказаним кольором, шириною та стилем.
Відображення HTML.
Доповнення тексту аргументами різного типу та властивостей.

На рисунку представлено частину екрана з кадром, що містить приклади тексту з використанням різних параметрів.

6.4.3.2 UI.WebVision

Реалізовано підтримку елементу тексту зі властивостями:

Шрифт зі властивостями: типу-класу, розміру, підсилення, нахилу, підкреслення та перекреслення.
Колір тексту.
Орієнтація тексту.
Автоматичне перенесення за словами.
Вирівнювання тексту по горизонталі та вертикалі, з усіма варіантами.
Відображення фону у вигляді кольору та зображення.
Відображення бордюру довкола тексту з вказаним кольором, шириною та стилем.
Відображення HTML.
Доповнення тексту аргументами різного типу та властивостей.

На рисунку представлено частину екрана з кадром, що містить приклади тексту з використанням різних параметрів.

6.4.4 Примітив відображення медіа-матеріалів (Media)

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.12.

6.4.4.1 UI.Vision

Реалізовано підтримку елементу відображення медіа-матеріалів з властивостями:

Вказання джерела медіа даних: зображення або відео-матеріалу.
Перегляд зображень більшості відомих форматів з можливістю їх вписування у розмір віджету і збереження співвідношення сторін тут.
Програвання простих анімованих форматів зображень та відео з можливістю управління швидкістю програвання.
Програвання повноформатного відео та аудіо, за посередництвом Qt або Phonon.
Відображення фону у вигляді кольору та зображення.
Відображення бордюру по периметру віджету, з вказаним кольором, шириною та стилем.
Формування активних областей та генерація повідомлень при їх активації.

На рисунку представлено частину екрану з кадром, що містить приклади перегляду/програвання медіа-даних.

6.4.4.2 UI.WebVision

Реалізовано підтримку елементу відображення медіа-матеріалів з властивостями:

Вказання джерела медіа даних: зображення або відео-матеріалу.
Перегляд зображень більшості відомих форматів з можливістю їх вписування у розмір віджету і збереження співвідношення сторін тут.
Програвання простих анімованих форматів зображень та відео з можливістю управління швидкістю програвання (недоступно).
Програвання повноформатного відео та аудіо за допомогою HTML5.
Відображення фону у вигляді кольору та зображення.
Відображення бордюру по периметру віджету, з вказаним кольором, шириною та стилем.
Формування активних областей та генерація повідомлень при їх активації.

На рисунку представлено частину екрану з кадром, що містить приклади перегляду/програвання медіа-даних.

6.4.5 Примітив побудови діаграм-графіків (Diagram)

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.12.

6.4.5.1 UI.Vision

Реалізовано підтримку елементу побудови діаграм для типів "Графік", "Спектр" та "XY", з властивостями:

Загальні властивості типів діаграми "Графік", "Спектр" та "XY":
- можливість вибору архіватору, буферу архіву або всіх даних, при роботі з архівними даними;
- адаптація графіку параметра до реальних значень даних шляхом підлаштування шкалы, у випадку відсутності прямо вказаного діапазону значень;
- управління масштабом шкали значень шляхом збільшення, зменшення та зсуву;
- широкий діапазон масштабування та адаптації шкали часу з автоматичним приведенням запитаних даних до якості достатньої до відображення, або потрібної для експорту — вказанням граничної кількості вимірів у пікселі;
- відображення розмірної ґратки та маркерів по горизонталі та вертикалі з адаптацією до діапазону відображення;
- слідкуючий режим за поточним часом шляхом періодичного оновлення та зміщення часу діаграми до поточного часу — часу останніх даних у буфері архіву;
- горизонтальний слайдинг/ковзання за допомогою миші;
- масштабування ділянки обрамленої вікном, мишею.
Властивості типу діаграми "Графік":
- побудова графіків до 100 параметрів на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: поточних, архівних та користувацьких даних;
- формування проміжного буферу відображення для поточних значень;
- підтримка активного режиму з курсором та отриманням значень під курсором;
- можливість побудови графіків як у лінійній, так і логарифмічній шкалі значень.
Властивості типу діаграми "Спектр":
- побудова графіків частотного спектру параметрів до 100 на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: архівних та користувацьких даних;
- підтримка активного режиму з курсором та отриманням значень під курсором.
Властивості типу діаграми "XY":
- побудова XY графіків параметрів до 50 на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: поточних, архівних та користувацьких даних;
- формування проміжного буферу відображення для поточних значень;
- параметри розподіляються парами на графік, де парні за осі Y (0,2,4...) та непарні за осі X (1,3,5...);
- можливість побудови графіків як у лінійній, так і логарифмічній шкалі значень.

Модулем візуалізатору надається та використовується низка специфічних атрибутів даного примітиву, інформацію про який наведено у таблиці.

Ідентифікатор	Ім'я	Призначення
sclWin	Масштабування ділянки обрамленої вікном, мишею	Логічний тип атрибуту, створюваний користувачем вручну, за потреби. Для значення "істина" вмикається режим масштабування ділянки тренду обрамленої вікном за допомогою миші.

На рисунку представлено частину екрану з кадром, що містить приклади діаграм: "Графік", "Спектр" та "XY".

6.4.5.2 UI.WebVision

Реалізовано підтримку елементу побудови діаграм для типів "Графік", "Спектр" та "XY", з властивостями:

Загальні властивості типів діаграми "Графік", "Спектр" та "XY":
- можливість вибору архіватору, буферу архіву або всіх даних, при роботі з архівними даними;
- адаптація графіку параметра до реальних значень даних шляхом підлаштування шкалы, у випадку відсутності прямо вказаного діапазону значень;
- управління масштабом шкали значень шляхом збільшення, зменшення та зсуву;
- широкий діапазон масштабування та адаптації шкали часу з автоматичним приведенням запитаних даних до якості достатньої до відображення, або потрібної для експорту — вказанням граничної кількості вимірів у пікселі;
- відображення розмірної ґратки та маркерів по горизонталі та вертикалі з адаптацією до діапазону відображення;
- слідкуючий режим за поточним часом шляхом періодичного оновлення та зміщення часу діаграми до поточного часу — часу останніх даних у буфері архіву.
Властивості типу діаграми "Графік":
- побудова графіків до 100 параметрів на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: поточних, архівних та користувацьких даних;
- формування проміжного буферу відображення для поточних значень;
- підтримка активного режиму з курсором та отриманням значень під курсором;
- можливість побудови графіків як у лінійній, так і логарифмічній шкалі значень.
Властивості типу діаграми "Спектр":
- побудова графіків частотного спектру параметрів до 100 на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: архівних та користувацьких даних;
- підтримка активного режиму з курсором та отриманням значень під курсором.
Властивості типу діаграми "XY":
- побудова XY графіків параметрів до 50 на одній діаграмі у процентній шкалі та можливістю відображення обраних параметрів у власній шкалі;
- побудова графіку для: поточних, архівних та користувацьких даних;
- формування проміжного буферу відображення для поточних значень;
- параметри розподіляються парами на графік, де парні за осі Y (0,2,4...) та непарні за осі X (1,3,5...);
- можливість побудови графіків як у лінійній, так і логарифмічній шкалі значень.

На рисунку представлено частину екрану з кадром, що містить приклади діаграм: "Графік", "Спектр" та "XY".

6.4.6 Примітив формування протоколу (Protocol)

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.12.

6.4.6.1 UI.Vision

Реалізовано підтримку елементу формування протоколу з властивостями:

Формування протоколу з архіву повідомлень на вказаний час та глибину.
Запит даних з вказаних архіваторів повідомлень.
Вибірка даних з архівів за рівнем важливості та шаблоном категорії повідомлень.
Підтримка режиму слідкування за появою повідомлень у архіві повідомлень.

На рисунку представлено частину екрану з кадром, що містить приклад протоколу.

6.4.6.2 UI.WebVision

Реалізовано підтримку елементу формування протоколу з властивостями:

Формування протоколу з архіву повідомлень на вказаний час та глибину.
Запит даних з вказаних архіваторів повідомлень.
Вибірка даних з архівів за рівнем важливості та шаблоном категорії повідомлень.
Підтримка режиму слідкування за появою повідомлень у архіві повідомлень.

На рисунку представлено частину екрану з кадром, що містить приклад протоколу.

6.4.7 Примітив формування документу (Document)

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.12.

6.4.7.1 UI.Vision

Реалізовано підтримку елементу формування звітної документації з властивостями:

Гнучке формування структури документу на основі мови гіпертекстової розмітки, що надає підтримку широких можливостей форматування документів.
Формування документів за командою або розкладом, що необхідно для формування звітної документації до архіву, з подальшим переглядом архіву.
Формування документів у режимі реального часу, для надання їх повністю динамічно та на основі архівів за вказаний час.
Використання атрибутів віджету для передачі у документ значень та адрес на архіви, що дозволяє використовувати віджет документу як шаблон, при формуванні звітів з іншими вхідними даними.

У основі будь-якого документу лежить XHTML-шаблон. XHTML-шаблон це тег "body" WEB-сторінки, що містить статику документу у стандарті XHTML 1.0 та елементи виконувальних інструкцій на мові користувацького програмування OpenSCADA, у вигляді <?dp {procedure} ?>. Результуючий документ формується шляхом виконання процедур та вставки їх результату у документ.

Джерелом значень виконуваних інструкцій є атрибути віджету цього примітиву, а також всі механізми мови користувацького програмування OpenSCADA. Атрибути можуть додаватися користувачем та лінкуватися на реальні атрибути параметрів або-ж бути автономними, значення яких будуть формуватися у процедурі віджету. У випадку зі злінкованими атрибутами, значення можуть вийматися з архіву-історії.

На рисунку представлено кадр, що містить приклад документу.

6.4.7.2 UI.WebVision

Реалізовано підтримку елементу формування звітної документації з властивостями:

Гнучке формування структури документу на основі мови гіпертекстової розмітки, що надає підтримку широких можливостей форматування документів.
Формування документів за командою або розкладом, що необхідно для формування звітної документації до архіву, з подальшим переглядом архіву.
Формування документів у режимі реального часу, для надання їх повністю динамічно та на основі архівів за вказаний час.
Використання атрибутів віджету для передачі у документ значень та адрес на архіви, що дозволяє використовувати віджет документу як шаблон, при формуванні звітів з іншими вхідними даними.

У основі будь-якого документу лежить XHTML-шаблон. XHTML-шаблон це тег "body" WEB-сторінки, що містить статику документу у стандарті XHTML 1.0 та елементи виконувальних інструкцій на мові користувацького програмування OpenSCADA, у вигляді <?dp {procedure} ?>. Результуючий документ формується шляхом виконання процедур та вставки їх результату у документ.

Джерелом значень виконуваних інструкцій є атрибути віджету цього примітиву, а також всі механізми мови користувацького програмування OpenSCADA. Атрибути можуть додаватися користувачем та лінкуватися на реальні атрибути параметрів або-ж бути автономними, значення яких будуть формуватися у процедурі віджету. У випадку зі злінкованими атрибутами, значення можуть вийматися з архіву-історії.

На рисунку представлено кадр, який містить приклад документу.

6.4.8 Примітив контейнеру (Box)

Реалізацію на боці моделі даних (UI.VCAEngine) описано в цьому-ж документі, розділ 4.12.

6.4.8.1 UI.Vision

Реалізовано підтримку примітиву контейнеру, що, за сумісництвом, виконує роль сторінок проєктів. Даний примітив є єдиним елементом-контейнером, який може включати у себе посилання на кадри з бібліотеки, формуючи тим самим користувацькі елементи потрібної конфігурації. Примітив реалізує передбачені проєктом властивості. Перелічимо, по пунктах, властивості даного примітиву:

Контейнер — Дозволяє формувати потрібні об'єкти шляхом групування базових у межах даного примітиву.
Сторінка — Елементи, побудовані на даному примітиві, можуть виконувати роль сторінки користувацького інтерфейсу.
Контейнер сторінок — Властивість заміщення, у процесі виконання, власного вмісту іншою сторінкою. Використовується для формування фреймів на сторінках користувацького інтерфейсу. Наприклад, головна сторінка типової SCADA-системи з об'єктами сигналізації будується саме таким чином.
Фон — Підтримує можливість указання фону у вигляді кольору та зображення.
Бордюр — Підтримує можливість зображення бордюру з вказаним кольором, товщиною та стилем.

6.4.8.2 UI.WebVision

Реалізовано підтримку примітиву контейнеру, що, за сумісництвом, виконує роль сторінок проєктів. Даний примітив є єдиним елементом-контейнером, який може включати у себе посилання на кадри з бібліотеки, формуючи тим самим користувацькі елементи потрібної конфігурації. Примітив реалізує передбачені проєктом властивості. Перелічимо, по пунктах, властивості даного примітиву:

Контейнер — Дозволяє формувати потрібні об'єкти шляхом групування базових у межах даного примітиву.
Сторінка — Елементи, побудовані на даному примітиві, можуть виконувати роль сторінки користувацького інтерфейсу.
Контейнер сторінок — Властивість заміщення, у процесі виконання, власного вмісту іншою сторінкою. Використовується для формування фреймів на сторінках користувацького інтерфейсу. Наприклад, головна сторінка типової SCADA-системи з об'єктами сигналізації будується саме таким чином.
Фон — Підтримує можливість указання фону у вигляді кольору та зображення.
Бордюр — Підтримує можливість зображення бордюру з вказаним кольором, товщиною та стилем.

6.5 Теми-стилі відображення

Реалізацію на боці моделі даних (UI.VCAEngine) описано у цьому-ж документі, розділ 4.6.

6.5.1 UI.Vision

Відомо, що людина може мати індивідуальні особливості сприйняття графічної інформації. Якщо ці особливості не враховувати то можна отримати несприйняття та відторгнення користувача до інтерфейсу ВУ. Таке несприйняття та відторгнення може призвести до фатальних помилок при управлінні ТП, а також травмувати людину постійною роботою з інтерфейсом. У SCADA системах прийнято домовленості, які регламентують вимоги по створенню уніфікованого інтерфейсу ВУ, що нормально сприймається більшістю людей. При цьому, практично відсутнє врахування особливостей людей з деякими відхиленнями.

З метою врахувати цю обставину, та надати можливість централізовано та просто змінювати візуальні властивості інтерфейсу, проєктом реалізується менеджер стилів інтерфейсу візуалізації.

Користувачем може бути створено багато стилів, кожний з яких буде зберігати кольорові, шрифтові та інші властивості елементів кадру. Проста зміна стилю дозволить швидко видозмінити інтерфейс ВУ, та можливість призначення індивідуального стилю до користувача дозволить врахувати його особливості.

Для реалізації цієї можливості, при створені кадрів, необхідно для властивостей кольору, шрифту та інших встановити параметр "Конфігурація" (таблиці у вкладці "Обробка") у значення "З стилю". А у параметрі "Конфігураційний шаблон" вказати ідентифікатор поля стиля. Далі, це поле автоматично з'явиться у менеджері стилів та його можна буде там змінювати. Менеджер стилів доступний на сторінці конфігурації проєкту у вкладці "Стилі". На цій вкладці можна стилі створювати, видаляти та змінювати, видаляти їх поля.

Загалом, стилі доступні починаючи з рівня проєктів. На рівні бібліотек віджетів можна тільки визначати поля стилів у віджетів. На рівні проєкту, при виборі стиля, включається робота зі стилями, що передбачає доступ до полів стилів замість безпосередніх значень атрибутів. Фактично, це означає, що при читанні або записі атрибуту віджету, вказані операції будуть здійснюватися над відповідним полем обраного стилю.

При запуску проєкту на виконання буде використано встановлений у проєкті стиль. Надалі, користувач може обрати стиль з переліку доступних. Обраний користувачем стиль буде збережено та використано при наступному запуску проєкту.

6.5.2 UI.WebVision

Через відсутність інструменту розробки користувацьких інтерфейсів він не потребує специфічної реалізації стилів.

6.6 Карти повідомлень — У планах

Реалізація даного пункту поки відсутня та буде здійснена за потреби.

6.7 Реалізація слабких зв'язків між моделлю даних та представленням

У процесі реалізації даного етапу написано додаткові сценарії інтерфейсу управління для покриття задачі організації слабких зв'язків між моделлю (VCAEngine) та візуалізатором (Vision). На боці візуалізатору (Vision) виконано повний перехід на слабкі зв'язки з моделлю даних VCA. У результаті цього вдалося досягти значної уніфікації візуалізатору та підвищити його стабільність. питання продуктивності розглянемо нижче.

6.8 Web-інтерфейс візуалізації сеансу проєкту

Реалізацію виконано у модулі UI.WebVision та у об'ємі виконання всіх примітивів та їх видів, для проєктів розроблених у UI.Vision.

7 Оптимізація

У процесі реалізації неодноразово застосовувалися заходи з оптимізації, спрямовані на підвищення продуктивності різних вузлів СВУ та взаємодії між ними. У цьому розділі розташовано звіти, міркування та плани таких заходів.

23.08.2007
Підстава: Найбільш відповідальним, у питанні продуктивності, є взаємодія між моделлю даний СВУ та візуалізаторами, а також цикли обслуговування інтерактивної взаємодії та оновлення. Дане питання набуває ще більшого значення у світлі того, що для взаємодії візуалізаторів з моделлю даних СВУ використовуються слабкі зв'язки, а саме — повідомлення, засновані на XML-запитах, які потенційно повільніше прямих зв'язків. Однак можливість подальшого переспрямування потоку даних взаємодії на мережеві транспортні протоколи, а також більш висока надійність такої взаємодії, виправдовують зусилля з оптимізації цієї взаємодії.
Умови: Основними об'єктами оптимізації є: цикл оновлення візуалізатору "Vision" та цикл обрахунку сеансу на боці моделі даних СВУ. Замір інтервалів часу виконувалося на обчислювальній машині Athlon 64 3000+, з заниженою до 800МГц частотою процесору та тестовій сторінці.

Процес	Початковий час, мілісекунди	Результатний час, мілісекунди	Коментарі
Цикл оновлення візуалізатору "Vision"
Повний секундний цикл оновлення	43	10
Обробка переліку відкритих вікон	2.3	2.2	Незначне покращення за рахунок виокремлення функції запиту переліку відкритих вікон у сервісні функції швидкого доступу.
Оновлення відкритих сторінок	41	9
Запит атрибутів	24	7	Значно скоротилося за рахунок введення загального лічильника модифікації віджету та виносу запиту оновлення переліку некористувацьких атрибутів до циклу обрахунку сеансу.
Виклик функції setAttr(), для отриманих атрибутів	19	2	Значно скоротилося за рахунок перегляду та доопрацювання примітиву "Text".
Цикл обрахунку сеансу користувацького інтерфейсу моделі даних СВУ.
Повний цикл обчислення	53	21	Значно скоротився за рахунок перегляду послідовності обчислення віджету та зменшення періодичності оновлення переліку: злінкованих атрибутів та активних дочірніх віджетів.

11.07.2008
Підстава: Для оцінки потенційних можливостей середовища візуалізації з продуктивності, а також з метою підвищення продуктивності та можливості створення мнемосхем з великою кількістю віджетів, було здійснено оптимізацію візуалізації віджетів, як у режимі розробки, так і у режимі виконання.
Умови: Вимірювання інтервалів часу виконувалося на обчислювальній машині Pentium 4 3200.

Процес	Початковий час, мілісекунди	Результатний час, мілісекунди	Коментарі
160 еліптичних дуг по одній у кожному віджеті, з радіусами по 20 пікселів та товщиною лінії 1.	Завантаження: 497; Ініціалізація, відмальовка: 355	Завантаження: 333; Ініціалізація, відмальовка: 273
160 еліптичних дуг по одній у кожному віджеті з радіусами по 20 пікселів та товщиною лінії 1, з заповненням у кожній.	Завантаження: 492; Ініціалізація, відмальовка: 1379	Завантаження: 326; Ініціалізація, відмальовка: 470
160 еліптичних дуг по одній у кожному віджеті з радіусами по 20 пікселів та товщиною лінії 1, з заливкою у кожній та з масштабом сторінки 0.5, по X та по Y.	Завантаження: 495; Ініціалізація, відмальовка: 1430	Завантаження: 334; Ініціалізація, відмальовка: 452	Як видно, присутність масштабних коефіцієнтів, не рівних 1, суттєво не впливають ні на завантаження, ні на ініціалізацію з відмальовкою.
160 ліній по одній у кожному віджеті довжиною 40 та товщиною 10 пікселів.	Завантаження: 451; Ініціалізація, відмальовка: 70	Завантаження: 315; Ініціалізація, відмальовка: 5
160 прямокутників по одному у кожному віджеті довжиною 40, шириною 10, товщиною лінії 1 піксель та з заливкою у кожному.	Завантаження: 486; Ініціалізація, відмальовка: 175	Завантаження: 336; Ініціалізація, відмальовка: 38
240 ліній по 20 у кожному віджеті (загалом 12 віджетів), товщиною 10 та довжиною, приблизно рівної 50 пікселів.	Завантаження: 58; Ініціалізація, відмальовка: 53	Завантаження: 30; Ініціалізація, відмальовка: 8	Час і до і після оптимізації значно менше у порівнянні з однією лінією у одному віджеті (разом 160 ліній) за рахунок зменшення кількості віджетів.
240 чотирикутників з заливкою, шириною приблизно 15, довжиною приблизно 50 пікселів та з товщиною лінії у 1 піксель, по 20 у кожному віджеті (разом 12 віджетів).	Завантаження: 95; Ініціалізація, відмальовка: 272	Завантаження: 42; Ініціалізація, відмальовка: 93

09.2022
Підстава: Зменшення загального навантаження інтерфейсу на дуже навантажених системах, повільних Інтернет каналах (особливо для Web), для переважно пасивних інтерфейсів без періодичного оновлення та зі збереженням реактивності інтерфейсу — реакції на події; для чого запроваджено такі вдосконалення:

2021-03: UI.VCAEngine доповнено щодо раннього опрацювання подій;
2022-09-20: UI.VCAEngine адаптовано до функціювання за дуже великих періодичностей опрацювання та вимкнення періодичного опрацювання взагалі.

Умови: Вимірювання навантаження ЦП відбувалося на комп'ютері визначеному у таблиці за допомогою утиліти top.

Умова	Базове навантаження (ЦП%)	VCAEngine Сеанс (ЦП%)	Vision (ЦП%)	WebVision, Cromium (ЦП%)
AMD A8-6500 комп'ютер на політиці масштабування ЦП "Заощадження" для АГЛКС із відкритою основною сторінкою та обраним-блимаючим PC1
Оригінально — без оптимізації	29	33 = +4	48 = +15	52 = +19, 25
Період проєкту/сеансу 100 мс, КореневоїСторінки 1000 мс, ПанелейКерування 100 мс	26.5	31.5 = +5	46.5 = +15	51 = +19.5, 30
Період проєкту/сеансу 250 мс, КореневоїСторінки 1000 мс, ПанелейКерування 250 мс	26.5	29.5 = +3	40 = +9.5	43 = +12.5, 21
Період проєкту/сеансу 250 мс, КореневоїСторінки 10000 мс, ПанелейКерування 1000 мс	26.5	28.5 = +2	37.5 = +9	37 = +8.5, 10
Період проєкту/сеансу 250 мс, КореневоїСторінки ВИМКНЕНО, ПанелейКерування 1000 мс	26.5	28.5 = +2	37.5 = +9	36.5 = +8, 10
Період проєкту/сеансу 250 мс, КореневоїСторінки ВИМКНЕНО, ПанелейКерування 1000 мс > без обрання	26.5	27.5 = +1	36.5 = +9	34 = +6.5, 7
Період проєкту/сеансу 100 мс, КореневоїСторінки ВИМКНЕНО, ПанелейКерування 1000 мс	26.5	29.5 = +3	40.5 = +11	39 = +9.5, 12
Період проєкту/сеансу 100 мс, КореневоїСторінки ВИМКНЕНО, ПанелейКерування 1000 мс > без обрання	26.5	29.5 = +3	38 = +8.5	36 = +6.5, 9
AMD Phenom(tm) II X4 900e сервер на політиці масштабування ЦП "Динамічно, переважно 800 МГц" для проєкту РозумнийБудинок
Період проєкту/сеансу 100 мс, КореневоїСторінки 1000 мс, ПанелейКерування 100 мс > головна сторінка	6	20 = +14	-	30 = +10, 16
Період проєкту/сеансу 250 мс, КореневоїСторінки 10000 мс, ПанелейКерування 1000 мс > головна сторінка	6	12 = +6	-	16 = +4, 9
Період проєкту/сеансу 250 мс, КореневоїСторінки 10000 мс, ПанелейКерування 1000 мс > група графіків > без адаптації	6	17 = +11	-	35 = +18, 12
Період проєкту/сеансу 250 мс, КореневоїСторінки 10000 мс, ПанелейКерування 1000 мс > група графіків > адаптація	6	14 = +8	-	30 = +16, 11 (примітив Діаграма працює незалежно у 1000 мс)
Період проєкту/сеансу 250 мс, КореневоїСторінки 10000 мс, ПанелейКерування 1000 мс > група графіків > розширена адаптація	6	12 = +6	-	15 = +3, 4

Підпроєкти/Середовище Візуалізації та Управління

Contents

1 Вступ

2 Призначення

3 Вимоги

3.1 Архітектурні вимоги

3.2 Загальні вимоги

3.3 Вимоги до надійності

4 Проєктування

4.1 Постановка завдання

4.1.1 Задачі SCADA системи

4.1.2 Завдання систем моніторингу

4.2 Формалізація

4.3 Кадри та елементи відображення (віджети)

4.4 Проєкт

4.5 Сеанс виконання проєкту

4.6 Стилі

4.7 Події, їх обробка та карти події

4.8 Сигналізація

4.9 Керування правами

4.10 Зв'язування з динамікою

4.11 Архітектура

4.12 Примітиви віджетів

4.12.1 Елементарна графічна фігура (ElFigure)

4.12.2 Елемент форми (FormEl)

4.12.3 Елемент тексту (Text)

4.12.4 Елемент відображення медіа-матеріалів (Media)

4.12.5 Елемент побудови діаграм (Diagram)

4.12.6 Елемент побудови протоколів на основі архівів повідомлень (Protocol)

4.12.7 Елемент формування звітної документації (Document)

4.12.8 Контейнер (Box)

4.13 Використання БД для зберігання бібліотек віджетів та проєктів

4.14 API користувацького програмування

4.15 Сервісні команди-функції Інтерфейсу Управління

4.16 Копіювання елементів

4.17 Передбачені функціональні можливості

5 Програвання ситуацій з реалізації їх на основі концепції даного проєкту

6 Реалізація

6.1 Віджети та їх бібліотеки

6.1.1 Реалізація основи архітектури "Модель даних"-"Представлення"

6.1.2 Реалізація базових функцій моделі даних СВУ у модулі UI.VCAEngine

6.1.3 Реалізація базових функцій середовища розробки користувацького інтерфейсу у модулі представлення UI.Vision

6.2 Проєкти інтерфейсів візуалізації

6.3 Сеанси виконання проєктів

6.3.1 Формування ієрархічного дерева віджеті кінцевої візуалізації на основі проєкту для якого відкривається сеанс

6.3.2 Формування об'єктів значень для процедур обрахунку віджетів кінцевої візуалізації

6.3.3 Обробка посилань на параметри джерел даних OpenSCADA

6.3.4 Формування вікна виконання проєкту — "Виконання"

6.3.5 Візуалізація кадрів проєкту у режимі "Виконання" з періодичним оновленням вмісту

6.3.6 Реалізація передачі та обробки повідомлень

6.3.7 Реалізація механізму перемикання-відкриття-заміщення-навігації по сторінкам проєкту, з урахуванням сценаріїв обробки

6.4 Проєктування та реалізація примітивів відображення

6.4.1 Примітив елементарна фігура (ElFigure)

6.4.1.1 UI.Vision

6.4.1.2 UI.WebVision

6.4.2 Примітив елементу форми (FormEl)

6.4.2.1 UI.Vision

6.4.2.2 UI.WebVision

6.4.3 Примітив тексту (Text)

6.4.3.1 UI.Vision

6.4.3.2 UI.WebVision

6.4.4 Примітив відображення медіа-матеріалів (Media)

6.4.4.1 UI.Vision

6.4.4.2 UI.WebVision

6.4.5 Примітив побудови діаграм-графіків (Diagram)

6.4.5.1 UI.Vision

6.4.5.2 UI.WebVision

6.4.6 Примітив формування протоколу (Protocol)

6.4.6.1 UI.Vision

6.4.6.2 UI.WebVision

6.4.7 Примітив формування документу (Document)

6.4.7.1 UI.Vision

6.4.7.2 UI.WebVision

6.4.8 Примітив контейнеру (Box)

6.4.8.1 UI.Vision

6.4.8.2 UI.WebVision

6.5 Теми-стилі відображення

6.5.1 UI.Vision

6.5.2 UI.WebVision

6.6 Карти повідомлень — У планах
