Description
The main engine of the visual control area. Sponsored by, for finishing the changes obtaining mechanism on the visualisers runtime without spare requests and lost data on 1.5 HD^[!]: Vinnica Poultry Farm To Do: - append the image files edition user API for raster (PNG, JPEG, GIF), by LibGD2, and vector (SVG): - implement the main functions of the GD object (into Special.FLibSYS). ... for Vision also ... - move the runtime requests to VCAEngine in the asynchronous mode; !> has a problem with processing recursive events into event(), in the case of the mouse release events loss in processing the pressing mouse event. - implement the background execution of the edited pages in the development mode, for the visual diagram forming jointly BlockCalc and DAQ-sources at all. ... for Vision and WebVision also ... - append for the user-space global menu by the project-specific properties; - develop the block diagrams forming (dynamic frames) from the GUI; * adapt the widget libraries and the VCA projects to the inter-host copy.

Модуль предоставляет в OpenSCADA движок среды визуализации и управления (СВУ). Сам модуль не реализует визуализации СВУ, а содержит данные в соответствии с концепцией "Модель/данные – Интерфейс". Визуализация данных этого модуля выполняется модулями визуализации СВУ, например, модулем Vision и WebVision.

Среда визуализации и управления (СВУ) является неотъемлемой составляющей SCADA системы. Она применяется на клиентских станциях с целью доступного предоставления информации об объекте управления и выдачи управляющих воздействий на объект. В различных практических ситуациях и условиях могут применяться СВУ, построенные на различных принципах визуализации. Например, это могут быть библиотеки виджетов Qt, GTK+, wxWidgets или гипертекстовые механизмы на основе технологий HTML, XHTML, XML, CSS и JavaScript или сторонние приложения визуализации, реализованные на различных языках программирования Java, Python и т.д. Любой из этих принципов имеет свои преимущества и недостатки, комбинация которых может стать непреодолимым препятствием в возможности использования СВУ в том или ином практическом случае. Например, технологии вроде библиотеки Qt позволяют создавать высокопроизводительные СВУ, что несомненно важно для станций оператора управления технологическим процессом (ТП). Однако, необходимость инсталляции данного клиентского ПО может сделать его использование невозможным в отдельных ситуациях. С другой стороны, Web-технологии не требуют инсталляции на клиентские системы и являются предельно многоплатформенными (достаточно указать ссылку на Web-сервер в любом Web-браузере), что наиболее важно для различных инженерных и административных станций. С другой стороны, производительность и надёжность таких интерфейсов ниже, что практически исключает их использование на станциях оператора ТП.

OpenSCADA имеет предельно гибкую архитектуру, которая позволяет создавать внешние интерфейсы, в том числе и пользовательские, на любой основе и вкус. Например, среда конфигурации OpenSCADA доступна как на Qt-библиотеке, так и на Web-основе.

В тоже время, независимое создание реализаций СВУ на различной основе может повлечь за собой невозможность использования данных конфигурации одной СВУ в другой. Что неудобно и ограничено с пользовательской стороны, а также накладно в плане реализации и последующей поддержки.

С целью избежания этих проблем, а также создания в кратчайшие сроки полного спектра различных типов СВУ, основан проект создания концепции СВУ. Результатом этого проекта стал данный модуль движка(модели данных) СВУ, а также модули непосредственной визуализации Vision и WebVision.

1 Назначение

Данный модуль движка(модели данных) СВУ предназначен для формирования логической структуры СВУ и исполнения сеансов отдельных экземпляров проектов СВУ. Также, модуль предоставляет конечным визуализаторам СВУ все необходимые данные, как посредством локальных механизмов взаимодействия OpenSCADA, так и интерфейса управления OpenSCADA, для удалённого доступа.

Финальная версия этого модуля СВУ обеспечит:

Перечислим возможности, которые сможет и обеспечивает СВУ, построенная на основе данного проекта:

три уровня сложности в формировании интерфейса визуализации, позволяющие органично осваивать и применять инструментарий по принципу — от простого к сложному:

формирование из шаблонных кадров, путём назначения динамики и без графической конфигурации;
графическое формирование новых кадров, путём использования готовых элементов визуализации из библиотеки — мнемосхемы;
формирование, в библиотеке, новых: кадров, шаблонных кадров и элементов отображения.

построение интерфейсов визуализации практически любой сложности (ограниченную "дискретностью" функций примитивов), начиная от простых интерфейсов мониторинга и, заканчивая полноценными иерархическими интерфейсами, используемыми в SCADA системах;
предоставление различных способов формирования и конфигурации пользовательского интерфейса, основанных на различных интерфейсах графического представления (Qt, Web, ...), или-же посредством стандартного интерфейса управления OpenSCADA;
построение и коррекция интерфейса, установка и смена динамики в процессе исполнения;
построение, на уровне пользователя, новых шаблонных кадров и формирование специализированных, под область применения, библиотек кадров (например, включение кадров параметров, графиков и других элементов с увязкой их друг с другом), согласно идее вторичного использования, накопления и совершенствования;
построение новых пользовательских элементов визуализации и формирование специализированных, под область применения, библиотек кадров, согласно идее вторичного использования, накопления и совершенствования;
описание логики новых шаблонных кадров и пользовательских элементов визуализации как простыми связями, так и лаконичным, полноценным языком пользовательского программирования;
возможность включение, в пользовательские элементы визуализации, функций (или кадров вычисления функций) объектной модели OpenSCADA, практически связывая представление с алгоритмом вычисления; например, визуализируя библиотеку моделей аппаратов ТП, для последующего визуального построения моделей ТП;
разделение данных пользовательских интерфейсов и интерфейсов представления этих данных, позволяющее строить интерфейс пользователя в одной среде, а исполнять во многих других (Qt, Web, ...);
возможность подключения к исполняющемуся интерфейсу для наблюдения и коррекции действий; например, при обучении операторов и контроля за его действиями в реальном времени;
визуальное построение различных схем с наложением логических связей и последующим централизованным исполнением в фоне — визуальное построение и исполнение математических моделей, логических схем, релейных схем и иного;
предоставление, в OpenSCADA, функций объектного API; может использоваться для управления свойствами интерфейса визуализации из пользовательских процедур;
построение серверов для: кадров, элементов визуализации и проектов интерфейсов визуализации; с возможностью обслуживания множественных клиентских соединений;
простая организация клиентских станций на различной основе (Qt, Web, ...), с подключением к центральному серверу;
полноценный механизм разделения полномочий между пользователями, позволяющий создавать и исполнять проекты с различными правами доступа к его компонентам;
гибкое формирование правил сигнализаций и уведомления, с учётом и поддержкой различных способов уведомления;
поддержка пользовательского формирования палитры и шрифтовых предпочтений интерфейса визуализации, в стилях;
поддержка пользовательского формирования карт событий под различное оборудование управления и пользовательские предпочтения;
поддержка профилей пользователей, позволяющая определять различные свойства интерфейса визуализации (цветовая гамма, шрифтовые особенности, предпочтительные карты событий);
гибкое хранение и распространение библиотек виджетов, кадров и проектов интерфейсов визуализации в БД, поддерживаемых OpenSCADA; практически, пользователю нужно только зарегистрировать полученную БД с данными.

2 Конфигурация и формирование интерфейсов СВУ

Сам модуль не содержит механизмов визуального формирования интерфейсов СВУ, такие инструменты могут предоставляться модулями конечной визуализации СВУ, например, он предоставляется модулем Vision.

Хотя визуальных механизмов формирования СВУ модулем не предоставляется, для управления логической структурой предоставляется механизм, реализованный на основе интерфейса управления OpenSCADA, а значит, доступный для использования в любом конфигураторе OpenSCADA. Диалоги этого интерфейса рассмотрены далее, в контексте рассмотрения архитектуры модуля и его данных.

3 Архитектура

СВУ, в целом, может работать в двух режимах — разработки и исполнения. В режиме разработки формируется интерфейс СВУ и его компоненты, определяются механизмы взаимодействия. В режиме исполнения выполняется формирование интерфейса СВУ и производится взаимодействие с конечным пользователем, на основе разработанных СВУ.

Интерфейс СВУ формируется из кадров, каждый из которых, в свою очередь, формируется из элементов примитивов или пользовательских элементов интерфейса. При этом, пользовательские элементы интерфейса также формируются из примитивов или других пользовательских элементов. Таким образом обеспечивается иерархичность и повторное использования уже разработанных компонентов.

Кадры и пользовательские элементы размещаются в библиотеках виджетов. Из элементов этих библиотек формируются проекты интерфейсов конечной визуализации СВУ. На основе-же этих проектов формируются сеансы визуализации.

Описанная структура СВУ приведена на рисунке.

Данная архитектура СВУ позволяет реализовать поддержку трёх уровней сложности у процесса разработки интерфейсов управления:

Формирования интерфейса визуализации и управления (ВУ) с помощью библиотеки шаблонных кадров, путём помещения шаблонов кадров в проект и назначения динамики.
В дополнении к первому уровню производится формирование собственных кадров на основе библиотеки производных и базовых виджетов. Возможно как прямое назначение динамики в виджете, так и последующее её назначение в проекте.
В дополнении ко второму уровню производится самостоятельное формирование производных виджетов, новых шаблонных кадров, а также кадров с использованием механизма описания логики взаимодействия и обработки событий на языке пользовательского программирования OpenSCADA.

3.1 Кадры и элементы отображения (виджеты)

Кадр это окно, непосредственно предоставляющее информацию пользователю в графической и/или текстовой форме. Группа взаимосвязанных кадров формирует цельный пользовательский интерфейс ВУ.

Содержимое кадра формируется из элементов отображения (виджетов). Виджеты могут быть базовыми примитивами (различные элементарные фигуры, текст, тренд и т.д.) и производными, сформированные из базовых или других производных виджетов. Все виджеты группируются по библиотекам. В процессе работы, пользователь может формировать собственные библиотеки производных виджетов.

Собственно сам кадр также является виджетом, который используется в роли конечного элемента визуализации. А это значит, что библиотеки виджетов могут хранить и заготовки кадров, и шаблоны результирующих страниц пользовательского интерфейса.

Кадры и виджеты являются пассивными элементами, которые обычно не содержат связей с динамикой и другими кадрами, а только предоставляют информацию о свойствах и характере динамики(конфигурации), подключаемой к свойствам. Активированные кадры, содержащие ссылки на динамику и активные связи, формируют пользовательский интерфейс и хранятся в проектах. В некоторых случаях возможно прямое назначение динамики в заготовках кадров.

Производные кадры/виджеты могут содержать вложенные виджеты, которые могут быть склеены-связаны один с другим логикой, с помощью языка пользовательского программирования OpenSCADA.

Виджет является элементом, посредством которого обеспечивается:

визуализация оперативной и архивной информации ведения ТП;
сигнализация про нарушения ведения ТП;
переключение между кадрами ТП;
управление технологическим оборудованием и параметрами ведения ТП.

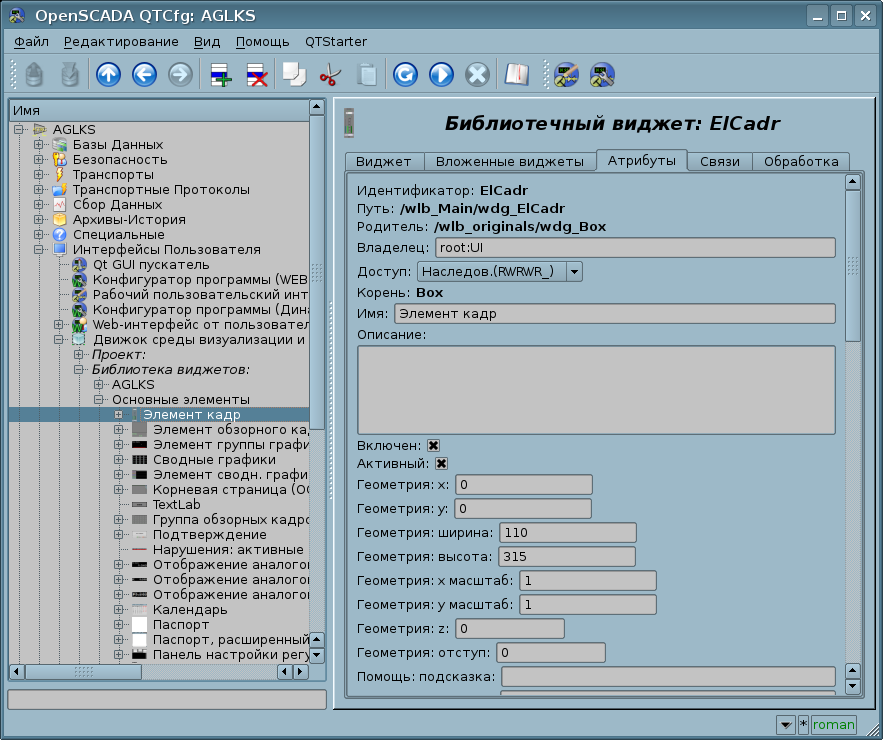

Настройка и связывание виджетов производится посредством их свойств. Родительский виджет, и виджеты содержащиеся в нем, могут дополняться пользовательскими свойствами. В последствии, пользовательские и статические атрибуты связываются со свойствами вложенных виджетов, посредством внутренней логики. Для отображения динамики (текущих и архивных данных) свойства виджетов динамизируются, т.е связываются с атрибутами параметров OpenSCADA или свойствами других виджетов. Использование, для связывания вложенных виджетов внутренней логикой, языка пользовательского программирования OpenSCADA снимает вопрос реализации сложной логики визуализации, обеспечивая тем самым высокую гибкость. Практически, можно создавать полностью динамизированные кадры со сложными взаимосвязями на уровне пользователя.

3.2 Проект

Непосредственная конфигурация, и свойства конечного интерфейса визуализации, содержатся в проекте интерфейса визуализации СВУ, которых может быть создано множество.

Каждый проект включает страницы из библиотек кадров-виджетов. В ряде режимов, сама страница может включать в себя вложенные страницы как независимые от родительской, так и с использованием родительского в роли шаблона. Шаблонные страницы-виджеты позволяют предельно упростить процесс создания однотипных кадров простого мониторинга, инженером АСУ ТП или пользователем OpenSCADA. Примером таких однотипных кадров могут быть: группы контуров, группы графиков, протоколы и различные сводные таблицы. Мнемосхемы технологических процессов редко подпадают под такую схему и формируются в отдельной странице-виджете.

Страница, как и виджет на котором она основана, предоставляет возможность привязки динамики к описанным в ней свойствам — связи, которые могут быть установлены динамикой или константами. Кроме того, связывание непосредственно на уровне страницы проекта является предпочтительным, чем осуществление этого на уровне виджетов библиотек.

Пример иерархического представления компонентов проекта классического интерфейса ВУ технологического процесса, с описанием выражений стандартных вызовов, приведен на рисунке.

Предусмотрены следующие специальные свойства страниц:

Контейнер — страница является контейнером вложенных страниц.
Шаблон — страница является шаблоном вложенных страниц.
Пусто — пустая и неактивная страница. Это свойство используется совместно со свойством Контейнер, для организации логических контейнеров страниц.
Связь — связь на другую страницу ка контейнер под-страниц, которые будут использоваться на стороне исполнения проектов (сеансов) без их отдельного создания.

На комбинациях вышеуказанных специальных свойств страниц реализованы следующие их типы:

Стандарт — стандартная страница (не установлено ни одно из свойств), является полноценной конечной страницей.
Контейнер — полноценная страница со свойством контейнера (Контейнер).
Логический контейнер — логический контейнер, фактически сам не являющийся страницей (Контейнер|Пусто), выполняет роль промежуточного и группирующего элемента в дереве страниц.
Шаблон — страница-шаблон (Шаблон). Чистая шаблонная страница, используется для описания общих свойств и доопределения их во вложенных страницах, в частном порядке.
Контейнер и шаблон — страница шаблон и контейнер (Шаблон|Контейнер), совмещает функции шаблона и контейнера.
Связь — связь на другую страницу. Связи могут быть использованы на полностью динамических и высоко тиражируемых страницах, для оптимизации использования памяти. Для разделения открытия связанных страниц Вы должны использовать атрибут "path". Функция uiCmd() пользовательского API должна использоваться для управления страницами этого типа вместо прямой записи в атрибуты страниц "pgOpen" и "pgOpenSrc".

На стороне визуализации (RunTime) построена логика, регулирующая каким образом открывать страницы, на основе следующих атрибутов базового элемента "Box":

pgOpen — признак "Страница открыта";
pgNoOpenProc — признак "Исполнять страницу даже если она не открыта";
pgOpenSrc — содержит адрес виджета, или страницы, открывшей текущую страницу; в случае вложенного контейнерного виджета здесь содержится адрес включаемой страницы; для открытия страницы из скрипта достаточно здесь указать адрес виджета-источника открытия, но для страниц типа "Связь" Вы должны отдавать предпочтение использованию функции uiCmd() пользовательского API, для управления страницами;
pgGrp — группа страниц, используется для связки контейнеров страниц со страницами, согласно общей группы. ПУСТАЯ и "main" группа предусматривает использование этой страницы как Корневую-основную страницу, т.е. такая будет заменять другие Корневые-главные страницы; группа "fl" предназначена для использования во внешних окнах, которые предусмотрены для многоразового одновременного открытия и которые не должны отслеживаться на дубликаты; остальные предусмотрено для включения в контейнеры-боксы или одноразового одновременного открытия, т.е. они принудительно проверяются на дубликаты, когда последнее открывается, а предыдущие закрываются.

Логика определения способа открытия страниц работает следующим образом:

если страница имеет группу "main" или совпадает с группой страницы в главном окне или нет страницы на главном окне, то открывать страницу в главном окне;
если страница имеет группу, которая совпадает с группой одного из контейнеров текущей страницы, то открыть в этом контейнере;
если источник открытия страницы совпадает с текущей страницей, то открыть в виде дополнительного окна над текущей страницей;
передать вызов на запрос открытия дополнительным окнам, с обработкой у каждого по первым трем пунктам;
если никто из родственных окон не открыл новую страницу то открыть её как родственное окно главного окна.

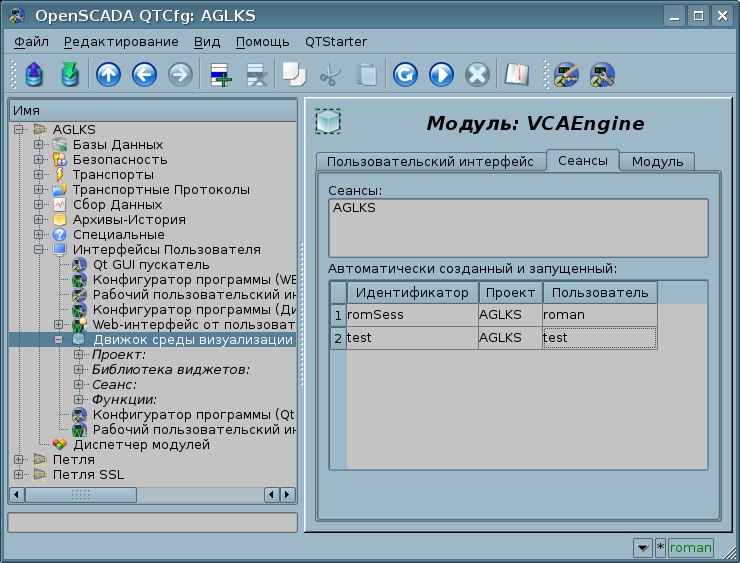

3.3 Сеанс исполнения проекта

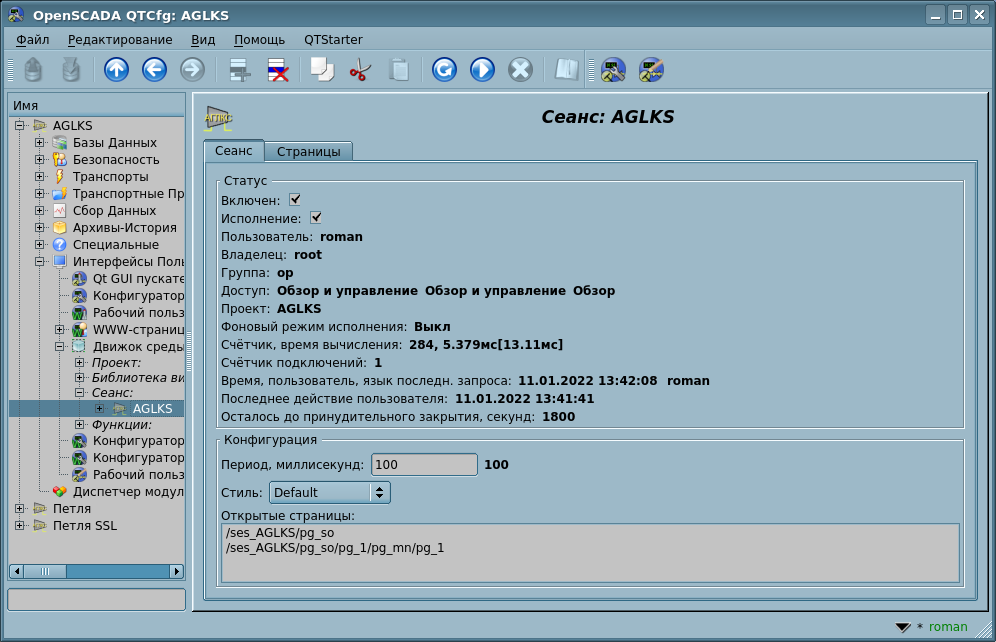

Сеанс проекта это развёрнутое дерево проекта непосредственного его исполнения, включающего отдельную задачу иерархического исполнения процедур виджетов. Для каждого проекта может быть открыто множество сеансов. Формирование конечного интерфейса визуализации осуществляется визуализаторами, исходя из данных сеанса проекта, после создания сеанса по запросу.

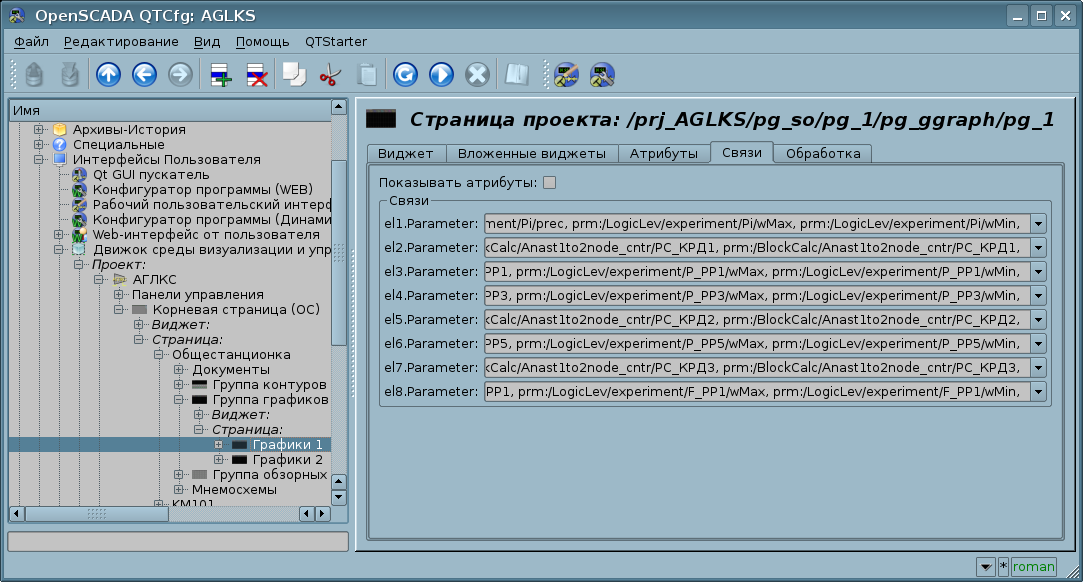

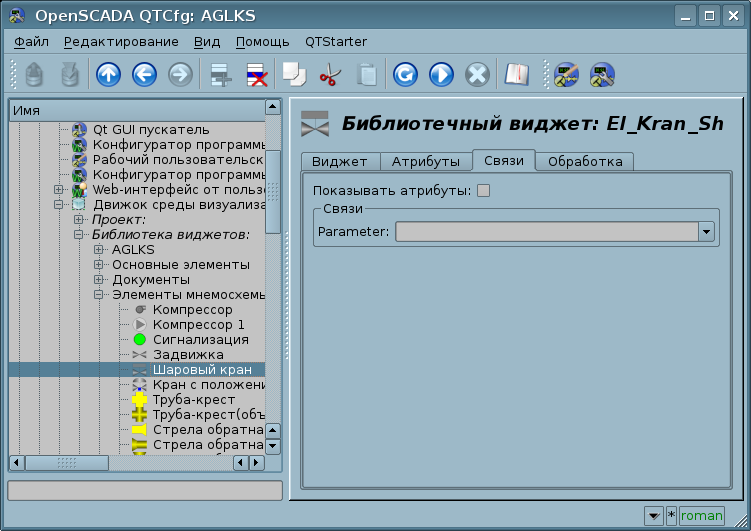

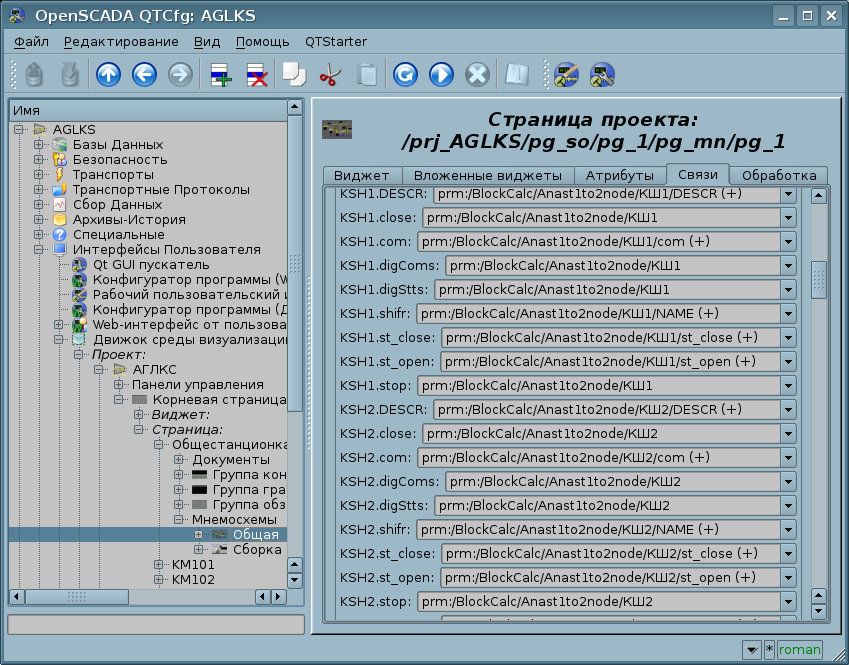

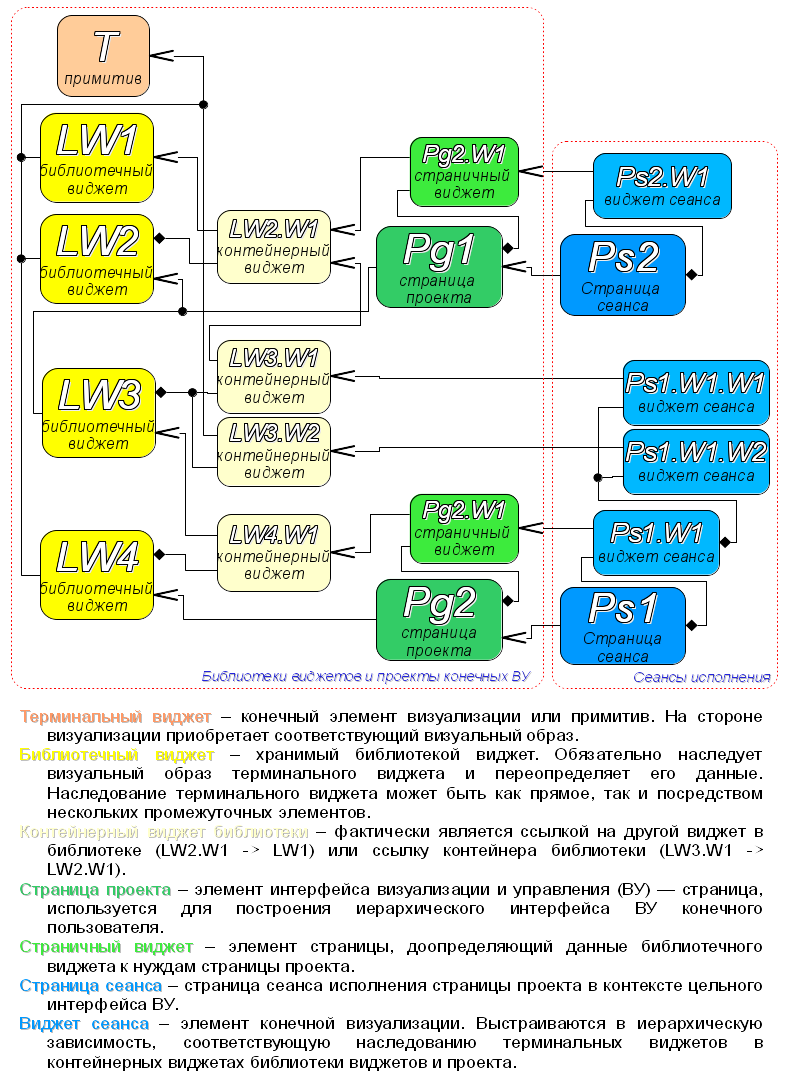

Между виджетами, на различных уровнях иерархии, в конечном счёте выстраиваются достаточно сложные наследственные связи, которые определяются возможностью использования одних виджетов другими, начиная с библиотечного виджета и заканчивая виджетом сеанса. Для разъяснения этих особенностей взаимодействия, на рисунке изображена исчерпывающая карта "использующего" наследования.

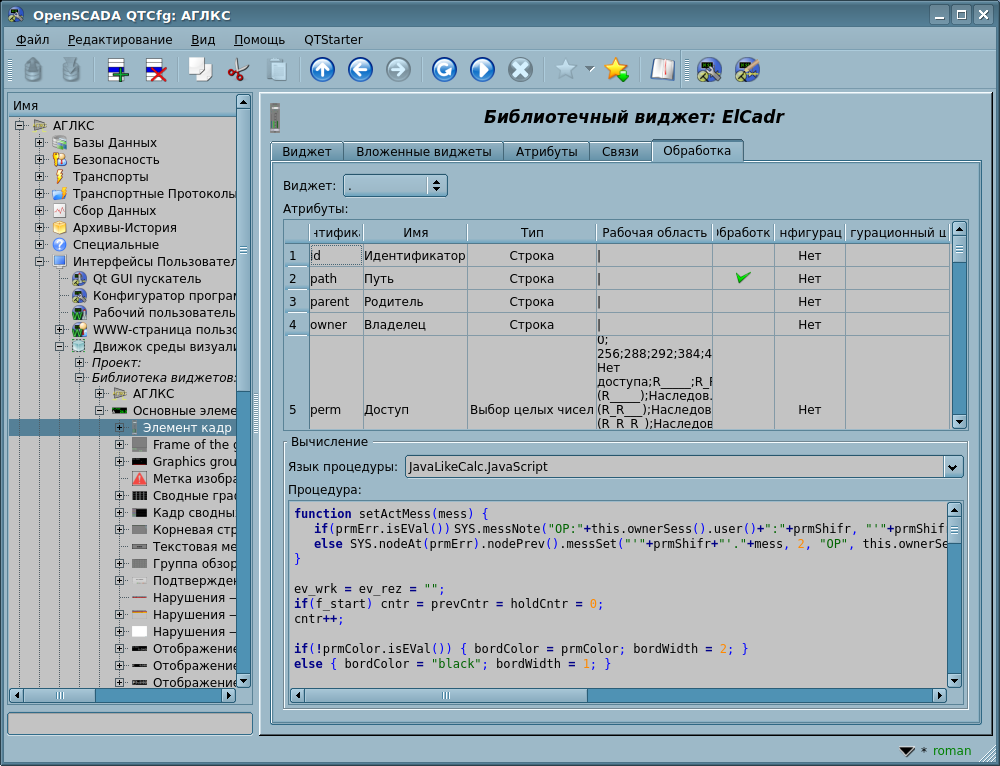

На уровне сеансов, виджет содержит объект значений процедуры обсчёта. Этот объект инициируется и используется в случае наличия самой процедуры вычисления. В момент инициализации создаётся перечень параметров процедуры и выполняется её компиляция с этими параметрами, в модуле, реализующем выбранный язык программирования и с названием результирующей процедуры в виде закодированного полного имени виджета. Скомпилированная функция подключается к объекту значений процедуры обсчёта, а далее выполняется её вычисление с периодом сеанса.

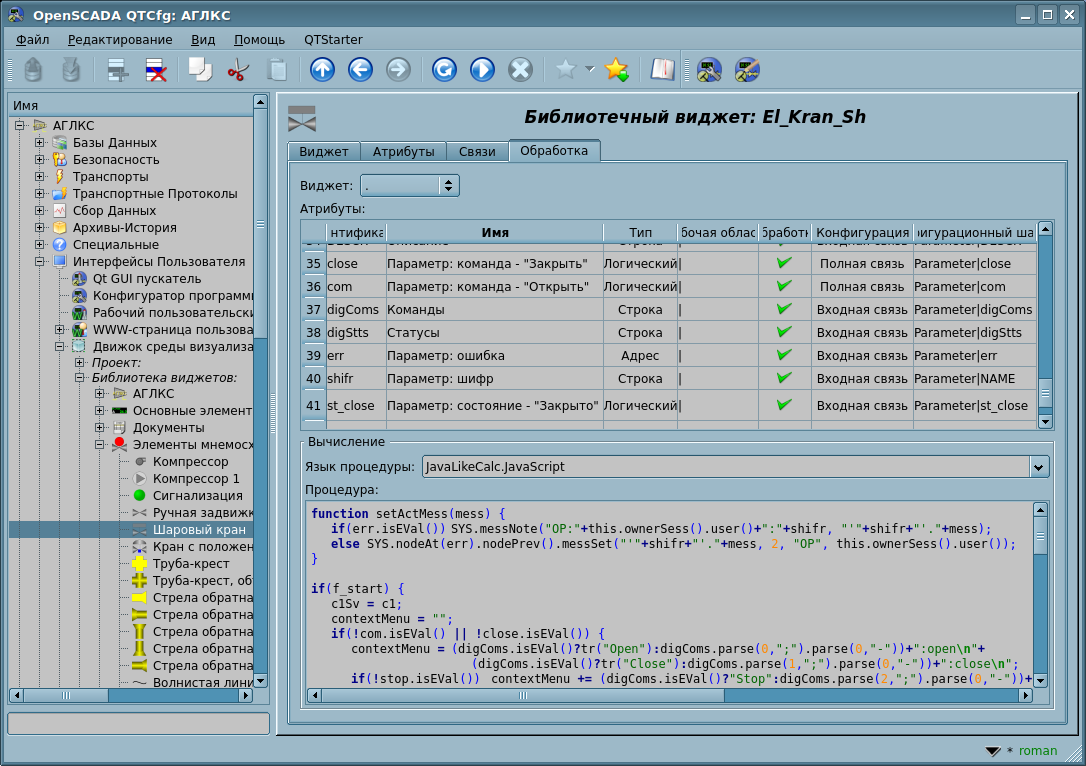

Вычисление и обработка виджета выполняется в следующей последовательности:

выбираются события, доступные на момент вычисления, из атрибута "event" виджета;
события загружаются в параметр "event" объекта вычисления;
в объект вычисления загружаются значения по входным связям;
в объект вычисления загружаются значения специальных переменных (f_frq, f_start и f_stop);
в объект вычисления загружаются значения выбранных параметров виджета;
вычисление;
выгрузка значений объекта вычисления в выбранные параметры виджета;
выгрузка событий из параметра "event" объекта вычисления;
обработка событий и передача необработанных на уровень выше.

Объекты сеанса наследуются от абстрактного объекта "Widget" и используют соответствующие объекты проекта. Так, сеанс "Session" использует проект "Project" и формирует на основе него развёрнутое дерево. Страница проекта "Page" прямо используется страницей сеанса "SessPage". Остальные объекты "SessWdg" разворачиваются в соответствии с иерархией элементов страницы.

В дополнение к стандартным свойствам абстрактного виджета "Widget", элементы страницы и сами страницы сеанса получают свойства: хранения объекта значений вычислительной процедуры, обсчёта процедур и механизм обработки событий. Страницы сеанса, в дополнение ко всему, содержат контейнер следующих по иерархии страниц. Сеанс, в целом, вычисляется с указанной периодичностью и в последовательности:

"Страница верхнего уровня" -> "Страница нижнего уровня"
"Виджет нижнего уровня" -> "Виджет верхнего уровня"

Такая политика позволяет обходить страницы в соответствии с их иерархией, а событиям в виджетах "всплывать" на верх за одну итерацию.

Сеансы поддерживают многоязычность на уровне интерфейса управления OpenSCADA, которая зависит от значения общих атрибутов "lang" и "user", и которые визуализатор может устанавливать в соответствии со своим языком. Эта функция включается динамическим переводом сообщений OpenSCADA.

3.4 Стили

Известно, что человек может иметь индивидуальные особенности восприятия графической информации. Если эти особенности не учитывать то можно получить неприятие и отторжение пользователя к интерфейсу ВУ. Такое неприятие и отторжение может привести к фатальным ошибкам при управлении ТП, а также травмировать человека постоянной работой с интерфейсом. В SCADA системах приняты соглашения, которые регламентируют требования по созданию унифицированного интерфейса ВУ, нормально воспринимаемого большинством людей. При этом, практически отсутствует учёт особенностей людей с некоторыми отклонениями.

С целью учесть это обстоятельство, и предоставить возможность централизованно и просто изменять визуальные свойства интерфейса, проектом реализуется менеджер стилей интерфейса визуализации.

Пользователем может быть создано множество стилей, каждый из которых будет хранить цветовые, шрифтовые и другие свойства элементов кадра. Простая смена стиля позволит быстро преобразить интерфейс ВУ, а возможность назначения индивидуального стиля для пользователя позволит учесть его особенности.

Для реализации этой возможности, при создании кадров, необходимо для свойств цвета, шрифта и других установить параметр "Конфигурация" (таблицы во вкладке "Обработка") в значение "Из стиля". А в параметре "Конфигурационный шаблон" указать идентификатор поля стиля. Далее, это поле автоматически появится в менеджере стилей и его можно будет там менять. Менеджер стилей доступен на странице конфигурации проекта во вкладке "Стили". На этой вкладке можно стили создавать, удалять и изменять, удалять их поля.

Рисунок. Вкладка "Стили" страницы конфигурации проекта.

In general, the styles are available from the project level. At the level of the widget libraries you can only define the style fields for the widgets. At the project level, at the choice of style, it is started the work with styles, which includes access to the fields of styles instead of direct attribute values. In fact, this means that when reading or writing a widget attribute these operations will be carried out with the corresponding field of the chosen style. The configuration field "Write to style in the execution context" allows of dynamic changing the style fields in the execution context by writing to the proper attributes, but that can be done in wrong, so that is why the field is disabled by default.

When starting a project, the project-style will be used. The user can choose a style from the list of available styles of the running project. The user-selected style will be saved and used in next time the project is launched.

3.5 События, их обработка и карты событий

Учитывая спектр задач, для которых может использоваться OpenSCADA, нужно предусмотреть механизм управления интерактивными пользовательскими событиями. Это связано с тем, что при решении отдельных задач встраиваемых систем, устройства ввода и управления могут значительно отличатся. Впрочем, достаточно взглянуть на обычную офисную клавиатуру и клавиатуру ноутбука, чтобы снять любые сомнения о необходимости менеджера событий.

Менеджер событий должен работать используя карты событий. Карта событий — это список именованных событий с указанием его происхождения. Происхождением события может быть клавиатура, манипулятор мыши, джойстик и т.д. При возникновении события менеджер событий ищет его в активной карте и сопоставляет с именем события. Сопоставленное имя события помещается в очередь на обработку. Виджеты, в этом случае, должны обрабатывать полученную очередь событий.

Активная карта событий указывается в профиле каждого пользователя или устанавливается по умолчанию, в планах.

В целом, предусмотрены четыре типа событий:

события образов-примитивов СВУ (префикс: ws_), например, событие нажатия экранной кнопки — "ws_BtPress";
клавишные события (префикс: key_) — все события от клавиатуры и мыши в виде "key_presAlt1";
пользовательские события (префикс: usr_), генерируются пользователем в процедурах обсчёта виджетов;
мапированные события (префикс: map_) — события, полученные из карты событий, в планах.

The event itself does not provide enough information, especially if it is processed at the levels above. To uniquely identify the event and its source, the event in the whole is written as follows: "ws_BtPress:/curtime". Where:

ws_BtPress — event;

/curtime — path to the child element that has generated the event.

В таблице 3.5 приведён перечень стандартных событий, поддержка которых должна быть обеспечена в визуализаторах СВУ.

Table 3.5. Standard events

Identifier	Description
Keyboard events: key_[pres\|rels][Ctrl\|Alt\|Shift]{Key}
*SC#3b	Scan-code of the key.
*#2cd5	Code of the unnamed key.
*Esc	"Esc".
*BackSpace	Removing of the previous character — "<--".
Return, Enter	Enter — "Enter".
*Insert	Insertion — "Insert".
*Delete	Deleting — "Delete".
*Pause	Pause — "Pause".
*Print	Print of the screen — "Print Screen".
*Home	Home — "Home".
*End	End — "End".
*Left	To the left — "<-".
*Up	To the up — '^'.
*Right	To the right — "->".
*Down	To the down — '\/'.
*PageUp	Page up — "PageUp".
*PageDown	Page down — "PageDown".
F1 ... F35	Function key from "F1" to "F35".
*Space	Space — ' '.
*Apostrophe	Apostrophe — '`'.
*Asterisk	Asterisk on the additional field of the keyboard — '*'.
*Plus	Plus on the additional field of the keyboard — '+'.
*Comma	Comma — ','.
*Minus	Minus — '-'.
*Period	Period — '.'.
*Slash	Slash — '\'.
0 ... 9	Number from '0' to '9'.
*Semicolon	Semicolon — ';'.
*Equal	Equal — '='.
A ... Z	Keys of Latin alphabet from 'A' to 'Z'.
*BracketLeft	Left square bracket - '['.
*BackSlash	Backslash — '/'.
*BracketRight	Right square bracket — ']'.
*QuoteLeft	Left quote — .
Keyboard focus events.
ws_FocusIn	Focus is obtained by the widget.
ws_FocusOut	Focus is lost by the widget.
Mouse events:
key_mouse[Pres\|Rels][Left\|Right\|Midle]	Pressed/released the mouse button.
key_mouseDblClick	Double-click the left mouse button.
Events of quietance on the side of the visualizer.
ws_alarmChange	Notifies about the alarm status change, the attribute "alarmSt".
ws_alarmLev	Quietance of all violations by all notices methods and types.
ws_alarmNtf{N}	Quietance of all violations by the type {N} (0...7).
Events of the elementary figure primitive ElFigure:
ws_Fig[Left\|Right\|Midle\|DblClick]	Activating of the figures (fills) by the mouse button.
ws_Fig{N}[Left\|Right\|Midle\|DblClick]	Activating of the figure (fill) N by the mouse button.
Events of the form element primitive FormEl:
ws_LnAccept	A new value in the input line is set.
ws_TxtAccept	The value of the text editor is changed.
ws_ChkChange	The state of the flag is changed.
ws_BtPress	The button is pressed.
ws_BtRelease	The button is released.
ws_BtToggleChange	The button toggle is changed.
ws_BtMenu={Item}	Selection of the menu Item on the button.
ws_BtLoad	The selected file loaded.
ws_CombChange	The value of the combo box is changed.
ws_ListChange	The current list item is changed.
ws_TreeChange	The current tree item is changed.
ws_TableChangeSel	The table item selection is changed.
ws_TableEdit_{colN}_{rowN}	The table cell ({colN}:{rowN}) is edited.
ws_SliderChange	The slider position is changed.
Events of the media content primitive Media:
ws_MapAct{N}[Left\|Right\|Midle]	Media area with the number N is activated by the mouse button.
ws_MediaFinished	Media-stream play is finished.

События являются основным механизмом уведомления и активно используются для осуществления взаимодействия с пользователем. Для обработки событий предусмотрены два механизма:

Первичный — сценарий управления открытием страниц.
Вторичный — вычислительная процедура виджета.

The mechanism "Script for the control the opening of pages" based on the basic attribute of the widget "evProc", which can be used for opening the pages. Scenario of this attribute is stored as a list of commands with the syntax: "{event}:{evSrc}:{com}:{prm}". Where:

event — expected event;
evSrc — path of the nested widget-source of the event; can be "*" for processing here events of any source, but where you can get linking to unexpected sources;
com — session command;
prm — parameter of the command.

Реализованы следующие команды:

open — открытие страницы; открываемая страница указывается в параметре prm как прямо, так и в виде шаблона, например — /pg_so/1/*/*;
next — открытие следующей страницы; открываемая страница указывается в параметре prm, в виде шаблона, например: /pg_so/*/*/$;
prev — открытие предыдущей страницы; открываемая страница указывается в параметре prm, в виде шаблона, например: /pg_so/*/*/$.

Специальные символы шаблона расшифровываются следующим образом:

pg_so — прямое имя требуемой-статической страницы (с префиксом), требует обязательного соответствия и используется для идентификации предыдущей открытой страницы;
1 — имя и место новой страницы в общем пути (без префикса);
* — страница берётся из имени предыдущей открытой страницы или подставляется первая доступная страница, если предыдущая открытая отсутствует;
$ — указывает на место открытой страницы, относительно которой необходимо искать следующую или предыдущую.

Для правильного понимания работы механизма шаблонов, при выборе страницы, приведём несколько реальных примеров:

Переключение объекта сигнализации:

Исходно: /pg_so/pg_1/pg_mn/pg_1

Команда: open:/pg_so/2/*/*

Результат: /pg_so/pg_2/pg_mn/pg_1

Переключение вида отображения:

Исходно: /pg_so/pg_1/pg_mn/pg_1

Команда: open:/pg_so/*/gkadr/*

Результат: /pg_so/pg_1/pg_gkadr/pg_1

Следующая/предыдущая страница вида отображения:

Исходно: /pg_so/pg_1/pg_mn/pg_1

Команда: next:/pg_so/*/*/$

Результат: /pg_so/pg_1/pg_mn/pg_2

В качестве примера, приведём сценарий обеспечения работы главной страницы интерфейса пользователя:

ws_BtPress:/prev:prev:/pg_so/*/*/$
ws_BtPress:/next:next:/pg_so/*/*/$
ws_BtPress:/go_mn:open:/pg_so/*/mn/*
ws_BtPress:/go_graph:open:/pg_so/*/ggraph/*
ws_BtPress:/go_cadr:open:/pg_so/*/gcadr/*
ws_BtPress:/go_view:open:/pg_so/*/gview/*
ws_BtPress:/go_doc:open:/pg_so/*/doc/*
ws_BtPress:/go_resg:open:/pg_so/rg/rg/*
ws_BtPress:/so1:open:/pg_so/1/*/*
ws_BtPress:/so2:open:/pg_so/2/*/*
ws_BtPress:/so3:open:/pg_so/3/*/*
ws_BtPress:/so4:open:/pg_so/4/*/*
ws_BtPress:/so5:open:/pg_so/5/*/*
ws_BtPress:/so6:open:/pg_so/6/*/*
ws_BtPress:/so7:open:/pg_so/7/*/*
ws_BtPress:/so8:open:/pg_so/8/*/*
ws_BtPress:/so9:open:/pg_so/9/*/*
ws_BtPress:*:open:/pg_control/pg_terminator

The mechanism "Processing the events with the help of computational procedure of the widget" is based on the attribute "event" and the user procedure of calculating written with the help of the programming language of OpenSCADA. The events in process of receipt are accumulated in the attribute "event" till the moment of call of the computational procedure. The computational procedure is called with the specified frequency of calculating the widget and receives the attribute "event" value as the list of events. In the calculation procedure the user can: analyse, process and delete the processed events from the list, and add to the list new events. The remaining, after the procedure execution, and new events are analysed for compliance with the conditions of the call by means of script of the primary mechanism after which the remaining events are transmitted to the upper by the hierarchy widget to be processed by it, with the appending of the events path in accordance with the hierarchy of the penetration. When the widget is the top already, that is a page, then the remaining events are sent to a page who opened the source page and to the upper page, with the source page whole address.

Содержимым атрибута "event" является список событий формата "{event}:{evSrc}", с событием в отдельной строке. Приведём пример процедуры обработки событий на Java-подобном языке пользовательского программирования OpenSCADA:

for(ev_rez = "", off = 0; (sval=event.parse(0,"\n",off)).length; ) {
  if(sval == "ws_BtPress:/cvt_light") alarmSt = 0x1000001;
  else if(sval == "ws_BtPress:/cvt_alarm") alarmSt = 0x1000002;
  else if(sval == "ws_BtPress:/cvt_sound") alarmSt = 0x1000004;
  else {
    ev_rez += sval+"\n";
    //this.messInfo("Event: "+sval);
  }
}
event = ev_rez;

To find out for going events for appending their processing whether to Primary or Secondary mechanism, you may whether append their printing to the event processing procedure like to above or enable the Debugging mode for the UI.VCAEngine module, about that read more in the "Debugging the execution sequence" part of the How to Debug the OpenSCADA project.

3.6 Сигнализация

Важным элементом любого интерфейса визуализации является уведомление пользователя про нарушения — сигнализация. Для упрощения восприятия, а также в виду тесной связи визуализации и уведомления (как правило, уведомление дополняет визуализацию) решено интегрировать интерфейс уведомления в интерфейс визуализации. Для этого, во всех виджетах, предусматриваются два дополнительных атрибута уровня сеанса: "alarm" и "alarmSt". Атрибут "alarm" используется для формирования сигнала виджетом в соответствии с его логикой, а атрибут "alarmSt" используется для контроля за фактом сигнализации ветви дерева сеанса.

Атрибут "alarm" является строкой, которая имеет следующий формат: "{lev}|{categ}|{message}|{type}|{tp_arg}"
Где:

lev — уровень сигнализации: число от 0 до 255;
categ — категория сигнала: параметр подсистемы сбора, объект, путь или комбинация;
message — сообщение сигнализации;
type — типы уведомления, указываются в виде целого числа (0...7), содержащего флаги способов уведомлений; типовые способы уведомления:
- 1 — визуальная;
- 2 — гудок, часто производится через PC-speaker;
- 4 — звуковой сигнал из файла звука или синтез речи; если в tp_arg указано имя ресурса звукового файла, то воспроизводится именно он, иначе выполняется синтез речи из текста, указанного в message.
tp_arg — аргумент типа; часто используется для прямого указания ресурса звукового сигнала — файл звукового формата, при осуществлении звуковой сигнализации.

Атрибут "alarmSt" является целым числом, которое отражает максимальный уровень сигнала и факт квитирования ветви дерева сеанса. Формат числа имеет следующий вид:

первый байт (0...255) характеризует уровень сигнала ветви;
второй байт указывает тип уведомления, также как и в атрибуте "alarm";
третий байт указывает тип несквитированного уведомления, также как и в атрибуте "alarm";
четвёртый байт имеет специальное значение, определяемое отдельными битами:
- бит 0 — указывает, установкой, на факт квитирования уведомлений в первом байте;
- бит 1 — указывает, при установке его и бита 0, на возврат квитирования — включение уведомления.

Формирование сигнала и получение его визуализатором.
Формирование сигнала производится самим виджетом, путём установки собственного атрибута "alarm" нужным образом и, в соответствии с ним, автоматически устанавливается атрибут "alarmSt" текущего и вышестоящих виджетов. Визуализаторы получают уведомление о сигнале с помощью стандартного механизма уведомления об изменении атрибутов виджетов.

Учитывая то, что обработка условий сигнализации осуществляется в виджетах, страницы, содержащие объекты сигнализации, должны исполняться в фоне, независимо от открытости их в данный момент. Это осуществляется путём установки флага исполнения страницы в фоне.

Хотя механизм сигнализации и построен в среде визуализации, возможность формирования невизуальных элементов сигнализации остаётся, например, путём создания страницы, которая никогда не будет открываться.

Квитация
Квитация (от quietance) — процесс подтверждения факта того, что оперативный персонал обратил внимание на нарушение в работе ТП. Обычно этот процесс подразумевает принятие мер оператором для устранения нарушения и нажатие соответствующей кнопки прекращения сигнализации.

Квитация производится путём указания корня ветви виджетов и типов уведомления, что позволяет реализовать квитацию на стороне визуализатора как по группам, например, по объектам сигнализации, так и индивидуально по объектам источника. При этом можно независимо квитировать разные типы сигнализаций. Установка квитации производится простой модификацией атрибута "alarmSt".

Пример скрипта, для работы с сигналами, приведён ниже:

//Выделение факта наличия сигнализаций разных способов-типов уведомления
cvt_light_en = alarmSt&0x100; cvt_alarm_en = alarmSt&0x200; cvt_sound_en = alarmSt&0x400;
//Выделение факта наличия несквитированных сигнализаций разных способов уведомления
cvt_light_active = alarmSt&0x10000; cvt_alarm_active = alarmSt&0x20000; cvt_sound_active = alarmSt&0x40000;
//Обработка событий кнопок квитации и квитация разных способов уведомлений
for(ev_rez = "", off = 0; (sval=event.parse(0,"\n",off)).length; ) {
  if(sval == "ws_BtPress:/cvt_light") alarmSt = 0x1000001;
  else if(sval == "ws_BtPress:/cvt_alarm") alarmSt = 0x1000002;
  else if(sval == "ws_BtPress:/cvt_sound") alarmSt = 0x1000004;
  else ev_rez += sval + "\n";
}
event = ev_rez;

Внешние методы уведомления
Основным и типовым способом уведомления является дисплейная световая сигнализация аварийными цветами и их динамикой у элементов визуализации, которая присутствует всегда и не требует специфической конфигурации. Однако, часто нужны уведомления внешнего типа, например: внешней лампой, бузером PC или "ревуном", произвольным звуком, синтезированной речью и т.д.

Для осуществления такой возможности, внешние способы уведомления, и соответствующие им типы уведомления, свободно описываются для сервера визуализации и самого визуализатора. На стороне сервера визуализации описывается формирование/получение ресурса уведомления и само уведомление. На стороне визуализатора описывается уведомление согласно ресурсам сервера визуализации.

Описание правил и сценариев внешних уведомлений осуществляется с помощью пользовательских атрибутов текстового типа для страниц проекта визуализации, которые применяются при открытии этих страниц. Т.е. потенциально, для каждой открываемой страницы можно описать собственные правила уведомления, хотя, обычно достаточно и описываются общие правила уведомления на главной странице проекта — странице, которая открывается один раз и не закрывается при работе:

Для сервера/движка визуализации, атрибутом "notify{N}" в формате:

//flags=notifyServ[{DL}][|resource[|queue[|qMergeMess]]];
//resStatic={ResourceFile}
if(doRes) { Текст команды формирования ресурса. }
if(doNtf) { Текст команды уведомления. }

Для визуализатора, атрибутом "notifyVis[Vision|WebVision]{N}" в формате:

//flags=notify[{DL}][|resource[|queue[|quietanceRet]]];
//name={Имя уведомителя}
//ico={Имя иконки}
{ Текст команды уведомления для любого или конкретного визуализатора. }

Flags:

notify[{DL}], notifyServ[{DL}] — enables the notification with the repeating by the time DL, if the set; for DL = 0 the repeat carried out immediately; notifyServ[{DL}] is used to force the server side notification instead visualiser with notify[{DL}].
resource — request-form (force) the notification resource from the visualisation server, can be an audio file, a text or other data for the notification produce; but currently the notifiers mostly expect audio.
queue — the notification resources are determined not only by the global sign of alarming and quietance, but also according to the priority sources queue of the notification-resources. The queue is formed on the side of the visualisation server, and for the visualisers it is indicated the need to work with it when requesting resources.
qMergeMess — merging the notifications in the queue by equality their messages.
quietanceRet — possibility of the visualiser for the quietance recall-return i.e. in fact — the notification enable back.

Наличие поля "resStatic" включает получение ресурса непосредственно из таблицы ресурсов или файла, указывается в способ подобный примитиву "Медиа".

Переменные обмена:

en[0,1] — уведомление включить (1) или выключить (0);
doNtf[0,1] — вызов сценария уведомления;
doRes[0,1] — вызов сценария формирования ресурса;
res — содержимое или имя файла с содержимым ресурса, для внешних сценариев;
resTp — тип ресурса, вроде "audio/ogg"; является возвратом и помещается в стандартный выход (для Shell) для doRes;
mess — сообщение-параметры формирования ресурса и уведомления;
lang — язык текущего пользователя или системы;
prcID — уникальный идентификатор процедуры (вроде "ses_AGLKS_ntf2"), в основном для безопасного создания временных файлов.

The examples and comments to work of the typical notification methods:

Beep (buzzer) on the visualiser (flags=notify0) or the visualisation server (flags=notifyServ0) side with repeating and control the playing:

alarm = "10|Prm||0x02"
notifyVisVision1 | notify1 =

//flags=notify0|notifyServ0
if(en && (ntfPrg=SYS.system("which beep")).length &&
    (SYS.system("test -s "+prcID+".pid",true) ||		//No PID file
     SYS.system("ps -A -o \"pid cmd\" | grep \"^ *$(cat "+prcID+".pid).*"+ntfPrg.parseLine(0)+"\" > /dev/null",true)) )	//No notify already
{
    ntfPrg = ntfPrg.parseLine(0);
    SYS.system(ntfPrg+" -f 1000 -l 100000 &\necho $! > "+prcID+".pid", true);
}
else if(!en && !SYS.system("test -s "+prcID+".pid",true))
    SYS.system("kill $(cat "+prcID+".pid); rm "+prcID+".pid "+prcID+".res;", true);

notifyVisVision1 | notify1 =

#!/bin/sh
#flags=notify0|notifyServ0
if test $en = 1; then
    ntfPrg=$(which beep)
    #No PID file || No notify already
    if test ! -s $prcID.pid || ! ps -A -o "pid cmd" | grep "^ *$(cat $prcID.pid).*$ntfPrg" > /dev/null; then
      $ntfPrg -f 1000 -l 100000 &
      echo $! > $prcID.pid
    fi
elif test -s $prcID.pid; then
    kill $(cat $prcID.pid)
    rm $prcID.pid $prcID.res
fi

Repeating play for a ready audio file, one common, on the visualiser (flags=notify2) or the visualisation server (flags=notifyServ2) side, duration of the audio file for the internal language must be not more 10 seconds:

alarm = "10|Prm||0x04"
notify2 | notifyVisVision2 =

//flags=notify2|notifyServ2
if(en) SYS.system("play -q alarm.ogg");

notify2 | notifyVisVision2 =

#!/bin/sh
#flags=notify2|notifyServ2
if test $en = 1; then play -q alarm.ogg; fi

Play an individual audio file for the source, on the visualisation server side, duration of the audio file for the internal language must be not more 10 seconds:

alarm = "10|Prm||0x04|res:al_prm1"
notify2 =

//flags=queue

notifyVisVision2 =

//flags=notify2|queue
if(doNtf && en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

Speech synth for an individual message for the source, on the visualiser side, duration of the message for the internal language must be not more 10 seconds:

alarm = "10|Prm|Text message of the speech synth|0x04"
notify2 =

//flags=queue

notifyVisVision2 =

//flags=notify2|queue
if(doNtf && en && mess.length) {
  SYS.fileWrite("tmpForSpeech", mess);
  SYS.system("festival --tts tmpForSpeech");
  SYS.fileRemove("tmpForSpeech");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $doNtf = 1 -a $en = 1 -a "x" != "x$mess"; then
  echo $mess > tmpForSpeech
  festival --tts tmpForSpeech
  rm tmpForSpeech
fi

Preparing a sound file, one common, and playing it on the side of the visualiser (flags=notifyServ2) or the visualisation server (flags=notifyServ2), duration of the audio file for the internal language must be not more 10 seconds:

alarm = "10|Prm||0x04"
notify2 =

//flags=notify2|notifyServ2|resource
if(doRes) res = SYS.fileRead("alarm.ogg");  //Insert here a different method of the generation
if(doNtf && en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notify2 =

#!/bin/sh
#flags=notify2|notifyServ2|resource
if test $doRes = 1; then cp -f alarm.ogg $res; fi  #Insert here a different method of the generation
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

notifyVisVision2 =

//flags=notify2|resource
if(en && res.length) {
  SYS.fileWrite("tmpPlay", res);
  SYS.system("play -q tmpPlay");
  SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|resource
if test $en = 1 -a -s $res; then play -q $res; fi

Prepare an individual audio file for the source of notification through the speech synth, on side of the visualiser (flags=notify2) or the visualisation server (flags=notifyServ2), duration of the message for the internal language must be not more 10 seconds:

alarm = "10|Prm|Text message of the speech synth|0x04"
notify2 =

//flags=notify2|notifyServ2|queue
if(doRes && mess.length) {
 SYS.fileWrite("tmpText", mess);
 SYS.system("text2wave tmpText -o tmpWAV");
 res = SYS.fileRead("tmpWAV");
 SYS.fileRemove("tmpText"); SYS.fileRemove("tmpWAV");
}
if(doNtf && en && res.length) {
 SYS.fileWrite("tmpPlay", res);
 SYS.system("play -q tmpPlay");
 SYS.fileRemove("tmpPlay");
}

notify2 =

#!/bin/sh
#flags=notify2|notifyServ2|queue
if test $doRes = 1 -a "x" != "x$mess"; then
 echo $mess > tmpText
 text2wave tmpText -o $res
 rm tmpText
fi
if test $doNtf = 1 -a $en = 1 -a -s $res; then play -q $res; fi

notifyVisVision2 =

//flags=notify2|queue
if(en && res.length) {
 SYS.fileWrite("tmpPlay", res);
 SYS.system("play -q tmpPlay");
 SYS.fileRemove("tmpPlay");
}

notifyVisVision2 =

#!/bin/sh
#flags=notify2|queue
if test $en = 1 -a -s $res; then play -q $res; fi

3.7 Управление правами

Для разделения доступа к интерфейсу ВУ и его составляющим, каждый виджет содержит информацию о владельце, его групах и правах доступа. Права доступа записываются в виде триады: "{пользователь}{группа[,группа1,группаN]}{остальные}", где каждый элемент состоит из двух признаков доступа, для которых принята следующая интерпретация:

r — право на просмотр виджета;
w — право на контроль над виджетом.

В режиме разработки используется простая схема доступа "root:UI|RWRWR_", что означает — все пользователи могут открывать и просматривать библиотеки, их компоненты и проекты; а редактировать могут все пользователи группы "UI" (пользовательские интерфейсы).

В режиме исполнения работают права, описанные в компонентах интерфейса, которые предусматривают возможность наследования владельца и прав, сверху вниз. Причём, по умолчанию, наследование включено в каждом виджете, а значит — они получат владельца и права проекта. В тоже время, прямая установка прав составного виджета распространит их на все компоненты этого виджета.

3.8 Связывание с динамикой

Для предоставления в интерфейс визуализации актуальных данных, должны использоваться данные подсистемы "Сбор данных (DAQ)". Природа этих данных следующая:

параметры, содержащие некоторое количество атрибутов;
атрибуты параметра могут предоставлять данные пяти базовых типов: Логический, Целый, Вещественный, Строковый и Объект;
которые дополнено СВУ модификаторами: "Выбирается"; вариантами Строки: "Текст", "Перевод", "Цвет", "Изображение", "Шрифт", "Адрес"; вариантами Целого: "ДатаВремя".
атрибуты параметра могут иметь архив (историю);
атрибуты параметра могут быть на чтение, запись и с полным доступом.

Учитывая первый пункт, нужно обеспечить возможность группового назначения ссылки. Для этого используем концепцию логического уровня.

В соответствии с пунктом 2, связи обеспечивают прозрачное преобразование типов и не требуют специальной конфигурации.

Для удовлетворения возможности доступа к архивам, в соответствии с пунктом 3, связи выполняют проверку типа атрибута и, в случае подключения к "Адресу", в значение помещается адрес связи.

В терминах СВУ, динамические связи и конфигурация динамики являются одним процессом, для описания конфигурации которого предусматривается вкладка "Обработка" виджетов. Вкладка содержит таблицу конфигурации свойств атрибутов и текст процедуры вычисления виджета.

Рисунок. Вкладка "Обработка" страницы конфигурации виджета.

Кроме полей конфигурации атрибутов, в таблице предусматривается колонка "Обработка", для избирательного использования атрибутов в вычислительной процедуре виджета, и колонки "Конфигурация", "Конфигурационный шаблон" для описания конфигурации связей.

Если в колонке "Обработка" стоит true, то в вычислительной процедуре становится доступной переменная {идентификатор виджета}_{идентификатор атрибута}, например cw_value.

Колонка "Конфигурация" позволяет указать тип связи атрибута виджета:

Постоянная — во вкладке связей виджета появляется поле указания постоянной, например, особого цвета или заголовка шаблонных кадров.
Входная связь — связь с динамикой только для чтения.
Выходная связь — связь с динамикой только для записи.
Полная связь — полная связь с динамикой, чтение и запись.
Из стиля — брать значение из стиля проекта.

Колонка "Конфигурационный шаблон" позволяет связать группы динамических атрибутов. Например, это могут быть разные типы параметров подсистемы "DAQ" и другие виджеты интерфейса. При корректном формировании этого поля работает механизм автоматического назначения атрибутов, при указании только параметра подсистемы "DAQ" или виджета интерфейса, что упрощает и ускоряет процесс конфигурации. Значение этой колонки имеет следующий формат:

Для постоянной: прямое значение атрибута.
Для связи: "{параметр}|{идентификатор}", где:
- параметр — группа атрибутов;
- идентификатор — идентификатор атрибута; именно значение в этом поле сопоставляется с атрибутами параметров DAQ после указания групповой связи, при автоматическом связывании;
Для стиля: идентификатор-имя поля стиля.

Установка связей может быть нескольких типов, который определяется префиксом:

val: — Прямая загрузка значения через механизм связей. Например, связь "val:100" загружает значение 100 в атрибут виджета. Часто используется в случае отсутствия конечной точки связи, с целью прямой установки значения.
prm: — Связь на атрибут параметра или параметр, в целом, для группы атрибутов подсистемы "Сбор данных". Например, связь "prm:/LogicLev/experiment/Pi/var" осуществляет доступ атрибута виджета к атрибуту параметра подсистемы "Сбор данных". Знак "(+)", в конце адреса, указывает на успешную линковку и присутствие целевого объекта. Для атрибутов объектного типа допустим иерархический доступ к конкретному свойству объекта, путём указания его пути через символ '#', например: "prm:/LogicLev/experiment/Pi/var#pr1/pr2".
wdg: — Связь на атрибут другого виджета или виджет, в целом, для группы атрибутов. Например, связь "wdg:/ses_AGLKS/pg_so/pg_1/pg_ggraph/pg_1/a_bordColor" осуществляет доступ атрибута одного виджета к атрибуту другого. Поддерживаются как абсолютные, так и относительные пути связей. Точкой отсчёта адреса абсолютной связи выступает объект корня модуля "VCAEngine", а значит — первым элементом абсолютного адреса является идентификатор сеанса или проекта. Первый элемент, на стороне сеанса, опускается, поэтому связи, установленные в проекте, там работают. Относительные связи берут отсчёт от виджета, где связь указана. Специальным элементом относительной связи является элемент вышестоящего узла "..".
arh: — Особый тип связи, доступный только для отдельного атрибута типа "Адрес", который позволяет подключиться прямо к архиву значений ("arh:CPU_load"). Может быть полезен для указания архива в качестве источника данных примитива "Диаграмма".

Обработка связей происходит с периодичностью вычисления виджета, в порядке:

получение данных входных связей;
выполнение вычисления процедуры виджета;
передача значений по выходным связям.

На рисунке представлена вкладка связей с групповым назначением атрибутов, путём указания только параметра. На следующем рисунке представлено индивидуальное назначение атрибутов.

Рисунок. Вкладка "Связи" страницы конфигурации виджета c групповым назначением атрибутов путём указания только параметра.

Рисунок. Вкладка "Связи" страницы конфигурации виджета c индивидуальным назначением атрибутов.

При размещении виджета в контейнер виджетов все связи исходного виджета добавляются в список результирующих связей контейнера виджетов, однако, только на глубину в один уровень вложения.

Рисунок. Вкладка "Связи" страницы конфигурации контейнера виджетов, включающего виджеты со связями.

Из вышесказанного видно, что связи устанавливаются пользователем в процессе конфигурации интерфейса. Однако, для предоставления возможности создания кадров общего назначения с функцией предоставления детализированных данных разных источников одного типа, необходим механизм динамической установки связей. Такой механизм предусматривается:

резервированием ключевого идентификатора "<page>" для группы атрибутов связей у кадров общего назначения;
динамическим назначением связей с идентификатором "<page>", в процессе открытия кадра общего назначения сигналом от другого виджета.

Рассмотрим пример, когда имеется кадр общего назначения "Панель контроля графиком" и множество "Графиков" на разных кадрах. "Панель контроля графиком" имеет связи с шаблонами:

tSek -> "<page>|tSek"
tSize -> "<page>|tSize"
trcPer -> "<page>|trcPer"
valArch -> "<page>|valArch"

При этом, каждый виджет "График" имеет атрибуты "tSek", "tSize", "trcPer" и "valArch". При вызове сигнала открытия "Панели контроля графиком" из любого виджета "График", происходит связывания атрибутов "Панели контроля графиком" с атрибутами виджета "График", согласно шаблону. Как результат, все изменения на "Панели контроля графиком" будут отражаться на графике, посредством этих связей.

Если у виджета "График" присутствуют внешние связи на параметры подсистемы "Сбор данных", связи "Панели контроля графиком" будут устанавливаться на внешний источник. Кроме того, если у "Панели контроля графиком" будут заявлены связи на атрибуты, отсутствующие непосредственно у виджета "График", то будет производится поиск наличия таких атрибутов у внешнего источника — первого на который установлена прямая связь, выполняя, тем самым, дополнение недостающих связей.

Для наглядного изображения этого механизма приведена таблица.

Таблица. Механизм динамической линковки.

Атрибуты "Панели контроля графиком" (шаблон динамической связи)	Атрибуты "Графика"	Атрибуты внешнего "Параметра"	Результирующая связь или значение связующегося атрибута
tSek (<page>\|tSek)	tSek	-	"График".tSek
tSize (<page>\|tSize)	tSize	-	"График".tSize
trcPer (<page>\|trcPer)	trcPer	-	"График".trcPer
valArch (<page>\|valArch)	valArch	-	"График".valArch
var (<page>\|var)	var	var	"Параметр".var
ed (<page>\|ed)	-	ed	"Параметр".ed
max (<page>\|max)	-	-	EVAL
min (<page>\|min)	-	-	EVAL

3.9 Примитивы виджетов

Любой вновь создаваемый виджет основывается на одном из нескольких примитивов — конечном элементе визуализации, путём установки родственной связи как прямо на примитив, так и посредством нескольких промежуточных пользовательских виджетов. Каждый из примитивов содержит механизм модели данных. Экземпляр виджета хранит значения свойств собственной конфигурации примитива.

В задачи интерфейса визуализации входит поддержка и работа с моделью данных примитивов виджетов. Примитивы виджетов должны быть тщательно проработаны и унифицированы, с целью охватить как можно больше возможностей в как можно меньшем количестве слабо связанных друг с другом, по назначению, примитивов.

Таблица. Библиотека примитивов виджетов — базовые элементы отображения

Идентификатор	Наименование	Функция
ElFigure	Элементарная графическая фигура	Примитив является основой отрисовки элементарных графических фигур со всевозможной комбинацией их в одном объекте. Предусматривается поддержка следующих элементарных фигур: Линия. Дуга. Кривая Безье. Заливка замкнутого пространства. Для всех фигур, содержащихся в виджете, устанавливаются единые свойства толщины, цвета и т.д., также, предусматривается возможность указания вышеперечисленных атрибутов для каждой фигуры отдельно и их динамизация.
FormEl	Элемент формы	Включает поддержку стандартных компонентов формы: Редактирование строки. Редактирование текста. Флажок. Кнопка. Выбор из списка. Список. Дерево. Таблица. Слайдер. Строка прокрутки.
Text	Текст	Элемент текста-метка. Характеризуется типом шрифта, цветом, ориентацией и выравниванием. Предусматривается поддержка аргументов.
Media	Медиа	Элемент отображения растровых и векторных изображений различных форматов, проигрывания анимированных изображений, проигрывание аудио-фрагментов и просмотр видео-фрагментов.
Diagram	Диаграмма	Элемент диаграммы с поддержкой возможности отображения нескольких потоков в реальном времени для: трендов (временных графиков), частотного спектра, XY диаграмм.
Protocol	Протокол	Элемент протокола — визуализатор сообщений программы, с поддержкой нескольких режимов работы.

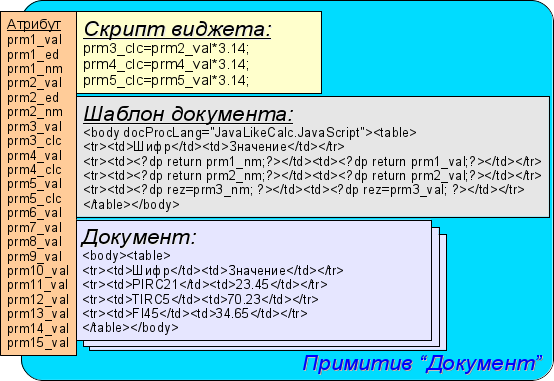

Document	Документ	Элемент формирования отчётов, журналов и другой документации на основе доступных данных.
Box	Контейнер	Содержит механизм размещения-включения других виджетов для формирования новых, более сложных, виджетов и страниц конечной визуализации.
Function, в планах	Функция API объектной модели OpenSCADA	Невизуальный виджет, на стороне исполнения, позволяющий включать вычислительные функции объектной модели OpenSCADA в СВУ.

Table. The common set of properties/attributes in the widget

Identifier	Name	Number	Value
id	Identifier	-	Identifier of the element. The attribute is read-only, designed to provide information on the ID of the element.
path	Path	-	Path to the widget. The attribute is read-only and designed to provide full information about the element location.
parent	Parent	-	Path to the parent widget. The attribute is read-only and designed to provide information about the ancestor location which the widget is inherited from.
owner	Owner	-	The widget owner and group in the view "{owner}:{group[,group1,groupN]}", by default the "root:UI".
perm	Permission	-	Permission to the widget in the view "{user}{group}{other}" of octal number like to "0664-RWRWR_", plus the inheritance flag enables the inheritance for owner and its permissions from the upper widget. Where "user", "group" and "other" is: "__" (0) — no access; "R_" (4) — read-only; "RW" (6) — read and write. By default that is in 01000 — inheritance.
root	Root	1	Identifier of the widget-primitive (basic element) which underlies the widget visualization shape.
name	Name	-	Name of the element. Accessible to modification the element name.
dscr	Description	-	Description of the element. Text field of the brief description.
en	Enabled	5	The state "Enabled" of the element. Disabled element is not shown in the execution mode.
active	Active	6	The state "Active" of the element. Active element may receive focus in the execution mode, and thus receive keyboard and other events with their subsequent processing.
geomX	Geometry: x	7	Geometry, coordinate 'x' of the element position.
geomY	Geometry: y	8	Geometry, coordinate 'y' of the element position.
geomW	Geometry: width	9	Geometry, the width of the element.
geomH	Geometry: height	10	Geometry, the height of the element.
geomXsc	Geometry: x scale	13	Horizontally scale of the element.
geomYsc	Geometry: y scale	14	Vertical scale of the element.
geomZ	Geometry: z	11	Geometry, coordinate 'z' (level) of the element on the frame. Defines also the order to transfer the focus through active elements.
geomMargin	Geometry: margin	12	Geometry, the margins of the element.
tipTool	Tip: tool	15	Text of a brief help or tip on this element. Realized usually as a tool tip, while keeping your mouse cursor over the element.
tipStatus	Tip: status	16	Text information on the status of the element or the guide to action over the element. Implemented usually in the form of a message in the status bar while keeping your mouse cursor over the element. * Modification the attribute from session of the root page will record the message in the status bar of the visualization window of the session.
contextMenu	Context menu	17	Context menu in the strings list view: "{ItName}:{Signal}". Where: "ItName" — name of the item; "Signal" — name of the signal, which forming at the selecting: "usr_{Signal}".
evProc	Events processing	-	Attribute for storing of the script of the events processing for direct control of the user interface. Script is a list of commands to the visualization interface, generated at the event receipt (attribute event). Direct events processing to manage pages, in the view: "{event}:{evSrc}:{com}:{prm}". Where: "event" — waiting event; "evSrc" — event source; "com" — command of the session: open, next, prev; "prm" — command parameter, where used: pg_so — direct name of the desired page, with the prefix; 1 — name of the new page in a general way, without a prefix; * — the page is taken from the previous page name; $ — indicates the place relative to which the page opens. Examples: ws_BtPress:/prev:prev:/pg_so///$ ws_BtPress:/next:next:/pg_so///$ ws_BtPress:/go_mn:open:/pg_so//mn/ ws_BtPress:/go_graph:open:/pg_so/*/ggraph
Additional attributes for items, placed into the project in the role of a page.
pgOpen	Page: opened	-	Sign "The page is opened". * Modification from the session provides an immediate opening/closing the page, but for the pages type "Link" you must prefer of the user API function uiCmd() using to the pages managing.
pgNoOpenProc	Page: process not opened	-	Sign "Execute the page, even if it is closed".
pgOpenSrc	Page: source of the opening	3	Full address of the page which has opened this one. * Writing/clearing the widget address, of the opening initiation, performs an immediate opening/closing the page. In the case of writing the address and on certain conditions, the dynamic linking of the current widget to the initiator performs. But for the pages type "Link" you must prefer of the user API function uiCmd() using to the pages managing.
pgGrp	Page: group	4	Group of the pages. EMPTY and the "main" group is meant of using this page as the Root-main page, so such ones will replace other Root-main pages; the "fl" group is meant of using in the "fly" windows which are suitable for multiple open and must not be traced for doubles; all other are meant for including to the containers-boxes or single opening, so they forced in checking for doubles when the last one will be opened and the previous ones be closed.
Additional attributes of the execution mode — by the session. (Virtual attributes are not available in the widget procedure)
event	Events	-	Special attribute of the collection of events of the widget in the list, which is divided by the new line. Access to the attribute is protected by a critical section in order to avoid loss of the events. The attribute is always available in the widget procedure.
load	Load	-1	Virtual command of the group data download.
focus	Focus	-2	Special attribute of the indicating the fact of receiving the focus by an active widget. Attribute of the widget and of the included widgets is available in the widgets procedures.
perm	Permission	-3	Virtual attribute of the rights of the active user to view and control the widget.

* — Специальная функция атрибута виджета, выполняемая в сеансе проекта при пользовательской модификации.

Движок среды визуализации предусматривает активацию атрибутов, специфичных для визуализатора. Процесс активации осуществляется при открытии сеанса визуализации проекта и предусматривает, в этом проекте: создание специфичного атрибута с указанными свойствами, если он отсутствует, и активацию отслеживания его модификации движком среды визуализации, как для атрибутов формирования образов примитивов. Для непосредственного определения такого атрибута можно также использовать префикс идентификатора атрибута "vs_", что быстрее и исключает стадию активации. С перечнем специфичных для визуализатора атрибутов можно ознакомиться в документации соответствующего визуализатора.

3.9.1 Элементарная графическая фигура (ElFigure)

Примитив является основой в отрисовке элементарных графических фигур со всевозможной их комбинацией в одном объекте. Учитывая широкий спектр всевозможных фигур, которые должен поддерживать примитив, и, в тоже время, являться достаточно простым в использовании и, по возможности, в реализации, было решено ограничить перечень базовых фигур, используемых для построения результирующих графических объектов, до таких: линия, дуга, кривая Безье и заливка замкнутых контуров. Основываясь уже на этих базовых фигурах, можно строить производные фигуры, комбинируя базовые. В рамках примитива существует возможность задания прозрачности цвета в диапазоне [0...255], где '0' — полная прозрачность.

Таблица. Набор дополнительных свойств/атрибутов примитива "Элементарная фигура (ElFigure)"

Идентификатор	Имя	Номер	Значение
lineWdth	Линия: ширина	20	Ширина линии.
lineClr	Линия: цвет	21	Имя цвета в виде "{color}[-{alpha}]", где: "color" — стандартное имя цвета или его числовое представление из трёх шестнадцатеричных чисел отдельных цветов "#RRGGBB"; "alpha" — уровень альфа-канала [0...255], где 0 — полностью прозрачный. Примеры: "red" — сплошной красный цвет; "#FF0000" — сплошной красный цвет в цифровом коде; "red-127" — полупрозрачный красный цвет.
lineStyle	Линия: стиль	22	Стиль линии: сплошная, пунктир, точечная.
bordWdth	Граница: ширина	23	Ширина бордюра линии. Нулевая ширина указывает на отсутствие бордюра.
bordClr	Граница: цвет	24	Цвет бордюра (детали в атрибуте 21).
fillColor	Заполнение: цвет	25	Цвет заливки (детали в атрибуте 21).
fillImg	Заполнение: изображение	26	Имя изображения в виде "[{src}:]{name}", где: "src" — источник изображения: file — прямо из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. Примеры: "res:backLogo" — из таблицы ресурсов БД для идентификатора "backLogo"; "backLogo" — как и предыдущий; "file:/var/tmp/backLogo.png" — из локального файла по пути "/var/tmp/backLogo.png".
orient	Угол поворота	28	Угол поворота содержимого виджета.
mirror	Отражение	29	Отражение содержимого виджета, ограничено на данный момент.
elLst	Список элементов	27	Список графических элементов в формате: Линия. Общая форма записи в списке, для статических и динамических параметров (могут смешиваться): "line:({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "line:{p1}:{p2}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" Дуга. Общая форма записи в списке, для статических и динамических параметров (могут смешиваться): "arc:({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "arc:{p1}:{p2}:{p3}:{p4}:{p5}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" p1, p2 — начальная и конечная точки эллиптической дуги, соответственно; p3 — центр дуги; p4 — первый радиус; p5 — второй радиус. Кривая Безье. Форма записи в списке, для статических и динамических параметров (могут смешиваться): "bezier:({x}\|{y}):({x}\|{y}):({x}\|{y}):({x}\|{y})[:{width}[:{color}[:{bord_w}[:{bord_clr}[:{line_stl}]]]]]" "bezier:{p1}:{p2}:{p3}:{p4}[:w{n}[:c{n}[:w{n}[:c{n}[:s{n}]]]]]" Заливка. Форма записи в списке, для статических и динамических параметров (могут смешиваться): "fill:({x}\|{y}):({x}\|{y}):...:({x}\|{y})[:{fill_clr}[:{fill_img}]]" "fill:{p1}:{p2}:...:{pN}[:c{n}[:i{n}]]" Где: x, y — прямая точка (x,y), координаты в пикселах с плавающей точкой; p1 ... pN — динамическая точка 1...N; width, bord_w — прямая ширина линии и бордюра в пикселах с плавающей точкой; w{n} — динамическая ширина 'n'; color, bord_clr, fill_clr — прямой цвет линии, бордюра и заполнения, в виде имени или 32-битного кода с альфа: {имя}[-{AAA}], #RRGGBB-AAA; c{n} — динамический цвет 'n'; line_stl — прямой стиль линии: 0-Сплошная, 1-Пунктирная, 2-Точечная; s{n} — динамический стиль 'n'; fill_img — прямое изображение заполнения в виде "[{src}%3A]{name}", где: "src" — источник изображения: file — непосредственно из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. i{n} — динамическое изображение заполнения 'n'. Например: line:(50\|25):(90.5\|25):2:yellow:3:green:2 arc:(25\|50):(25\|50):1:4:(25\|50)::#000000-0 fill:(25\|50):(25\|50):c2:i2 fill:(50\|25):(90.5\|25):(90\|50):(50\|50):#d3d3d3:h_31
Атрибуты каждой точки из списка графических фигур elLst
p{n}x	Точка {n}:x	30+n*6	Координата 'x' точки n.
p{n}y	Точка {n}:y	30+n*6+1	Координата 'y' точки n.
w{n}	Ширина {n}	30+n*6+2	Ширина n.
с{n}	Цвет {n}	30+n*6+3	Цвет n (детали в атрибуте 21).
i{n}	Изображение {n}	30+n*6+4	Изображение n (детали в атрибуте 26).
s{n}	Стиль {n}	30+n*6+5	Стиль n.

3.9.2 Элемент формы (FormEl)

Примитив, предназначенный для предоставления, в распоряжение пользователя, стандартных элементов формы. Общий перечень атрибутов зависит от типа элемента.

Table. List of additional properties/attributes of the primitive "Element of the form (FormEl)"

Identifier	Name	Number	Value
elType	Element type	20	Type of the element, from which depends the list of additional attributes: Line edit (0) Text edit (1) Check Box (2) Button (3) Combo box (4) List (5) Tree (8) Table (9) Slider (6) Scroll bar (7)
Line edit:
value	Value	21	Contents of the line.
view	View	22	View of the editing line: Text (0) Combo Box (1) Integer (2) Real (3) Time (4) Date (5) Date and Time (6) Password (7)
cfg	Configuration	23	Configuration of the line. Format of the value of the field for different views of the lines: Text — configuration of the formatted input at the template with the parameters (supported only by Qt in UI.Vision): A — ASCII alphabetic character required, [A-Za-z]. a — ASCII alphabetic character permitted but not required. N — ASCII alphanumeric character required, [A-Za-z0-9]. n — ASCII alphanumeric character permitted but not required. X — Any character required. x — Any character permitted but not required. 9 — ASCII digit required, [0-9]. 0 — ASCII digit permitted but not required. D — ASCII digit required, [1-9]. d — ASCII digit permitted but not required. # — ASCII digit or plus/minus sign permitted but not required. H — Hexadecimal character required, [A-Fa-f0-9]. h — Hexadecimal character permitted but not required. B — Binary character required, [0-1]. b — Binary character permitted but not required. > — All following alphabetic characters are uppercased. < — All following alphabetic characters are lowercased. ! — Switch off case conversion. \\ — Use to shield the special characters listed above to use them as separators. Combobox — list of values the editable combobox by lines. Integer — integer value in the form: "{Min}:{Max}:{ChangeStep}:{Prefix}:{Suffix}". Real — real value in the form: "{Min}:{Max}:{ChangeStep}:{Prefix}:{Suffix}:{SignsAfterDot}". Time, Date, Date and time — to form the date following the template with the parameters: d — number of the day (1-31); dd — number of the day (01-31); ddd — acronym of the day ("Mon" ... "Sun"); dddd — full name of the day ("Monday" ... "Sunday"); M — number of the month (1-12); MM — number of the month (01-12); MMM — acronym of the month ("Jan" ... "Dec"); MMMM — full name of the month ("January" ... "December"); yy — last two digits of the year; yyyy — full year; h — hour (0-23); hh — hour (00-23); m — minutes (0-59); mm — minutes (00-59); s — seconds (0-59); ss — seconds (00-59); AP,ap — to display AM/PM or am/pm.
confirm	Confirm	24	Enable the confirming mode.
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}", where: "family" — font family, for spaces use symbol '_', like: "Arial", "Courier", "Times_New_Roman"; "size" — font size in pixels; "bold" — font bold (0 or 1); "italic" — font italic (0 or 1); "underline" — font underlined (0 or 1); "strike" — font struck (0 or 1). Examples: "Arial 10 1 0 0 0" — Arial font size 10 pixels and bold.
Text edit:
value	Value	21	Content of the editor.
wordWrap	Word wrap	22	Automatically wrap text by words.
confirm	Confirm	24	Enable the confirming mode.
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (details above).
Check box:
name	Name	26	Name/label of the checkbox.
value	Value	21	Value of the checkbox.
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (details above).
Button:
name	Name	26	Name-inscription on the button. Allowed symbols '\n' for multiple line names.
value	Value	21	The value, different for modes: "Standard" — repeating parameters of events on holding {delay}-{interval}, time in milliseconds; "Checkable" — toggle value; "Menu" — list of addresses of the menu elements like to /grp1/grp2/item1; "Load" — description line {FilesTemplate}\|{Header}\|{FileByDefaultAndLoaded}\|{FileMime} and loaded file content from next line. The files template like to "Images (.png .xpm .jpg);;CSV-file (.csv)". "Save" — description line {FilesTemplate}\|{Header}\|{FileByDefault}\|{FileMime} and saving file content from next line. The files template like to before one.
img	Image	22	Image on the button. Image name in the view [{src}:]{name}, where: "src" — source of the image: file — directly from the local file by the path; res — from the resources table of DB. "name" — file path or identifier of the resource. Examples: "res:backLogo" — from the resources table of DB for the identifier "backLogo"; "backLogo" — like toe the previous; "file:/var/tmp/backLogo.png" — from local file by the path "/var/tmp/backLogo.png".
color	Color	23	Color of the button. Color name form "{color}[-{alpha}]", where: "color" — standard color name or its numeric representation of three hexadecimal numbers of individual colors "#RRGGBB"; "alpha" — level of the alpha [0...255], where 0 — completely transparent. Examples: "red" — solid red color; "#FF0000" — solid red color by the digital code; "red-127" — half transparent red color.
colorText	Color:text	27	Color of the text (details above).
mode	Mode	24	Operation mode of the button: "Standard" — normal button which allows repeating events on it hold, the parameters in "value"; "Checkable" — check button, values in "value"; "Menu" — opens menu on press, items list in "value"; "Load" — provides for loading of the user-space small files through the visual interface; on the mode the button press will open the selection file dialog for loading and the file content next saving to the attribute "value"; "Save" — provides for saving of the user-space small files through the visual interface; on the file content writing to the attribute "value" for user will: open the selecting/setting file dialog, save the attribute "value" content to the file, after the selecting, and set clean the attribute "value".
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (details above).
List:
value	Value	21	Current value of the list.
items	Items	22	Entries of the list.
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (details above).
mult	Multiple selection	23	Allow for multiple entries selection of the list.
Combo box, Tree:
value	Value	21	Current value of the list.
items	Items	22	Entries of the list or hierarchical items list of the tree in path "/{DIR}/{DIR}/{ITEM}".
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (details above).
Table:
set	Setting value	23	Value of edition of a cell of the table which address in the event "ws_TableEdit_{colN}_{rowN}".
value	Value	21	Address of the selected item. It changing follows by the event "ws_TableChangeSel". The address format depends from the table's selection mode: "Cell" — cell address in the format "{row}:{col}". "Row", "Column" — row-column number or cell content of the row-column key, which sets by the attribute "keyID".
items	Elements	22	The table structure and content in the XML view: <tbl> <h><s>{Header1}</s><s>{Header2}</s></h> <r><s>{Row1Column1String}</s><i>{Row1Column1Integer}</i></r> <r><b>{Row2Column1Logical}</b><r>{Row2Column2Real}</r></r> </tbl> The tags: "tbl" — Table, the properties at all: "sel" — selection mode of the table items: "row" — by rows, "col" — by columns, "cell" — by cells (by default); "keyID" — row-column number of the key, for the selection value get; "colsWdthFit" — fits the columns size, in the unfixed size, to fill the full width of the table; "hHdrVis", "vHdrVis" — visibility of the headers, for horizontal and vertical; "sortEn" — enables sorting directly by the columns. "h" — Row of the headers. Possible attributes of the header cell tag for the column as a whole: "width" — column width, in pixels or percents (10%); set to 0 for do not show at all; "edit" — allowing to the cells of the row edition (0 or 1), by default — no (0); "color" — column color as a whole in the color name or code; "colorText" — color of the column text as a whole in the color name or code; "font" — font of the column text in the typical OpenSCADA string; "prec" — value precision of the real type cells in the column; "sort" — sorting by the column [0 - Ascending-default; 1 - Descending]; "align" — alignment the column for: "left", "right" and "center". "r" — Row of the values. Possible attributes of the row cell tag for the row as a whole: "color" — row color as a whole in the color name or code; "colorText" — color of the row text as a whole in the color name or code; "font" — font of the cell text in the typical OpenSCADA string; "prec" — value precision of the real type cells in the row. "s", "t", "i", "r", "b" — cells of the data types "String", "Text", "Integer", "Real" and "Logical". Possible attributes: "color" — cell color; "colorText" — color of the cell text in the color name or code; "font" — font of the cell text in the typical OpenSCADA string; "prec" — value precision of the real type cell; "img" — image of the cell in the form "[{src}:]{name}", the details above; "edit" — allowing the cell edition (0 or 1), by default - no (0); "align" — alignment the cell for: "left", "right" and "center".
font	Font	25	Font name in the form "{family} {size} {bold} {italic} {underline} {strike}" (the details above).
Slider and Scroll Bar:
value	Value	21	Slider position.
cfg	Configuration	22	Configuration of the slider in the format: "{VertOrient}:{Min}:{Max}:{SinglStep}:{PageStep}". Where: "VertOrient" — sign (0 or 1) of the vertical orientation, the default is the horizontal orientation; "Min" — minimum value; "Max" — maximum value; "SinglStep" — size of a single step; "PageStep" — size of a page step.

3.9.3 Элемент текста (Text)

Данный примитив предназначен для вывода простого и HTML текста, используемого в роли меток и различных подписей. С целью создания декоративных оформлений, примитив поддерживает обвод текста рамкой.

Таблица. Набор дополнительных свойств/атрибутов примитива "Элемент текста (Text)"

Идентификатор	Имя	Номер	Значение
backColor	Фон: цвет	20	Фоновый цвет. Имя цвета в виде "{color}[-{alpha}]", где: "color" — стандартное имя цвета или его числовое представление из трёх шестнадцатеричных чисел отдельных цветов "#RRGGBB"; "alpha" — уровень альфа-канала [0...255], где 0 — полностью прозрачный. Примеры: "red" — сплошной красный цвет; "#FF0000" — сплошной красный цвет в цифровом коде; "red-127" — полупрозрачный красный цвет.
backImg	Фон: изображение	21	Фоновое изображение. Имя изображения в виде "[{src}:]{name}", где: "src" — источник изображения: file — прямо из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. Примеры: "res:backLogo" — из таблицы ресурсов БД для идентификатора "backLogo"; "backLogo" — как и предыдущий; "file:/var/tmp/backLogo.png" — из локального файла по пути "/var/tmp/backLogo.png".
bordWidth	Граница: ширина	22	Ширина бордюра.
bordColor	Граница: цвет	23	Цвет бордюра (детальнее в атрибуте 20).
bordStyle	Граница: стиль	24	Стиль бордюра: "Нет" (0), "Точечный" (1), "Пунктирный" (2), "Сплошной" (3), "Двойной" (4), "Канавка" (5), "Кромка" (6), "Вдавлен" (7), "Выступающий" (8).
font	Шрифт	25	Имя шрифта в виде "{family} {size} {bold} {italic} {underline} {strike}", где: "family" — семейство шрифта, для пробелов используйте символ '_', вроде: "Arial", "Courier", "Times_New_Roman"; "size" — размер шрифта в пикселях; "bold" — усиление шрифта (0 или 1); "italic" — наклонность шрифта (0 или 1); "underline" — подчёркивание шрифта (0 или 1); "strike" — перечёркивание шрифта (0 или 1). Примеры: "Arial 10 1 0 0 0" — Arial шрифт размером 10 пикселей и усиленный.
color	Цвет	26	Цвет текста (детальнее в атрибуте 20).
orient	Угол поворота	27	Ориентация текста, угол поворота.
wordWrap	Перенос слов	28	Автоматический перенос текста по словам.
alignment	Выравнивание	29	Выравнивание текста: "Вверху слева" (0), "Вверху справа" (1), "Вверху по центру" (2), "Вверху по ширине" (3), "Внизу слева" (4), "Внизу справа" (5), "Внизу по центру" (6), "Внизу по ширине" (7), "По центру слева" (8), "По центру справа" (9), "По середине" (10), "По центру по ширине" (11).
inHtml	В HTML	31	Отображение и поддержка содержимого аргумента text в HTML.
text	Текст	30	Значение текста. Используйте "%{x}" для помещения значения аргумента "x" (от 1).
numbArg	Количество аргументов	40	Количество аргументов.
Атрибуты аргументов
arg{x}val	Аргумент {x}: значение	50+10*x	Значение аргумента x.
arg{x}tp	Аргумент {x}: тип	50+10*x+1	Тип аргумента x: "Целый" (0), "Вещественный" (1), "Строка" (2).
arg{x}cfg	Аргумент {x}: конфигурация	50+10*x+2	Конфигурация аргумента x: "Строка": {len} — ширина строки; "Вещественный": {wdth};{form};{prec} — ширина, форма ('g', 'e', 'f') и точность значения; "Целый": {len} — ширина значения.

3.9.4 Элемент отображения медиа-материалов (Media)

Данный примитив предназначен для проигрывания различных медиа-материалов, начиная от простых изображений и заканчивая полноценными аудио и видео потоками.

Table. List of additional properties/attributes of the primitive "Element of visualization of media-materials (Media)"

Identifier	Name	Number	Value
backColor	Background: color	20	Background color. Color name in the view "{color}[-{alpha}]", where: "color" — standard color name or its numeric representation of three hexadecimal numbers of individual colors "#RRGGBB"; "alpha" — level of the alpha [0...255], where 0 — completely transparent. Examples: "red" — solid red color; "#FF0000" — solid red color by the digital code; "red-127" — half transparent red color.
backImg	Background: image	21	Background image. The image name in the view "[{src}:]{name}", where: "src" — source of the image: file — directly from the local file by the path; res — from the resources table of DB. "name" — file path or identifier of the resource. Examples: "res:backLogo" — from the resources table of DB for the identifier "backLogo"; "backLogo" — like toe the previous; "file:/var/tmp/backLogo.png" — from local file by the path "/var/tmp/backLogo.png".
bordWidth	Border: width	22	Border width.
bordColor	Border: color	23	Border color (details in attribute 20).
bordStyle	Border: style	24	Border style: "None", "Dotted", "Dashed", "Solid", "Double", "Groove", "Ridge", "Inset", "Outset".
src	Source	25	Name of the Media source in the view "[{src}:]{name}", where: "src" — source: file — directly from the local file, visualizer and engine, by the path; res — from the resources table of DB; data — directly data in the form "data:{mime}\n{base64}"; stream — stream URL for playback video and audio. "name" — file path or identifier of the resource. Examples: "res:workMedia" — from the resources table of DB for the identifier "workMedia"; "workMedia" — like to previous; "file:/var/tmp/workMedia.mng" — from the local file by the path "/var/tmp/workMedia.mng"; "stream:http://localhost.localhost:5050" — playback for video and audio stream from the URL.
type	Type	27	Media type: "Image" — raster or vector (can not support) image, like to: PNG, JPEG, GIF, SVG; "Animation" — simple animation image, like to: GIF, MNG; "Video" — full video or stream, like to: OGM, AVI, MKV, MPG, MP4; "Audio" — just audio or stream, like to: OGG, MP3, WAV.
areas	Map areas	28	Number of the active areas.
Attributes of the image (Image)
fit	Fit to the widget size	26	Sign of coordination the contents with the widget size.
keepAspect	Keep aspect ratio at fitting	35	Sign of keeping image aspect ratio at fitting to whole size of the widget.
Attributes of the animation-video (Animation)
fit	Fit to the widget size	26	Sign of coordination the contents with the widget size.
speed	Play speed	29	Speed of playback, as a percentage from the original speed. If the value is less or even than 1%, the playback stops.
Attributes of the full video (Full video)
play	Play	29	Video/audio — "Play".
roll	Roll play	30	Roll play on the finish.
pause	Pause	31	Playing pause.
size	Size	32	Total video size, in milliseconds.
seek	Seek	33	Seek video playing, in milliseconds.
volume	Volume	34	Sound volume [0...100].
Active areas
area{x}shp	Area {x}: shape	40+3*x	Type of the area x: "Rect", "Poly", "Circle".
area{x}coord	Area {x}: coordinates	40+3*x+1	Coordinates of the area x, are separated by commas: "x1,y1,x2,y2,xN,yN".
area{x}title	Area {x}: title	40+3*x+2	Title of the area x.

3.9.5 Элемент построения диаграмм (Diagram)

Данный примитив предназначен для построения различных диаграмм во времени, включая графики-тренды отображения текущего процесса и архивных данных. Реализованы следующие типы диаграмм:

"График-тренд" — строит график значений параметра во времени.
"Спектр" — строит частотный спектр из значений параметров. Окно данных частотного спектра формируется исходя из размера виджета по горизонтали, в пикселях, и доступных данных параметров, наложенных на сетку горизонтального размера. В связи с этим, минимальная выделяемая частота определяется значением атрибута "tSize" — "1/tSize", а максимальная, половинной шириной графика в пикселях умноженной на минимальную частоту "width/(2*tSize)".
"XY" — строит двумерный график значений параметров, парами на график, где чётные по оси Y (0,2,4...) и нечётные по оси X (1,3,5...). Указанный временной диапазон данных используется в получении значений параметров оси X и Y, с последующим изображением.

Для всех типов диаграмм возможно указание, в качестве источника данных:

параметра подсистемы "Сбор Данных";
архива значений;
прямого блока данных пользователя.

Поддерживается режим слеживания за текущими значениями и значениями с архива, а также, возможно построение графиков параметров, не имеющих архива значений, путём накопления текущих значений в буфере диаграммы и только на момент активного отображения этой диаграммы.

Процесс доступа к архивным данным оптимизирован путём ведения промежуточного буфера отображения, а также, упаковки трафика данных при запросе, путем приведения данных к качеству достаточного для отображения.

Таблица. Набор дополнительных свойств/атрибутов примитива "Элемент построения диаграмм (Diagram)"

Идентификатор	Имя	Номер	Значение
backColor	Фон: цвет	20	Фоновый цвет. Имя цвета в виде "{color}[-{alpha}]", где: "color" — стандартное имя цвета или его числовое представление из трёх шестнадцатеричных чисел отдельных цветов "#RRGGBB"; "alpha" — уровень альфа-канала [0...255], где 0 — полностью прозрачный. Примеры: "red" — сплошной красный цвет; "#FF0000" — сплошной красный цвет в цифровом коде; "red-127" — полупрозрачный красный цвет.
backImg	Фон: изображение	21	Фоновое изображение. Имя изображения в виде "[{src}:]{name}", где: "src" — источник изображения: file — прямо из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. Примеры: "res:backLogo" — из таблицы ресурсов БД для идентификатора "backLogo"; "backLogo" — как и предыдущий; "file:/var/tmp/backLogo.png" — из локального файла по пути "/var/tmp/backLogo.png".
bordWidth	Граница: ширина	22	Ширина бордюра.
bordColor	Граница: цвет	23	Цвет бордюра (детальнее в атрибуте 20).
bordStyle	Граница: стиль	24	Стиль бордюра: "Нет", "Точечный", "Пунктирный", "Сплошной", "Двойной", "Канавка", "Кромка", "Вдавлен", "Выступающий".
trcPer	Период слежения, секунд	25	Режим и периодичность слежения.
type	Тип	26	Тип диаграммы: "График", "Спектр", "XY".
Атрибуты, общие для всех типов
tSek	Время: секунды	27	Текущее время, секунд.
tUSek	Время: микросекунды	28	Текущее время, микросекунды.
tSize	Размер, секунды	29	Размер данных, секунды.
curSek	Курсор: секунды	30	Положение курсора, секунды.
curUSek	Курсор: микросекунды	31	Положение курсора, микросекунды.
curColor	Курсор: цвет	32	Цвет курсора.
sclColor	Шкала: цвет	33	Цвет шкалы-решетки (детальнее в атрибуте 20).
sclHor	Шкала: горизонтальная	34	Режим горизонтальной шкалы-решетки: "Не рисовать", "Решетка", "Маркеры", "Решетка и маркеры", "Решетка (лог)", "Маркеры (лог)", "Решетка и маркеры (лог)".
sclHorScl	Шкала: гориз. масштаб (%)	44	Горизонтальный масштаб графика в процентах, исключительно для типа "XY".
sclHorSclOff	Шкала: смещ. гориз. масштаба (%)	45	Смещение горизонтального маштаба в процентах, исключительно для типа "XY".
sclVer	Шкала: вертикальная	35	Режим вертикальной шкалы-решетки: "Не рисовать", "Решетка", "Маркеры", "Решетка и маркеры", "Решетка (лог)", "Маркеры (лог)", "Решетка и маркеры (лог)".
sclVerScl	Шкала: верт. масштаб (%)	40	Вертикальный масштаб графика в процентах.
sclVerSclOff	Шкала: смещ. верт. масштаба (%)	41	Смещение вертикального масштаба в процентах.
sclMarkColor	Шкала: Маркеры: цвет	36	Цвет маркеров шкалы-решетки (детальнее в атрибуте 20).
sclMarkFont	Шкала: Маркеры: шрифт	37	Шрифт маркеров шкалы-решетки. Имя шрифта в виде "{family} {size} {bold} {italic} {underline} {strike}", где: "family" — семейство шрифта, для пробелов используйте символ '_', вроде: "Arial", "Courier", "Times_New_Roman"; "size" — размер шрифта в пикселях; "bold" — усиление шрифта (0 или 1); "italic" — наклонность шрифта (0 или 1); "underline" — подчёркивание шрифта (0 или 1); "strike" — перечёркивание шрифта (0 или 1). Примеры: "Arial 10 1 0 0 0" — Arial шрифт размером 10 пикселей и усиленный.
valArch	Архиватор значений	38	Архиватор значений в виде "{МодульАрхивов}.{IdАрхиватора}".
valsForPix	Значений на пиксель	42	Количество значений на пиксель. Увеличить для расширения точности экспорта на больших интервалах времени.
parNum	Количество параметров	39	Количество параметров, отображаемых на одном тренде.
Атрибуты типа: "График"
sclHorPer	Шкала: размер гор. решетки, секунды	43	Фиксированный период решётки горизонтальной шкалы — отключает автоматическое вычисление периода решётки. Активируется если количество периодов на общий размер более двух и размер одного периода не менее 15 пикселей.
Индивидуальные атрибуты параметров
prm{X}addr	Параметр {X}: адрес	50+10*{X}	Полный адрес к атрибуту параметра X DAQ или архиву. Поддерживается прямая установка данных по префиксу: "data:{XMLNodeData}" — изображение из прямо установленных данных; "line:{значение}" — изображение горизонтальной линии по значению, не имеет смысла для типа "XY". Пример: "/DAQ/System/AutoDA/MemInfo/use" — адрес к атрибуту "use" параметра "MemInfo" объекта контроллера "AutoDA" DAQ модуля "System"; "/Archive/va_CPULoad_load" — адрес к архиву "CPULoad_load"; "data:<d s="1" aprox="1" tm="1369465209" tm_grnd="1369465200" per="1"> 0 3.14 1 3.141 5 3.1415</d>" — 10 секунд данных с периодом 1 секунда от "25.05.2013 10:00:00"; возможно "tm" и "tm_grnd" не указывать, в результате чего будут подставлены значения диапазона диаграммы, также, установкой атрибута "s", можно указать на время в секундах; "aprox" — аппроксимировать переход от одной точки к другой вместо подстановки предыдущего значения во все точки периодичности от упаковки; "line:3.14159265" — горизонтальная линия по значению "3.14159265".
prm{X}bordL	Параметр {X}: граница отображ.: нижняя	50+10*{X}+1	Нижняя граница значений параметра X.
prm{X}bordU	Параметр {X}: граница отображ.: верхняя	50+10*{X}+2	Верхняя граница значений параметра X.
prm{X}color	Параметр {X}: цвет	50+10*{X}+3	Цвет отображения графика параметра X (детальнее в атрибуте 20).
prm{X}width	Параметр {X}: ширина	50+10*{X}+6	Ширина линии графика параметра X, в пикселях.
prm{X}scl	Параметр {X}: шкала	50+10*{X}+5	Режим отдельной вертикальной шкалы параметра X: "Глобально", "Маркеры", "Решетка и маркеры", "Маркеры (лог)", "Решетка и маркеры (лог)".
prm{X}val	Параметр {X}: значение	50+10*{X}+4	Значение параметра X под курсором, или на текущее время, для типа "XY".
prm{X}prop	Параметр {X}: свойства	50+10*{X}+7	Свойства реального архива в виде "{BegArh}:{EndArh}:{DataPeriod}", где "BegArh", "EndArh", "DataPeriod" — начало, конец и период данных архива, в секундах, в вещественном представлении, вплоть до микросекунд (1e-6).

3.9.6 Элемент построения протоколов на основе архивов сообщений (Protocol)

Данный примитив предназначен для визуализации данных архива сообщений путём формирования протоколов с различными способами визуализации, начиная от статического сканирующего просмотра и заканчивая динамическим слеживанием.

Таблица. Набор дополнительных свойств/атрибутов примитива "Элемент построения протоколов на основе архивов сообщений (Protocol)"

Идентификатор	Имя	Номер	Значение
backColor	Фон: цвет	20	Фоновый цвет. Имя цвета в виде "{color}[-{alpha}]", где: "color" — стандартное имя цвета или его числовое представление из трёх шестнадцатеричных чисел отдельных цветов "#RRGGBB"; "alpha" — уровень альфа-канала [0...255], где 0 — полностью прозрачный. Примеры: "red" — сплошной красный цвет; "#FF0000" — сплошной красный цвет в цифровом коде; "red-127" — полупрозрачный красный цвет.
backImg	Фон: изображение	21	Фоновое изображение. Имя изображения в виде "[{src}:]{name}", где: "src" — источник изображения: file — прямо из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. Примеры: "res:backLogo" — из таблицы ресурсов БД для идентификатора "backLogo"; "backLogo" — как и предыдущий; "file:/var/tmp/backLogo.png" — из локального файла по пути "/var/tmp/backLogo.png".
font	Шрифт	22	Имя шрифта в виде "{family} {size} {bold} {italic} {underline} {strike}", где: "family" — семейство шрифта, для пробелов используйте символ '_', вроде: "Arial", "Courier", "Times_New_Roman"; "size" — размер шрифта в пикселях; "bold" — усиление шрифта (0 или 1); "italic" — наклонность шрифта (0 или 1); "underline" — подчёркивание шрифта (0 или 1); "strike" — перечёркивание шрифта (0 или 1). Примеры: "Arial 10 1 0 0 0" — Arial шрифт размером 10 пикселей и усиленный.
headVis	Заголовок видим	23	Видимость заголовка таблицы.
time	Время, секунды	24	Текущее время, секунды.
tSize	Размер, секунды	25	Размер запроса данных, секунды. Установить значение в '0' для получения всех нарушений, для "lev" < 0.
trcPer	Период слежения, секунды	26	Режим и периодичность слежения.
arch	Архиватор	27	Архиватор сообщений в виде "{МодульАрхивов}.{IdАрхиватора}".
tmpl	Шаблон	28	Шаблон категории или регулярное выражение "/{re}/". Для шаблона зарезервированы символы: '*' — множество любых, группа символов; '?' — любой, один символ; '\\' — используйте для экранирования специальных символов.
lev	Уровень	29	Уровень сообщений. Установите значение < 0 для получения текущих нарушений.
viewOrd	Порядок отображения	30	Порядок отображения: "По времени", "По уровню", "По категории", "По сообщению", "По времени (обратно)", "По уровню (обратно)", "По категории (обратно)", "По сообщению (обратно)".
col	Показать колонки	31	Список видимых и порядок колонок, разделённый символом ';'. Предусматриваются колонки: "pos" — номер строки; "tm" — дата и время сообщения; "utm" — микросекундная часть времени сообщения; "lev" — уровень сообщения; "cat" — категория сообщения; "mess" — текст сообщения.
itProp	Свойства элемента	32	Количество свойств элемента.
Индивидуальные атрибуты свойств элемента
it{X}lev	Элемент {X}: уровень	40+5*{X}	Критерий: уровень элемента X более или равно указанному.
it{X}tmpl	Элемент {X}: шаблон	40+5*{X}+1	Критерий: шаблон категории элемента X (детальнее в атрибуте 28).
it{X}fnt	Элемент {X}: шрифт	40+5*{X}+2	Шрифт элемента X (детальнее в атрибуте 22).
it{X}сolor	Элемент {X}: цвет	40+5*{X}+3	Цвет элемента X (детальнее в атрибуте 20).

3.9.7 Элемент формирования отчётной документации (Document)

Примитив предназначен для формирования отчётной, оперативной и иной документации на основе шаблонов документов.

Таблица. Набор дополнительных свойств/атрибутов примитиве "Элемент формирования отчётной документации (Document)"

Идентификатор	Имя	Номер	Значение
style	CSS	20	Правила CSS в строках, вида "body { background-color:#818181; }".
tmpl	Шаблон	21	Шаблон документа в XHTML, начиная с тега "body" и включая процедурные вставки: <body docProcLang="JavaLikeCalc.JavaScript"> <h1>Значение<?dp return wCod+1.314;?></h1> </body>
doc	Документ	22	Финальный документ в XHTML, начинается с тега "body".
font	Шрифт	26	Базовый шрифт текста документа. Имя шрифта в виде "{family} {size} {bold} {italic} {underline} {strike}", где: "family" — семейство шрифта, для пробелов используйте символ '_', вроде: "Arial", "Courier", "Times_New_Roman"; "size" — размер шрифта в пикселях; "bold" — усиление шрифта (0 или 1); "italic" — наклонность шрифта (0 или 1); "underline" — подчёркивание шрифта (0 или 1); "strike" — перечёркивание шрифта (0 или 1). Примеры: "Arial 10 1 0 0 0" — Arial шрифт размером 10 пикселей и усиленный.
bTime	Время: начало	24	Время начала документа, секунды.
time	Время: текущее	23	Время генерации документа, секунды. Записать время для генерации документа от этой точки или нуль для перегенерации.
process	В процессе	27	Признак процесса формирования документа отдельным потоком.
n	Размер архива	25	Количество документов или глубина архива.
Атрибуты включеного режима архивирования
aCur	Архив: курсор: текущий	-	Позиция текущего документа в архиве. Запись значения <0 производит архивацию текущего документа.
vCur	Архив: курсор: вид	-	Текущий визуализируемый документ архива. Запись значения: -1 — выбор следующего документа; -2 — выбор предыдущего документа.
aDoc	Архив: текущий документ	-	Текущий документ архива в XHTML, начинается с тега "body".
aSize	Архив: размер	-	Реальный размер архива документа.

Возможности примитива "Документ":

Гибкое формирование структуры документа на основе языка гипертекстовой разметки, что предоставляет поддержку широких возможностей форматирования документов.
Формирование документов по команде или расписанию, что необходимо для формирования отчётной документации в архив, с последующим просмотром архива.
Формирование документов в режиме реального времени, для предоставления их полностью динамически и на основе архивов за указанное время.
Использование атрибутов виджета для передачи в документ значений и адресов на архивы, что позволяет использовать виджет документа как шаблон, при формировании отчётов с другими входными данными.

В основе любого документа лежит XHTML-шаблон. XHTML-шаблон это тег "body" WEB-страницы, содержащий статику документа в стандарте XHTML 1.0 и элементы исполняемых инструкций на языке пользовательского программирования OpenSCADA, в виде <?dp {procedure} ?>. Результирующий документ формируется путём исполнения процедур и вставки их результата в документ.

Источником значений исполняемых инструкций являются атрибуты виджета этого примитива, а также все механизмы языка пользовательского программирования OpenSCADA. Атрибуты могут добавляться пользователем и линковаться на реальные атрибуты параметров или-же являться автономными, значения которых будут формироваться в процедуре виджета. В случае со слинкованными атрибутами, значения могут извлекаться из архива-истории.

На рисунке изображена структурная схема виджета примитива "Документ". Согласно этой структуре, "Документ" содержит: XHTML-шаблон, результирующие документы и процедуру обработки данных. Источником данных процедуры и результирующих документов являются атрибуты виджета.

Рисунок. Структурная схема примитива "Документ".

Предусматривается работа виджета в двух режимах: "Динамический" и "Архивный". Отличием архивного режима является наличие архива указанной глубины и атрибутов, позволяющих управлять процессом архивирования и просмотра указанного документа в архиве.

Генерация документа всегда производится в момент установки атрибута времени time относительно установленного ранее начального времени документа в атрибуте bTime. При выключенном архиве, результирующий документ помещается непосредственно в атрибут doc. При включенном архиве, результирующий документ помещается в ячейку под курсором, атрибут aCur, а так-же в doc, если значение курсора архива aCur и курсора визуализируемого документа vCur совпадают. Атрибуты архивных курсоров предусматривают несколько командных значений:

"aCur < 0" — перемещает курсор архиватора на следующую позицию, тем самым оставляя предыдущий документ в архиве и очищая документ под курсором, если кольцевой архив замкнулся.
"vCur == -1" — выбор следующего документа для отображения, выбранный документ копируется в атрибут doc.
"vCur == -2" — выбор предыдущего документа для отображений, выбранный документ копируется в атрибут doc.

Как было указано выше, динамика шаблона документа определяется вставками исполняемых инструкций вида "<?dp {procedure} ?>". В процедурах могут использоваться одноимённые атрибуты виджета и функции пользовательского интерфейса программирования OpenSCADA. Кроме атрибутов виджета, зарезервированы специальные атрибуты, смотри таблицу.

Таблица. Специальные и зарезервированные элементы шаблона.

Имя	Назначение
Атрибуты
rez	Атрибут результата исполнения процедуры, содержимое которого помещается в дерево документа.
lTime	Время последнего формирования. Если документ формируется впервые то lTime равен bTime.
rTime	Содержит время перебираемых значений, секунды, определяется внутри тегов с атрибутом "docRept".
rTimeU	Содержит время перебираемых значений, микросекунды, определяется внутри тегов с атрибутом "docRept".
rPer	Содержит период перебора значений, атрибут "docRept".
mTime, mTimeU, mLev, mCat, mVal	Определяются внутри тегов с атрибутом "docAMess" при разборе сообщений архива сообщений: mTime — время сообщения, секунды; mTimeU — время сообщения, микросекунды; mLev — уровень сообщения; mCat — категория сообщения; mVal — значение сообщения.
Специальные теги
Специальные атрибуты стандартных тегов
body.docProcLang	Язык исполняемых процедур документа, по умолчанию это "JavaLikeCalc.JavaScript".
*.docRept="1s"	Тег с указанным атрибутом размножается, при формировании, путём смещения времени в атрибуте "rTime" на значение, указанное в данном атрибуте.
.docAMess="1:PLC"	Указывает на необходимость размножения тега с атрибутом, сообщениями из архива сообщений за указанный интервал времени, согласно уровня "1" и шаблона запроса "PLC", по категории сообщения. В шаблоне запроса могут указываться регулярные выражения в виде "/{re}/*". Для данного тега, в процессе размножения, определяются атрибуты: "mTime", "mTimeU", "mLev", "mCat" и "mVal".
*.docAMessArchs="ArchMod0.Archivator0[;ArchModN.ArchivatorN]"	Дополняет атрибут "*.docAMess" перечнем архиваторов для чтения сообщений.
*.docRevers="1"	Указывает на инвертирование порядка размножения — последний сверху.
*.docAppend="1"	Признак необходимости добавления результата выполнения процедуры в тег процедуры. Иначе результат исполнения заменяет содержимое тега.
body.docTime	Время формирования документа, используется для установки атрибута lTime при следующем формировании документа. Не устанавливается пользователем!
table.export="1"	Включение возможности экспорта содержимого указанной таблицы в CSV-файл и другие табличные форматы.

3.9.8 Контейнер (Box)

Примитив контейнера, используется для формирования составных виджетов и/или страниц пользовательского интерфейса.

Таблица. Набор дополнительных свойств/атрибутов примитива "Контейнер (Box)"

Идентификатор	Имя	Номер	Значение
pgOpenSrc	Страница: источник открытия	3	Полный адрес страницы, которая включена внутрь данного контейнера.
pgGrp	Страница: группа	4	Группа контейнера включаемых страниц. Только страницы в такой группе будут включаться в этот бокс как контейнер.
backColor	Фон: цвет	20	Фоновый цвет. Имя цвета в виде "{color}[-{alpha}]", где: "color" — стандартное имя цвета или его числовое представление из трёх шестнадцатеричных чисел отдельных цветов "#RRGGBB"; "alpha" — уровень альфа-канала [0...255], где 0 — полностью прозрачный. Примеры: "red" — сплошной красный цвет; "#FF0000" — сплошной красный цвет в цифровом коде; "red-127" — полупрозрачный красный цвет.
backImg	Фон: изображение	21	Фоновое изображение. Имя изображения в виде "[{src}:]{name}", где: "src" — источник изображения: file — прямо из локального файла по пути; res — из таблицы ресурсов БД. "name" — путь файла или идентификатор ресурса. Примеры: "res:backLogo" — из таблицы ресурсов БД для идентификатора "backLogo"; "backLogo" — как и предыдущий; "file:/var/tmp/backLogo.png" — из локального файла по пути "/var/tmp/backLogo.png".
bordWidth	Граница: ширина	22	Ширина бордюра.
bordColor	Граница: цвет	23	Цвет бордюра (детальнее в атрибуте 20).
bordStyle	Граница: стиль	24	Стиль бордюра: "Нет", "Точечный", "Пунктирный", "Сплошной", "Двойной", "Канавка", "Кромка", "Вдавлен", "Выступающий".

3.10 Использование БД для хранения библиотек виджетов и проектов

Хранение данных виджетов, библиотек виджетов и проектов реализовано в БД, доступных OpenSCADA. БД организована по принадлежности данных к библиотеке-проекту. Т.е. отдельная библиотека-проект хранится в отдельной группе таблиц БД. Перечень библиотек виджетов хранится в индексной таблице библиотек с именем "VCALibs" и структурой "Libs", а перечень проектов в индексной таблице "VCAPrjs" и структурой "Projs". Экземпляр этих таблиц создаётся в каждой БД, где хранятся данные этого модуля. В состав таблиц, принадлежащих библиотеке виджетов и проекту, входят следующие:

"{DB_TBL}" — таблица виджетов, принадлежащих библиотеке (структура "LibWigets"), или страниц, принадлежащих проекту (структура "ProjPages");
"{DB_TBL}_io" — таблица рабочих свойств виджетов и вложенных виджетов библиотеки (структура "LibWidgetIO") или свойств страниц проектов (структура "ProjPageIO");
"{DB_TBL}_uio" — таблица пользовательских свойств виджетов и вложенных виджетов этой библиотеки (структура "LibWidgetUserIO") или пользовательских свойств страниц (структура "ProjPageUserIO");
"{DB_TBL}_incl" — таблица виджетов, вложенных в виджеты-контейнеры, библиотеки (структура "LibWidgetIncl") или проекта (структура "ProjPageWIncl");

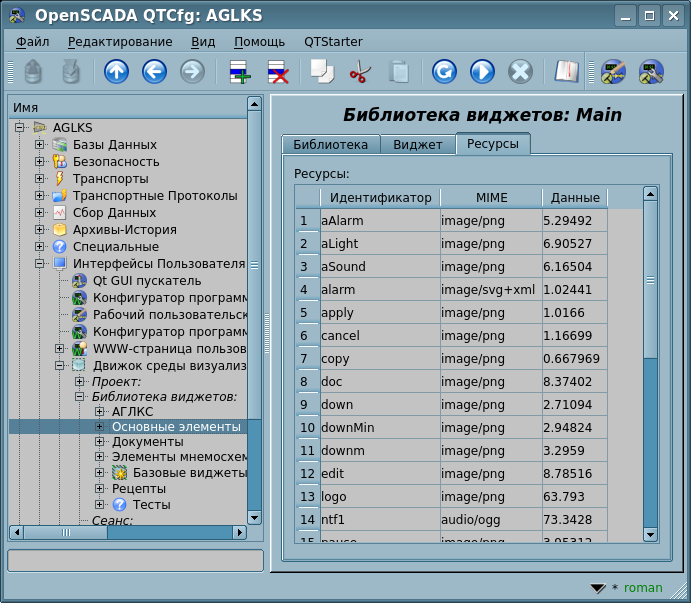

"{DB_TBL}_mime" — таблица ресурсов библиотеки и её виджетов (структура "LibWidgetMime"), или проекта и его страниц (структура "ProjMime");
"{DB_TBL}_stls" — таблица значений стилевых параметров проекта (структура "PrjStlsIO");
"{DB_TBL}_stl" — устаревшая таблица значений стилевых параметров проекта (структура "PrjStlIO");
"{DB_TBL}_ses" — таблица данных режима исполнения проекта, т.е. сеансов (структура "PrjSesIO").

{DB_TBL} сейчас формируется в виде "wlb_{ID}" для библиотек и "prj_{ID}" для проектов, а отдельное поле DB_TBL таблиц "Libs", "Projs" застарело и будет удалено в випуске OpenSCADA 1.0!

Проекции (структуры) основных таблиц таковы:

Libs(ID, NAME, DSCR, DB_TBL, ICO) — библиотеки виджетов ID.

ID — идентификатор;

NAME — имя;

DSCR — описание;

DB_TBL (УСТАРЕЛО) — корень таблиц БД с виджетами;

ICO — закодированное (Base64) изображение иконки библиотеки.

LibWigets(ID, ICO, PARENT, PROC, PROC_PER, ATTRS, TIMESTAMP) — виджеты ID библиотеки.

ID — идентификатор;

ICO — закодированное (Base64) изображение иконки виджета;

PARENT — адрес виджета основы, в виде /wlb_originals/wdg_Box;

PROC — внутренняя процедура и язык процедуры виджета;

PROC_PER — период вычисления процедуры виджета;

ATTRS — перечень атрибутов виджета, модифицированных пользователем;

TIMESTAMP — метка времени последней модификации.

LibWidgetIO(IDW, ID, IDC, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — рабочие атрибуты ID виджета IDW дочернего виджета IDC.

IDW — идентификатор виджета;

ID — идентификатор атрибута;

IDC — идентификатор дочернего виджета;

IO_VAL — значение атрибута;

SELF_FLG — внутренние флаги атрибутов;

CFG_TMPL — шаблон элемента конфигурации, основанного на данном атрибуте;

CFG_VAL — значение элемента конфигурации (ссылка, константа ...).

LibWidgetUserIO(IDW, ID, IDC, NAME, IO_TP, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — пользовательские атрибуты ID виджета IDW дочернего виджета IDC.

IDW — идентификатор виджета;

ID — идентификатор атрибута;

IDC — идентификатор дочернего виджета;

NAME — имя атрибута;

IO_TP — тип и главные флаги атрибута;

IO_VAL — значение атрибута;

SELF_FLG — внутренние флаги атрибута;

CFG_TMPL — шаблон элемента конфигурации, основанного на данном атрибуте;

CFG_VAL — значение элемента конфигурации (ссылка, константа ...).

LibWidgetIncl(IDW, ID, PARENT, ATTRS) — включенные в контейнер IDW виджеты ID.

IDW — идентификатор виджета;

ID — идентификатор экземпляра вложенного виджета;

PARENT — адрес виджета основы, в виде /wlb_originals/wdg_Box;

ATTRS — перечень атрибутов виджета, модифицированных пользователем.

LibWidgetMime(ID, MIME, DATA) — audio, video, media и другие ресурсы виджетов ID библиотеки.

ID — идентификатор ресурса;

MIME — MIME ресурса, в формате — "{MIME};{Size}";

DATA — данные ресурса, кодированные Base64.

Projs(ID, NAME, DSCR, DB_TBL, ICO, USER, GRP, PERMIT, PER, FLGS, STYLE) — проекты ID интерфейса визуализации.

ID — идентификатор проекта;

NAME — имя проекта;

DSCR — описание проекта;

DB_TBL (УСТАРЕЛО) — корень таблиц БД со страницами;

ICO — закодированное (Base64) изображение иконки проекта;

USER — имя владельца проекта;

GRP — имя группы пользователей проекта;

PERMIT — права доступа к проекту;

PER — период вычисления проекта, в миллисекундах;

FLGS — флаги проекта;

STYLE — типовой стиль проекта.

ProjPages(OWNER, ID, ICO, PARENT, PROC, PROC_PER, FLGS, ATTRS, TIMESTAMP) — страницы ID, содержащиеся в проекте-странице OWNER.

OWNER — проект-страница — владелец данной страницы, в виде — "/AGLKS/so/1/gcadr";

ID — идентификатор страницы;

ICO — закодированное (Base64) изображение иконки страницы;

PARENT — адрес виджета основы, в виде /wlb_originals/wdg_Box;

PROC — внутренняя процедура и язык процедуры страницы;

PROC_PER — период вычисления процедуры страницы;

FLGS — флаги типов страницы;

ATTRS — перечень атрибутов страницы, модифицированных пользователем;

TIMESTAMP — метка времени последней модификации.

ProjPageIO(IDW, ID, IDC, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — рабочие атрибуты страниц, структура фактически совпадает с таблицей "LibWidgetIO".
ProjPageUserIO(IDW, ID, IDC, NAME, IO_TP, IO_VAL, SELF_FLG, CFG_TMPL, CFG_VAL) — пользовательские атрибуты страниц, структура фактически совпадает с таблицей "LibWidgetUserIO".
ProjPageWIncl(IDW, ID, PARENT, ATTRS) — виджеты, включенные на страницы, структура фактически совпадает с таблицей "LibWidgetIncl".
ProjMime(ID, MIME, DATA) — audio, video, media и другие ресурсы страниц проектов, структура фактически совпадает с таблицей "LibWidgetMime".
PrjStls(SID, ID, VAL) — значение VAL поля ID стиля IDS проекта.

IDS — идентификатор стиля;

ID — идентификатор поля стиля;

VAL — значение поля стиля.

PrjStl(ID, V_0, V_1, V_2, V_3, V_4, V_5, V_6, V_7, V_8, V_9) — значения поля стиля ID проекта.

ID — идентификатор поля стиля;

V_{N} — значение поля стиля для стиля N.

ProjSess(IDW, ID, IO_VAL) — таблица проекта IDW для хранения данных сеансов, исполняющих проект.

IDW — полный путь элемента проекта;

ID — атрибут элемента;

IO_VAL — значение атрибута.

3.11 API of the user programming

API of the user programming of the visualization engine are represented directly by the OpenSCADA objects, which form the user interface, that is by the "Session" and "Widgets-pages". For the user, these objects provide a set of control functions:

User object model of the module VCAEngine.

Object "Session" ( this.ownerSess() )

string user( ) — current session user.
int alrmQuietance( int quit_tmpl, string wpath = "", bool ret = false ) — quiets of the violations wpath with the template quit_tmpl. If wpath is empty string then the global quietance makes. In the string wpath, by symbol ';', can be enumerated addresses of several widgets. When set the ret, the quietance return is performed.
int reqTm( ) — last request time in seconds from the epoch of 1/1/1970.
string reqUser( ) — last request user.
string reqLang( ) — last request language.
int userActTm( ) — last user action time in seconds from the epoch of 1/1/1970.
bool uiCmd( string cmd, string prm, string src ) — sends a UI command of the pages managing, that is: "open", "next", "prev"; for more details see in the events section. This function must be in the priority of using to the pages managing before the direct writing to the page attributes "pgOpen" and "pgOpenSrc" due it is single method of the correct work with the linked pages.
int period( bool isReal = false ) — getting the session processing period, isReal for the real one.

Object "Widget" (this)

TCntrNodeObj ownerSess( ) — session object for the current widget.
TCntrNodeObj ownerPage( ) — parent page object for the current widget.
TCntrNodeObj ownerWdg( bool base = false ) — parent widget object for the current widget. If set base then returns the parent page objects also.
TCntrNodeObj wdgAdd( string wid, string wname, string parent ) — adds the new widget wid with the name wname and based on the library widget parent.

//Adds the new widget, based at the text primitive
nw = this.wdgAdd("nw", "New widget", "/wlb_originals/wdg_Text");
nw.attrSet("geomX", 50).attrSet("geomY", 50);

bool wdgDel( string wid ) — deletes the widget wid.
TCntrNodeObj wdgAt( string wid, bool byPath = false ) — attaches to child or global widget, by the path byPath. For missing and invalid widgets the function will return "false" when a correct widget in it conversion to BOOLEAN will return "true". In the case of global connection, you can use absolute or relative path to the widget. For starting point of the absolute address acts the root object of the module "VCAEngine", which means the first element of the absolute address is session identifier, which is ignored. The relative address takes the countdown from the current widget. Special element of the relative address is an element of parent node "..".
Array attrList() — list of the widget attributes.
bool attrPresent( string attr ) — checks to presence fact of the attribute attr of the widget.
ElTp attr( string attr, bool fromSess = false ) — value of the attribute attr of the widget or from the session fromSess. For missing attributes will be return empty string.
TCntrNodeObj attrSet( string attr, ElTp vl, bool toSess = false ) — sets the value vl to the attribute attr of the widget or to the session, by toSess. The object is returned for the function concatenation.
string link( string attr, bool prm = false ) — link for the widget attribute attr. At set prm requests the link for the attributes block (parameter), represented by the attribute.
string linkSet( string attr, string vl, bool prm = false ) — sets the link for the widget attribute attr. At set prm, sets the link for the attributes block (parameter), represented by the attribute.

//Sets the link to the parameter for the eight trend
this.linkSet("el8.name", "prm:/LogicLev/experiment/Pi", true);

string {resource,mime}( string addr, string MIME = "" ) — resource object by the address addr (the direct link to the resource or the widget attribute contained the link) with the MIME, from the session table or the source. It is designed for the resource objects edition and that substitution to this session's context, for example, images SVG.
int {resourceSet,mimeSet}( string addr, string data, string MIME = "" ) — sets the resource object to data with MIME by the address addr.
int messDebug( string mess ); int messInfo( string mess ); int messNote( string mess ); int messWarning( string mess ); int messErr( string mess ); int messCrit( string mess ); int messAlert( string mess ); int messEmerg( string mess ); — formats of the program message mess with the category — the widget path.
int calcPer( int set = EVAL ) — the actual calculation-processing period getting and setting at set not EVAL. There reserved the special values:
- 0 — if you want the session period processing;
- -1 — if you want to use the parent widget/page/project processing period in the cascade;
- -2 — for disable the periodic processing in whole;
- -3 — no session time period, getting the projecting one.

Object "Widget" of the primitive "Document" (this)

string getArhDoc( int nDoc) — text of the archive document to "nDoc" depth (0-{aSize-1}).

Deprecated but supported API is represented by a group of functions directly in the module of the VCA Engine. Calling these functions from the widget procedure can be done directly by the identifier with the "vca" prefix since their namespace is defined in the execution context of the widget procedures.

Address in those functions is absolute and it is counted from the root object of the module "VCAEngine", that is the first element is an actual session identifier. For example:

/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1 — for the page;
/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1/wdg_test — for the widget;
/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1/a_pgOpen — for the attribute "pgOpen".

Widgets list (WdgList)
Description: Returns a list of the widgets, in the widgets container, or the child list. If set pg then returns the pages list for projects and sessions.
Parameters:

Identifier	Name	Type	Mode	By default
list	List	String	Return
addr	Address	String	Input
pg	Pages	Boolean	Input	0

Node presence (NodePresent)
Description: Checking for the node presence, including widgets, attributes and other.
Parameters:

Identifier	Name	Type	Mode	By default
rez	Result	Boolean	Return
addr	Address	String	Input

Attributes list (AttrList)
Description: Returns an attributes list of the widget. If set noUser then returns only not user attributes.
Parameters:

Identifier	Name	Type	Mode	By default
list	List	String	Return
addr	Address	String	Input
noUser	Not user	Boolean	Input	1

Get the attribute (AttrGet)
Description: Getting value of the widget attribute. The request can be done as by indicating the full address of the attribute in addr, and by: indicating separately the address of the widget in addr and the the attribute identifier in the attr.
Parameters:

Identifier	Name	Type	Mode
val	Value	String	Return
addr	Address	String	Input
attr	Attribute	Boolean	Input

Set the attribute (AttrSet)
Description: Setting value of the widget attribute. Setting can be done as by indicating the full address of the attribute in addr, and by: indicating separately the address of the widget in addr and the the attribute identifier in the attr.
Parameters:

Identifier	Name	Type	Mode
addr	Address	String	Input
val	Value	String	Input
attr	Attribute	Boolean	Input

Session user (SesUser)
Description: Returns the session user by the session widget path.
Parameters:

Identifier	Name	Type	Mode	By default
user	User	String	Return
addr	Address	String	Input

3.12 Service commands-functions of the Control Interface

Service functions are an interface for accessing OpenSCADA from external systems through the Control Interface. This mechanism is the basis of all exchange within OpenSCADA, implemented through weak links and OpenSCADA's own exchange protocol.

The common widgets

Getting for values of specified or all visual attributes of the widget

REQ: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr">{attributes}</get>

wAddr — the widget local address, like to "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1";
attributes — the only requested attributes in the tags "el" with only one attribute of the identifier "id"; there can be no the attribute tags for requesting all available ones.

RESP: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr" rez="0">{attributes}</get>

attributes — processed attributes in the tags "el": <el id="{ID}" p="{pos}" act="{active}">{value}</el>
- ID — identifier of the attribute;
- pos — position-index of the attribute for the standard ones;
- active — activity state of the attribute, only at the direct requesting;
- value — value of the attribute.

<get path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/wdg_ElFigure1/%2fserv%2fattr" rez="0" user="roman">
  <el id="id">ElFigure1</el>
  <el id="path">/wlb_AGLKS/wdg_CM101/wdg_ElFigure1</el>
  <el id="parent">/wlb_originals/wdg_ElFigure</el>
  <el id="owner">root:UI</el>
  <el id="perm">948</el>
  <el id="root" p="1">ElFigure</el>
  <el id="name" />
  <el id="dscr" />
</get>

Setting for group values of the specified widget attributes

REQ[root-UI]: <set path="/UI/VCAEngine/{wAddr}/%2fserv%2fattr">{attributes}</set>

wAddr — the widget local address in the module, like to "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1";
attributes — attributes with values in the tags "el": <el id="{ID}">{value}</el>
- ID — identifier of the attribute;
- value — setting value of the attribute.

<set path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/wdg_ElFigure1/%2fserv%2fattr">
  <el id="name">New name</el>
  <el id="dscr">New description</el>
</set>

Getting for values of the visual attributes of the widget branch, optimised for the networks

REQ: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr" />

wAddr — the widget local address in the module, like to "/wlb_AGLKS/wdg_CM101/wdg_ElFigure1".

RESP: <get path="/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr" rez="0">{attributes} {widgets}</get>

attributes — processed attributes in the tags "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — identifier of the attribute;
- pos — position-index of the attribute for the standard ones;
- value — value of the attribute.
widgets — child widgets in the tags "w": <w id="{ID}" lnkPath="{lnkPath}">{attributes} {widgets}</w>
- ID — identifier of the widget;
- lnkPath — path to the linked widget for child widgets of the widget libraries.

<get path="/UI/VCAEngine/wlb_AGLKS/wdg_CM101/%2fserv%2fattrBr" rez="0" user="roman">
  <el id="id">CM101</el>
  <el id="path">/wlb_AGLKS/wdg_CM101</el>
  <el id="parent">/wlb_originals/wdg_Box</el>
  <el id="owner">root:UI</el>
  <el id="perm">948</el>
  <el id="root" p="1">Box</el>
  <el id="name">CM101</el>
  <w id="AT101_1" lnkPath="/wlb_mnEls/wdg_cooler">
    <el id="id">AT101_1</el>
    <el id="path">/wlb_AGLKS/wdg_CM101/wdg_AT101_1</el>
    <el id="parent">/wlb_mnEls/wdg_cooler</el>
    <el id="owner">root:UI</el>
    <el id="perm">948</el>
    <el id="root" p="1">ElFigure</el>
    <el id="name">АТ101 1</el>
  </w>
</get>

The widget libraries

Obtaining the widget libraries' tree, optimised for the networks

REQ: <get path="/UI/VCAEngine/%2fserv%2fwlbBr" item="{item}" disIconsW="{disIconsW}" disIconsCW="{disIconsCW}" />

item — the library item for obtaining, as the path "wlb_{WLib}[/wdg_{Wdg}[/wdg_{ChildWdg}]]", for empty there will be obtained all the tree;
disIconsW — disable for obtaining the icon data of the widgets [0|1];
disIconsCW — disable for obtaining the icon data of the child widgets [0|1].

RESP: <get path="/UI/VCAEngine/%2fserv%2fwlbBr" item="{item}" disIconsW="{disIconsW}" disIconsCW="{disIconsCW}" rez="0">{wlibs}</get>

wlibs — the widget libraries in the "wlb" tags: <wlb id="{ID}" doc="{doc}">{name} {icon} {widgets}</wlb>
- icon — the "icon" tag with the Base64 encoded data of the icon;
- widgets — the "w" tags with the library widgets description: <w id="{ID}" doc="{doc}" parent="{parent}">{name} {icon} {widgets}</w>
  - parent — address of the widget parent;
  - widgets — the "сw" tags with the child widgets description: <cw id="{ID}" doc="{doc}">{name} {icon}</cw>

<get disIconsCW="1" disIconsW="1" item="/wlb_AGLKS" path="/UI/VCAEngine/%2fserv%2fwlbBr" rez="0" user="roman">
  <wlb id="AGLKS">AGLKS
    <ico>iVBORw0KGgoAA...U5ErkJggg==</ico>
    <w id="CM101" parent="/wlb_originals/wdg_Box">CM101
      <cw id="AT101_1">АТ101 1</cw>
      <cw id="AT101_2">АТ101 1</cw>
      <cw id="C101_1">C101/1</cw>
      <cw id="C101_2">C101/1</cw>
      <cw id="C101_3">C101/1</cw>
      <cw id="CM101">CM101</cw>
      <cw id="CM101_1">CM101_1</cw>
      <cw id="CM101_2">CM101_2</cw>
      <cw id="ElFigure1">ElFigure1</cw>
      <cw id="ElFigure2">ElFigure2</cw>
      <cw id="ElFigure3">ElFigure3</cw>
      <cw id="ElFigure4">ElFigure4</cw>
      <cw id="ElFigure5">ElFigure5</cw>
      <cw id="ElFigure6">ElFigure6</cw>
      <cw id="ElFigure7">ElFigure7</cw>
    </w>
    <w id="KCH_MN1" parent="/wlb_originals/wdg_Box">KCH_MN1
      <cw id="BC1">Ball crane</cw>
      <cw id="BC2">Ball crane</cw>
      <cw id="BC21">Ball crane</cw>
      <cw id="BC22">Ball crane</cw>
    </w>
    <w id="comprEn" parent="/wlb_originals/wdg_ElFigure">Compressor run</w>
  </wlb>
</get>

The VCA projects

Obtaining the project list expanded by some options

REQ: <get path="/UI/VCAEngine/[%2fbr%2fprj_|%2fprm%2fcfg%2fprj]" chkUserPerm="{chkUserPerm}" getChPgN="{getChPgN}" noName="{noName}" />

chkUserPerm — checking for the user permition before listing [0|1];
getChPgN — requesting for quantity of the child pages in the projects [0|1];
noName — do not return for names of the pages [0|1].

RESP: <get path="/UI/VCAEngine/[%2fbr%2fprj_|%2fprm%2fcfg%2fprj]" chkUserPerm="{chkUserPerm}" getChPgN="{getChPgN}" noName="{noName}" rez="0">{projects}</get>

projects — projects list in the tags "el", where the name is in the tag text and the identifier in the attribute "id". Expanded by the extra attributes:
- "chPgN" — quantity of the child pages in the project at setting "getChPgN".

<get getChPgN="1" path="/UI/VCAEngine/%2fbr%2fprj_" rez="0" user="roman">
  <el chPgN="2" id="AGLKS">AGLKS</el>
  <el chPgN="2" id="archBrowser">Archives browser</el>
  <el chPgN="2" id="tmplSO">Signal groups (template)</el>
</get>

Checking for read access to the project from the user of the request

REQ: <read path="/UI/VCAEngine/prj_{proj}/%2fserv%2faccess" />

proj — identifier of the project.

RESP: <read path="/UI/VCAEngine/prj_{proj}/%2fserv%2faccess" rez="0">{access}</get>

access — the access presence status [0|1].

<read path="/UI/VCAEngine/prj_AGLKS/%2fserv%2faccess" rez="0" user="roman">1</read>

The project sessions

Obtaining the session list expanded by some options

REQ: <get path="/UI/VCAEngine/[%2fbr%2fses_|%2fses%2fses]" chkUserPerm="{chkUserPerm}" onlyMy="{onlyMy}" />

chkUserPerm — checking for the user permition before listing [0|1];
onlyMy — listening only my own sessions [0|1].

RESP: <get path="/UI/VCAEngine/[%2fbr%2fses_|%2fses%2fses]" chkUserPerm="{chkUserPerm}" onlyMy="{onlyMy}" rez="0">{sessions}</get>

sessions — sessions list in the tags "el", where the identifier is in the tag text. Expanded by the extra attributes:
- "user" — user of the session;
- "proj" — project of the session.

<get path="/UI/VCAEngine/%2fses%2fses" rez="0" onlyMy="1" user="roman">
  <el user="roman" proj="AGLKS">AGLKS</el>
  <el user="roman" proj="AGLKS">AGLKS0</el>
</get>

Obtaining the sessions list of the specified VCA project

REQ: <list path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" />

project — identifier of the requested project.

RESP: <list path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" rez="0">{sessions}</list>

sessions — sessions in the "el" tags.

<list path="/UI/VCAEngine/%2fserv%2fsess" prj="AGLKS" rez="0" user="roman">
  <el>AGLKS</el>
</list>

Connection to the specified VCA project or the project session

REQ: <connect path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" sess="{session}" userChange="{userChange}" onlyMy="{onlyMy}" />

project — identifier of the requested project, empty for connection to the available session;
session — identifier of the already present session, empty at a new session creation;
onlyMy — sign of connection-reconnection to the session only when it is my;
userChange — sign of the user changing [0|1] of the session, that is updation the user information.

RESP: <connect path="/UI/VCAEngine/%2fserv%2fsess" prj="{project}" sess="{session}" userChange="{userChange}" onlyMy="{onlyMy}" rez="0" conId="{conId}" userIsRoot="{userIsRoot}" />

conId — the session connection identifier, used in next requests;
project — the project identifier of the successfully connected session;
session — identifier of the new created session of the successfully connected project;
userIsRoot — the user has the root permition [0|1].

<connect conId="50860885" path="/UI/VCAEngine/%2fserv%2fsess" prj="AGLKS" rez="0" sess="AGLKS" user="roman" userIsRoot="1" />

Disconnection the specified VCA project session

Sessions with zero connections are closed here also.

REQ: <disconnect path="/UI/VCAEngine/%2fserv%2fsess" sess="{session}" conId="{conId}" />

session — identifier of the present session;
conId — the session connection identifier.

<disconnect path="/UI/VCAEngine/%2fserv%2fsess" sess="AGLKS" conId="50860885" />

Getting for the opened pages list of the project session

REQ[{owner}-{grp}]: <openlist path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" conId="{conId}" tm="{clock}" />

owner, grp — reading access for the project owner or a user in group and regarding to the project permissions;
session — identifier of the session;
conId — the session connection identifier;
clock — the internal clock (the live cycle) value from the previous processed request, for checking of the changed ones.

RESP: <openlist path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" conId="{conId}" tm="{clock}" rez="0">{pages}</openlist>

clock — the internal clock (the live cycle) value - 1 at the request time;
pages — pages in the tags "pg": <pg pgGrp="{pgGrp}" updWdg="{nUpdWdgs}">{ID}</pg>
- ID — identifier of the page;
- pgGrp — the pages group for early calculation the page including;
- nUpdWdgs — quantity of the updated widgets after the last request and for not empty "clock".

<openlist conId="52760577" path="/UI/VCAEngine/ses_AGLKS/%2fserv%2fpg" rez="0" tm="1403" user="roman">
  <pg>/ses_AGLKS/pg_so</pg>
  <pg pgGrp="so">/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1</pg>
  <pg pgGrp="cntr">/ses_AGLKS/pg_control/pg_ElCadr</pg>
</openlist>

Opening or closing for the specified page of the project session

REQ[{owner}-{grp}]: <[open|close] path="/UI/VCAEngine/ses_{session}/%2fserv%2fpg" pg="{page}" />

owner, grp — writing access for the project owner or a user in group and regarding to the project permissions;
session — identifier of the session;
page — address of the page in the session context, like to "/ses_AGLKS/pg_so/pg_1/pg_mn/pg_1".

Getting for the alarm status and the notification resource of the project session

REQ[{owner}-{grp}]: <get path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" mode="{mode}" tp="{typeNtf}" wdg="{widget}" />

owner, grp — reading access for the project owner or a user in group and regarding to the project permissions;
session — identifier of the session;
mode — the requesting mode, only "resource" for obtaining the notification resources and empty for the status only;
typeNtf — the notification type of obtaining the notification resource, see the alarming section;
widget — address of the widget for forming the notification resource, empty for global.

RESP: <get path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" mode="{mode}" tp="{typeNtf}" rez="0" alarmSt="{alarmSt}" tm="{clock}" wdg="{widget}" resTp="{resTp}" mess="{message}" lang="{language}">{resource}</get>

alarmSt — the alarm status as that described in the alarming section;
clock — the internal clock (the live cycle) value at the notification resource form;
widget — address of the source widget at the notification resource form;
message — message of notification from the text;
language — language of the notification, for the "message" mostly;
resTp — type of the notification resource;
resource — resource of the notification encoded by Base64 for the binary data.

<get path="/UI/VCAEngine/ses_AGLKS/%2fserv%2falarm" mode="resource" tp="1" rez="0" user="roman"
     alarmSt="460554" tm="0" resTp="audio/ogg;73.3428" lang="en_US.UTF-8">
T2dnUwACA...Dg6gwAjo+PAQ==
</get>

Quietance of the alarm notification of the project session

REQ[{owner}-{grp}]: <quietance path="/UI/VCAEngine/ses_{session}/%2fserv%2falarm" wdg="{widget}" tmpl="{template}" ret="{return}" />

owner, grp — reading access for the project owner or a user in group and regarding to the project permissions;
session — identifier of the session;
widget — address of the widget for quietance the notification, empty for global;
template — template of the quietance, that is bitset corresponding to the quieting notification types;
return — sign of the notification return, that is the quietance disabling.

<quietance path="/UI/VCAEngine/ses_AGLKS/%2fserv%2falarm" tmpl="7" />

Getting for values of the modified visual attributes of the session widget

Redefines the common service request of the widgets "<get path='/UI/VCAEngine/{wAddr}/%2fserv%2fattr' />" for the session specific.

REQ: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" tm="{clock}" />

wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
clock — the internal clock (the live cycle) value from the previous processed request, for checking of the changed ones; at zero value there force appended the service-virtual attributes: "perm", "name".

RESP: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" tm="{clock}" rez="0">{attributes}</get>

attributes — modified from "clock" attributes in the tags "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — identifier of the attribute;
- pos — position-index of the attribute for the standard ones;
- value — value of the attribute.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1/%2fserv%2fattr" rez="0" tm="0" user="roman">
  <el id="perm" p="-3">6</el>
  <el id="root" p="1">ElFigure</el>
  <el id="en" p="5">1</el>
  <el id="active" p="6">0</el>
  <el id="geomX" p="7">488</el>
  <el id="geomY" p="8">250</el>
  <el id="geomW" p="9">16</el>
  <el id="geomH" p="10">100</el>
  <el id="geomXsc" p="13">1</el>
  <el id="geomYsc" p="14">0.75</el>
  <el id="geomZ" p="11">-9</el>
</get>

Setting for group values of the specified attributes of the session widget

Redefines the common service request of the widgets "<set path='/UI/VCAEngine/{wAddr}/%2fserv%2fattr' />" for the session specific like to the "event" attribute processing and detection the user activity-inactivity.

REQ[{owner}-{grp}]: <set path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr" noUser="{noUser}">{attributes}</set>

owner, grp — writing access for the project owner or a user in group and regarding to the project permissions;
wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
noUser — don't mark that as a user activity;
attributes — attributes with values in the tags "el": <el id="{ID}">{value}</el>
- ID — identifier of the attribute;
- value — setting value of the attribute.

<set path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1/%2fserv%2fattr">
  <el id="name">New name</el>
  <el id="dscr">New description</el>
</set>

Activating the attribute for using as the visual one and creating that at missing

REQ: <activate path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattr%2f{aID}" aNm="{aName}" aTp="{aType}" aFlg="{aFlags}" aVls="{aValues}" aNms="{aNames}">{aDef}</activate>

wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — identifier of the attribute;
aName — name of the attribute at it creation;
aType — type of the attribute at it creation, see to the object TFld;
aFlags — flags of the attribute at it creation, see to the object TFld;
aDef — default value of the attribute at it creation;
aValues — the attribute values for the selective types at it creation;
aNames — names to values of the attribute for the selective types at it creation.

<activate path="/UI/VCAEngine/ses_AGLKS/pg_so/%2fserv%2fattr%2frunWin" aNm="Run window" aTp="1" aFlg="1" aVls="0;1;2" aNms="Original size;Maximize;Full screen">0</activate>

Getting for values of the visual attributes of the widget branch of the session, optimised for the networks

Redefines the common service request of the widgets "<get path='/UI/VCAEngine/{wAddr}/%2fserv%2fattrBr' />" for the session specific.

REQ: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrBr" tm="{clock}" FullTree="{FullTree}" />

wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
clock — the internal clock (the live cycle) value from the previous processed request, for checking of the changed ones; at zero value there force appended the service-virtual attributes: "perm", "name";
fullTree — obtaining the full widgets tree independent from presence the changes, without the attributes.

RESP: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrBr" tm="{clock}" FullTree="{FullTree}" rez="0">{attributes} {widgets}</get>

attributes — processed attributes in the tags "el": <el id="{ID}" p="{pos}">{value}</el>
- ID — identifier of the attribute;
- pos — position-index of the attribute for the standard ones;
- value — value of the attribute.
widgets — child widgets in the tags "w": <w id="{ID}">{attributes} {widgets}</w>
- ID — identifier of the widget.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrBr" rez="0" tm="0" user="roman">
  <el id="name" p="-4">CM101</el>
  <el id="perm" p="-3">6</el>
  <el id="root" p="1">Box</el>
  <el id="en" p="5">1</el>
  <el id="active" p="6">0</el>
  <el id="geomX" p="7">0</el>
  <el id="geomY" p="8">0</el>
  <el id="geomW" p="9">900</el>
  <el id="geomH" p="10">580</el>
  <w id="AT101_1">
    <el id="perm" p="-3">6</el>
    <el id="root" p="1">ElFigure</el>
    <el id="en" p="5">1</el>
    <el id="active" p="6">0</el>
    <el id="geomX" p="7">338</el>
    <el id="geomY" p="8">320</el>
    <el id="geomW" p="9">80</el>
    <el id="geomH" p="10">100</el>
  </w>
</get>

Getting for value of the session specific attribute of the session widget

REQ: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}" />

wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — identifier of the session specific attribute.

RESP: <get path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}" rez="0">{value}</get>

value — value of the attribute.

<get path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrSess%2ftestA" rez="0" user="roman">test val</get>

Setting for value of the session specific attribute of the session widget

REQ[{owner}-{grp}]: <set path="/UI/VCAEngine/ses_{wAddr}/%2fserv%2fattrSess%2f{aID}">{value}</get>

owner, grp — writing access for the project owner or a user in group and regarding to the project permissions;
wAddr — the session widget local address, like to "/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/wdg_ElFigure1";
aID — identifier of the session specific attribute;
value — value of the attribute.

<set path="/UI/VCAEngine/ses_AGLKS/pg_so/pg_2/pg_mn/pg_CM101/%2fserv%2fattrSess%2ftestA">test val</set>

4 Конфигурация модуля посредством интерфейса управления OpenSCADA

Посредством интерфейса управления OpenSCADA компоненты, которые его используют, можно конфигурировать из любого конфигуратора OpenSCADA. Данным модулем предоставляется интерфейс доступа ко всем объектам данных СВУ. Главная вкладка конфигурационной страницы модуля предоставляет доступ к библиотекам виджетов и проектам (рис.4.1). Вкладка "Сеансы" предоставляет доступ и открытым сеансам проектов (рис.4.2).

Рис.4.1. Главная конфигурационная страница модуля.

Рис.4.2. Вкладка "Сеансы" конфигурационной страницы модуля.

Кроме списка открытых сеансов, вкладка на рисунке 4.2 содержит таблицу с перечнем сеансов, которые должны создаваться и запускаться в момент загрузки OpenSCADA. Создание сеансов посредством этого механизма может быть полезным для Web-интерфейса. В таком случае, при подключении Web-пользователя, все данные уже готовы и обеспечивается непрерывность формирования архивных документов.

Конфигурация контейнеров виджетов в лице библиотек виджетов и проектов выполняется посредством страниц на рисунке 4.3 (для проекта) и рисунке 4.5 (для библиотеки виджетов). Библиотека виджетов содержит виджеты, а проект — страницы. Оба типа контейнера содержат вкладку конфигурации ресурсов, используемых виджетами (рис.4.6). Страница проекта также содержит вкладку "Диагностика" (рис.4.4) для отладки и контроля за исполнением страницы в сеансах.

Рис.4.3. Страница конфигурации проектов.

From this page you can set:

State of the container, same: "Enabled", name of the storage (containing the configuration and with tracking the availability of the data in different storages and providing the sequentially removing duplicates), date and time of last modification, counter of the use.

The object still supports of specifying the spare storage addresses with tables before you rename the table in the standard form "prj_{ObjID}".

Identifier, name, description and icon of the container.
Owner, group and access rights to the container.
Period for computing of the sessions based on the given project.
Signal of enabling as needed.

Рис.4.4. Вкладка "Диагностика" проекта.

From this tab you can select time (or refresh to current) and depth to obtain the diagnostic messages of the sessions of running this project.

Рис.4.5. Страница конфигурации библиотек виджетов.

From this page you can set:

State of the container, same: "Enabled", name of the storage (containing the configuration and with tracking the availability of the data in different storages and providing the sequentially removing duplicates), date and time of last modification, counter of the use.

The object still supports of specifying the spare storage addresses with tables before you rename the table in the standard form "wlb_{ObjID}".

Identifier, name, description and icon of the container.

Рис.4.6. Вкладка конфигурации ресурсов контейнера.

Конфигурация сеанса проекта значительно отличается от конфигурации проекта (рис.4.7), однако, также, содержит страницы проекта.

Рис.4.7. Страница конфигурации сеансов проектов.

С помощью этой страницы можно установить:

Состояние сеанса, а именно: "Включен"; "Исполняется"; пользователь; владелец; группа пользователей; доступ; исходный проект; режим исполнения в фоне; время исполнения сеанса; счётчик клиентских подключений; время, пользователь, язык последнего запроса; последнее действие пользователя и остаток времени до принудительного закрытия.
Период обсчёта сеанса.
Текущий стиль проекта.
Перечень открытых страниц.

Configuration pages of the visual elements, placed in different containers, may be very different, but this difference is the presence or absence of individual tabs. Main tab of the visual elements in fact is the same everywhere, differing in one configuration field and three into the session (Fig.4.8). The pages contains the tabs of the child pages and included widgets. The container widgets contains the tab of the included widgets. All visual elements contain attributes tab (Fig.4.9), except the logical containers of the projects. Elements, at the level of which it is possible to build the user procedure and to determine the links, contain the tab "Processing" (Fig.4.10) and "Links" (Fig.4.11). The attribute name's rows in the "Processing" tab after the first one treat as help.

Рис.4.8. Главная вкладка конфигурации визуальных элементов.

From this page you can obtain:

State of the element; for information: "Enabled", counter of the use, date of the last modification, state of the calculation procedure; for control: "Enabled", the page type (for pages), parent element and jump to it.
State of the element in the runtime session's mode; for information: modification, the periodic processing period, "Processing", spent time on execution of the subtree and item, into the debug mode, "Opened"; for control: "Opened", "Processing".
Identifier, type, root, path, name, description and icon of the element.
Periodic processing in milliseconds — for common control of the periodic processing of any element including ones who have not any calculation procedure, but that value can be used in the cascade for child elements. There reserved the special values:
- 0 — you want periodic processing with the session period;
- -1 — you want to use processing period of the parent widget/page/project in the cascade;
- -2 — for disable the periodic processing in whole.
Command — clear the widget changes.
Command — lower down the widget changes to its parent.

Рис.4.9. Вкладка атрибутов визуальных элементов.

Рис.4.10. Вкладка обработки визуальных элементов.

Рис.4.11. Вкладка связей визуальных элементов.

Модули/Движок Среды Визуализации и Управлений (СВУ)

Views

Contents

1 Назначение

2 Конфигурация и формирование интерфейсов СВУ

3 Архитектура

3.1 Кадры и элементы отображения (виджеты)

3.2 Проект

3.3 Сеанс исполнения проекта

3.4 Стили

3.5 События, их обработка и карты событий

3.6 Сигнализация

3.7 Управление правами

3.8 Связывание с динамикой

3.9 Примитивы виджетов

3.9.1 Элементарная графическая фигура (ElFigure)

3.9.2 Элемент формы (FormEl)

3.9.3 Элемент текста (Text)

3.9.4 Элемент отображения медиа-материалов (Media)

3.9.5 Элемент построения диаграмм (Diagram)

3.9.6 Элемент построения протоколов на основе архивов сообщений (Protocol)

3.9.7 Элемент формирования отчётной документации (Document)

3.9.8 Контейнер (Box)

3.10 Использование БД для хранения библиотек виджетов и проектов

3.11 API of the user programming

3.12 Service commands-functions of the Control Interface

4 Конфигурация модуля посредством интерфейса управления OpenSCADA

Navigation menu

OpenSCADA

OpenSCADA Wiki

Search

Tools

MediaWiki

Personal tools
