Бібліотеки/НизькоРівневіПристрої

This page is a translated version of the page Libs/LowLevelDevices and the translation is 38% complete.

Other languages:

English • ‎mRussian • ‎Українська

Назва	Версія	Ліцензія	Джерело	Мови	Автор	Опис
Бібліотека низькорівневих сенсорів та чипів	1.6	GPLv2	OscadaLibs.db (SQL, GZip) > DAQ.tmplb_LowDevLib	en, uk, ru	Роман Савоченко Аркадій Кисіль (2017)	Бібліотека шаблонів надання доступу до даних пристроїв низькорівневих шин. Засновано: Липень 2016 Початково створено: у старій Wiki Використано: проектами розумних будинків Завдання (To Do): - комбінувати 1W шаблони у один складний та доповнити 1W роботою безпосередньо через GPIO.

Бібліотеку пристроїв користувацьких протоколів створено для надання доступу до даних пристроїв низькорівневих шин, із протоколом достатньо простим до реалізації у модулі користувацького протоколу або безпосередньо на внутрішній мові подібній до Java.

Назви елементів та їх параметрів доступні на мовах: Англійська, Українська та mRussian. Їх вихідний код написано у мово(людська)-незалежному режимі з викликом функції перекладу tr() та переклад цих повідомлень також доступний Англійською, Українською та mRussian.

Для підключення бібліотеки до проекту станції OpenSCADA ви можете отримати файл БД як:

такий що постачається з готовим та відповідним пакетом дистрибутиву Linux на кшталт "openscada-libdb-main", "openscada-LibDB.Main";
найбільш актуальний та безпосередньо отриманий з репозиторію subversion, перетворений у файл БД SQLite шляхом:

wget http://oscada.org/svn/trunk/OpenSCADA/data/LibsDB/OscadaLibs.sql
sqlite3 -init OscadaLibs.sql OscadaLibs.db .exit

завантаження прикріпленого тут.

Цей отриманий файл ви надалі можете розмістити у теці проекту станції та створити об'єкт бази даних модуля БД "SQLite", зареєструвавши файл бази даних у конфігурації.

1 BT: RDTech UM24C, UM25C та UM34C (RDTech)
2 BT: ATORCH UC96, UD24 (UC96)
3 One Wire by DS9097 (1W_DS9097)
4 One Wire by DS9097U (1W_DS9097U)
5 I2C: PCF8591 (PCF8591)
6 I2C: PCF8574 (PCF8574)
7 I2C: ADS101x, ADS111x (ADS111x)
8 I2C: MCP4725 (MCP4725)
9 I2C: BMP180 (BMP180)
10 I2C: BME280 (BME280)
11 I2C: SHT3x (SHT3x)
12 I2C: DS1307,DS3231 (DS3231)
13 I2C: AT24C{32|64} (AT24CXX)
14 GPIO: DHT11,22 (DHT)
15 GPIO: MAX6675 (MAX6675)
16 GPIO|I2C: 1602A(HD44780) (1602A)

Для DAQ-шаблонів, загалом, вам треба створити представницький об'єкт пристрою у модулі Логічного контролеру та обрати відповідний шаблон із бібліотеки шаблонів. Далі, для коректної конфігурації, дотримуйтесь специфіки шаблону у його особистому описі. Концепцію доступу до даних через користувацький протокол можна зобразити як на рисунку 1.

Рис.1. Концепція доступу до даних через користувацький протокол.

Як можна бачити з рисунку 1, взаємодія з пристроєм відбувається через деякий транспорт на якому вони фізично базуються. Запит до транспорту Ви можете надіслати:

Безпосередньо за допомогою функції системного API OpenSCADA об'єкту транспорту string messIO( string mess, real timeOut = 0 );, якщо протоколоспецифічна частина дуже проста та дані вам потрібно лише вилучити.
Загорнутий запит даних req, функцією int messIO( XMLNodeObj req, string prt ); та для протоколу prt, якщо протокольна частина достатньо складна та вже представлена у OpenSCADA.
Загорнутий запит даних специфічний до користувача за допомогою функції int messIO( XMLNodeObj req, "UserProtocol" ); та реалізації користувацького протоколу, якщо протокольна частина достатньо складна та ще відсутня у OpenSCADA. Користувач реалізує тут саму протоколоспецифічну частину у модулі UserProtocol та частину специфічну до даних у шаблоні для модуля Логічного Рівня або безпосередньо у процедурі контролеру на внутрішній мові програмування модуля JavaLikeCalc.

Цей останній метод наразі розвинено до можливості формування протокольної частини коду безпосередньо у тому-ж коді шаблону, як окрема вбудована функція через виклик функції запиту першого методу, якщо немає потреби повторного використання, або навіть якщо така потреба є та тут має сенс створення комплексного шаблону, який зможе поєднувати роль й вихідного протоколу, через його підключення також до модуля користувацького протоколу. Та воно буде повністю зберігатися у одній бібліотеці шаблонів.

Пряма робота із вихідним транспортом функції string messIO( string mess, real timeOut = 0 ); не передбачає блокування транспорту поза викликом цієї функції, а відтак, для складних протоколів із посилками відповіді більш ніж у одному пакеті, що передбачає процес "доочікування", не можна використовувати спільний транспорт, за яким можливе надсилання пакетів різних протоколів або навіть один, але з різних завдань (об'єктів контролерів). Відтак, якщо є потреба використання спільного транспорту, то розташовуйте параметри опитування за протоколом у одному об'єкті контролеру (завдані) або використовуйте модуль користувацького протоколу, до якого це зауваження не має стосунку, оскільки він здійснює таке блокування на час виклику процедури обробки, як і решта модульних протоколів OpenSCADA. Для розташування реалізації протоколу тут ви маєте виконати та дотримуватися наведених вимог:

бути власником прав або автором коду та розповсюджувати його під будь-якою вільною ліцензією, перевага надається GPL;
приготувати та зберегти у окремому файлі БД SQLite, або як текстовий файл, щодо: опису параметрів (ВВ), коду процедури написаному та відформатованому за якоюсь системою;
написати короткий опис та інструкцію підключення пристрою за протоколом у спосіб схожий на інші тут;
написати прямий запит до теми форуму "Розробка OpenSCADA" щодо розташування протоколу тут, включити докази його працездатності від будь-якого розробника OpenSCADA або коротке демонстраційне відео.

1 BT: RDTech UM24C, UM25C та UM34C (RDTech)	1.1	GPLv2	*	en,uk	Роман Савоченко

Шаблон BlueTooth інтерфейсу до RDTech UM24C/UM25C/UM34C. Наразі перевірено лише на UM24C.

UM24C, UM25C та UM34C від RDTech (RuiDeng) є недорогими пристроями вимірювання прохідної потужності на USB, та вони підтримують достатню колекцію властивостей так само як і забезпечують повний контроль через Bluetooth. Цей шаблон реалізує найбільш явні команди та збір даних, які доступні через Bluetooth інтерфейс пристрою.

Цей шаблон вперше використовує нову функцію підключення вихідних транспортів SYS.Transport.outAt() та Bluetooth інтерфейс для збору даних.

Загальна працемісткість: 0.3 ЛД^[!]
Подяки: Райан Фінніє за початкове опрацювання протоколу у RDUMTOOL

ВВ шаблону

Ідентифікатор	Параметр	Тип	Режим	Атрибут	Конфігурація	Значення
transport	Транспорт	Рядок	Вхід	Не атрибут	Константа	Serial.RD:/dev/rfcomm0:9600\|\|1000:40-20
dev	Пристрій для зв'язування На кшталт "98:D3:31:F8:52:29" для зв'язування за допомогою "rfcomm bind {N} 98:D3:31:F8:52:29".	Рядок	Вхід	Не атрибут	Константа
V	Вольти	Реальний	Вхід	Тільки читання	Змінна
A	Ампери	Реальний	Вхід	Тільки читання	Змінна
W	Вати	Реальний	Вхід	Тільки читання	Змінна
T	Температура, °С	Цілий	Вхід	Тільки читання	Змінна
R	Опір, Ом	Реальний	Вхід	Тільки читання	Змінна
rec	Запис	Логічний	Вхід	Тільки читання	Змінна
recAh	Запис, АГ	Реальний	Вхід	Тільки читання	Змінна
recWh	Запис, ВтГ	Реальний	Вхід	Тільки читання	Змінна
recThr	Запис поріг, А [0...0.3]	Реальний	Вхід	Повний доступ	Змінна
recTm	Запис час, секунди	Реальний	Вхід	Тільки читання	Змінна
grps	Групи	Текст	Вхід	Тільки читання	Змінна
grpNext	Група наступна	Логічний	Вхід	Повний доступ	Змінна
grpClear	Група очищення	Логічний	Вхід	Повний доступ	Змінна
chMode	Режим Зарядження	Рядок	Вхід	Тільки читання	Змінна
scr	Екран, [0...6]	Цілий	Вхід	Тільки читання	Змінна
scrNext	Екран наступний	Логічний	Вхід	Повний доступ	Змінна
scrRot	Екран повернути	Логічний	Вхід	Повний доступ	Змінна
scrTm	Час екрану, хвилин [0...9]	Цілий	Вхід	Повний доступ	Змінна
scrBright	Яскравість екрану, [0...5]	Цілий	Вхід	Повний доступ	Змінна
this	Об'єкт	Об'єкт	Вхід	Не атрибут	Змінна
f_stop	Прапорець зупинки функції	Логічний	Вхід	Не атрибут	Змінна	0
f_start	Прапорець запуску функції	Логічний	Вхід	Не атрибут	Змінна	0
f_err	Помилка функції	Рядок	Вхід	Не атрибут	Змінна	0
f_frq	Частота обчислення функції, Гц	Реальний	Вхід	Не атрибут	Змінна	1000

Конфігурація та використання

1. Підключення BlueTooth пристрою:

bluetoothctl
#[bluetooth]# scan on
#  Discovery started
#  [NEW] Device 98:D3:31:F8:52:29 UM24C
#  [CHG] Device 98:D3:31:F8:52:29 RSSI: -60
#[bluetooth]# scan off
#[bluetooth]# pair 98:D3:31:F8:52:29
#  Attempting to pair with 98:D3:31:F8:52:29
#  [CHG] Device 98:D3:31:F8:52:29 Connected: yes
#  Request PIN code
#  [UM241m[agent] Enter PIN code: 1234
#  Pairing successful
#[bluetooth]# trust 98:D3:31:F8:52:29
#  [CHG] Device 98:D3:31:F8:52:29 Trusted: yes
#  Changing 98:D3:31:F8:52:29 trust succeeded
#[bluetooth]# exit

rfcomm bind 0 98:D3:31:F8:52:29   # 0 тут для прив'язування до /dev/rfcomm0

2. Створити та запустити об'єкт логічного контролеру або використати будь який наявний із необхідними властивостями планування.

3. Створити об'єкт логічного параметру та обрати цей шаблон для нього, один для кожного пристрою. Увімкнути параметр.

4. У вкладці "Конфігурація шаблону" об'єкту логічного параметру ви маєте встановити:

Транспорт — адресу автоматично створюваного транспорту із його параметрами після ":", відповідно до формату адреси функції SYS.Transport.outAt(), де адреса пристрою відповідає команді rfcomm bind 0 у пункті 1.
Пристрій для зв'язування — тут можна встановити адресу Bluetooth пристрою у вигляді "98:D3:31:F8:52:29" для виклику команди rfcomm bind {N} при запуску шаблону, де N відповідно береться із адреси попереднього пункту.

Команда rfcomm зазвичай недоступна для виклику непривілейованим користувачем та якщо ви все-ж бажаєте викликати її таким користувачем, то маєте встановити їй ознаку chmod u+s /usr/bin/rfcomm від привілейованого користувача.

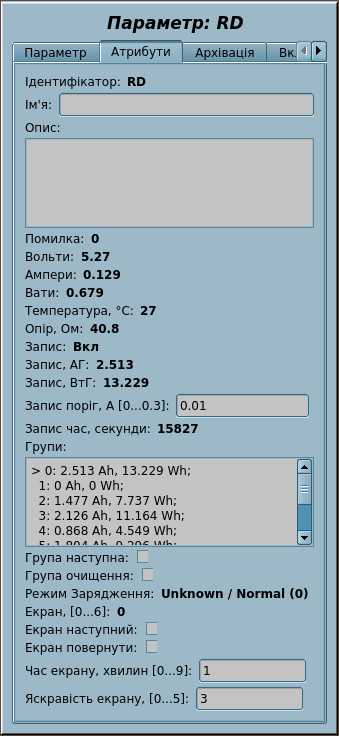

5. РЕЗУЛЬТАТ: Об'єкт логічного параметру здійснюватиме збір даних та відстежуватиме модифікацію записуваних властивостей.

2 BT: ATORCH UC96, UD24 (UC96)	1.2	GPLv2	*	en,uk	Роман Савоченко

Шаблон BlueTooth інтерфейсу ATORCH UC96, UD24.

ATORCH UC96, UD24 є недорогим пристроєм вимірювання прохідної потужності на USB із багатьма інтерфейсами і підтримкою достатньої колекції властивостей, як і контролем через Bluetooth. Цей шаблон реалізує лише команду очищення даних і збір даних через Bluetooth інтерфейс пристрою.

Пристрій надсилає пакети даних не за запитом, тобто розсилає із періодом у одну секунду. Пристрій може не надсилати пакети даних при увімкнені не на першому екрані, тож вам необхідно перемкнутися на перший екран для появи даних. Дані також можуть бути відсутні після присипляння ПК, тож цей шаблон першим реалізує виявлення відсутності даних і перепідключення.

Загальна працемісткість: 0.3 ЛД^[!]

ВВ шаблону

Ідентифікатор	Параметр	Тип	Режим	Атрибут	Конфігурація	Значення
transport	Транспорт	Рядок	Вхід	Не атрибут	Константа	Serial.UC96:/dev/rfcomm0:9600\|\|1000:40-20
dev	Пристрій для зв'язування На кшталт "58:F4:04:33:D5:FD" для зв'язування за допомогою "rfcomm bind {N} 58:F4:04:33:D5:FD".	Рядок	Вхід	Не атрибут	Константа
noDataTm	Час виявлення відсутності даних, секунд	Цілий	Вхід	Не атрибут	Константа	60
V	Вольти	Реальний	Вхід	Тільки читання	Змінна
Vup	Вольти максимум	Реальний	Вхід	Тільки читання	Змінна
Vdwn	Вольти мінімум	Реальний	Вхід	Тільки читання	Змінна
A	Ампери	Реальний	Вхід	Тільки читання	Змінна
W	Вати	Реальний	Вхід	Тільки читання	Змінна
R	Опір, Ом	Реальний	Вхід	Тільки читання	Змінна
T	Температура, °С	Цілий	Вхід	Тільки читання	Змінна
Ah	Ємність, Аг	Реальний	Вхід	Тільки читання	Змінна
Wh	Ємність, ВтГ	Реальний	Вхід	Тільки читання	Змінна
Tm	Час, секунди	Цілий	Вхід	Тільки читання	Змінна
Dplus	Дата+, В	Реальний	Вхід	Тільки читання	Змінна
Dminus	Дата-, В	Реальний	Вхід	Тільки читання	Змінна
clear	Очистити	Логічний	Вхід	Повний доступ	Змінна
this	Об'єкт	Об'єкт	Вхід	Не атрибут	Змінна
f_start	Прапорець запуску функції	Логічний	Вхід	Не атрибут	Змінна	0
f_err	Помилка функції	Рядок	Вхід	Не атрибут	Змінна	0
f_frq	Частота обчислення функції, Гц	Реальний	Вхід	Не атрибут	Змінна	1000
f_stop	Прапорець зупинки функції	Логічний	Вхід	Не атрибут	Змінна	0

Конфігурація та використання

1. Підключення BlueTooth пристрою: здійснюється стандартним чином через парування і довіри без PIN та до UC96_SPP

2. Створити та запустити об'єкт логічного контролеру або використати будь який наявний із необхідними властивостями планування.

3. Створити об'єкт логічного параметру та обрати цей шаблон для нього, один для кожного пристрою. Увімкнути параметр.

4. У вкладці "Конфігурація шаблону" об'єкту логічного параметру ви маєте встановити:

Транспорт — адресу автоматично створюваного транспорту із його параметрами після ":", відповідно до формату адреси функції SYS.Transport.outAt(), де адреса пристрою відповідає команді rfcomm bind 0.
Пристрій для зв'язування — тут можна встановити адресу Bluetooth пристрою у вигляді "58:F4:04:33:D5:FD" для виклику команди rfcomm bind {N} при запуску шаблону, де N відповідно береться із адреси попереднього пункту.

Команда rfcomm зазвичай недоступна для виклику непривілейованим користувачем та якщо ви все-ж бажаєте викликати її таким користувачем, то маєте встановити їй ознаку chmod u+s /usr/bin/rfcomm від привілейованого користувача.

Час виявлення відсутності даних — тут ви можете встановити час виявлення відсутності даних.

5. РЕЗУЛЬТАТ: Об'єкт логічного параметру здійснюватиме збір даних та відстежуватиме модифікацію записуваних властивостей.

3 One Wire by DS9097 (1W_DS9097)	1.2	GPLv2	*	en
4 One Wire by DS9097U (1W_DS9097U)	1.2	GPLv2	*	en	Roman Savochenko

One Wire sensors bus implementing by 1Wire-adapter {DS9097,DS9097U}. Supported direct and parasite powering for the temperature sensors.
Supported 1Wire-devices: DS1820, DS1820/DS18S20/DS1920 (not tested), DS1822 (not tested), DS2413, DS2408, DS2450, DS2438.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the One Wire bus, Serial	String	Input	Not attribute	Constant	oneWire
tmResc	Rescan period, s	Real	Input	Not attribute	Constant	60
power	Power, for temperature	Boolean	Input	Read only	Variable
this	Object	Object	Input	Not attribute	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "oneWire", one for each the One Wire bus.

2. Set proper address of the Serial device, only for the adapter's serial device like "/dev/ttyS{N}". The serial port speed, asynchronous data format and timeouts will adjust by the template.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport of the One Wire bus, Serial — to the address of the transport into step 1. Tracing for the address changing is supported.
Rescan period, s — periodicity of rescaning for new and removed devices search.

6. RESULT: The logical parameter object will perform at first searching to 1Wire devices on the bus and create included parameters to the each found one. Next the logical parameter object will perform gather data of the found devices and trace to modify of the writable device's properties.

5 I2C: PCF8591 (PCF8591)	1.0	GPLv2	*	en	Roman Savochenko

I2C 8-bit 4xA/D and D/A converter. Connects through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	72
vRef	Reference voltage, V	Real	Input	Not attribute	Constant	3.2
ai0	AI0	Real	Input	Read only	Variable
ai1	AI1	Real	Input	Read only	Variable
ai2	AI2	Real	Input	Read only	Variable
ai3	AI3	Real	Input	Read only	Variable
ao	AO	Real	Input	Full access	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].
vRef — reference voltage of the AIs and AO.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the AI attributes and also will take the AO and write to the chip.

6 I2C: PCF8574 (PCF8574)	1.0	GPLv2	*	en	Roman Savochenko

I2C 8-bit 8DIO. Connects through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport I2C	String	Input	Not attribute	Constant	i2c
addr	Device address (0, 119)	Integer	Input	Not attribute	Constant	39
di0	DI0	Boolean	Input	Read only	Variable
di1	DI1	Boolean	Input	Read only	Variable
di2	DI2	Boolean	Input	Read only	Variable
di3	DI3	Boolean	Input	Read only	Variable
di4	DI4	Boolean	Input	Read only	Variable
di5	DI5	Boolean	Input	Read only	Variable
di6	DI6	Boolean	Input	Read only	Variable
di7	DI7	Boolean	Input	Read only	Variable
do0	DO0	Boolean	Output	Full access	Variable
do1	DO1	Boolean	Output	Full access	Variable
do2	DO2	Boolean	Output	Full access	Variable
do3	DO3	Boolean	Output	Full access	Variable
do4	DO4	Boolean	Output	Full access	Variable
do5	DO5	Boolean	Output	Full access	Variable
do6	DO6	Boolean	Output	Full access	Variable
do7	DO7	Boolean	Output	Full access	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the DI attributes and also will take the DO and write to the chip.

7 I2C: ADS101x, ADS111x (ADS111x)	1.0	GPLv2	*	en	Roman Savochenko

I2C 12/16-bit 4xA/D converter. Connect through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	72
range	Range, ±V	Integer numbers selection	Input	Full access	Variable	2 0;1;2;3;4;5 6.144;4.096;2.048;1.024;0.512;0.256
ai0	AI0	Real	Input	Read only	Variable
ai1	AI1	Real	Input	Read only	Variable
ai2	AI2	Real	Input	Read only	Variable
ai3	AI3	Real	Input	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].
range — range of voltage of the AIs.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the AI attributes.

8 I2C: MCP4725 (MCP4725)	1.0	GPLv2	*	en	Roman Savochenko

I2C 12-bit D/A converter. Connect through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	96
vRef	Reference voltage, V	Real	Input	Not attribute	Constant	3.2
ao	AO	Real	Input	Full access	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].
vRef — reference voltage of the AO.

6. RESULT: The logical parameter object will perform interaction and take the AO and write to the chip.

9 I2C: BMP180 (BMP180)	1.0	GPLv2	*	en	Roman Savochenko

I2C Pressure and Temperature sensor. Connecting through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	119
oss	Oversampling setting (0...3)	Integer	Input	Not attribute	Constant	0
t	T, °С	Real	Input	Read only	Variable
p	P, Pa	Real	Input	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].
oss — oversampling setting of pressure measurement [0...3].

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the Pressure and Temperature attributes.

10 I2C: BME280 (BME280)	1.0	GPLv2	*	en	Arcadiy Kisel, Roman Savochenko

I2C Barometric Pressure, Temperature and Humidity sensor. Connect through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	118
oss	Oversampling setting (0...7)	Integer	Input	Not attribute	Constant	0
t	T, °С	Real	Input	Read only	Variable
p	P, Pa	Real	Input	Read only	Variable
h	H, %	Real	Input	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].
oss — oversampling setting of pressure measurement [0...7].

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the Pressure, Temperature and Humidity attributes.

11 I2C: SHT3x (SHT3x)	1.0	GPLv2	*	en	Roman Savochenko

Digital Temperature and Humidity Sensor for the models: SHT30

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	68
H	Humidity	Real	Input	Read only	Variable
T	Temperature	Real	Input	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported;
addr — the I2C slave device's address [0...119].

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the Temperature and Humidity attributes.

12 I2C: DS1307,DS3231 (DS3231)	1.1	GPLv2	*	en	Roman Savochenko

I2C RTC chips DS1307,DS3231 with Temperature sensor and calibration for DS3231. Connects through a Serial output transport into the I2C mode.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial	String	Input	Not attribute	Constant	i2c
addr	Device address [0...119]	Integer	Input	Not attribute	Constant	119
mode	Mode	Integer numbers selection	Input	Full access	Variable	0 0;1 DS3231;DS1307
tm	Date and time, YYYY-MM-DDTHH:mm:SS	String	Input	Full access	Variable
pSQW	Enable SQUARE-WAVE OUTPUT	Boolean	Input	Full access	Variable
pSQWf (dynamically updated)	SQUARE-WAVE OUTPUT frequency	Integer	Input	Full access	Variable
agOff (dynamically created for DS3231)	Aging offset, [-128...127]	Integer	Input	Full access	Variable
t (dynamically created for DS3231)	T, °С	Real	Input	Read only	Variable
p32k (dynamically created for DS3231)	Enable 32768Hz	Boolean	Input	Full access	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each I2C slave devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to the address of the transport into step 1. Tracing for the address changing is supported.
addr — the I2C slave device's address [0...119].

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the DateTime, Temperature and some one state attributes and also will take the DateTime, some one state attributes and write it to the chip.

13 I2C: AT24C{32\|64} (AT24CXX)	1.0	GPLv2	*	en	Roman Savochenko

Provides operations with EEPROM memory based on I2C chips AT24C32 (4KB) and AT24C64 (8KB). Supported random reading and writing.

Output user protocol's XML request structure
<{cmd} addr="{ChipAddr}" off="{MemOffset}" size="{ReadSize}" err="1:Error">{ReadWriteSeq}</{cmd}>

cmd — command, for now there allowed: "read", "write";

addr — I2C device address [0...119];

off — memory part offset;

size — read memory block size.

ReadWriteSeq — Read/Write bytes sequence.

err — sets to result of the request.

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "i2c", one for each the I2C bus.

2. Set proper address of the Serial device, only the I2C bus address like "/dev/i2c-{N}". Set the symbol's time into the timeouts field to the minimum value.

3. Place some requesting commands directly into presented or a new internal OpenSCADA procedure like to:

req = SYS.XMLNode("read"); req.setAttr("ProtIt","AT24CXX").setAttr("addr",87).setAttr("off",1000).setAttr("size",20).setText("My message");
req = SYS.XMLNode("write"); req.setAttr("ProtIt","AT24CXX").setAttr("addr",87).setAttr("off",1000).setText("Stored data");

4. RESULT: Into text() for "read" you will get the read data if no errors occur.

14 GPIO: DHT11,22 (DHT)	1.0	GPLv2	*	en	Roman Savochenko

Digital Temperature and Humidity Sensor for models: DHT11, DHT12, AM2302, AM2320, ... . The module designed for the sensors connect through GPIO, mostly it's Raspberry PI BCM2835 GPIO.
Conditions: Exclusively realtime planing in the priority 199 (FIFO-99).

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
addr	GPIO address with functions mode(), get() and put(), mostly it's BCM2835	String	Input	Not attribute	Constant	DAQ.GPIO.io.pi
pin	IO pin number of the GPIO	Integer	Input	Not attribute	Constant	17
tries	Tries [1...5]	Integer	Input	Not attribute	Constant	2
dev	Device (0-DHT11, 1-DHT22)	Integer	Input	Not attribute	Constant	1
t	T, °С	Real	Input	Read only	Variable
h	H, %	Real	Input	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output controller object and a parameter into the DAQ module "BCM 2835", by default it's "pi.pi".

2. Create and start a logical controller object or use any presented one with the needed scheduling properties (FIFO-199).

3. Create a logical parameter and select the template for that, one for each sensor. Enable the parameter.

4. Into the tab "Template configuration" of the logical parameter object you need to set:

addr — to the address of the "BCM 2835" parameter like "DAQ.GPIO.io.pi"; tracing for the address changing is supported;
pin — GPIO pin number where connected the data pin of the sensor;
tries — tries of the sensor reading;
dev — generic device specific selection.

5. RESULT: The logical parameter will perform interaction and placing of the gathered data to the Temperature and Humidity attributes.

15 GPIO: MAX6675 (MAX6675)	0.1	GPLv2	*	en	Arcadiy Kisel

Cold-Junction-Compensated K-Thermocouple-to-Digital Converter (0°C to +1024°C). The module designed for the sensors connect through softSPI by GPIO, mostly it's Raspberry PI BCM2835 GPIO.
Conditions: Exclusively realtime planing in the priority 199 (FIFO-99).

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
addr	GPIO address with functions mode(), get() and put(), mostly it's BCM2835	String	Input	Not attribute	Constant	DAQ.GPIO.io.pi
pin_cs	CS pin number of the GPIO	Integer	Input	Not attribute	Constant	8
pin_sclk	SCLK pin number of the GPIO	Integer	Input	Not attribute	Constant	11
pin_miso	MISO pin number of the GPIO	Integer	Input	Not attribute	Constant	9
t	T, °С	Real	Output	Read only	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output controller object and a parameter into the DAQ module "BCM 2835", by default it's "pi.pi".

2. Create and start a logical controller object or use any presented one with the needed scheduling properties (FIFO-199).

3. Create a logical parameter and select the template for that, one for each sensor. Enable the parameter.

4. Into the tab "Template configuration" of the logical parameter object you need to set:

addr — to the address of the "BCM 2835" parameter like "DAQ.GPIO.io.pi"; tracing for the address changing is supported;
pin_cs — CS pin number where connected the chip selection pin of the sensor;
pin_sclk — SCLK pin number where connected the serial clock pin of the sensor;
pin_miso — MISO pin number where connected the master in slave out (data) pin of the sensor.

5. RESULT: The logical parameter will perform interaction and placing of the gathered data to the Temperature attributes.

16 GPIO\|I2C: 1602A(HD44780) (1602A)	1.0	GPLv2	*	en	Roman Savochenko

LCD Module 1602A, STN, BLUB, 16 Character x 2 Line, 5 x 8 Dots, by the direct (Raspberry PI BCM2835 GPIO) or I2C (PCF8574) wiring.
Conditions: Default planing policy but realtime one preferred.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the I2C, Serial (i2c) or GPIO address with function put(), mostly it's BCM2835 (DAQ.GPIO.io.pi)	String	Input	Not attribute	Constant	i2c
addr	I2C device address [0...119]	Integer	Input	Not attribute	Constant	39
RS	GPIO Pin: Reset	Integer	Input	Not attribute	Constant	7
E	GPIO Pin: Enable	Integer	Input	Not attribute	Constant	8
D4	GPIO Pin: Data4	Integer	Input	Not attribute	Constant	25
D5	GPIO Pin: Data5	Integer	Input	Not attribute	Constant	24
D6	GPIO Pin: Data6	Integer	Input	Not attribute	Constant	23
D7	GPIO Pin: Data7	Integer	Input	Not attribute	Constant	18
ln1	Line 1	String	Input	Full access	Variable
ln2	Line 2	String	Input	Full access	Variable
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output controller and an object of parameter in DAQ module "BCM 2835", by default it's "pi.pi" or create an output transport of the type "Serial", set address like to "i2c", one for each the I2C bus.

2. Create and start a logical controller object or use any presented one with the needed scheduling properties.

3. Create a logical parameter object and select the template for that, one for each sensor. Enable the parameter.

4. Into the tab "Template configuration" of the logical parameter object you need to set:

transport — to address of the "BCM 2835" parameter like to "DAQ.GPIO.io.pi" or to address of the transport into step 1; tracing for the address changing is supported;
addr — the I2C slave device's address [0...119];
RS, E, D4, D5, D6, D7 — numbers of the GPIO pins where connected the proper data ones of the sensor.

5. RESULT: The logical parameter object will perform interaction and setting lines' values to the display.

Бібліотеки/НизькоРівневіПристрої

Views

Contents

1 BT: RDTech UM24C, UM25C та UM34C (RDTech)

2 BT: ATORCH UC96, UD24 (UC96)

3 One Wire by DS9097 (1W_DS9097)

4 One Wire by DS9097U (1W_DS9097U)

5 I2C: PCF8591 (PCF8591)

6 I2C: PCF8574 (PCF8574)

7 I2C: ADS101x, ADS111x (ADS111x)

8 I2C: MCP4725 (MCP4725)

9 I2C: BMP180 (BMP180)

10 I2C: BME280 (BME280)

11 I2C: SHT3x (SHT3x)

12 I2C: DS1307,DS3231 (DS3231)

13 I2C: AT24C{32|64} (AT24CXX)

14 GPIO: DHT11,22 (DHT)

15 GPIO: MAX6675 (MAX6675)

16 GPIO|I2C: 1602A(HD44780) (1602A)

Navigation menu

OpenSCADA

OpenSCADA Wiki

Search

Tools

MediaWiki

Personal tools
