| Модуль | Ім'я | Версія | Ліцензія | Джерело | Мови | Платформи | Тип | Автор | Опис |
|---|---|---|---|---|---|---|---|---|---|
| DCON | DCON клієнт | 1.2 | GPL2 | daq_DCON.so | en,uk,ru,de | x86,x86_64,ARM | DAQ | Роман Савоченко, Алмаз Карімов | Надає реалізацію клієнта DCON-протоколу. Підтримує I-7000 DCON протокол. |
Contents
DCON — протокол сімейств контролерів ADAM (http://www.advantech.com, http://ipc2u.ru), ICP DAS (http://www.icpdas.com, http://ipc2u.ru), RealLab (http://www.RLDA.ru) та подібних. Використовує для передачі даних послідовні лінії зв'язку RS-485.
Даний модуль надає можливість вводу-виводу інформації з різних пристроїв за протоколу DCON. Також модулем реалізуються функції горизонтального резервування, а саме спільної роботи з віддаленою станцією цього-ж рівня.
1 Загальний опис протоколу DCON
Протокол DCON припускає один провідний (запитуючий) пристрій в лінії (master), яке може передавати команди одному або декільком веденим пристроям (slave), звертаючись до них за унікальною у лінії адресі. Синтаксис команд протоколу дозволяє адресувати 255 пристроїв на одній лінії зв'язку стандарту RS-485.
Ініціатива проведення обміну завжди виходить від провідного пристрою. Ведені пристрої прослуховують лінію зв'язку. Майстер подає запит (посилка, послідовності байт) у лінію та переходить у стан прослуховування лінії зв'язку. Ведений пристрій відповідає на запит, який прийшов на його адресу.
2 Модуль
Цей модуль надає можливість прозорого опитування та запису портів вводу-виводу пристроїв, сумісних з ICP DAS I-7000. На вкладках налаштувань модуля DCON вводяться потрібні налаштування, а на вкладках атрибутів з'являються відповідні заданим параметрам змінні вводу-виводу.
2.1 Контролер даних

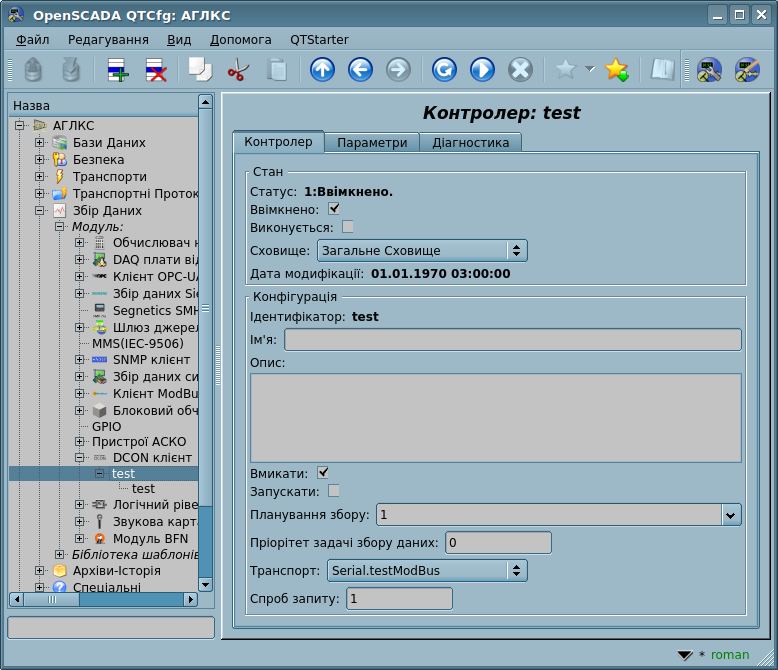

Для додання джерела даних DCON створюється та конфігурується контролер у системі OpenSCADA. Приклад вкладки конфігурації контролера даного типу зображено на рис.1.
За допомогою цієї вкладки можна встановити:
- Стан об'єкту контролеру, а саме: статус, "Ввімкнено", "Виконується" та ім'я сховища, яке містить конфігурацію.
- Ідентифікатор, ім'я та опис контролеру.
- Стан "Ввімкнено" та "Виконується", у який переводити об'єкт контролеру при запуску.
- Планування обчислення та пріоритет задачі опитування джерел даних.
- Ім'я вихідного транспорту, зазвичай це транспорт послідовних інтерфейсів.
- Спроб запиту.
2.2 Параметри

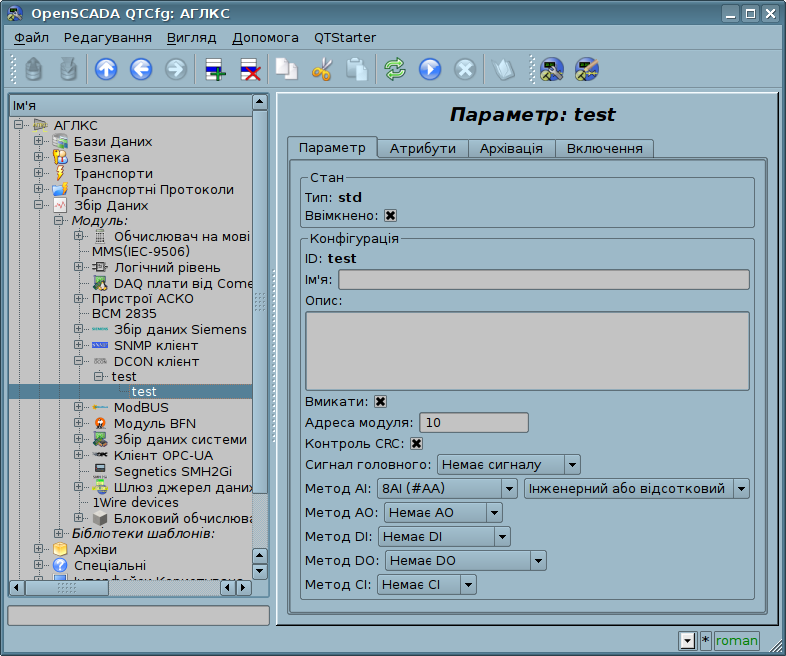

Модуль DCON надає тільки один тип параметрів — "Стандарт". На вкладці параметрів можна встановити:
- Стан параметру "Включено": потребує відключення-включення для набуття чинності змін на цій вкладці в силу.
- Ідентифікатор, ім'я та опис параметру.
- Стан в який переводити параметр при завантажені "Включено".
- Адреса пристрою у мережі RS-485. В десятковому вигляді від 0 до 255.
- Ознака перевірки контрольної суми. Має відповідати заданому у пристрої вводу-виводу.
- Сигнал головного. Призначено для контролю пристроями мережі роботи головного. Має відповідати налаштуванням сторожових таймерів пристроїв.
- Метод читання аналогових входів (AI) або їх відсутність.
- Діапазон аналогових входів (AI). Приймає участь у роботі тільки при заданому методі читання аналогових входів та мусить відповідати налаштуванням пристрою.
- Метод запису аналогових виходів (AO) або їх відсутність.
- Діапазон аналогових виходів (AO). Приймає участь у роботі тільки при заданому методі читання аналогових входів та мусить відповідати налаштуванням пристрою.
- Метод читання дискретних входів (DI) або їх відсутність.
- Метод запису дискретних виходів (DO) або їх відсутність.
- Метод читання лічильників входів (CI) або їх відсутність.

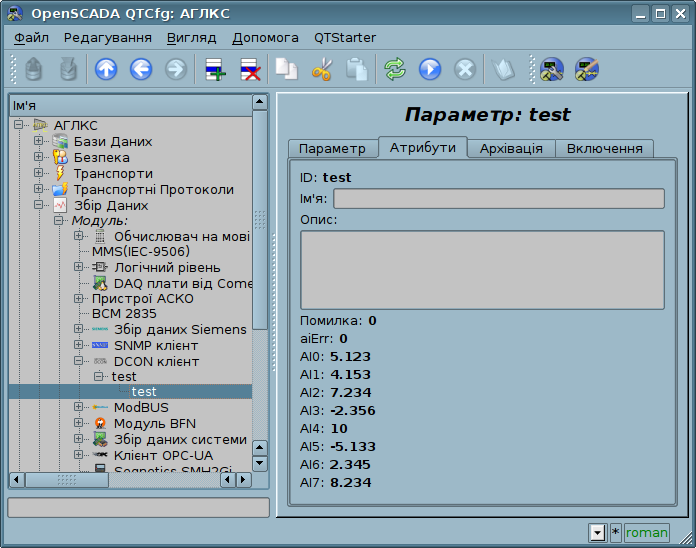

Згідно до налаштувань параметру здійснюється опитування та створення атрибутів (рис.3).
3 Таблиця сумісності модулів вводу-виводу різних виробників
| # | ВВ (DCON Метод) | NILAP (http://www.rlda.ru/) | ICPDAS (http://www.icpdas.com/) | Advantech (http://www.advantech.com/) |
|---|---|---|---|---|
| 1 | 1AI(#AA), 1AI(#AAN) | NL-1RTD | I-7013 | ADAM-4011, ADAM-4013, ADAM-4012, ADAM-4016 |
| 2 | 1AI(#AA), 1AI(#AAN), 3DO(^AADOVVV) | NL-1RTD | ||
| 3 | 4AI(#AA), 4AI(#AAN) | NL-4RTD | ||
| 4 | 4AI(#AA), 4AI(#AAN), 3DO(^AADOVVV) | NL-4RTD, CL-4RTD | ||
| 5 | 1AI(#AA), 1AI(#AAN), 1DI(@AADI), 2DO(@AADO) | I-7011, I-7012, I-7014 | ||
| 6 | 1AI(#AA), 1AI(#AAN), 1DI(@AADI), 4DO(@AADO) | I-7016P | ||
| 7 | 2AI(#AA), 2AI(#AAN), 1DI(@AADI), 4DO(@AADO) | I-7016 | ||
| 8 | 8AI(#AA), 8AI(#AAN), 6DO(@AADODD) | I-7005 | ||
| 9 | 3AI(#AA), 3AI(#AAN) | I-7033 | ||
| 10 | 6AI(#AA), 6AI(#AAN) | I-7015 | ADAM-4015 | |
| 11 | 8AI(#AA), 8AI(#AAN) | NL-8AI, NL-8TI | I-7017, I-7018, I-7019R | ADAM-4017, ADAM-4018, ADAM-4019 |
| 12 | 8AI(#AA), 8AI(#AAN), 2DO(^AADOVVV) | CL-8TI | ||
| 13 | 8AI(#AA), 8AI(#AAN), 3DO(^AADOVVV) | NL-8AI, NL-8TI, CL-8AI | ||
| 14 | 10AI(#AA), 10AI(#AANN) | I-7017Z, I-7018Z | ||
| 15 | 16AI(#AA^AA), 16AI(#AAN^AAN) | NL-8AI | ||
| 16 | 16AI(#AA^AA), 16AI(#AAN^AAN), 3DO(^AADOVVV) | NL-8AI, RL-16AIF | ||
| 17 | 20AI(#AA), 20AI(#AANN) | I-7017Z | ||
| 18 | 1AO(#AA) | NL-1AO | I-7021 | ADAM-4021 |
| 19 | 2AO(#AAN) | NL-2AO, CL-2AO | I-7022 | |
| 20 | 4AO(#AAN) | NL-4AO, CL-4AO | I-7024 | |
| 21 | 4AO(#AACN) | ADAM-4024 | ||
| 22 | 14DI($AA6) | I-7041 | ||
| 23 | 16DI($AA6) | NL-16DI, NL-16HV | I-7051, I-7053 | ADAM-4051, ADAM-4053 |
| 24 | 16DI($AA6), 2DO(^AADOVVV) | NL-16DI, NL-16HV, CL-16DI | ||
| 25 | 8DI($AA6,FF00) | NL-8DI | I-7052, I-7058, I-7059 | ADAM-4052 |
| 26 | 8DI($AA6), 2DO(^AADOVVV) | NL-8DI, CL-8DI | ||
| 27 | 2DO(@AA,0300) | NL-2R | ||
| 28 | 4DO(@AA,0F00) | NL-4R, NL-4DO, CL-4DO | ||
| 29 | 4DO(#AA000F) | ADAM-4060 | ||
| 30 | 3DI($AA6), 4DO(@AA,0F00) | NL-4DO | ||
| 31 | 8DO(@AA,FF00) | NL-8R, NL-8DO, RL-8RC, CL-8DO, CL-8RC | ||
| 31 | 8DO(#AA00FF) | ADAM-4068, ADAM-4069 | ||
| 32 | 3DI($AA6), 8DO(@AA,FF00) | NL-8DO | ||
| 33 | 13DO(@AA,1FFF) | I-7042 | ||
| 34 | 16DO(@AA,FFFF) | NL-16DO, CL-16DO | I-7043, I-7045 | |
| 35 | 3DI($AA6), 16DO(@AA,FFFF) | NL-16DO | ||
| 36 | 4DI($AA6), 8DO(@AA,FF) | I-7044 | ||
| 37 | 7DI($AA6), 8DO(@AA,FF) | I-7050 | ||
| 38 | 7DI($AA6), 8DO(#AA00FF) | ADAM-4050 | ||
| 39 | 8DI($AA6), 8DO(@AA,FF) | I-7055 | ||
| 40 | 8DI($AA6), 8DO(#AA00FF) | ADAM-4055 | ||
| 41 | 4DI($AA6), 4DO(@AA,F) | I-7060 | ||
| 42 | 12DO(@AA,0FFF) | I-7061 | ||
| 43 | 12DO(#AA000FFF) | ADAM-4056 | ||
| 44 | 8DI($AA6), 3DO(@AA,7) | I-7063 | ||
| 45 | 4DI($AA6), 5DO(@AA,1F) | I-7065 | ||
| 46 | 7DO(@AA,7F) | I-7066, I-7067 | ||
| 47 | 2CI(#AA) | NL-2C | ADAM-4080 | |
| 48 | 2CI(#AA), 2DO(@AADO0D) | I-7080 | ||
| 49 | 2CI(#AA), 4DO(@(^)AADO0D) | NL-2C | ||
| 50 | 3CI(#AA) | I-7083 |
