Модуль Имя Версия Лицензия Источник Языки Платформы Тип Автор Описание
DCON DCON клиент 1.2 GPL2 daq_DCON.so en,uk,ru,de x86,x86_64,ARM DAQ Роман Савоченко, Алмаз Каримов Предоставляет реализацию клиента DCON-протокола. Поддерживает I-7000 DCON протокол.

DCON — протокол семейств контроллеров ADAM (http://www.advantech.com, http://ipc2u.ru), ICP DAS (http://www.icpdas.com, http://ipc2u.ru), RealLab (http://www.RLDA.ru) и подобных. Использует для передачи данных последовательные линии связи RS-485.

Данный модуль предоставляет возможность ввода-вывода информации с различных устройств по протоколу DCON. Также модулем реализуются функции горизонтального резервирования, а именно совместной работы с удалённой станцией этого-же уровня.

1 Общее описание протокола DCON

Протокол DCON предполагает одно ведущее (запрашивающее) устройство в линии (master), которое может передавать команды одному или нескольким ведомым устройствам (slave), обращаясь к ним по уникальному в линии адресу. Синтаксис команд протокола позволяет адресовать 255 устройств на одной линии связи стандарта RS-485.

Инициатива проведения обмена всегда исходит от ведущего устройства. Ведомые устройства прослушивают линию связи. Мастер подаёт запрос (посылка, последовательность байт) в линию и переходит в состояние прослушивания линии связи. Ведомое устройство отвечает на запрос, пришедший в его адрес.

2 Модуль

Данный модуль предоставляет возможность прозрачного опроса и записи портов ввода-вывода устройств, совместимых с ICP DAS I-7000. На вкладках настроек модуля DCON вводятся необходимые настройки, а на вкладках атрибутов появляются соответствующие заданным параметрам переменные ввода-вывода.

2.1 Контроллер данных

Для добавления источника данных DCON создаётся и конфигурируется контроллер в системе OpenSCADA. Пример вкладки конфигурации контроллера данного типа изображен на рис.1.

Рис.1. Вкладка конфигурации контроллера.

С помощью этой вкладки можно установить:

  • Состояние контроллера, а именно: Состояние, "Включен", Запущен" и имя БД содержащей конфигурацию.
  • Идентификатор, имя и описание контроллера.
  • Состояние в которое переводить контроллер при загрузке: "Включен" и "Запущен".
  • Имя таблицы для хранения конфигурации параметров контроллера.
  • Политика планирования и приоритет задачи сбора данных.
  • Имя исходящего транспорта, обычно это транспорт последовательных интерфейсов.
  • Попыток запроса.

2.2 Параметры

Модуль DCON предоставляет только один тип параметров — "Стандарт". На вкладке параметров можно установить:

  • Состояние параметра "Включен": требует отключения-включения для вступления изменений на этой вкладке в силу.
  • Идентификатор, имя и описание параметра.
  • Состояние в которое переводить параметр при загрузке "Включен".
  • Адрес устройства в сети RS-485. В десятичном виде от 0 до 255.
  • Флаг проверки контрольной суммы. Должен соответствовать заданному в устройстве ввода-вывода.
  • Сигнал главного. Предназначен для контроля устройствами сети работы главного. Должен соответствовать настройкам сторожевых таймеров устройств.
  • Метод чтения аналоговых входов (AI) или их отсутствие.
  • Диапазон аналоговых входов (AI). Участвует в работе только при заданном методе чтения аналоговых входов и должен соответствовать настройкам устройства.
  • Метод записи аналоговых выходов (AO) или их отсутствие.
  • Диапазон аналоговых выходов (AO). Участвует в работе только при заданном методе чтения аналоговых входов и должен соответствовать настройкам устройства.
  • Метод чтения дискретных входов (DI) или их отсутствие.
  • Метод записи дискретных выходов (DO) или их отсутствие.
  • Метод чтения счётных входов (CI) или их отсутствие.

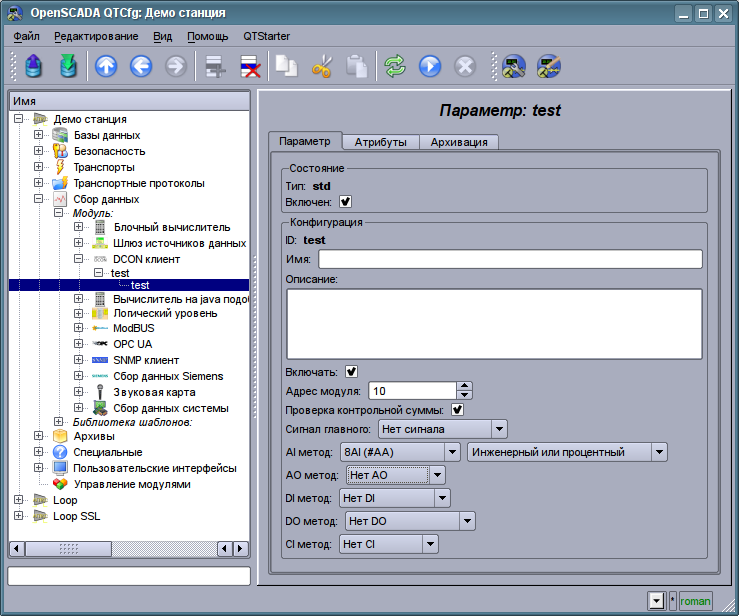

Рис.2. Вкладка конфигурации параметра.

В соответствии с настройками параметра выполняется опрос и создание атрибутов (рис.3).

Рис.3. Вкладка атрибутов параметра.

3 Таблица совместимости модулей ввода-вывода различных производителей

# ВВ (DCON Метод) NILAP (http://www.rlda.ru/) ICPDAS (http://www.icpdas.com/) Advantech (http://www.advantech.com/)
1 1AI(#AA), 1AI(#AAN) NL-1RTD I-7013 ADAM-4011, ADAM-4013, ADAM-4012, ADAM-4016
2 1AI(#AA), 1AI(#AAN), 3DO(^AADOVVV) NL-1RTD
3 4AI(#AA), 4AI(#AAN) NL-4RTD
4 4AI(#AA), 4AI(#AAN), 3DO(^AADOVVV) NL-4RTD, CL-4RTD
5 1AI(#AA), 1AI(#AAN), 1DI(@AADI), 2DO(@AADO) I-7011, I-7012, I-7014
6 1AI(#AA), 1AI(#AAN), 1DI(@AADI), 4DO(@AADO) I-7016P
7 2AI(#AA), 2AI(#AAN), 1DI(@AADI), 4DO(@AADO) I-7016
8 8AI(#AA), 8AI(#AAN), 6DO(@AADODD) I-7005
9 3AI(#AA), 3AI(#AAN) I-7033
10 6AI(#AA), 6AI(#AAN) I-7015 ADAM-4015
11 8AI(#AA), 8AI(#AAN) NL-8AI, NL-8TI I-7017, I-7018, I-7019R ADAM-4017, ADAM-4018, ADAM-4019
12 8AI(#AA), 8AI(#AAN), 2DO(^AADOVVV) CL-8TI
13 8AI(#AA), 8AI(#AAN), 3DO(^AADOVVV) NL-8AI, NL-8TI, CL-8AI
14 10AI(#AA), 10AI(#AANN) I-7017Z, I-7018Z
15 16AI(#AA^AA), 16AI(#AAN^AAN) NL-8AI
16 16AI(#AA^AA), 16AI(#AAN^AAN), 3DO(^AADOVVV) NL-8AI, RL-16AIF
17 20AI(#AA), 20AI(#AANN) I-7017Z
18 1AO(#AA) NL-1AO I-7021 ADAM-4021
19 2AO(#AAN) NL-2AO, CL-2AO I-7022
20 4AO(#AAN) NL-4AO, CL-4AO I-7024
21 4AO(#AACN) ADAM-4024
22 14DI($AA6) I-7041
23 16DI($AA6) NL-16DI, NL-16HV I-7051, I-7053 ADAM-4051, ADAM-4053
24 16DI($AA6), 2DO(^AADOVVV) NL-16DI, NL-16HV, CL-16DI
25 8DI($AA6,FF00) NL-8DI I-7052, I-7058, I-7059 ADAM-4052
26 8DI($AA6), 2DO(^AADOVVV) NL-8DI, CL-8DI
27 2DO(@AA,0300) NL-2R
28 4DO(@AA,0F00) NL-4R, NL-4DO, CL-4DO
29 4DO(#AA000F) ADAM-4060
30 3DI($AA6), 4DO(@AA,0F00) NL-4DO
31 8DO(@AA,FF00) NL-8R, NL-8DO, RL-8RC, CL-8DO, CL-8RC
31 8DO(#AA00FF) ADAM-4068, ADAM-4069
32 3DI($AA6), 8DO(@AA,FF00) NL-8DO
33 13DO(@AA,1FFF) I-7042
34 16DO(@AA,FFFF) NL-16DO, CL-16DO I-7043, I-7045
35 3DI($AA6), 16DO(@AA,FFFF) NL-16DO
36 4DI($AA6), 8DO(@AA,FF) I-7044
37 7DI($AA6), 8DO(@AA,FF) I-7050
38 7DI($AA6), 8DO(#AA00FF) ADAM-4050
39 8DI($AA6), 8DO(@AA,FF) I-7055
40 8DI($AA6), 8DO(#AA00FF) ADAM-4055
41 4DI($AA6), 4DO(@AA,F) I-7060
42 12DO(@AA,0FFF) I-7061
43 12DO(#AA000FFF) ADAM-4056
44 8DI($AA6), 3DO(@AA,7) I-7063
45 4DI($AA6), 5DO(@AA,1F) I-7065
46 7DO(@AA,7F) I-7066, I-7067
47 2CI(#AA) NL-2C ADAM-4080
48 2CI(#AA), 2DO(@AADO0D) I-7080
49 2CI(#AA), 4DO(@(^)AADO0D) NL-2C
50 3CI(#AA) I-7083
