Повідомлення створено: 06. 04. 2017 [11:24]
|
|
JackMas
Евгений Маслов
Автор теми
Зареєстрован(а) с: 05.04.2017
Повідомлення: 27
|
Попробую спросить,
если кто ответит , буду признателен.
По инструкции создал СборДанных-ModBus-TCP_test-TI
в атрибутах вижу что значения получаемые из эмулятора изменяются .
Теперь создаю виджет делаю связь
КорневаяСтраница-ГруппаГрафиков-ГруппаГрафиков
el1-Parameter-prm:/ModBus/ModBus-TCP_test/TI(+)
запускаю просмотр ,но в этом окне нет показаний, хотя они изменяются и атрибутах я это вижу.
Что я не так делаю ?
|
|
Повідомлення створено: 06. 04. 2017 [11:41]
|
|
Vandrizm
Игорь М
Зареєстрован(а) с: 31.07.2010
Повідомлення: 55
|
Сделай снимки:
- атрибутов виджета в которм должен отображаться параметр,
- вкладки "Обработка" чтобы были видны настройки связи и обработки виджета,
- вкладки "Связи"
|
|
Повідомлення створено: 06. 04. 2017 [11:43]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
Зареєстрован(а) с: 12.12.2007
Повідомлення: 3750
|
"JackMas" wrote:
el1-Parameter-prm:/ModBus/ModBus-TCP_test/TI(+)
Это не связь, а ерунда какая-то!
Пользуйтесь навигатором и примеры смотрите.
Learn, learn and learn better than work, work and work.
|
|
Повідомлення створено: 06. 04. 2017 [11:55]
|
|
JackMas
Евгений Маслов
Автор теми
Зареєстрован(а) с: 05.04.2017
Повідомлення: 27
|

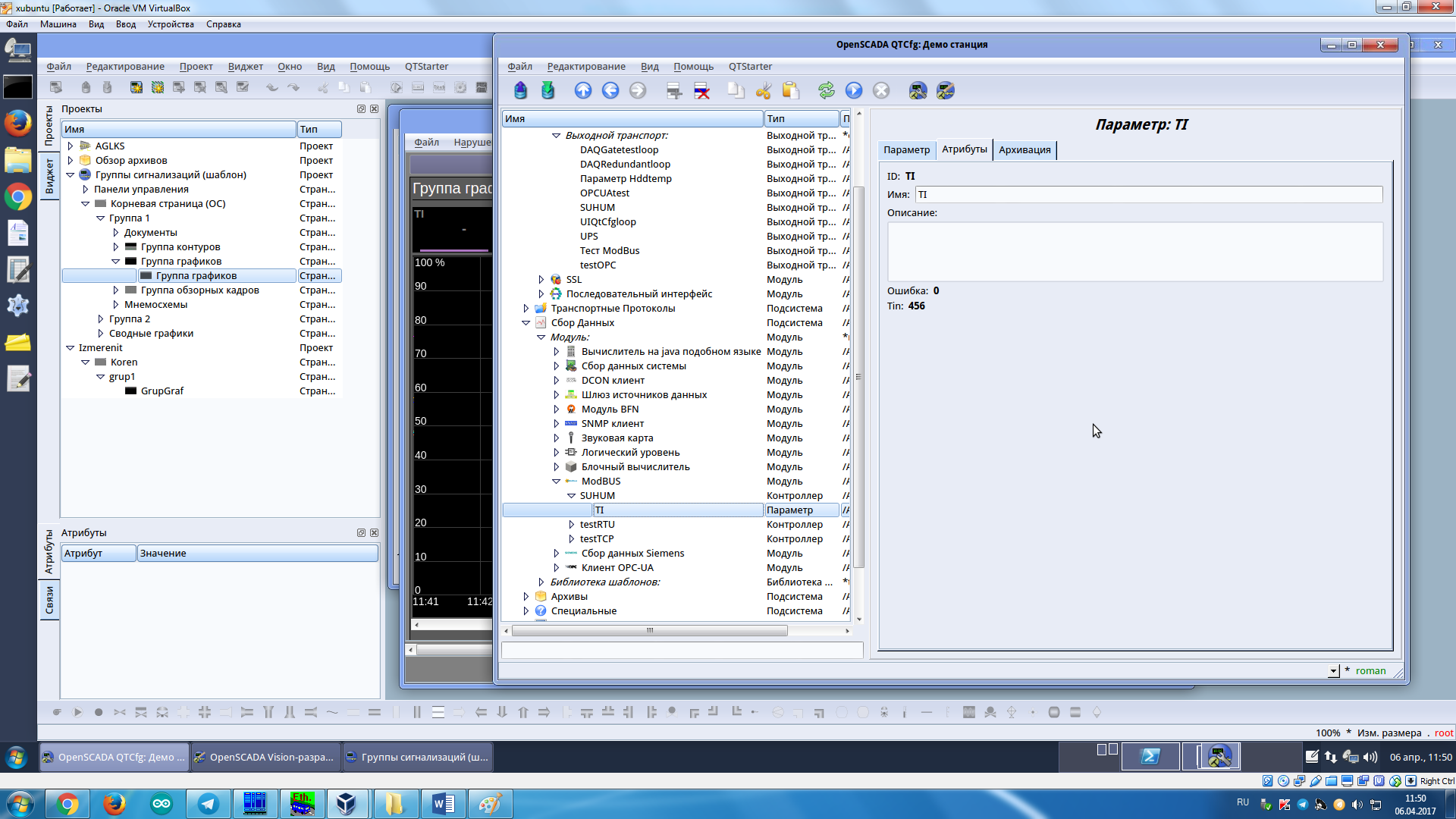

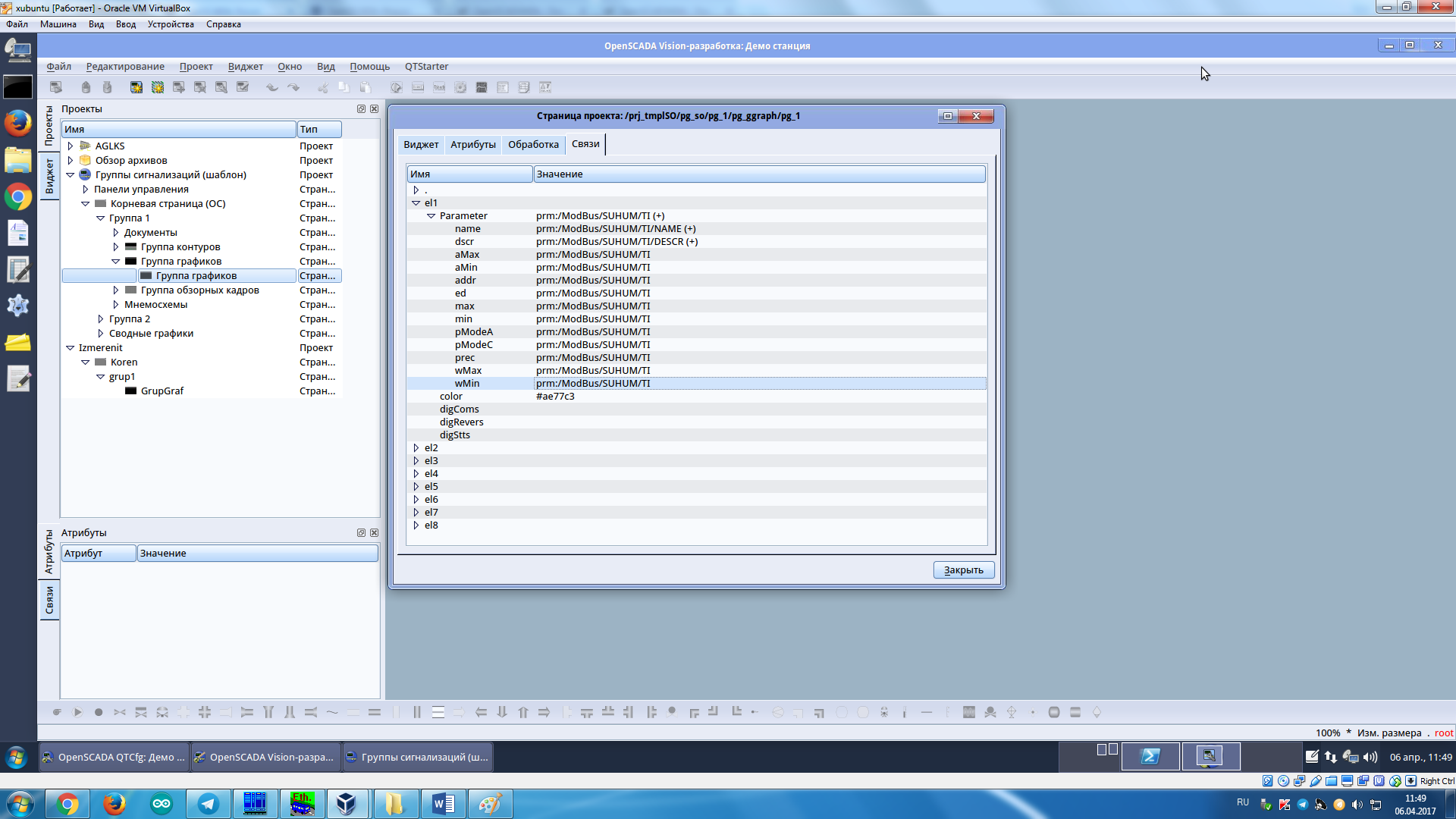

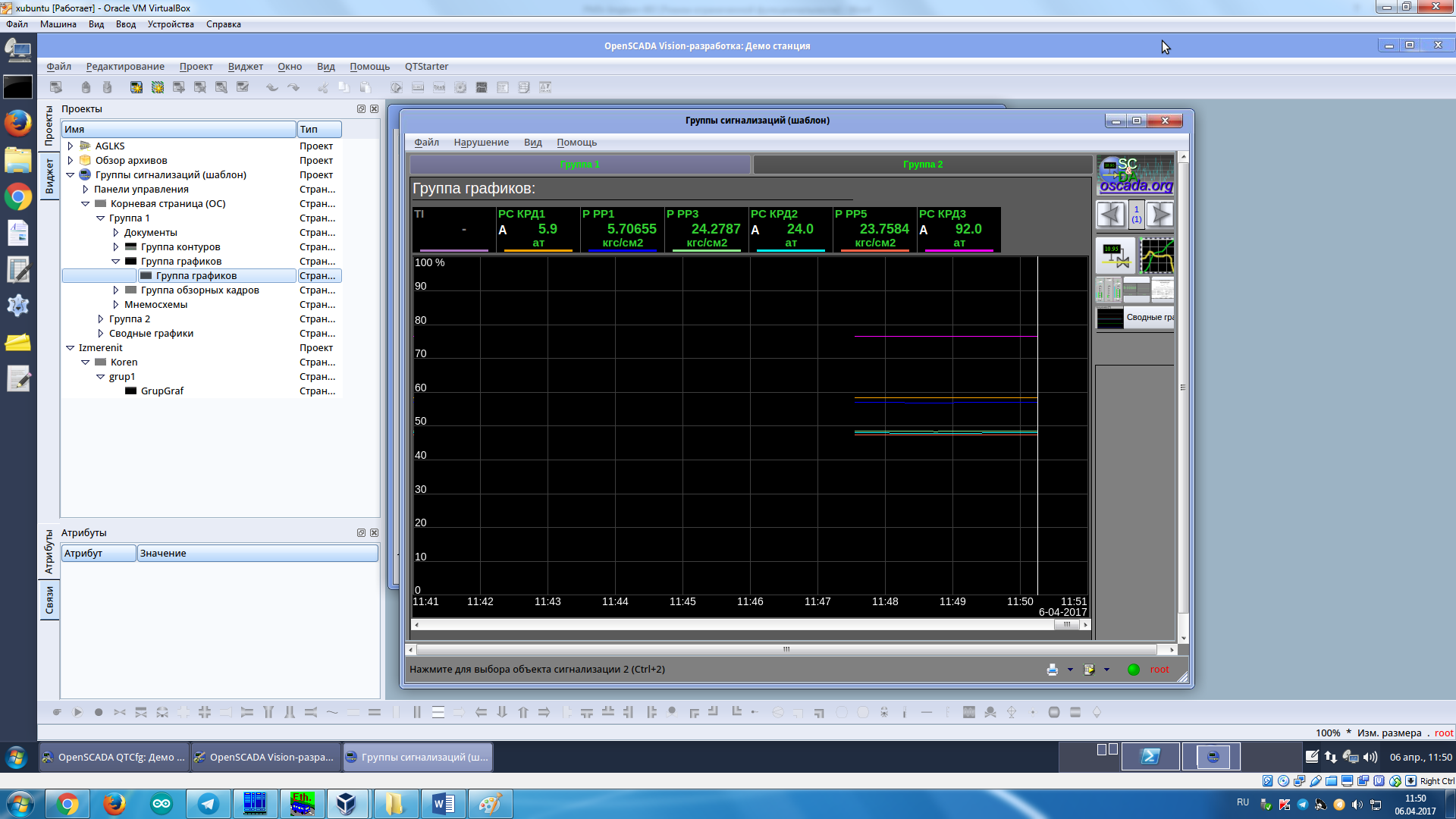

Здесь сканы ,
это я как бы коротко написал
Вкладений файл
|
|
Повідомлення створено: 06. 04. 2017 [12:09]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
Зареєстрован(а) с: 12.12.2007
Повідомлення: 3750
|
"JackMas" wrote:
Здесь сканы ,
это я как бы коротко написал
Ну и где у параметра ModBus, атрибут "var", что Вы ожидаете его автоматической линковки?
Если нет, то выберайте для "addr" прямо тот, что как переменная!
Learn, learn and learn better than work, work and work.
|
|
Повідомлення створено: 06. 04. 2017 [13:44]
|
|
JackMas
Евгений Маслов
Автор теми
Зареєстрован(а) с: 05.04.2017
Повідомлення: 27
|
Я кажется понял о каком var идет речь.
Добавил в modbus этот параметр и заработало.
Спасибо.
|
