| Автор |
Повідомлення |
|
Повідомлення створено: 16. 02. 2012 [10:12]
|
|
s-s-n
s-s-n
Автор теми
Зареєстрован(а) с: 16.08.2011
Повідомлення: 83
|
"Maxim" wrote:
А где по-вашему сделаны полупрозрачные рисунки для труб и др. элементов? Значит совсем не посмотрели или не туда смотрели...
Думаю смотрел туда, заливка цветом, а сверху полупрозрачный градиент. В моем случае заливка рисунком у которого прозрачный фон, а не цветом. Наверно просто плохо объясняю что не выходит.
"Maxim" wrote:
Есть еще элемент Media, может стоит взглянуть и на него?
Спасибо за подсказку это именно то что надо, а я на него и не смотрел раньше.
|
|
Повідомлення створено: 16. 02. 2012 [10:19]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
"s-s-n" wrote:
Думаю смотрел туда, заливка цветом, а сверху полупрозрачный градиент. В моем случае заливка рисунком у которого прозрачный фон, а не цветом. Наверно просто плохо объясняю что не выходит.
Смотрели может и туда, да только видели не то... Заливка цветом, но и изображением тоже, и сверху цвета именно полупрозрачное изображение, нарисованное в растровом редакторе, которое можно выгрузить из библитеки и посмотреть, если не понимаете, как сделать подобное.
|
|
Повідомлення створено: 17. 02. 2012 [07:27]
|
|
s-s-n
s-s-n
Автор теми
Зареєстрован(а) с: 16.08.2011
Повідомлення: 83
|
"Maxim" wrote:
"s-s-n" wrote:
Думаю смотрел туда, заливка цветом, а сверху полупрозрачный градиент. В моем случае заливка рисунком у которого прозрачный фон, а не цветом. Наверно просто плохо объясняю что не выходит.
Смотрели может и туда, да только видели не то... Заливка цветом, но и изображением тоже, и сверху цвета именно полупрозрачное изображение, нарисованное в растровом редакторе, которое можно выгрузить из библитеки и посмотреть, если не понимаете, как сделать подобное.
Не хочу повторяться куда смотрел и что видел, писал вроде на русском.

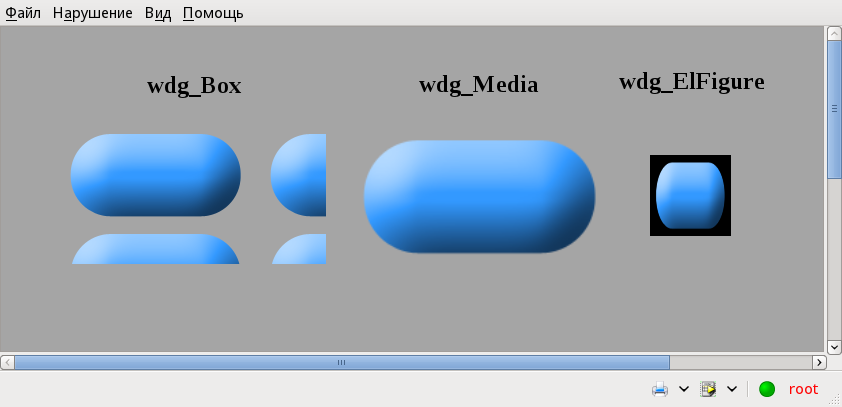

На скрине рисунок в разных элементах. Что же надо сделать чтобы в ElFigure стал вид как и в Media, кроме размера?
Вкладений файл
|
|
Повідомлення створено: 17. 02. 2012 [08:23]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
Зареєстрован(а) с: 12.12.2007
Повідомлення: 3750
|
"s-s-n" wrote:
На скрине рисунок в разных элементах. Что же надо сделать чтобы в ElFigure стал вид как и в Media, кроме размера?
Вкладываем исходное изображение и описываем что делаем в "ElFigure".
Learn, learn and learn better than work, work and work.
|
|
Повідомлення створено: 17. 02. 2012 [08:56]
|
|
s-s-n
s-s-n
Автор теми
Зареєстрован(а) с: 16.08.2011
Повідомлення: 83
|
"roman" wrote:
"s-s-n" wrote:
На скрине рисунок в разных элементах. Что же надо сделать чтобы в ElFigure стал вид как и в Media, кроме размера?
Вкладываем исходное изображение и описываем что делаем в "ElFigure".
Заполнение - цвет, ""
Заполнение - изображение, bak. Загружал в БД и просто указывал путь к файлу
Пробовал Заполнение - цвет, #ffffff-0, не видно рисунка
Любой не прозрачный дает указанный цвет фона
Пробовал добавить fill с цветом #ffffff-0
и до и после строки fill:(10|10):(90|10):(90|90):(10|90):(10|10):::::
результата нет
line:(10|10):(90|10):::::
line:(90|10):(90|90):::::
line:(90|90):(10|90):::::
line:(10|90):(10|10):::::
fill:(10|10):(90|10):(90|90):(10|90):(10|10):::::
Вкладений файл
|
|
Повідомлення створено: 17. 02. 2012 [15:50]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
Спасибо за настойчивость) Ошибка исправлена. Проверяйте, ревизия 1742.
Кстати, такая же емкость уже реализована в библиотеке элементов мнемосхем ("Скругленный прямоугольник(объемный)") - http://wiki.oscada.org/Using/GraphicElementsLibraries/MnemoElements#h1037-6
В этой реализации есть плюс в том, что можно очень просто изменять цвет емкости, не говоря уже о масштабировании и изменении габаритов векторного изображения.
[Повідомлення редагувалось 1 раз(ів), останній раз 17.02.2012 в 15:54.]
|
|
Повідомлення створено: 15. 05. 2012 [13:27]
|
|
s-s-n
s-s-n
Автор теми
Зареєстрован(а) с: 16.08.2011
Повідомлення: 83
|
Добрый день
Возник вопрос по виджету - ElFigure.
Использую несколько переменных для динамического цвета. В обработке задал им имена по смыслу, но при следующем включении все они приняли значение по умолчанию (Цвет1 .. Цвет n).
Трудно ориентироваться что чему принадлежит. Можно ли этот момент изменить?
|
|
Повідомлення створено: 15. 05. 2012 [15:37]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
Зареєстрован(а) с: 12.12.2007
Повідомлення: 3750
|
"s-s-n" wrote:
Использую несколько переменных для динамического цвета. В обработке задал им имена по смыслу, но при следующем включении все они приняли значение по умолчанию (Цвет1 .. Цвет n).
Им нельзя изменить имена поскольку они автоматически создаваемые, а то что Вам это удалось это ошибка и я её исправил.
Learn, learn and learn better than work, work and work.
|
