| Автор |
Повідомлення |
|
Повідомлення створено: 08. 06. 2011 [13:40]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
Как указать правильно адрес для параметра?
Использую виджет '/wlb_originals/wdg_Diagram' для отображения параметра.
Добавил на '/wlb_originals/wdg_Box' В закладке "Связи" параметров для графика не появились. Редактирую '/wlb_originals/wdg_Diagram' и в свойствах "Адрес" добавил пареметр устройства сбора 'Сбор данных->Модуль->ModBus->SlaveModBus->Регистры' Адрес получился такой (взял из параметра виджета аналогого значения) '/ModBus/t400_regs/resg_RI/Ua'.
Однако график не отрисовывается! Странонно, что при добавлении на форму 'wdg_Box' параметр не добавился. Для виджета аналогого отображения величины успешно в "Связи" появился параметр (правда брал из библиотеки Main).
[Повідомлення редагувалось 1 раз(ів), останній раз 08.06.2011 в 13:57.]
|
|
Повідомлення створено: 08. 06. 2011 [14:12]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
Смотрите, как это сделано в демонстрационной модели АГЛКС. Там в библиотеке "Тестовая" есть виджет " Тесты "Диаграмма" ", посмотрите, как там сделано. Кроме того, есть всплывающая подсказка для поля "адрес" параметра.
|
|
Повідомлення створено: 08. 06. 2011 [14:32]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
"Maxim" wrote:
Смотрите, как это сделано в демонстрационной модели АГЛКС. Там в библиотеке "Тестовая" есть виджет " Тесты "Диаграмма" ", посмотрите, как там сделано. Кроме того, есть всплывающая подсказка для поля "адрес" параметра.
Добавил "Графики из 'Main'. Параметры появились. Далее начал редактировать и удалил 5 графиков и оставил один. После этой операции параметры пропали.
Где можно почитать о виджете 'wdg_Diagram' более подробно? Описание в ветке 'DOC' не достаточно для меня.
|
|
Повідомлення створено: 08. 06. 2011 [14:39]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
Чего вам не хватает здесь: http://wiki.oscada.org/Doc/VCAEngine?v=tj8#h668-18 ?
Пример, о котором я говорил смотрели?
[Повідомлення редагувалось 1 раз(ів), останній раз 08.06.2011 в 14:40.]
|
|
Повідомлення створено: 08. 06. 2011 [15:03]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
Из 'Main' виджеты работают (до редактирования).
Опишу подробнее действия. В '/wlb_originals/wdg_Box' вызываю редактирование 'Cntl+E'. Указателем мыши делаю фокус на окно. Добавляю виджет '/wlb_originals/wdg_Diagram'
Теперь фокус опять на окно '/wlb_originals/wdg_Box' - параметров для графика нет!
Вызываю 'Cntl+E' для редактирования '/wlb_originals/wdg_Diagram' и в поле "Адрес" указываю параметр из 'Сбора данных' устройства. График не работает! параметров в "Связи" '/wlb_originals/wdg_Box' нет!
Т.е не могу обучить виджет отобразить динамику при использовании базовых виджетов.
Вопрос: В чём разница добавления виджетов а окне "Проекты" и добавление виджетов для окна "Страница"? Поведение разное!
(а) Добавил "Группа графиков" из 'Main' в окне "Проекты" - параметры графиков доступны!
(б) Добавил "Группа графиков" из 'Main' в окно редактирование виджета Страница - параметры графиков не доступны.
[Повідомлення редагувалось 1 раз(ів), останній раз 08.06.2011 в 15:07.]
|
|
Повідомлення створено: 08. 06. 2011 [15:29]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
Неправильно задаете адрес переменной.
"ВладимирВ." wrote:
Вопрос: В чём разница добавления виджетов а окне "Проекты" и добавление виджетов для окна "Страница"? Поведение разное!
(а) Добавил "Группа графиков" из 'Main' в окне "Проекты" - параметры графиков доступны!
(б) Добавил "Группа графиков" из 'Main' в окно редактирование виджета Страница - параметры графиков не доступны.
Совершенно не понимаю о чем речь...
|
|
Повідомлення створено: 08. 06. 2011 [15:51]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
"Maxim" wrote:
Неправильно задаете адрес переменной.
"ВладимирВ." wrote:
Вопрос: В чём разница добавления виджетов а окне "Проекты" и добавление виджетов для окна "Страница"? Поведение разное!
(а) Добавил "Группа графиков" из 'Main' в окне "Проекты" - параметры графиков доступны!
(б) Добавил "Группа графиков" из 'Main' в окно редактирование виджета Страница - параметры графиков не доступны.
Совершенно не понимаю о чем речь...

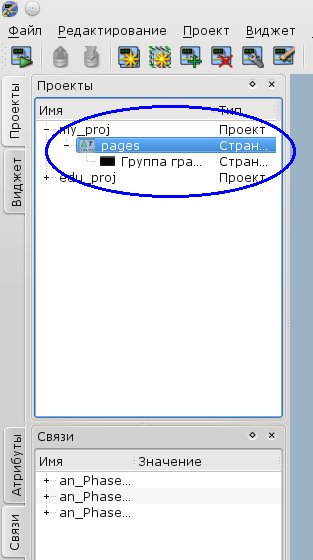

Собственно есть два способа добавить виджет в проект. На картинке показал.
Первый способ: Активируем строку а окне "Проекты" '/prj_edu_proj/pg_grp_Box' и используем "Добавить виджет".
Второй способ: Активируем окно редактирования "pg_grp_Box'ю Фокус на окно Виджет. Используем "Добавить виджет".
[Повідомлення редагувалось 1 раз(ів), останній раз 08.06.2011 в 15:56.]
Вкладений файл
|
|
Повідомлення створено: 08. 06. 2011 [16:06]
|
|
Maxim
Maxim Lisenko
Contributor
Зареєстрован(а) с: 18.08.2008
Повідомлення: 141
|
Способов много) Можно это делать, используя пункт главного меню "Виджет", можно просто перетаскивать нужные элементы мышкой из дерева виджетов слева в редактируемую страницу...
|
|
Повідомлення створено: 08. 06. 2011 [16:15]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
"Maxim" wrote:
Способов много) Можно это делать, используя пункт главного меню "Виджет", можно просто перетаскивать нужные элементы мышкой из дерева виджетов слева в редактируемую страницу...
Так поведение разное! Т.е. механизм наследования и доступ с методам родителя.
С этим и столкнулся.
Демо-версия не работает после редактирования элементов библиотеки 'Main' Завтра буду учиться восстанавливать демо из DB.
|
|
Повідомлення створено: 09. 06. 2011 [10:33]
|
|
ВладимирВ.
Владимир Васильев
Автор теми
Зареєстрован(а) с: 31.05.2011
Повідомлення: 33
|
Восстановление демо-версии
Хорошо, когда хорошо! Запустил Live CD linux 5.1. Стартовал демо-версию. Выполнил архивацию скрытого каталога '.openscada' и перезаписал файлы в каталоге Linux на винчестере.
Демо-версия успешно была восстановлена.
Очень правильно, что проект "Рабочая станция" осталась нетронутой и обучающая конфигурация заработала.
[Повідомлення редагувалось 1 раз(ів), останній раз 09.06.2011 в 10:35.]
|
