Как подключить BeckHoff по ADS/AMS TCP?


Author Message
Written on: 30. 03. 2020 [19:28]
Bagunda
Александр Диденко
Topic creator
registered since: 30.03.2020
Posts: 2
Пытался сделать по этой вики страничке: http://oscada.org/wiki/Modules/Siemens/ru.
Но не понятно как настроить опенскаду именно на бекхов по протоколу ADS.

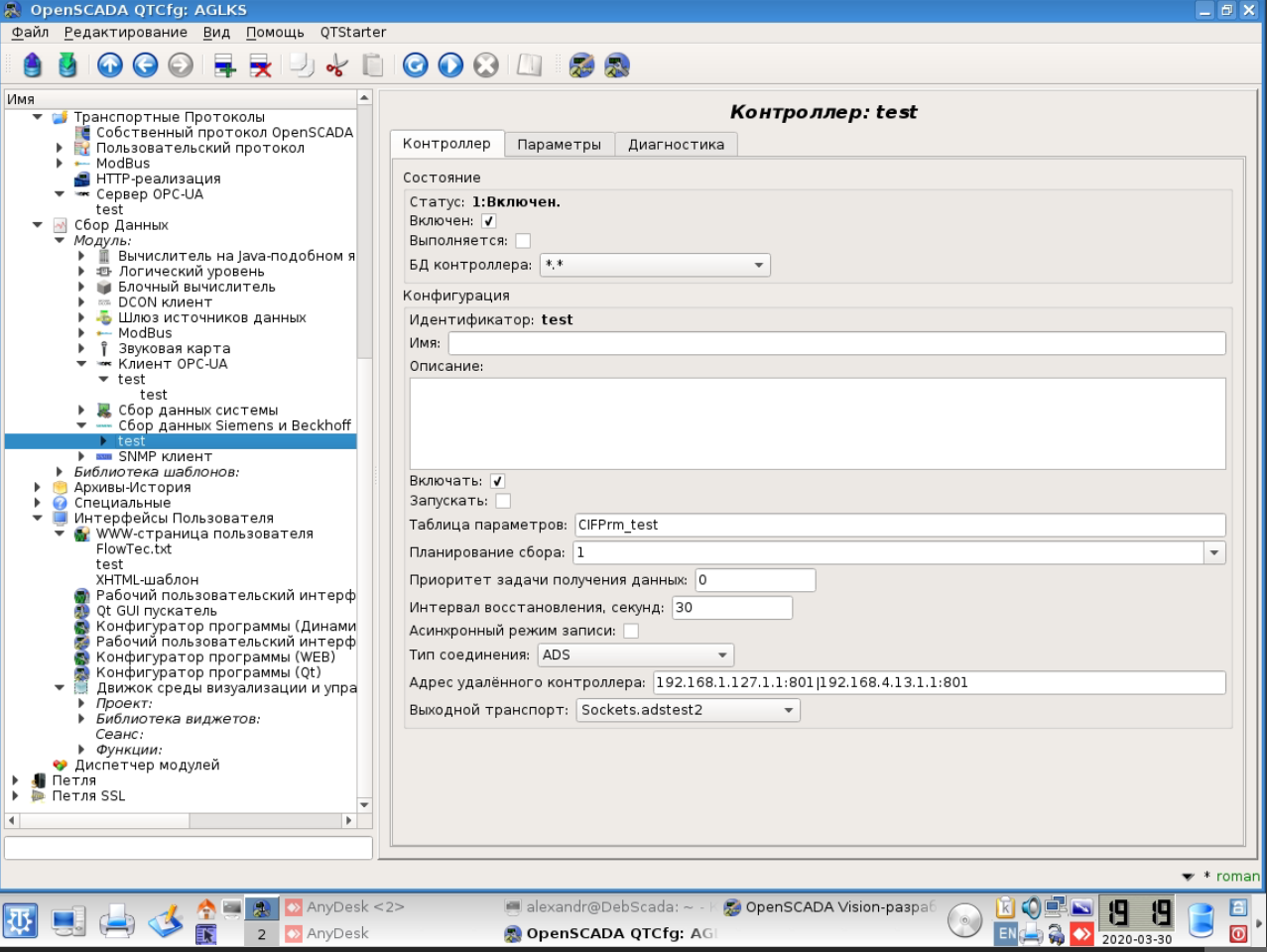

В подсказке по shift+f1 написано, что надо указывать {Target_AMSNetId}:{Target_AMSPort}|{Source_AMSNetId}:{Source_AMSPort}. Не понятно зачем нужен Source_AMSPort и как понять какой он.

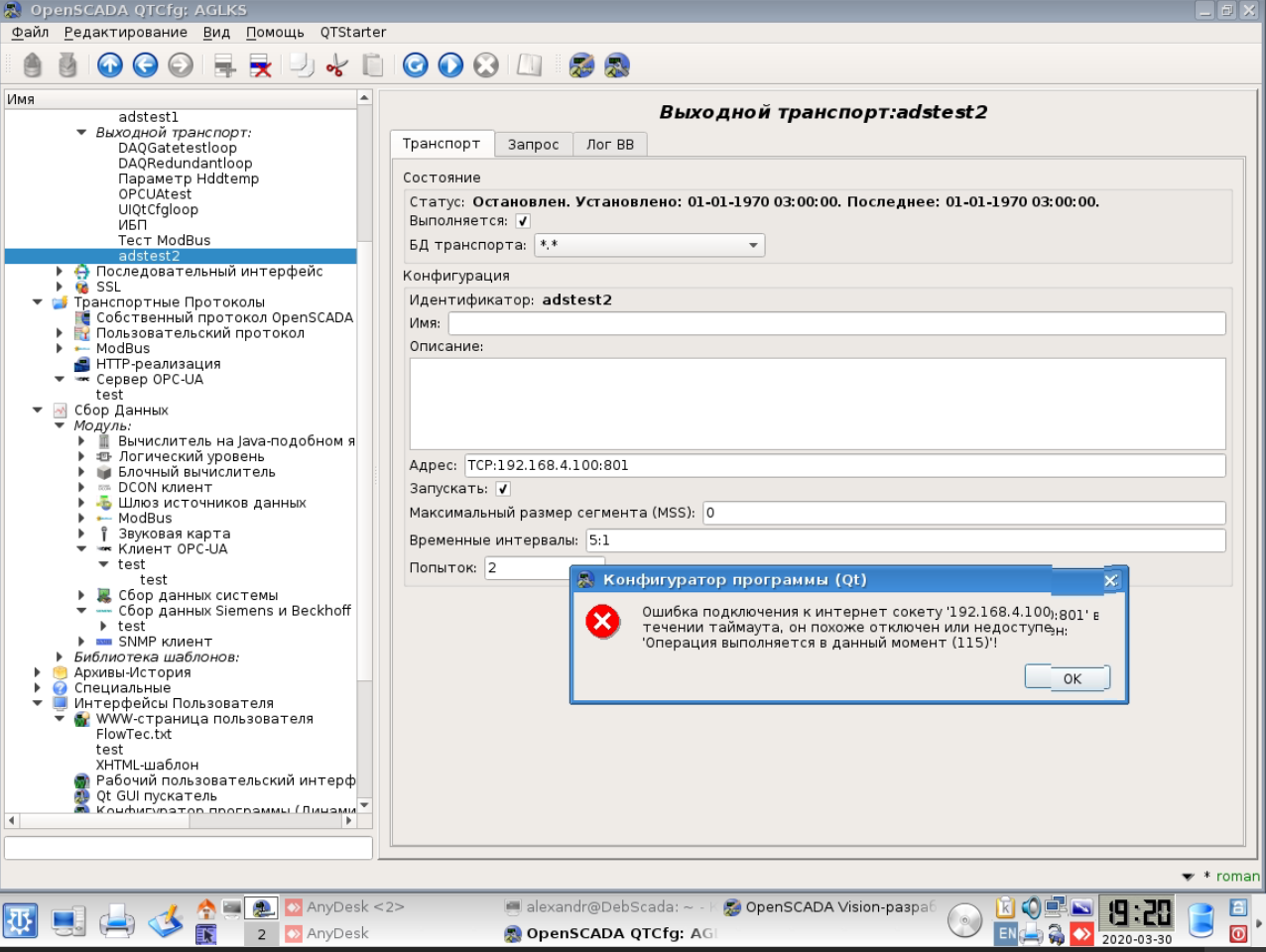

Очень непонятно про "выходной транспорт", который является обязательным параметром. Нигде не написано как надо конфигурировать выходной транспорт.

Помогите поженить бекхов и опенскада.

Имею конроллер CX5010.
IP адрес у контроллера: 192.168.4.100.
AMSNetId контроллера: 192.168.1.127.1.1 и порт 801
IP адрес OpenScada на линуксе: 192.168.4.13
TwinCat: 2.

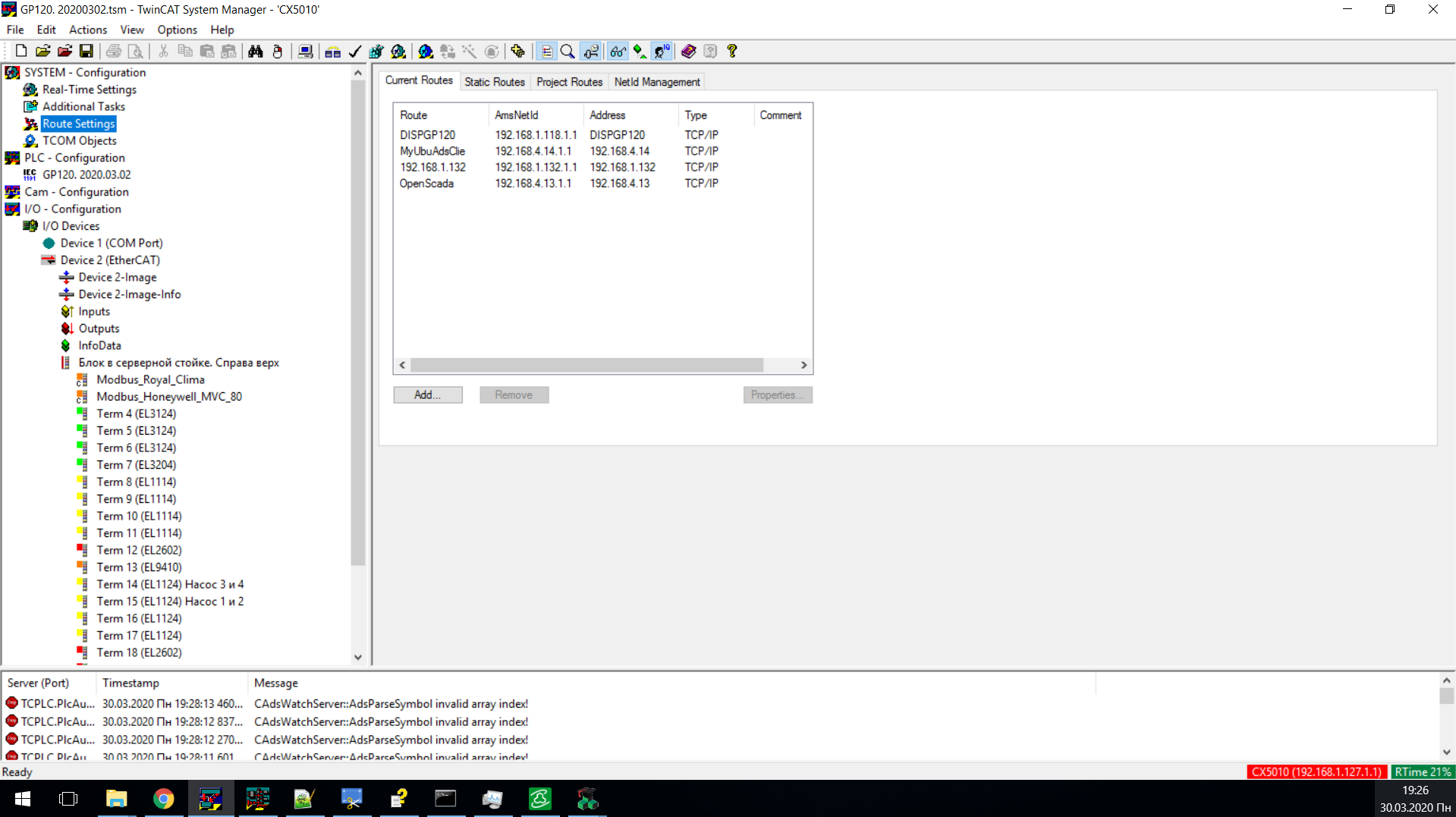

Роутинг настроил.
Attachment

Written on: 30. 03. 2020 [19:42]
roman
Roman Savochenko
Moderator
Contributor
Developer
registered since: 12.12.2007
Posts: 3750
Причём тут разработка OpenSCADA к её использованию-внедрению?

Learn, learn and learn better than work, work and work.
Written on: 03. 04. 2020 [20:42]
Bagunda
Александр Диденко
Topic creator
registered since: 30.03.2020
Posts: 2
"roman" wrote:

Причём тут разработка OpenSCADA к её использованию-внедрению?


Спасибо, что перенесли в нужную тему. Извиняюсь
