Written on: 06. 04. 2017 [11:24]
|
|
JackMas
Евгений Маслов
Topic creator
registered since: 05.04.2017
Posts: 27
|
Попробую спросить,
если кто ответит , буду признателен.
По инструкции создал СборДанных-ModBus-TCP_test-TI
в атрибутах вижу что значения получаемые из эмулятора изменяются .
Теперь создаю виджет делаю связь
КорневаяСтраница-ГруппаГрафиков-ГруппаГрафиков
el1-Parameter-prm:/ModBus/ModBus-TCP_test/TI(+)
запускаю просмотр ,но в этом окне нет показаний, хотя они изменяются и атрибутах я это вижу.
Что я не так делаю ?
|
|
Written on: 06. 04. 2017 [11:41]
|
|
Vandrizm
Игорь М
registered since: 31.07.2010
Posts: 55
|
Сделай снимки:
- атрибутов виджета в которм должен отображаться параметр,
- вкладки "Обработка" чтобы были видны настройки связи и обработки виджета,
- вкладки "Связи"
|
|
Written on: 06. 04. 2017 [11:43]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"JackMas" wrote:
el1-Parameter-prm:/ModBus/ModBus-TCP_test/TI(+)
Это не связь, а ерунда какая-то!
Пользуйтесь навигатором и примеры смотрите.
Learn, learn and learn better than work, work and work.
|
|
Written on: 06. 04. 2017 [11:55]
|
|
JackMas
Евгений Маслов
Topic creator
registered since: 05.04.2017
Posts: 27
|

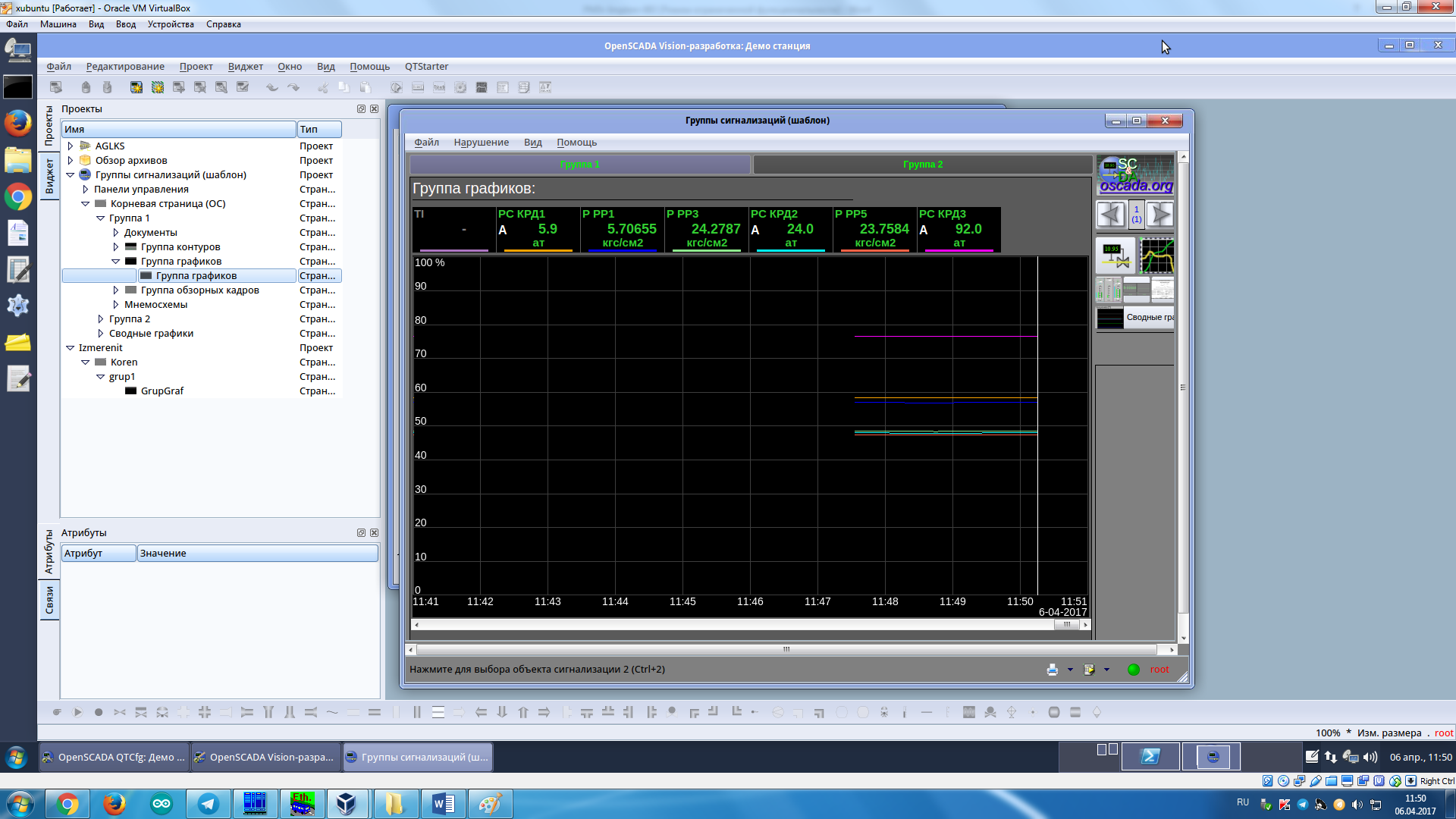

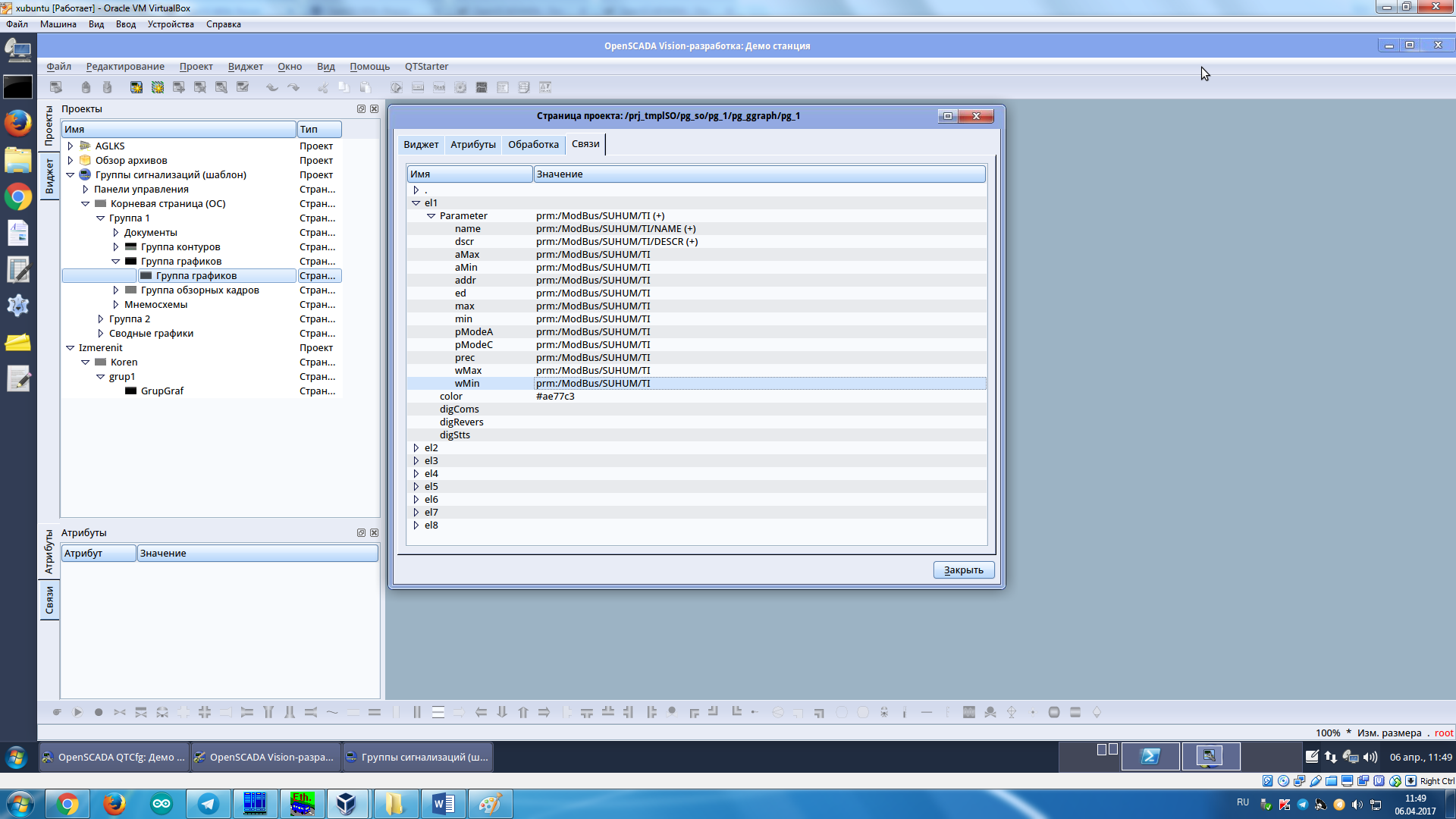

Здесь сканы ,
это я как бы коротко написал
Attachment
|
|
Written on: 06. 04. 2017 [12:09]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"JackMas" wrote:
Здесь сканы ,
это я как бы коротко написал
Ну и где у параметра ModBus, атрибут "var", что Вы ожидаете его автоматической линковки?
Если нет, то выберайте для "addr" прямо тот, что как переменная!
Learn, learn and learn better than work, work and work.
|
|
Written on: 06. 04. 2017 [13:44]
|
|
JackMas
Евгений Маслов
Topic creator
registered since: 05.04.2017
Posts: 27
|
Я кажется понял о каком var идет речь.
Добавил в modbus этот параметр и заработало.
Спасибо.
|
