| Author |
Message |
|
Written on: 20. 03. 2013 [10:28]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"coderator" wrote:
- из-за чего ошибка?
Из-за того, что и написано, а именно не поддерживается функция ModBus 6 вашим устройством.
"coderator" wrote:
- как понимать записи "Serial.com3_in() --> 1" и "'controller2' --> 1(Serial.com3_out)"?
У Вас вообще каша в конфигурации. Вам зачем входящий транспорт и не дай бог они оба висят на одно устройстве? Документацию внимательно читайте!
"coderator" wrote:
- откуда, зачем и почему запросы "01 86 01 83 a0", да еще так много?
По предыдущей-же причине.
Learn, learn and learn better than work, work and work.
|
|
Written on: 20. 03. 2013 [14:41]
|
|
coderator
vitaly koubarev
registered since: 20.03.2013
Posts: 3
|
"roman" wrote:
"coderator" wrote:
- из-за чего ошибка?
Из-за того, что и написано, а именно не поддерживается функция ModBus 6 вашим устройством.
В логе другой программы же видно, что проблем с командой 06 нет.
"roman" wrote:
"coderator" wrote:
- как понимать записи "Serial.com3_in() --> 1" и "'controller2' --> 1(Serial.com3_out)"?
У Вас вообще каша в конфигурации. Вам зачем входящий транспорт и не дай бог они оба висят на одно устройстве? Документацию внимательно читайте!
Так оно и было. Убрал входящий serial и стало всё как по маслу! :D
Каюсь, документацию читаю плохо.
|
|
Written on: 17. 09. 2024 [16:27]
|
|
Mikl
Михайло Громадський
registered since: 09.10.2020
Posts: 2
|
Доброго дня. Виникла проблема з ModBus TCP в OpenScada. Пыд час отримання параметра (регістра) видає помилку:
"13.Помилка відповіді сервера
r7: <EVAL>
"
Лог в закладці діагностика такий:
" Запит-> FD 4C 00 00 00 06 01 03 00 07 00 01
Помилка->13.Помилка відповіді сервера->FD 4C 00 00 00 05"

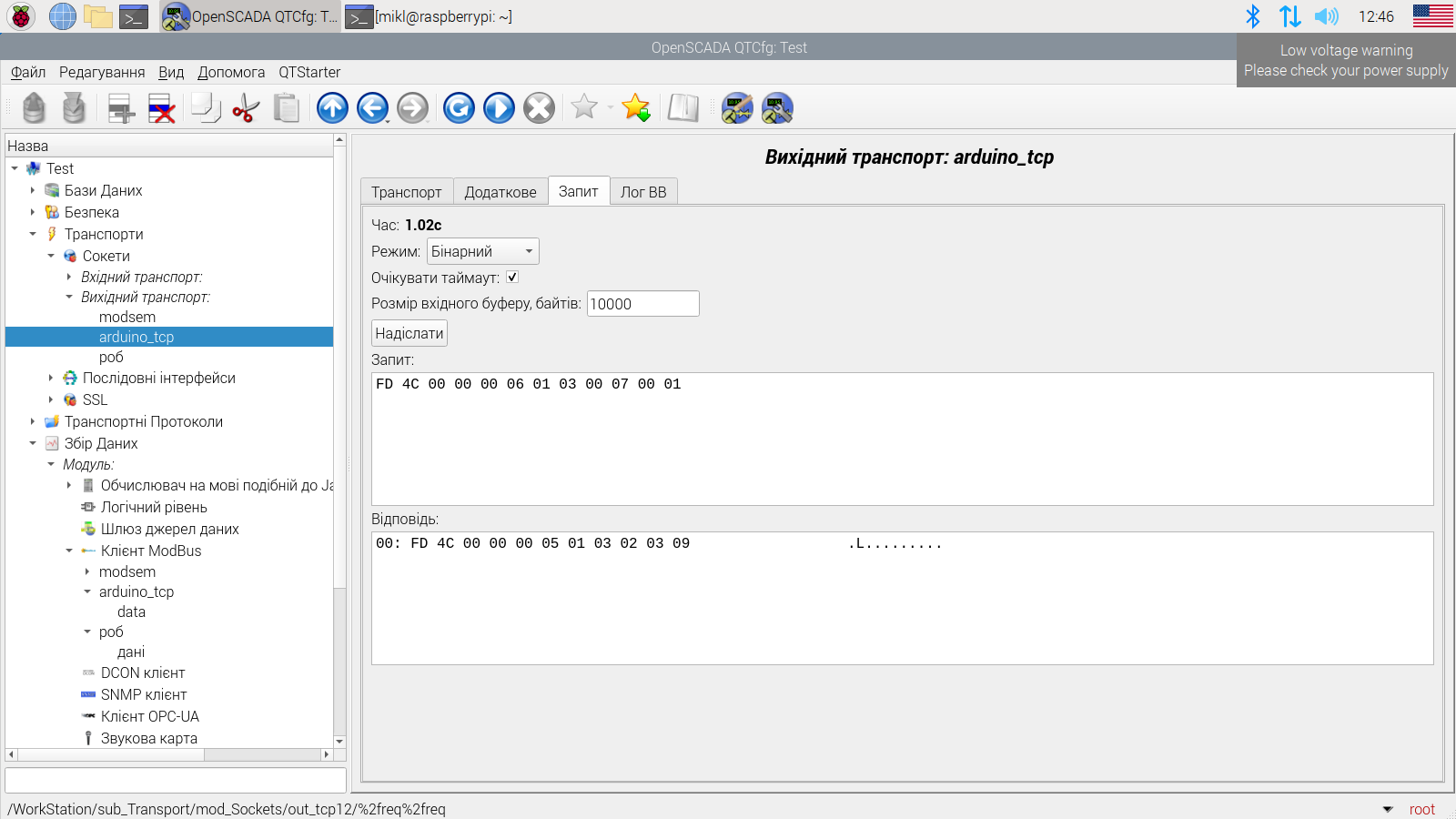

Коли в закладці Транспорти - сокети - запит задаю вручну запит і ставлю галочку очкувати таймаут, отримую правильну відповідь:
"FD 4C 00 00 00 05 01 03 02 09"
Без цієї галочки (очікування таймауту) отримую тільки порловину відповіді "FD 4C 00 00 00 05"
Таке відчуття що Скада не дочікується повної відповіді і видає помилку (або ж відповідь приходить кількома кусками). Як вирішити проблему?
Пробував приймати дані на емулятор QModMaster, все проходить норм.
Заздалегіть, дякую.
|
|
Written on: 17. 09. 2024 [19:15]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"Mikl" wrote:
"13.Помилка відповіді сервера
r7: <EVAL>
"
Ніде таких помилок у мене немає, а пристроїв мав БАГАТО!
Напевно версія OpenSCADA древнюча!
"Mikl" wrote:
Лог в закладці діагностика такий:
" Запит-> FD 4C 00 00 00 06 01 03 00 07 00 01
Помилка->13.Помилка відповіді сервера->FD 4C 00 00 00 05"
Коли в закладці Транспорти - сокети - запит задаю вручну запит і ставлю галочку очкувати таймаут, отримую правильну відповідь:
"FD 4C 00 00 00 05 01 03 02 09"
Без цієї галочки (очікування таймауту) отримую тільки порловину відповіді "FD 4C 00 00 00 05"
Таке відчуття що Скада не дочікується повної відповіді і видає помилку (або ж відповідь приходить кількома кусками). Як вирішити проблему?
Таке відчуття, що не читаєте документацію на предмет часу символу вихідного транспорту! :)
http://oscada.org/wiki/Special:MyLanguage/Modules/Serial#Notes
Хоча це TCP, тут є розмір пакету і він його завжди чекає протягом зазначеного "очікування таймауту" скільки-б там шматків не йшло, та і така помилка про те, що даних там не надійшло взагалі — дивіться "Лог ВВ" вихідного транспорту!
І для української мови є власна частина форуму!!!
Learn, learn and learn better than work, work and work.
|
|
Written on: 17. 09. 2024 [20:01]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"roman" wrote:
Хоча це TCP, тут є розмір пакету і він його завжди чекає протягом зазначеного "очікування таймауту" скільки-б там шматків не йшло, та і така помилка про те, що даних там не надійшло взагалі — дивіться "Лог ВВ" вихідного транспорту!
Або це реально такий дивний пристрій, який перший шмат надсилає розміром менше 7 байтів (MBAP заголовок TCP).
Опустив планку першого шматка до 6(шести) байтів, тобто щоб у ньому обов'язково прийшов загальний розмір пакету для доочікування, а віртуальний ідентифікатор можна у наступних шматках.
Learn, learn and learn better than work, work and work.
|
|
Written on: 18. 09. 2024 [12:55]
|
|
Mikl
Михайло Громадський
registered since: 09.10.2020
Posts: 2
|
Доброго дня. Реліз Openscada встановлений робочий (debian репозитарій), тиждень назад на raspberry pi 3+ . Контроллер Ардуіно, працює через ESP01.

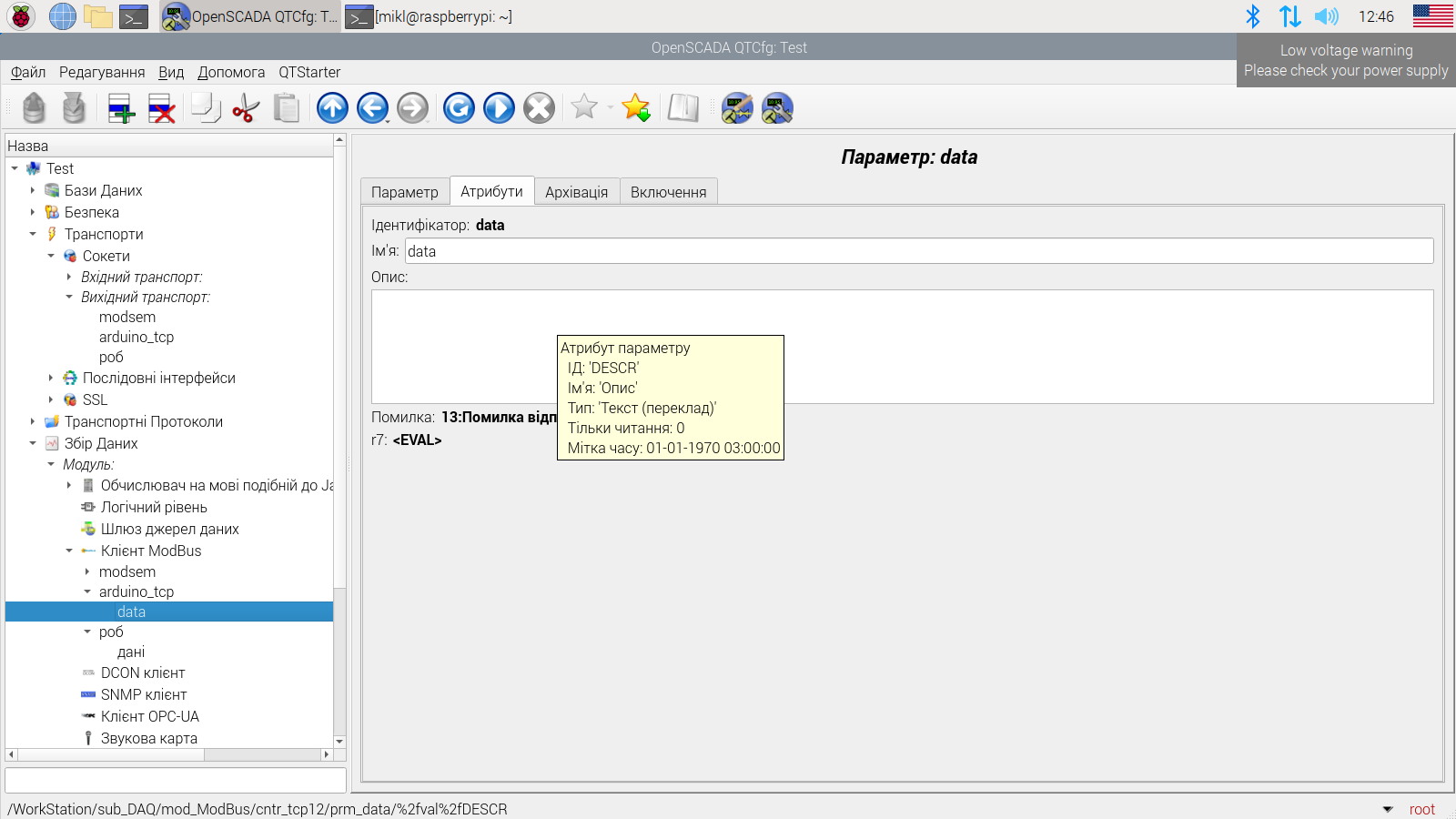

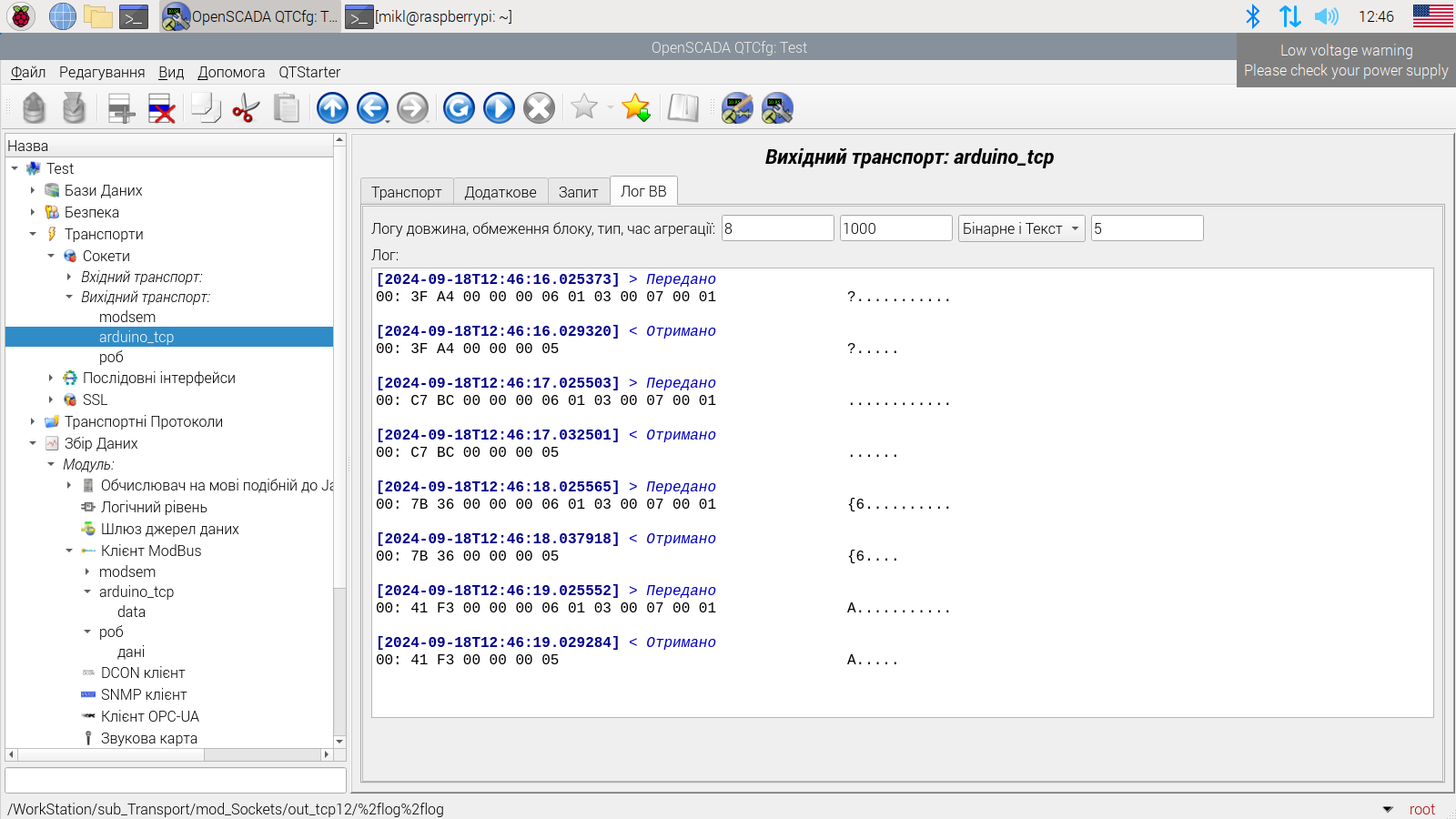

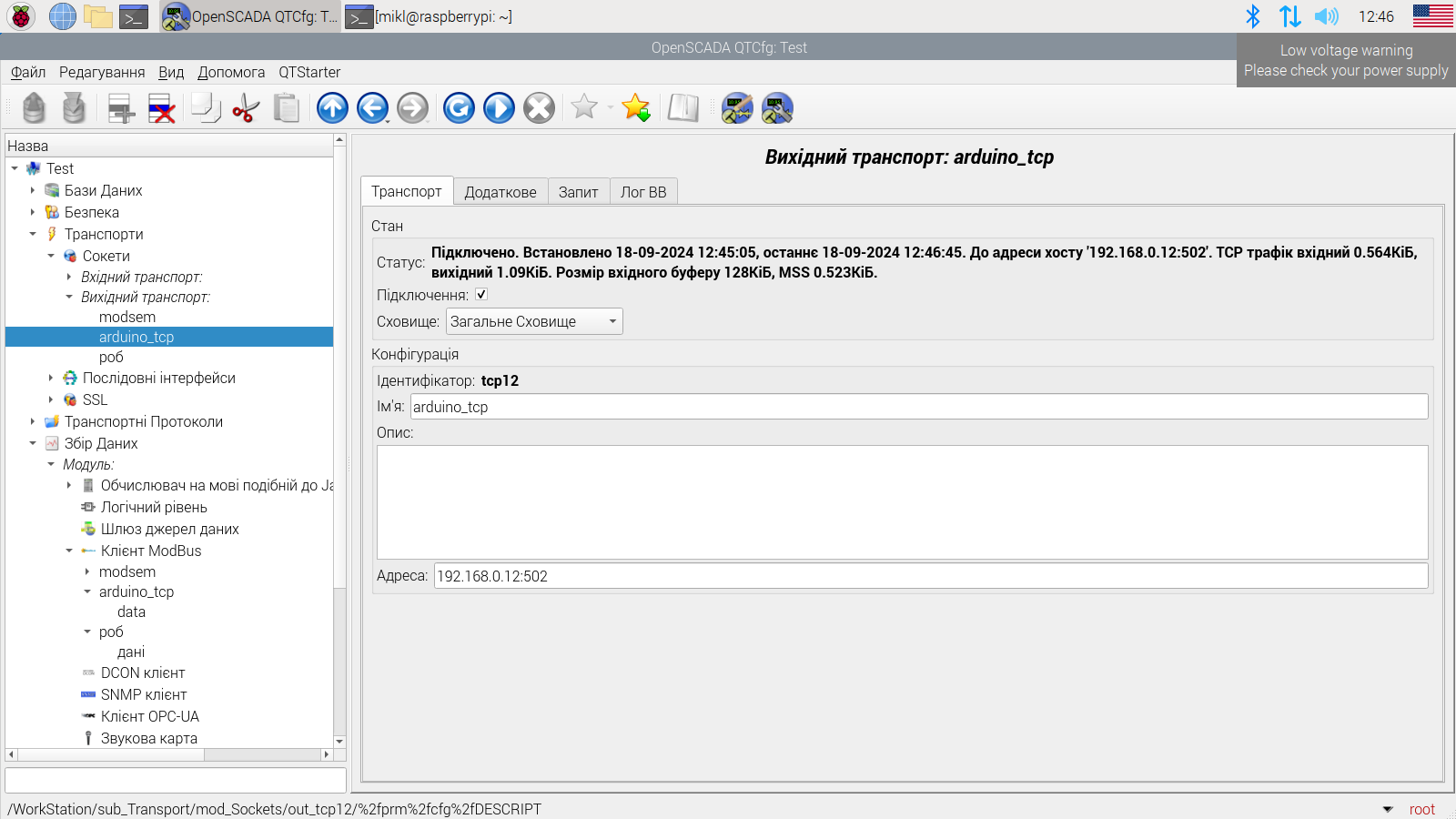

Прикріплюю скіни логів
Attachment
|
|
Written on: 18. 09. 2024 [17:36]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"Mikl" wrote:
Доброго дня. Реліз Openscada встановлений робочий (debian репозитарій), тиждень назад на raspberry pi 3+ . Контроллер Ардуіно, працює через ESP01.
Зрозуміло, бо так себе поводити міг лише "сампаял", оскільки нормальні пристрої ЗАВЖДИ шлють через сокети першу частину із повним заголовком для будь якого протоколу. :)
Хоча у частині ModBus/TCP я це переписав на доочікування за отриманням хоча-б одного байту, як і у всіх останніх протоколах на логічному рівні.
Learn, learn and learn better than work, work and work.
|
