| Author |
Message |
|
Written on: 28. 11. 2016 [11:59]
|
|
khan21
Андрей Ханжин
Topic creator
registered since: 17.09.2013
Posts: 19
|
В разделе "Сбор данных\Модуль\ModBUS" создал контроллер, добавил параметр.
Данные из ПЛК беру обработанные (из HOLDING REGs), поэтому без Логического уровня. "Параметр\Состояние" - logic + "Шаблон параметра" - base.anUnif.

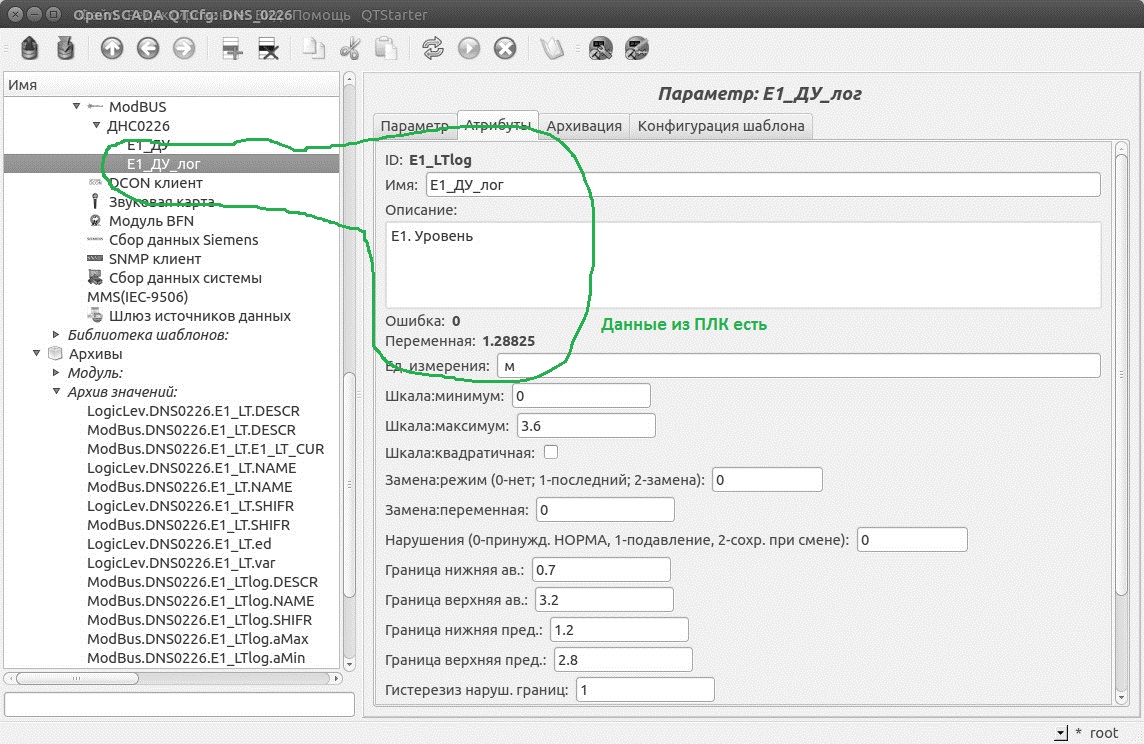

Данные из ПЛК получил - см. рис1.

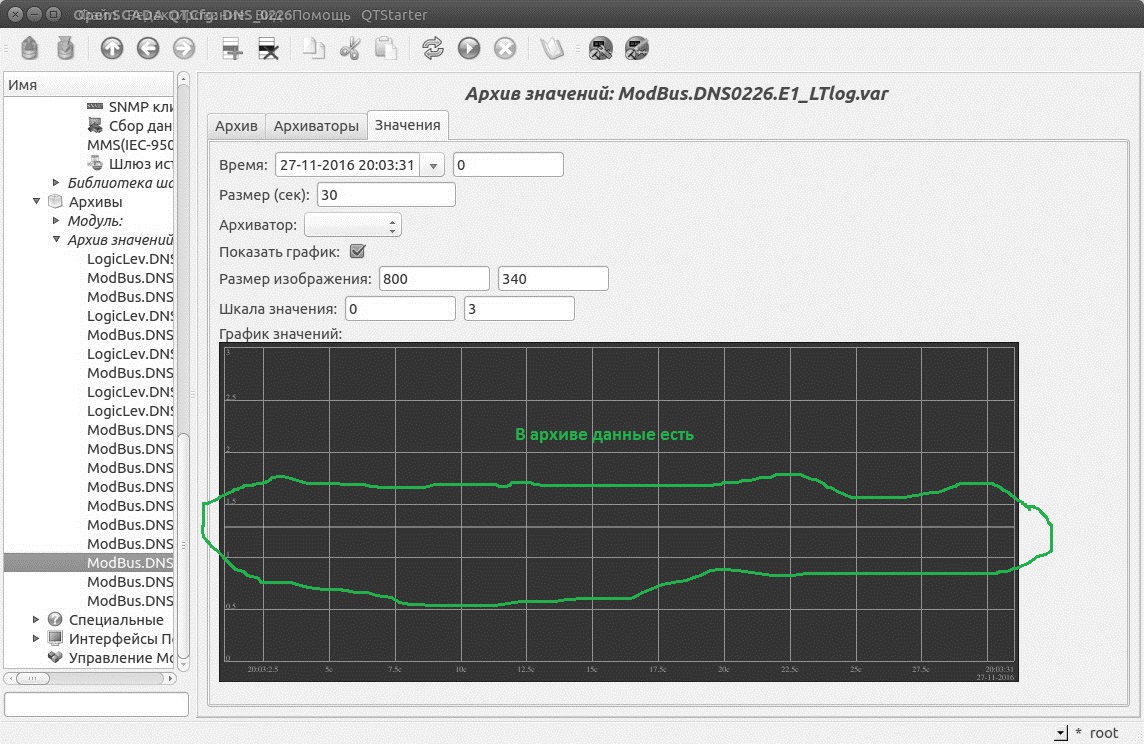

Уложил данные в архив. (см. Рис2).
В "Группы сигнализаций" создал График, установил Связи, Запустил на исполнение.
Вот теперь вопрос.
На Барграфе справа внизу данные есть. Так как параметр типизированный - цветом отображает нарушение уставок (границ). (Значение параметра менялось из ПЛК.)

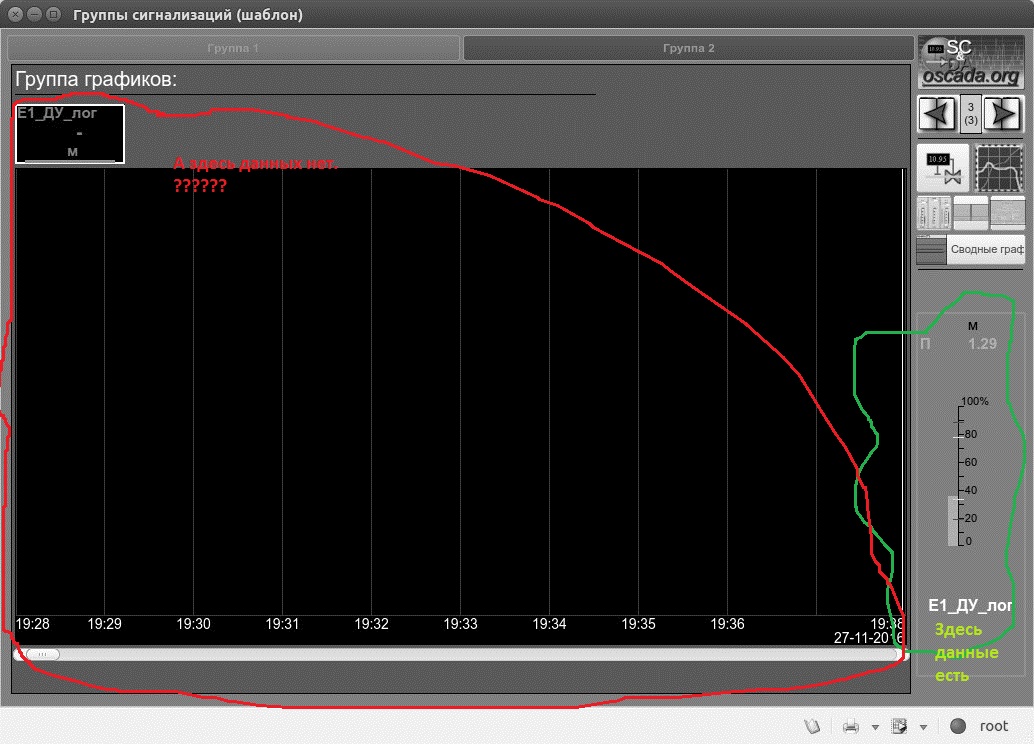

А вот графика я не могу никак получить, и в левом верхнем углу данных также нет. (см Рис3)
Подскажите - в чём дела вопрос???.
Attachment
|
|
Written on: 28. 11. 2016 [12:07]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"khan21" wrote:
Уложил данные в архив. (см. Рис2).
Это в буфере архива.
"khan21" wrote:
А вот графика я не могу никак получить, и в левом верхнем углу данных также нет. (см Рис3)
Подскажите - в чём дела вопрос???.
Параметр реально не архивируется ни одним из архиваторов, следовательно в архиве данных только из буфера размером на 100 секунд.
Learn, learn and learn better than work, work and work.
|
|
Written on: 28. 11. 2016 [22:33]
|
|
khan21
Андрей Ханжин
Topic creator
registered since: 17.09.2013
Posts: 19
|
Создал архиваторы на файловую систему 1s, 1m, 1h. В каталоге ARCHIVES\VAL моего проекта появились каталоги 1s, 2m, 1h с файлами *.val.
На вкладке "Архивы" Архиватора значений появился архив, на который, как я понимаю, архиватор и ссылается. Время последнего чтения архива меняется.
Но график так и не получилось вывести.
Попробую порыться в АГЛКС.
? При вводе адреса архиватора путь ARCHIVES/VAL предлагается автоматически, а сам архиватор (н.п. "/1s") я вводил вручную. ? Это правильно??
Конечно, жаль отнимать у Вас время.
|
|
Written on: 29. 11. 2016 [08:27]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"khan21" wrote:
Создал архиваторы на файловую систему 1s, 1m, 1h. В каталоге ARCHIVES\VAL моего проекта появились каталоги 1s, 2m, 1h с файлами *.val.
На вкладке "Архивы" Архиватора значений появился архив, на который, как я понимаю, архиватор и ссылается. Время последнего чтения архива меняется.
Но график так и не получилось вывести.
А включить туда этот параметр? И вообще там есть вся информация о расположении по архиваторам и диапазоне архива!
"khan21" wrote:
Попробую порыться в АГЛКС.
С этого и нужно начинать!
"khan21" wrote:
? При вводе адреса архиватора путь ARCHIVES/VAL предлагается автоматически, а сам архиватор (н.п. "/1s") я вводил вручную. ? Это правильно??
Правильно.
"khan21" wrote:
Конечно, жаль отнимать у Вас время.
Я лишнего и не дам, тем более на документированные вопросы.
Learn, learn and learn better than work, work and work.
|
|
Written on: 29. 11. 2016 [21:12]
|
|
khan21
Андрей Ханжин
Topic creator
registered since: 17.09.2013
Posts: 19
|
Разобрал "по косточкам". Переписал заново (2раза). Грабли те же - нет графика.

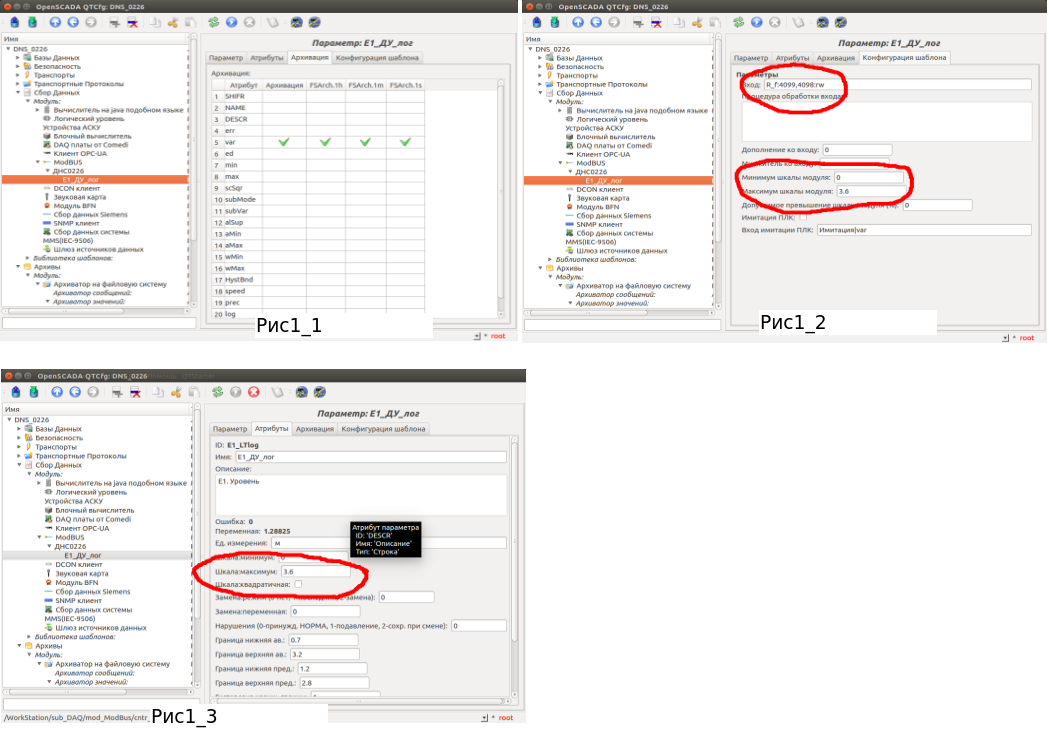

Рис1_1 - архивация включена.
Рис1_2 и Рис1_3 - красным выделено то, в чём я сомневаюсь.

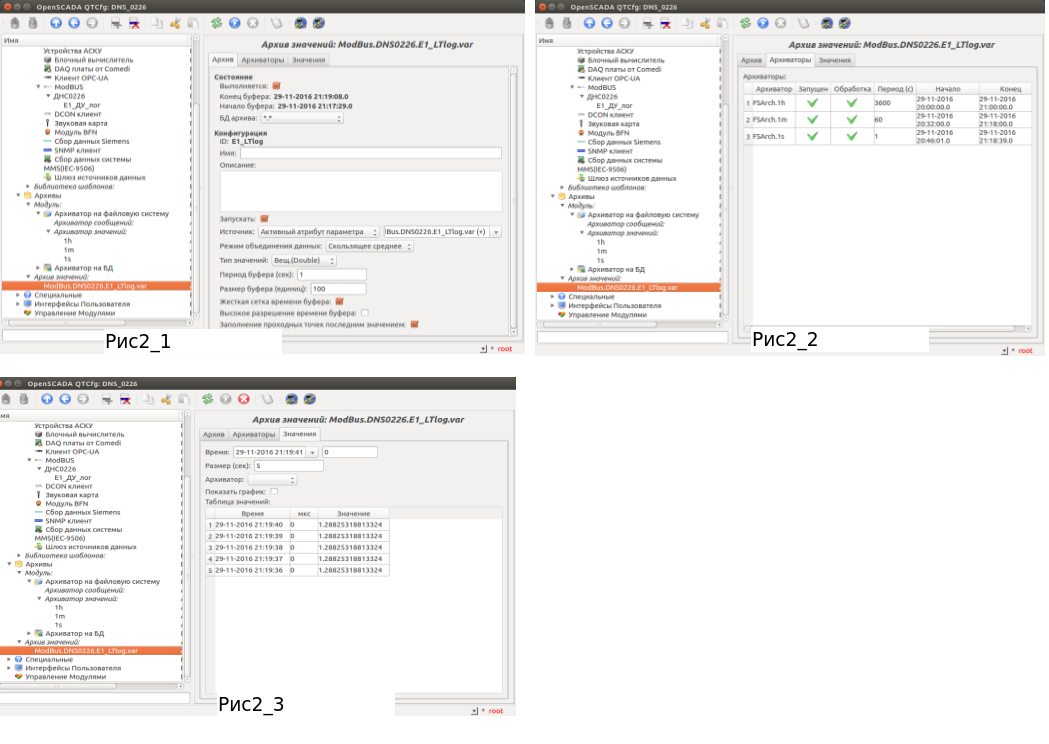

Рис2_1 - архив (? или это буфер архива ?) создан.
Рис2_2 - и запущены архиваторы.
Рис2_3 - значения ложатся.
Рис3_1 - архиваторы созданы (разница в Периодичности значений).
Рис3_2 - время последнего чтения буфера меняется.
Рис3_3 - файлы архивов созданы. Ошибка - это мой эксперимент. При запущеной OPENSCADA удалил папку ARCHIVES/VAL/1s. Через некоторое время папка была создана автоматически, как и файл архива.

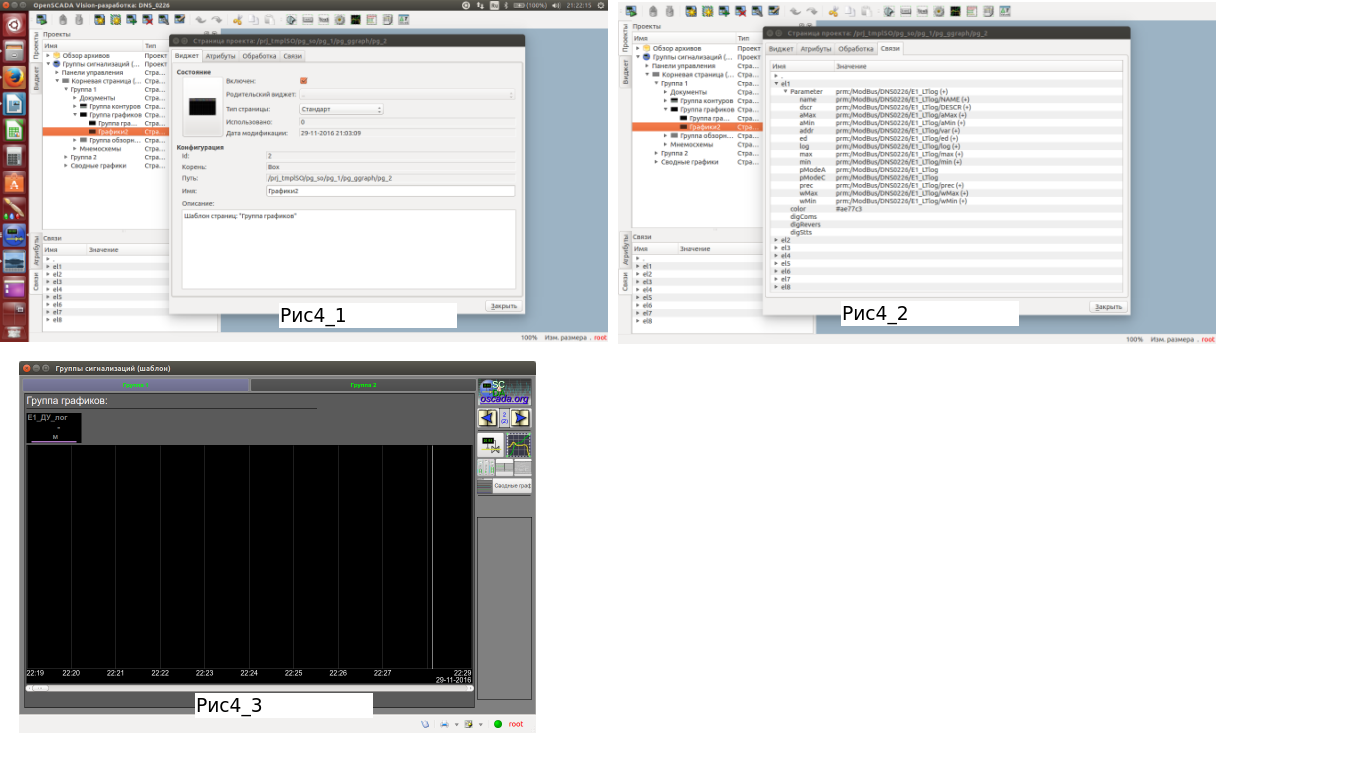

Рис4_1 - Создаём Графики2.
Рис4_2 - связываем с параметром.
Рис4_3 - И снова - здорово, нет графика.
Вроде бы всё понятно и прозрачно, но...
Attachment
|
|
Written on: 30. 11. 2016 [13:16]
|
|
roman
Roman Savochenko
Moderator Contributor Developer
registered since: 12.12.2007
Posts: 3750
|
"khan21" wrote:
Вроде бы всё понятно и прозрачно, но...
Но ищите где накосячили!
У меня везде всё нормально и если делать по документации проблем не будет.
Learn, learn and learn better than work, work and work.
|
|
Written on: 03. 12. 2016 [22:42]
|
|
s60ru
Антон Петров
registered since: 10.05.2012
Posts: 141
|
"khan21" wrote:
Разобрал "по косточкам". Переписал заново (2раза). Грабли те же - нет графика.
Рис1_1 - архивация включена.
Рис1_2 и Рис1_3 - красным выделено то, в чём я сомневаюсь.
Рис2_1 - архив (? или это буфер архива ?) создан.
Рис2_2 - и запущены архиваторы.
Рис2_3 - значения ложатся.
Рис3_1 - архиваторы созданы (разница в Периодичности значений).
Рис3_2 - время последнего чтения буфера меняется.
Рис3_3 - файлы архивов созданы. Ошибка - это мой эксперимент. При запущеной OPENSCADA удалил папку ARCHIVES/VAL/1s. Через некоторое время папка была создана автоматически, как и файл архива.
Рис4_1 - Создаём Графики2.
Рис4_2 - связываем с параметром.
Рис4_3 - И снова - здорово, нет графика.
Вроде бы всё понятно и прозрачно, но...
Андрей, а какой адрес архива вы задаете для кривой ?
Для понимания как это работает я предлагаю вам взять на отдельной тестовой странице только элемент Diagram и с ним разобраться как оно это работает ..... со статичными привязками адресов, с динамическими привязками из скрипта, разные данные на вход подсовывать - архив или текущее значение и т.д.
Потом посмотреть как внутри устроен и как применяется виджет "Группа графиков" .....
Это не сложно, это возможно и очень полезно... потом просто сделаете раз и на всегда свой кастомный элемент тренда и будете просто раскидывать их на страницы , когда надо ....
|
|
Written on: 05. 12. 2016 [17:57]
|
|
khan21
Андрей Ханжин
Topic creator
registered since: 17.09.2013
Posts: 19
|
Всё заработало.
1. Очень помог совет Романа - "Параметр реально не архивируется ни одним из архиваторов, следовательно в архиве данных только из буфера размером на 100 секунд. ". После чего начало приходить понимание терминов и определений. Спасибо.
2. Создал новый проект. Всё заработало "с ходу". К сожалению, неправильный проект удалил, а надо было сравнить и разобраться.
3. Поступлю по совету Антона Петрова.
Вероятно, тему можно закрыть.
Всем спасибо.
|
