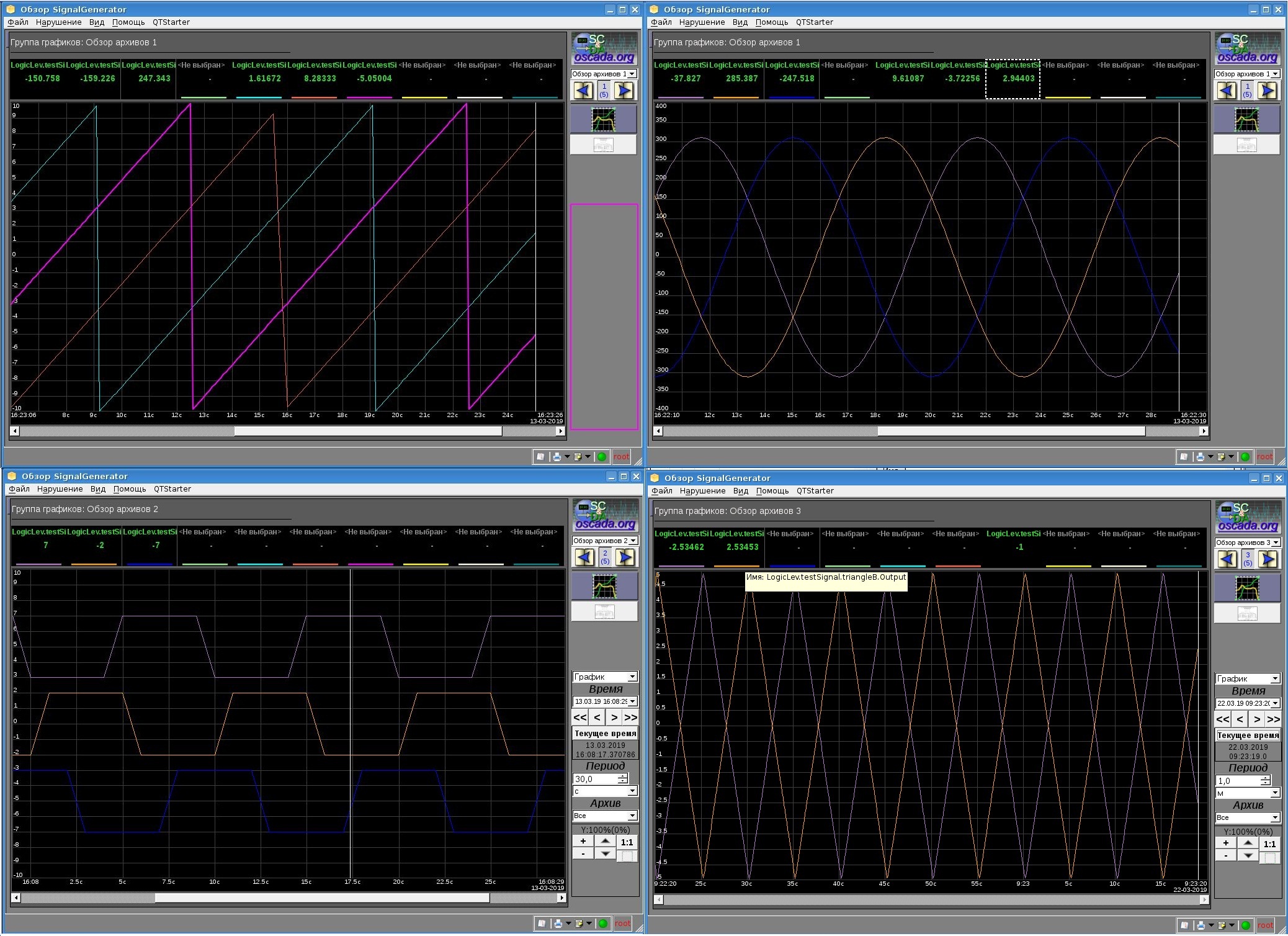

Разработан генератор периодических сигналов. Для каждого сигнала можно задать Амплитуду, смещение(Offset), период или частоту (что задано позднее), фазу (в секундах или градусах). Типы сигналов:
-EValue; констана EVal
-zero; константа 0, которую можно сместить Offset'ом. т.о. любое число.
-sin;
-square; меандр
-triangle; треугольник
-saw; пила
-isaw; убывающая пила
-rand; случайное число
//все вышестоящие имеют выход -Amplitude...+Amplitude
-PWM; шим, коэффициент заполнения в доп переменной Aux [-1...1].
если Aux > 0, то Output = [0...+Amplitude] иначе [0...-Amplitude];
-interpol0;

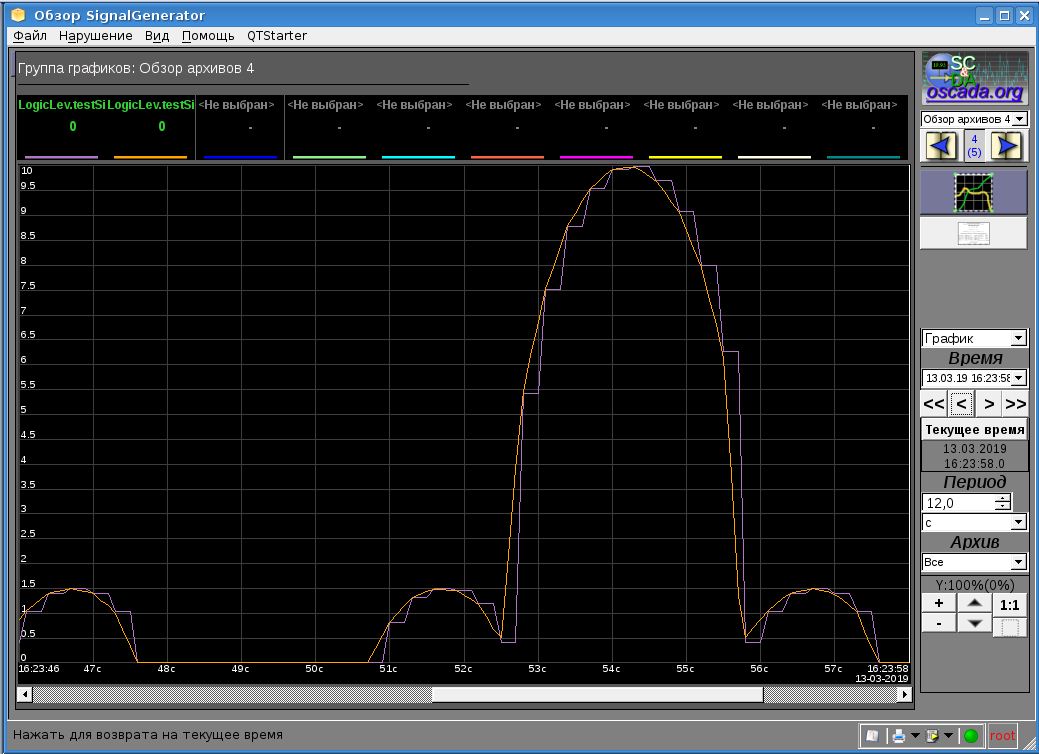

-interpol1 интерполяторы пользовательских данных. в Aux поместить данные: каждая строка это координаты пространства 0...1,-1...1. нулевой интерполятор просто держит значение до следующей точки, интерполятор первого вида строит прямую до следующей точки. (см рис)

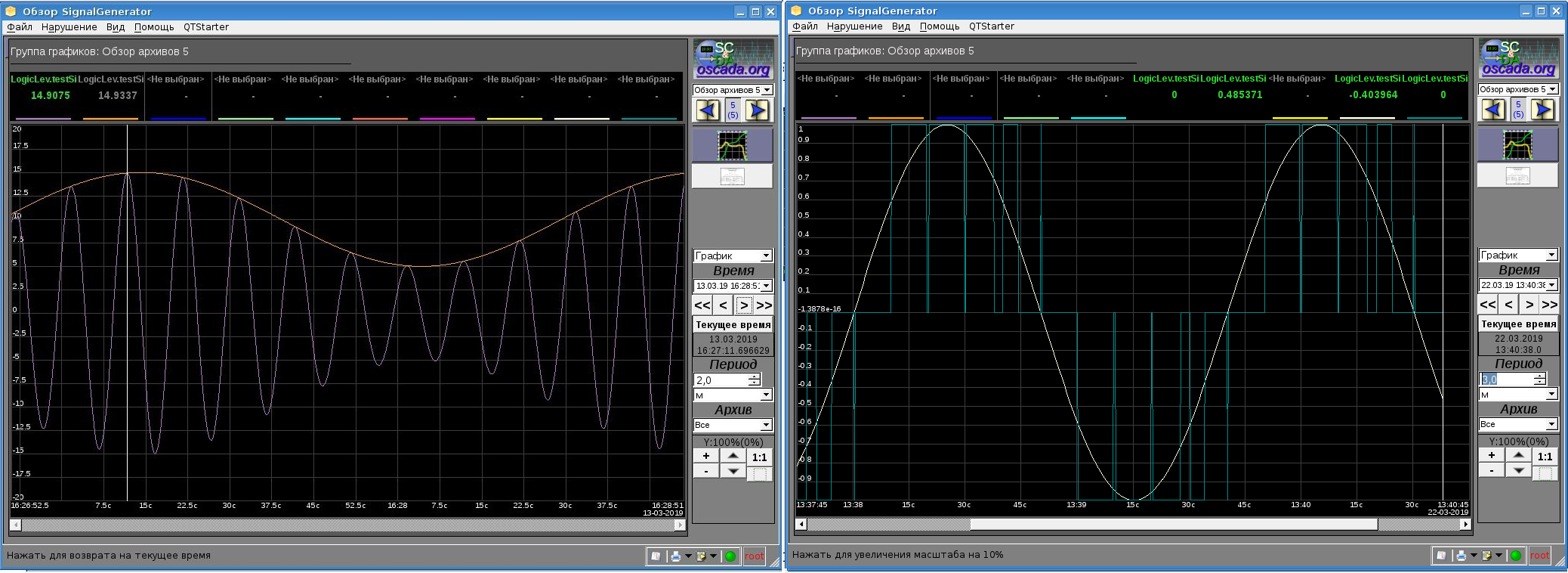

выход реализован связью, что позволяет записывать куда-то значения. например таким образом реализована Амплитудная и частотная модуляция(см рис).
прикладываю библиотеку и проект с примерами. к проекту привязан обзор архивов для удобства. библиотека лежала в домашней папке, возможно надо будет перепривязать.
PS
1)sel string в имени элемента не ожидает число, и неверно реагирует. поэтому тип "zero" а не "0"(вроде EVal тоже не прокатило, поэтому EValue)
2)долго искал проблему в коде интерполяторов, пока не понял что нужно типы явно приводить.
t0 = points[points.length-1].parse(0," ").toReal();
x0 = points[points.length-1].parse(1," ").toReal();
без этого была лажа, и оба интерполятора работали одинаково.
3)для того чтобы архивы писались чаще секунды надо на вкладке Архивы-История->Значения->Период получения данных поставить соответствующее число милисекунд. в документации конечно же написано, но как обычно дошло не сразу.
4) хотел для удобства попривязывать графики в обзоре архивов но привязка сохранялась сама через раз, жестко привязать на этапе проектирования тоже не вышло.
